Карбид вольфрама

Физические свойства

Карбид вольфрама имеет высокую температуру плавления при 2870 ° C (5200 ° F), точку кипения 6000 ° C (10830 ° F) при давлении, эквивалентном 1 стандартной атмосфере (100 кПа), теплопроводность 110 Вт · м -1 · К -1 , а коэффициент теплового расширения — 5,5 мкм

· м -1 · К -1 .

Карбид вольфрама чрезвычайно трудно, занимая около 9 до 9,5 по шкале Мооса , а также с Виккерсу числом около 2600. Она имеет модуль Юнга приблизительно 530-700 ГПа, модуль объемной упругости от 630-655 ГПа, и модулем сдвига из 274 ГПа. Он имеет предел прочности при растяжении 344 МПа, предел прочности при сжатии около 2,7 ГПа и коэффициент Пуассона 0,31.

Скорость продольной волны ( скорость звука ) через тонкий стержень из карбида вольфрама составляет 6220 м / с.

Низкий карбид вольфрама в электрическом удельном сопротивлении около 0,2 μ

Ом · м сравнимы с таковым некоторыми металлами (например , ванадий 0,2μ Ом · м).

WC легко смачивается как расплавленным никелем, так и кобальтом . Исследование фазовой диаграммы системы WC-Co показывает, что WC и Co образуют псевдобинарную эвтектику . На фазовой диаграмме также видно, что существуют так называемые η-карбиды состава (W, Co) 6 C, который может образовываться, и хрупкость этих фаз делает важным контроль содержания углерода в карбидах WC-Co.

Применение[ | ]

Главное применение вольфрама — как основа тугоплавких материалов в металлургии.

Металлический вольфрам

Нить накаливания

  • Тугоплавкость вольфрама делают его незаменимым для нитей накаливания в осветительных приборах, а также в кинескопах и других вакуумных трубках.
  • Благодаря высокой плотности вольфрам является основой тяжёлых сплавов, которые используются для противовесов, бронебойных сердечников подкалиберных и стреловидных оперенных снарядов артиллерийских орудий, сердечников бронебойных пуль и сверхскоростных роторов гироскопов для стабилизации полёта баллистических ракет (до 180 тыс. об/мин).
  • Вольфрам используют в качестве электродов для аргонно-дуговой сварки.
  • Сплавы вольфрама, ввиду его высокой температуры плавления, получают методом порошковой металлургии. Сплавы, содержащие вольфрам, отличаются жаропрочностью, кислотостойкостью, твердостью и устойчивостью к истиранию. Из них изготовляют хирургические инструменты (сплав «амалой»), танковую броню, оболочки торпед и снарядов, наиболее важные детали самолетов и двигателей, контейнеры для хранения радиоактивных веществ. Вольфрам — важный компонент лучших марок инструментальных сталей.
  • Вольфрам применяется в высокотемпературных вакуумных печах сопротивления в качестве нагревательных элементов. Сплав вольфрама и рения применяется в таких печах в качестве термопары.
  • Высокая плотность вольфрама делает его удобным для защиты от ионизирующего излучения. Несмотря на бо́льшую плотность по сравнению с традиционным и более дешёвым свинцом, защита из вольфрама оказывается менее тяжёлой при равных защитных свойствах или более эффективной при равном весе. Из-за тугоплавкости и твёрдости вольфрама, затрудняющих его обработку, в таких случаях используются более пластичные сплавы вольфрама с добавлением никеля, железа, меди и др. либо взвесь порошкообразного вольфрама (или его соединений) в полимерной основе.

Соединения вольфрама

  • Для механической обработки металлов и неметаллических конструкционных материалов в машиностроении (точение, фрезерование, строгание, долбление), бурения скважин, в горнодобывающей промышленности широко используются твёрдые сплавы и композитные материалы на основе карбида вольфрама (например, победит, состоящий из кристаллов WC в кобальтовой матрице; широко применяемые в России марки — ВК2, ВК4, ВК6, ВК8, ВК15, ВК25, Т5К10, Т15К6, Т30К4), а также смесей карбида вольфрама, карбида титана, карбида тантала (марки ТТ для особо тяжёлых условий обработки, например, долбление и строгание поковок из жаропрочных сталей и перфораторное ударно-поворотное бурение крепкого материала). Широко используется в качестве легирующего элемента (часто совместно с молибденом) в сталях и сплавах на основе железа. Высоколегированная сталь, относящаяся к классу «быстрорежущая», с маркировкой, начинающейся на букву Р, практически всегда содержит вольфрам.
  • Сульфид вольфрама WS2 применяется как высокотемпературная (до 500 °C) смазка.
  • Некоторые соединения вольфрама применяются как катализаторы и пигменты.
  • Монокристаллы вольфраматов (вольфраматы свинца, кадмия, кальция) используются как сцинтилляционные детекторы рентгеновского излучения и других ионизирующих излучений в ядерной физике и ядерной медицине.
  • Дителлурид вольфрама WTe2 применяется для преобразования тепловой энергии в электрическую (термо-ЭДС около 57 мкВ/К).

Другие сферы применения

Искусственный радионуклид 185W используется в качестве радиоактивной метки при исследованиях вещества. Стабильный 184W используется как компонент сплавов с ураном-235, применяемых в твердофазных ядерных ракетных двигателях, поскольку это единственный из распространённых изотопов вольфрама, имеющий низкое сечение захвата тепловых нейтронов (около 2 барн).

Рынок вольфрама

Цены на металлический вольфрам (содержание элемента порядка 99 %) на конец 2010 года составляли около 40—42 долларов США за килограмм, в мае 2011 года составляли около 53—55 долларов США за килограмм. Полуфабрикаты от 58 USD (прутки) до 168 (тонкая полоса). В 2014 году цены на вольфрам колебались в диапазоне от 55 до 57 USD.

Применение сплавов

Использование описанных соединений дает возможность изготовить детали, запчасти, инструменты с нужными техническими характеристиками. В зависимости от последних разнятся и сферы применения.

  1. Для деталей, подвергающихся во время работы большим нагрузкам со стороны сил трения. К ним относятся режущий, буровой и штамповый инструменты. Сплав наносится на поверхность детали. Таким образом, достигаются необходимые уровни прочности и пластичности за счет сглаживания перепадов механических параметров. Например, если материал инструмента мягкий, то уменьшаются механические напряжения в инструменте, а если хрупкий, то появляется защита от поверхностной кромки. Причиной последней служит истирающее воздействие откалывающихся частиц. Полученные с помощью сплава характеристики сохраняются и при высокой температуре. Это объясняется тугоплавкостью вольфрама и углерода.
  2. В качестве антикоррозийного покрытия. В этой технологии твердые сплавы вытесняют хром. Данное обстоятельство обусловлено легкостью нанесения твердых сплавов, возможностью применять их в тяжелых условиях, лучшей защитой от ударной нагрузки и износа по сравнению с хромированием.
  3. В ювелирных изделиях. Применению в этой отрасли сплав на основе карбида вольфрама обязан следующими своими свойствами: не тускнеет с течением времени; не ржавеет; после полировки на поверхности материала не появятся царапины, вмятины.


Вольфрам — металл сплав которого применяется в разных сферах жизни человека

Именно благодаря синтезу свойств тугоплавкого вольфрама и твердого углерода появилась возможность создать широко востребованный сплав с новыми техническими характеристиками.

Сплавы, содержащие вольфрам

Однако большей пластичности придает вольфраму рений, сохраняя остальные показатели на характерном ему высоком уровне. Но практическое применение таких соединений ограничено трудностями при добыче Re.

Поскольку вольфрам наиболее тугоплавкий материал, получить его сплавы трудно традиционным способом. При температуре плавления вольфрама другие металлы уже кипят или даже переходят в газообразную фазу. Современные технологии позволяют получать ряд сплавов с помощью электролиза. Например, вольфрам — никель — кобальт, который используется не для изготовления целых деталей, а с целью нанесения защитного слоя на менее прочные металлы.

Также в промышленности все еще остается актуальным способ получения вольфрамовых сплавов, используя методы порошковой металлургии. При этом требуется создание особых условий технологического процесса, который включает в себя наличие вакуума. Особенности взаимодействия металлов с вольфрамом делают предпочтительными соединения не парного характера, а с использованием 3, 4-х и более компонентов. Такие сплавы отличаются особенной твердостью, однако малейшее отклонение от процентного содержания того или иного элемента приводит к повышению хрупкости готового сплава.

Системы пневмотранспорта. База знаний


Каталог шиберных задвижек для систем пневмотраспорта сыпучих продуктов

Каталог шиберных задвижек на сайте PT-Systems включает в себя различные модели запорной арматуры для пневмотранспортных систем и трубопроводов.  Здесь можно найти запоры с электрическим или механич…

В московской компании PT-Systems («ЭкоУниверсал») можно купить шиберную задвижку с любыми техническими характеристиками. Оформление заказа происходит в дистанционном режиме на сайте или по телефону…


Как и из чего производят встраиваемые переключатели потоков и другие приборы для пневмотранспорта в каталоге PT-Systems

В компании PT-Systems можно купить весовой дозатор сыпучих материалов, перекидные клапаны, шлюзовый затвор, распределители потоков и иное специализированное оборудование для пневмотранспортных сист…

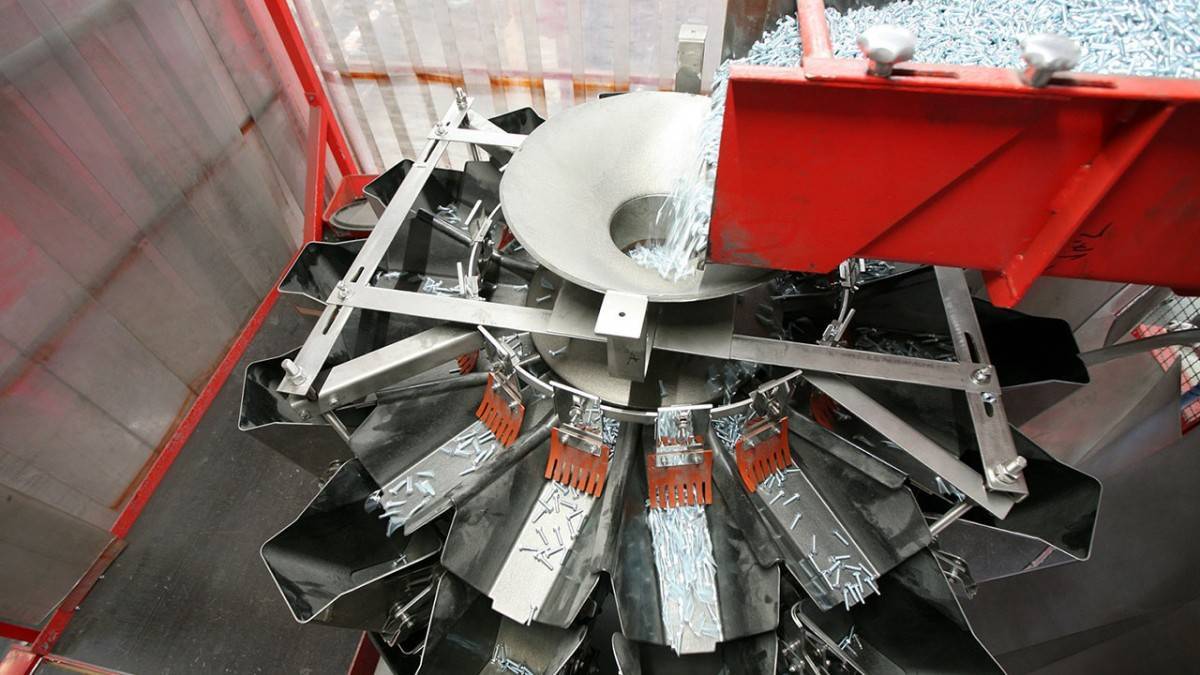

Весовые дозаторы для упаковки сыпучих продуктов и разгрузочные станции для систем пневмотранспорта

Объемный или весовой дозатор для упаковки сыпучих продуктов – это многофункциональный аппарат, который способен одновременно выполнять сразу же несколько действий: дозировать, укомплектовывать, упа…

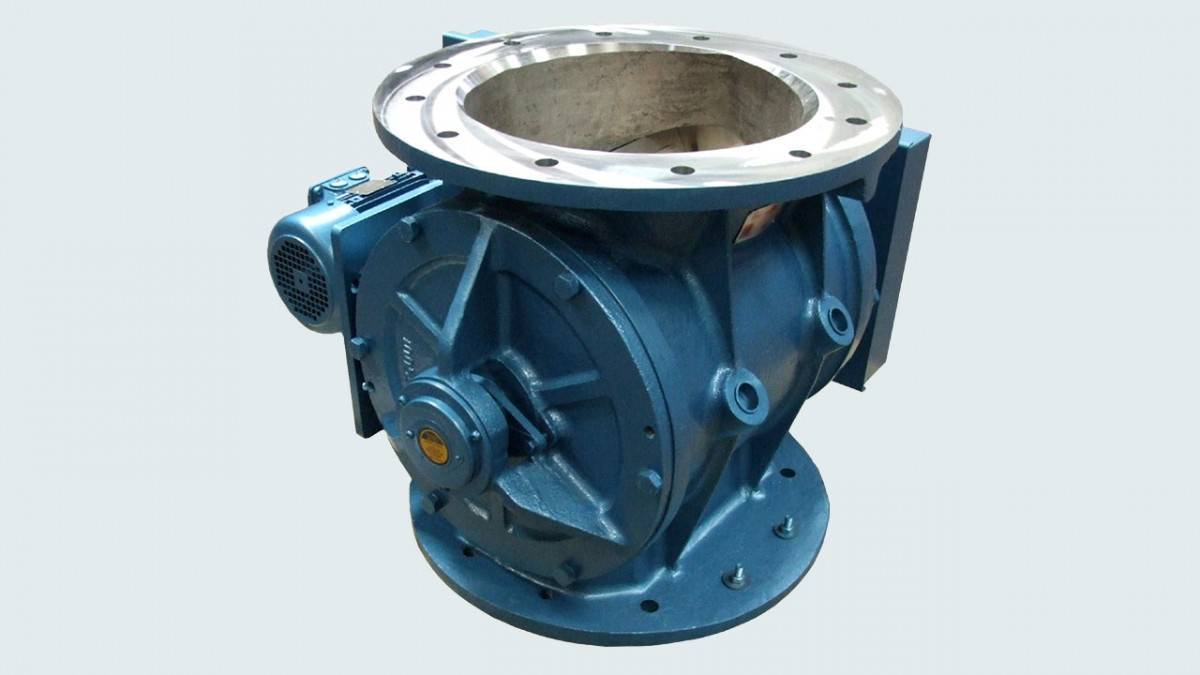

Особенности изготовления шлюзовых затворов и другой пневмотранспортной арматуры

Производство шлюзовых затворов и иной специализированной трубопроводной арматуры осуществляется с планомерным соблюдением требований национальных ГОСТов и технических регламентов.


Дозаторы, питатели и переключатели потоков в системах пневмотранспорта

В компании PT-Systems можно купить любое оборудование для пневмотранспортных установок: шлюзовые затворы, весовые дозаторы сыпучих продуктов, переключатели потока рабочей среды и т.д.


Как выбрать шнековый дозатор для систем пневмотранспорта сыпучих продуктов

Шнековые дозаторы сыпучих продуктов – это специальные агрегаты по выдаче порций конкретной величины в заданном промежутке времени.

Процедура дозирования может производиться по в…

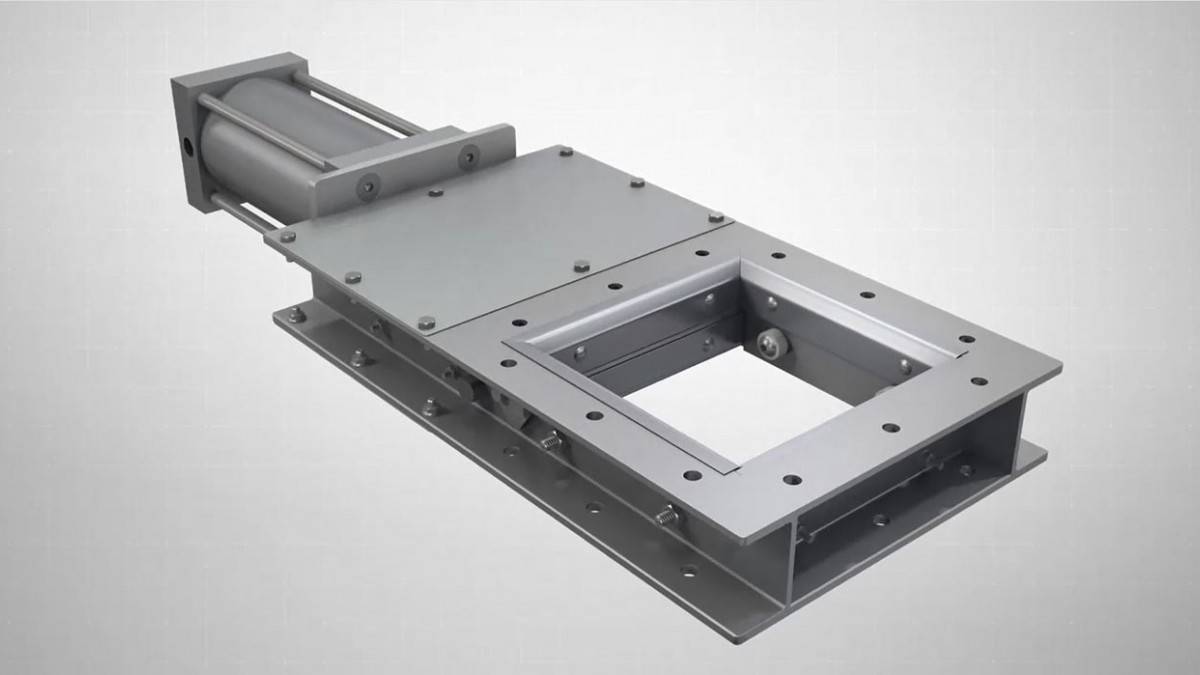

Правильный выбор шиберных задвижек для сыпучих продуктов систем пневмотранспорта

Шиберные затворы из нержавеющей стали – это типовая трубопроводная арматура. Изделия используются для стандартного перекрытия рабочего потока среды во всевозможных промышленных системах.


Наноструктурированное CVD-покрытие из карбида вольфрама защитит от износа и коррозии

Наноструктурированное CVD-покрытие из карбида вольфрама ЗАЩИТИТ ОТ ИЗНОСА И КОРРОЗИИ

This paper was presented at Corrosion 2010 held on March 14-18, 2010 in San Antonio, Texas….

В интернет магазине PT-Systems можно купить дозатор сыпучих продуктов для любой системы пневмотранспорта. Фирма много лет работает на рынке Москвы и Московской обл…

Еще

Токсичность

Карбид вольфрама химически инертен, поэтому изделия из него не представляют опасности для человека при нормальных условиях. Летальная доза карбида вольфрама для человека не определена.

Исследования, проведённые Дрезденским техническим университетом, Лейпцигским центром им. Гельмгольца по проблемам окружающей среды и Фраунгоферовским институтом керамических технологий и систем, показали, что нанопыль карбида вольфрама может проникать в клетки живых организмов. При этом собственно частицы вольфрама нетоксичны, однако при соединении с кобальтом в определённых концентрациях они могут представлять опасность для здоровья клеток. При долговременном регулярном поступлении пыли карбида вольфрама и кобальта в организм может возникать фиброз.

Применение[ | ]

Главное применение вольфрама — как основа тугоплавких материалов в металлургии.

Металлический вольфрам

Нить накаливания

  • Тугоплавкость вольфрама делают его незаменимым для нитей накаливания в осветительных приборах, а также в кинескопах и других вакуумных трубках.
  • Благодаря высокой плотности вольфрам является основой тяжёлых сплавов, которые используются для противовесов, бронебойных сердечников подкалиберных и стреловидных оперенных снарядов артиллерийских орудий, сердечников бронебойных пуль и сверхскоростных роторов гироскопов для стабилизации полёта баллистических ракет (до 180 тыс. об/мин).
  • Вольфрам используют в качестве электродов для аргонно-дуговой сварки.
  • Сплавы вольфрама, ввиду его высокой температуры плавления, получают методом порошковой металлургии. Сплавы, содержащие вольфрам, отличаются жаропрочностью, кислотостойкостью, твердостью и устойчивостью к истиранию. Из них изготовляют хирургические инструменты (сплав «амалой»), танковую броню, оболочки торпед и снарядов, наиболее важные детали самолетов и двигателей, контейнеры для хранения радиоактивных веществ. Вольфрам — важный компонент лучших марок инструментальных сталей.
  • Вольфрам применяется в высокотемпературных вакуумных печах сопротивления в качестве нагревательных элементов. Сплав вольфрама и рения применяется в таких печах в качестве термопары.
  • Высокая плотность вольфрама делает его удобным для защиты от ионизирующего излучения. Несмотря на бо́льшую плотность по сравнению с традиционным и более дешёвым свинцом, защита из вольфрама оказывается менее тяжёлой при равных защитных свойствах или более эффективной при равном весе. Из-за тугоплавкости и твёрдости вольфрама, затрудняющих его обработку, в таких случаях используются более пластичные сплавы вольфрама с добавлением никеля, железа, меди и др. либо взвесь порошкообразного вольфрама (или его соединений) в полимерной основе.

Соединения вольфрама

  • Для механической обработки металлов и неметаллических конструкционных материалов в машиностроении (точение, фрезерование, строгание, долбление), бурения скважин, в горнодобывающей промышленности широко используются твёрдые сплавы и композитные материалы на основе карбида вольфрама (например, победит, состоящий из кристаллов WC в кобальтовой матрице; широко применяемые в России марки — ВК2, ВК4, ВК6, ВК8, ВК15, ВК25, Т5К10, Т15К6, Т30К4), а также смесей карбида вольфрама, карбида титана, карбида тантала (марки ТТ для особо тяжёлых условий обработки, например, долбление и строгание поковок из жаропрочных сталей и перфораторное ударно-поворотное бурение крепкого материала). Широко используется в качестве легирующего элемента (часто совместно с молибденом) в сталях и сплавах на основе железа. Высоколегированная сталь, относящаяся к классу «быстрорежущая», с маркировкой, начинающейся на букву Р, практически всегда содержит вольфрам.
  • Сульфид вольфрама WS2 применяется как высокотемпературная (до 500 °C) смазка.
  • Некоторые соединения вольфрама применяются как катализаторы и пигменты.
  • Монокристаллы вольфраматов (вольфраматы свинца, кадмия, кальция) используются как сцинтилляционные детекторы рентгеновского излучения и других ионизирующих излучений в ядерной физике и ядерной медицине.
  • Дителлурид вольфрама WTe2 применяется для преобразования тепловой энергии в электрическую (термо-ЭДС около 57 мкВ/К).

Другие сферы применения

Искусственный радионуклид 185W используется в качестве радиоактивной метки при исследованиях вещества. Стабильный 184W используется как компонент сплавов с ураном-235, применяемых в твердофазных ядерных ракетных двигателях, поскольку это единственный из распространённых изотопов вольфрама, имеющий низкое сечение захвата тепловых нейтронов (около 2 барн).

Рынок вольфрама

Цены на металлический вольфрам (содержание элемента порядка 99 %) на конец 2010 года составляли около 40—42 долларов США за килограмм, в мае 2011 года составляли около 53—55 долларов США за килограмм. Полуфабрикаты от 58 USD (прутки) до 168 (тонкая полоса). В 2014 году цены на вольфрам колебались в диапазоне от 55 до 57 USD.

Карбиды вольфрама

Твердые сплавы рассмотрим более подробно. Тугоплавкий металл может образовывать разные карбиды: полукарбид и монокарбид. Они отличаются способностью растворять в себе тугоплавкие металлы и взаимодействием с разными кислотами.


Вольфрам – металл имеющий разные карбиды

Также монокарбид уступает поликарбиду в устойчивости и твердости. А к преимуществам монокарбида можно отнести способность к образованию кристаллов в расплавленном вольфраме, что дает возможность использовать его в минералокерамических изделиях. Полукарбид обладает большей устойчивостью к температурам, легкостью внедрения в твердые растворы монокарбида с другими металлами (феррумом, кобальтом), повышенной износоустойчивостью.

Решения для всех отраслей промышленности

Технологии Wolfram широко используются многими компаниями для форсирования инновационных процессов, легкого и удобного доступа к данным и их анализа, а также решения сложных и неординарных научных и технических проблем. Наши продукты и услуги предлагают интуитивно понятные и мощные инструменты для разработки алгоритмов, числовых и символьных вычислений, анализа данных, вычислительной геометрии, генерирования отчетов, машинного обучения, обработки изображений, симуляции и моделирования сложных систем, и многого другого.

Промышленные и НИОКР разработки

Аэрокосмическая и оборонная промышленность » Электротехника » Машиностроение »

Биотехнология и медицина

Биоинформатика » Медицинская визуализация » Биологические науки »

Производство энергии

Науки об окружающей среде » Геология » Нефтедобывающая промышленность »

Финансовые услуги

Финансовый инжиниринг и финансовая математика » Управление финансовыми рисками » Актуарное дело »

Разработка программного обеспечения

Разработка интерфейсов » Разработка программного обеспечения » Веб-разработка »

Наука о данных

Наука о данных » Статистика » Исследование операций »

Особенности конструкции инструмента

Сверла с твердосплавными пластинами характеризуются рядом конструктивных особенностей. Перечислим наиболее важные.

  • Уменьшенная на 20–35% рабочая длина сверла объясняется тем, что его переточка выполняется только по твердосплавной пластине. Длина сверл данного типа, если они используются в комплекте с кондуктором, может быть такой же, как и у быстрорежущего инструмента.
  • Увеличение диаметра сердцевины сверла по направлению к хвостовику выполняется в пределах 1,4–1,8 мм на каждые 100 мм длины, как и у сверлильных инструментов других категорий.
  • Величина угла наклона винтовой канавки инструмента зависит от того, какой глубины отверстие необходимо сделать.
  • На поперечной кромке сверла необходимо выполнять подточку с размерами 1,8–3,5 мм, которая позволяет снизить осевые усилия и уменьшить нагрузку на тело инструмента.
  • Конусный хвостовик, при помощи которого сверло фиксируется в шпинделе станка, должен быть точно подогнан под посадочную часть, что увеличит жесткость крепления сверла и минимизирует риск возникновения вибрационных нагрузок, могущих стать причиной выкрашивания твердосплавной пластины и даже ее поломки.
  • Чтобы повысить надежность использования твердосплавных сверл по металлу, в их внутренней части часто выполняют отверстие для подачи смазывающе-охлаждающей жидкости. Это позволяет уменьшить температуру резания, уменьшить интенсивность износа инструмента, а также облегчить процесс отвода стружки из зоны обработки.


Устройство сверла со съемными пластинами

Чтобы придать рабочей части сверла требуемую твердость (56–62 единицы по шкале HRC), инструмент подвергают термической обработке, которую, как правило, выполняют одновременно с напайкой твердосплавных пластин.

Высокую производительность обработки, а также устойчивость сверл данной категории обеспечивает целый ряд параметров. Сюда относятся форма твердосплавной пластины, геометрические параметры ее передней поверхности, а также материал, из которого такая пластина выполнена. В настоящее время наибольшее распространение получили инструменты с твердосплавными пластинами правильной трех- и четырехгранной конфигурации, которые позволяют выполнять сверление отверстий с практически плоским дном.

Сверла с такими пластинами, режущая часть которых выполнена в форме волны, позволяет выполнять обработку по технологии пошагового врезания. Использование последней не только обеспечивает стабилизацию положения инструмента в момент его врезания в обрабатываемый материал, но и минимизирует риск его увода в процессе выполнения дальнейшей обработки. Кроме того, сверло с волнообразной режущей кромкой позволяет значительно снизить силы резания, формирующиеся в процессе сверления.


Сверла с механическим креплением сменных многогранных пластин (сверла с МНП)

Конструкция сверл, оснащенных съемными твердосплавными пластинами, позволяет выполнять с их помощью не только сверление, но и такие технологические операции, как растачивание заранее выполненных отверстий, обработка фасок. В таких случаях задействуется периферийная твердосплавная пластина, закрепленная на инструменте.

Сверла с твердыми пластинами, которые закреплены на инструменте механическим способом, эффективно используются для обработки наклонных и вогнутых поверхностей, при этом обработка таким инструментом может выполняться без предварительного засверливания отверстий. Чтобы успешно справиться с такой технологической задачей, величину подачи, с которой инструмент врезается в обрабатываемый материал, необходимо уменьшить на 50–70%.

Сплавы

Ввиду плохой обрабатываемости карбид вольфрама применяют не в чистом виде, а создают сплавы с ним. Наиболее распространены твердые варианты с кобальтом. Также встречаются более сложные сплавы, включающие карбид тантала и титана. При этом вольфрам в любом случае преобладает, составляя 70 — 98%.

Ввиду высокой температуры плавления при создании сплавов рассматриваемого материала не используют такие технологии, как легирование, плавление и смешение, так как они нерентабельны. Вместо этого применяется порошковая металлургия. Принцип данного метода состоит в использовании порошков основного металла и примеси. При этом они значительно отличаются температурой плавления. Их смешивают барабанно-шаровой мельницей и прессуют в близкую к целевой форму. Ей придают монолитность путем спекания при температуре, меньшей точки плавления основного металла. Далее приведена последовательность выполнения.

Порошок карбида вольфрама измельчают до гранул целевого размера, предварительно увлажнив. Данный параметр определяется назначением материала, так как обуславливает конечные параметры изделий. Далее порошок смешивают со связующим веществом, представленным, например, кобальтом либо прочими металлами, и восковой мягкой смазкой, служащей для скрепления гранул после брикетирования.

После этого порошок сушат в распылительной или вакуумной сушилке, удаляя большую часть влаги. С целью улучшения текучести полученных гранул производят пеллетизацию, придавая им шарообразную форму.

Существует несколько технологий придания порошку формы. Наиболее распространены среди них литье под давлением и прессование. Новейшим методом является 3D-печать. В завершении формирования частицы скреплены связующим восковым веществом.

Далее форму подвергают нагреву. В результате удаляется восковый загуститель, а гранулы тугоплавкого металла скрепляются частицами расплавленного связующего металла после охлаждения. В рассматриваемом случае тугоплавким металлом является карбид вольфрама. Параметры конечного материала определяются долей связующего вещества: чем его больше, тем выше износостойкость и прочность, чем меньше — тем больше твердость и хрупкость.

По завершении спекания предмет подвергают конечной обработке в виде шлифовки и т. д. К тому же на изделия из карбида вольфрама нередко наносят дополнительное защитное покрытие.

Вольфрамокобальтовые сплавы характеризуются минимальным напряжением на срез, значительной зависимостью параметров от доли кобальта, плохой обрабатываемостью. Первая особенность обуславливает неуместность таких материалов для применения в условиях сдвиговых деформаций. Из-за плохой подверженности обработке перед использованием заготовки из них пластифицируют либо спекают. Наличие кобальта повышает эксплуатационные температуры карбидов вольфрама до 700 — 800°С. По данному параметру они превосходят все марки сталей, кроме жаропрочных. Следует отметить, что, в отличие от чистого карбида вольфрама, его соединения в некоторых соотношениях с кобальтом токсичны.

Токсичность

Карбид вольфрама химически инертен, поэтому изделия из него не представляют опасности для человека при нормальных условиях. Летальная доза карбида вольфрама для человека не определена.

Исследования, проведённые Дрезденским техническим университетом, Лейпцигским центром им. Гельмгольца по проблемам окружающей среды и Фраунгоферовским институтом керамических технологий и систем, показали, что нанопыль карбида вольфрама может проникать в клетки живых организмов. При этом собственно частицы вольфрама нетоксичны, однако при соединении с кобальтом в определённых концентрациях они могут представлять опасность для здоровья клеток. При долговременном регулярном поступлении пыли карбида вольфрама и кобальта в организм может возникать фиброз.
