Маятниковая пила по металлу своими руками

Как устроена и работает маятниковая пила

Любая маятниковая пила, вне зависимости от того, сделана она своими руками или выпущена известным производителем, имеет в своей конструкции следующие узлы:

• станина;
• мощный электродвигатель;
• пильный диск;
• защитный кожух;
• возвратный механизм;
• струбцина для зажима распиливаемого изделия.

Компоновка узлов маятниковой пилы

Массивная, тяжелая станина пилы выполняется из литого металла для обеспечения устойчивости инструмента во время работы. На ней крепятся все остальные узлы пилы. Прежде всего, это маятниковый рычаг, на котором крепится мощный электродвигатель, удлиненный вал с пазами и винтовой резьбой для установки пильного диска. Этот рычаг имеет пружинный механизм, который возвращает его в исходное положение после завершения распила изделия.

На рукоятке рычага устанавливается кнопка включения пилы. Для удобства работы с инструментом к кнопке добавляется фиксатор, блокирующий выключение инструмента при отпускании кнопки. Режущий инструмент полностью закрыт защитным кожухом, предохраняющим человека от травм во время работы. На некоторых моделях производители устанавливают два кожуха – один неподвижный, второй — сдвигающийся, полностью закрывающий зону резания.

Устройство с описанием узлов

Маятниковая пила по металлу используется не только при работе с металлическими изделиями. Она может работать с деревом, керамикой, пластиком. Но для распила других материалов нужно использовать другое режущее полотно. Различные режущие насадки могут поставляться в комплекте, но могут продаваться и в розницу.

На станине закреплена струбцина для зажима распиливаемого изделия, состоящая из двух частей. Первая часть – поворотная, которая может поворачиваться на угол до 45°. На ней имеется указатель и шкала, проградуированная в градусах. Вторая часть – с винтовой регулировкой прижима. Прижимная губка на второй части имеет шарнирное крепление, что позволяет прочно фиксировать деталь под любым поворотом к фронту распила изделия, гарантируя точный срез под выбранным углом.

Это интересно: Ленточная пилорама для продольного распила бревен «Тайга» (видео)

Привод

В качестве механизма привода удобнее всего использовать ременную передачу. Для этого придется найти два шкива одинакового диаметра. Один из них насаживается на валу двигателя, второй — на приводной вал отрезного диска. Вал диска устанавливается на двух подшипниках. Лучше всего использовать схему, когда механизм привода расположен слева облака крепления диска. Так удобнее работать, и соблюдаются правила безопасности. Прижимная гайка крепления диска не будет подвергаться риску отворачивания.

Для натяжения приводного ремня двигатель закрепляется у тыльной части маятника на 4 болтах, расположенных в продольных прорезях. Он может смещаться в направлении центральной оси станка (перпендикулярно оси вращения вала двигателя) на 5-7 сантиметров. Это позволит поддерживать необходимое натяжение ремня и предотвратить его проскальзывание. Так же легче будет произвести замену ремня, если предыдущий придет в негодность

Вырезание и первичная обработка заготовки

Пилить заготовку быстрее всего болгаркой с тонким отрезным диском по металлу. В случае если нет возможности использования болгарки, то можно воспользоваться ручной ножовкой по металлу

Важно правильно установить пилку в ножовку. Зубы пилки должны быть направлены вперёд и ножовка должна резать при движении «от себя»

Вырезание и подготовка заготовки

Сначала с помощью прямых надрезов выпиливается приблизительная форма ножа. Затем выпиливают загибы. Их проще всего выпиливать несколькими косыми надрезами, сходящимися в одной точке

Важно оставлять припуск 2–3 миллиметра до нарисованного контура. Это связано с тем, что при использовании болгарки металл на месте распила перегревается. Сточив 2–3 мм при помощи напильника и наждачной бумаги можно удалить перегретый край металла

Сточив 2–3 мм при помощи напильника и наждачной бумаги можно удалить перегретый край металла.

Эксплуатация

Перед применением станок необходимо установить на возвышенный стол или верстак, это нужно для комфортности его использования. Также необходимо освободить место для резки, подноса материала и складирования заготовок.

Пила Макита LC1230 компактна, для её установки требуется небольшая площадь, но не нужно забывать о перемещении материала и заготовок, в результате рабочая зона отрезной пилы составляет прямоугольник 2х4 метра. При длине материала в 2–3 метра.

Резка маятниковой пилой занятие несложное, но тем не менее требующее внимательности и аккуратности. Так, особую опасность представляют искры и раскалённые частицы металла летящие из-под пилы. Частично от них спасает воротничок, установленный на корпусе пилы. Но тем не менее не нужно забывать и о средствах индивидуальной защиты.

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

Подготовьте двигатель от болгарки.
Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.
Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор

Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.
Для изготовления защитного корпуса можно использовать лист жести

Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом

Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

Особенности

Прибор представляет собой конструкцию, в основе которой лежит специальный вращающийся диск. С помощью прибора можно распилить деревянные, стальные, керамические и другие поверхности. Также очень часто монтажники используют его во время бетонных работ с фундаментом, для разрезания арматурного стержня, при изготовлении керамогранита или при работах с полнотелым кирпичом. Такой инструмент пользуется популярностью только на стройках или на производстве, так как в домашних условиях нет необходимости в разрезке крупногабаритных материалов в большом количестве. Пользоваться устройством следует очень аккуратно, а перед началом работ его нужно грамотно настроить, иначе даже опытный оператор может получить травму.

Отрезные машины применяются в промышленных целях, когда необходимо быстро и качественно распилить арматурные пруты или доски. Инструмент для профессиональной деятельности обладает большим диаметром резца, способным справиться с резкой огромного количества объектов.

Компании-производители представляют на рынке и малогабаритные варианты прибора, созданные специально для бытового использования. Здесь предусмотрены несколько этапов защиты для безопасности оператора. Главной составляющей прибора является неподвижное основание станка – благодаря этому обеспечивается идеальная резьба. Рама имеет закрытый корпус – это гарантирует защиту рук работника от резцов и летящих во все стороны отходов.

Стоит отметить и такие важные элементы машины, как прочный корпус и режущий диск. Эти конструкции можно разделить на подгруппы в зависимости от назначения и направления вращения резца:

• вертикальные приборы;
• горизонтальные;
• устройства, способные осуществлять разрез под разными углами.

В крупных компаниях на производстве используются электрические автоматизированные машины, отличающиеся высокой ценой. Существуют и другие варианты – это малогабаритные приспособления, требующие постоянного присутствия оператора. Такие модели на предприятиях встречаются чаще всего. Основной особенностью конструкции является высокое качество, а также износостойкость. Изготовители заявляют, что такой прибор при постоянных нагрузках и аккуратном использовании будет служить около 15 лет. Агрегат способен обрабатывать любую поверхность на больших скоростях, не создавая дефектов и повреждений.

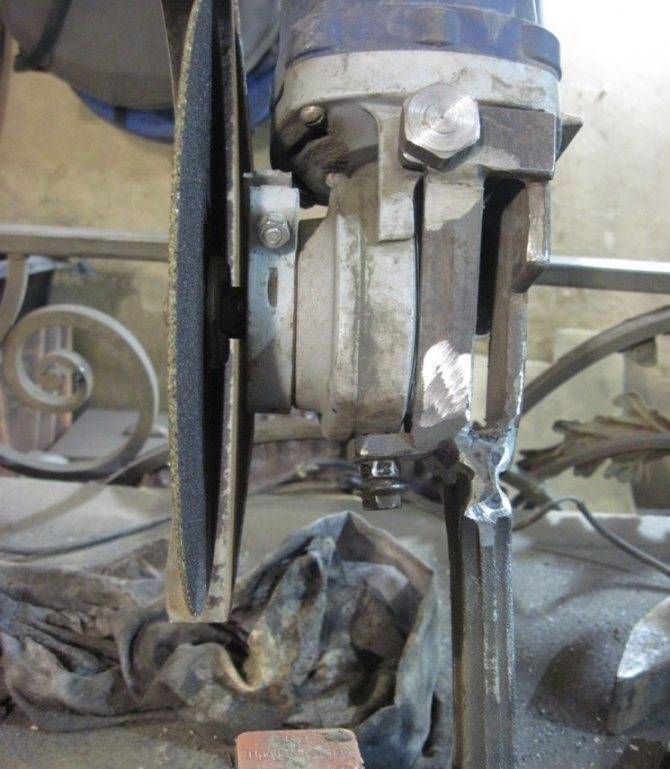

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

1. Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
2. Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Преимущества и недостатки

Оценивая преимущества и недостатки, стоит отметить, что достоинств значительно больше. К ним относятся:

1. Функциональность. Меняя рабочий диск и мощность работы, такую пилу можно использовать для распила заготовок из различных материалов.
2. Качество. Большинство подобных инструментов изготавливаются для профессионального использования. Поэтому качество и срок эксплуатации таких пил повышен.
3. Точность. Распил заготовки получается очень точным при нужном угле наклона, что невозможно сделать при помощи другого инструмента.
4. Скорость работы. Благодаря устройству станка за короткий промежуток времени можно распилить множество заготовок. При этом на изменение угла не требуется тратить много усилий и временить.
5. Простота обслуживания. Смена рабочих инструментов производится достаточно легко, причем необходимые детали легко найти практически в любом строительном магазине.

К недостаткам можно отнести только высокую стоимость инструмента. Но при профессиональном использовании она компенсируется свойствами и характеристиками. Также следует отметить низкое качество дисков, изготовленных недобросовестными производителями

Поэтому при покупке расходников рекомендуется обращать внимание только на проверенных производителей

Плюсы и минусы маятниковой пилы

Прежде чем пополнять свой инструментарий маятниковой пилой, следует изучить не только принцип ее работы и возможности, но и все достоинства и недостатки этого нужного инструмента. Следует отличать профессиональный инструмент от бытового, ведь некоторые достоинства, устраивающие домашнего мастера, могут обернуться недостатками для профессионала.

К преимуществам маятниковой пилы можно отнести:

• многофункциональность;
• достаточно простая замена пильного диска;
• точный и качественный срез распиливаемого предмета;
• достаточно высокая скорость резки;
• простота установки;
• доступность;
• несложное обслуживание.

К недостаткам инструмента относится то, что в процессе работы нужно прилагать значительные усилия на рычаг. Кроме этого, конструкция инструмента ограничивает толщину распиливаемых заготовок. Производительность таких инструментов не очень высока, поэтому их используют, в основном, в быту. Для профессиональных работ используются другие аппараты.

Какие бывают?

Все электрические маятниковые пилы можно разделить по типу обрабатываемого материала на изделия:

по металлу;

отрезные (универсальные).

Электропилы из первой категории способны работать с алюминием и другими мягкими и более жесткими материалами. Некоторые модели поставляются в продажу с твердосплавным диском и даже с поворотным столом, что значительно упрощает выполнение поставленной задачи. Можно купить изделие для резки с большой протяжкой. Инструмент для металла исключает термическое воздействие на этот материал, таким образом, механическая резка не оказывает влияния на состав сплава, поэтому и характеристики металла не меняются.

От мощности маятниковой пилы и типа диска, который стоит на ней, зависит то, с каким металлом может работать инструмент. Обработке поддаются цветные и черные металлы. Если говорить о сфере применения, то пилы по металлу используют при резке:

• уголков;
• прутов;
• арматуры.

Есть в продаже маятниковые пилы меньшей мощности, которые используются для резки древесины. Такие агрегаты относят к одной из разновидностей циркулярных пил. Используются они для торцовки бруса или раскройки дерева под прямым углом. Во время работы такой инструмент качается как маятник, отсюда и название.

У оператора во время работы есть возможность проследить за линией распила, что очень важно, если не было нанесено предварительной разметки. Из недостатков – ограниченная ширина распила и необходимость прикладывать оператору дополнительные усилия

В конструкции используются режущие элементы диаметром от 50 до 65 см.

Это интересно: Не заводится бензопила — причины и способы их устранения

Как устроена пила маятникового строения?

Маятниковые пилы по дереву похожи по принципу работы на пилы с дисковым лезвием. Единственное отличие между двумя типами пыль — в маятниковых пыль режущее полотно движется во время работы с помощью маятникового устройства, а в дисковой модели лезвие остается неподвижным.

Такой пилой можно произвести точный и чистый срез под углом 90 градусов. Некоторые модели могут выполнять срез под другим углом, при наклонном положении пилящего диска.

При распиле металла либо твердых пород древесины можно применять абразивный диск. Для разных типов работ можно использовать сменные диски разной конфигурации. Производятся и универсальные круговые лезвия для работы с любым материалом деталей.

В любой пыле обязательно устанавливаются защитные приспособления, Которые уменьшают риск Получить повреждения от быстро вращающегося пилящего диска.

Основные недостатки данных отрезных пил:

• чтоб пилить вручную, нужно прилаг немало усилий, что приводит к быстрому утомлению;
• отрезная модель, как и лобзиковый механизм, может распиливать ограниченную толщину заготовки;
• прибор обладает небольшой производительностью, поэтому его употребляют как дополнительное оборудование или для решения бытовых задач.

Выполнить Узорные разрезы с изогнутыми линиями поможет также лобзиковая пила по дереву.

Конструктивные особенности отрезного станка

Чтобы станок прослужил долгие годы, его необходимо изготавливать из надежных материалов. Металлические элементы конструкции лучше делать из стальных сплавов, отличающихся особой твердостью. Работа готового оборудования в таком случае будет ровной и стабильной.

Платформу лучше выполнить из тяжелого, жесткого материала – многое здесь определяет последующее положение станка (будет ли он мобильным, либо стационарным).

Для обеспечения надежного крепления обрабатываемой заготовки можно смонтировать более сложную конструкцию, включив в нее в качестве элемента тиски.

Диск может иметь абразивную поверхность, если предполагается обработка краев металла от образовавшихся в ходе распила заусенцев. Таким диском удобно обрабатывать фаски.

Классификация по способу подачи режущего элемента

В продаже имеется большое количество станков, перед приобретением, важно понять, как работает система подачи режущего элемента. Режущий элемент может подаваться следующими способами:

• фронтальная подача режущего диска;
• устройство с реализацией нижней подачи режущего элемента;
• конструкция, основанием которой происходит работа маятниковым способом.

Металлическое основание отрезного станка может быть напольным или настольным при использовании. В первом случае, устанавливается диск большего диаметра, что позволяет резать больший объем деталей. Настольное оборудование более мобильно, имеет сниженный вес.

Что это?

Пила во время работы осуществляет возвратно-поступательные движения. Точно так же работает и сабельная.

Отрезная маятниковая электропила — это достаточно компактный по размерам станок, где режущий инструмент представляет собой диск и крепится вертикально на специальном маятнике.

Размер устройства, в зависимости от модели и мощности, может отличаться. Маятник обеспечивает возможность поднимать и опускать режущее полотно при работе по металлу или дереву.

Ассортимент обширен, что позволяет покупателю выбрать такие востребованные пилы как Макита, Зубр, ПМ 400 и пр.

Особенности устройства

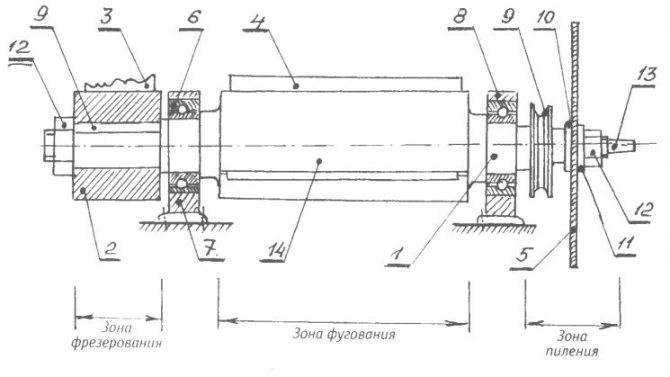

Чертеж типового устройства пилы

• Дисковая и маятниковая пилы имеют примерно одинаковый принцип действия;
• Основное отличие между устройствами заключается в том, что у дисковой режущий инструмент и двигатель фиксируются неподвижно, а у маятникового устройства они поднимаются и опускаются за счет маятника;
• Отрезная маятниковая установка обеспечивает высокоточный срез под прямым углом;
• Дополнительно инструмент типа ПМ 400, ПМ 55, Интерскол, Зубр, Макита, KD 300, ПМ 70 и прочие представители сегмента маятниковых пил способны осуществлять резку под углом;
• Зачастую отрезная система для резки по дереву или металлу включает абразивный диск;
• Применение соответствующих дисков позволяет эффективно работать. Для обработки того или иного изделия нужно просто заменить полотно;
• Полотно бывает и универсальным, позволяя одним диском распиливать всевозможные заготовки;
• Современная отрезная маятниковая электропила для резки заготовок отличается тем, что режущее полотно, диск могут заменяться в кротчайшее время. Этим отличаются и лидеры сегмента в лице ПМ 70, ПМ 55, KD 300, Зубр, Макита, Интерскол, ПМ 400 и пр.;
• Каждый инструмент для резки обязательно оснащается системами защиты. Это обусловлено тем, что вращающееся режущее полотно является потенциально опасным;
• Выбрав нужный размер устройства, вы можете осуществлять резки заготовок в домашних условиях;
• Производители предлагают как бытовые, так и промышленные модели.

При достаточно весомых преимуществах, отрезная маятниковая электропила обладает несколькими недостатками.

1. Для пиления приходится прикладывать значительное усилие, как и при использовании болгарки.
2. Отрезная пила имеет определенные ограничения по ширине распиливаемого материала.
3. Устройство не отличается высокой производительностью, потому чаще служит в роли вспомогательного оборудования на производствах или в домашних мастерских.

Ориентировочная цена устройств для домашнего применения — от 12 до 40 тысяч рублей.

Как она работает

Для выполнения резки материалов необходимо узнать, как именно функционирует электропила маятникового типа.

• Маятниковую пилу смело можно называть циркулярной. Здесь циркулярка устанавливается на специальную раму;
• Работает станок от электросети;
• Заводские модели могут оснащаться специальными поворотными кругами, за счет которым устройство используется как стусло. Данную функцию нельзя назвать необходимой, но иногда ее актуальность востребована;
• Отрезная электропила получила такое название из-за того, что режущее полотно опускается своими руками по маятниковой траектории на заготовку, а когда резка заканчивается, поднимается в исходное положение;
• В зависимости от того, какое используется полотно, каков размер и мощность устройства, заводская и самодельная электропила может резать металл, дерево, плитку, фарфор, пластик, стекло и пр.;
• Чтобы разрезать металл, применяют режущие диски. Их можно позаимствовать у болгарки;
• Если это дерево, используется полотно от циркулярки.

Особенности пилы

Самодельная маятниковая пила подходит для обработки любых металлических элементов и конструкций, создания заготовок и т.д.

Чаще всего ее используют для резки изделий, т.к. именно в этом ее ключевое предназначение.

Единственный минус в том, что цена на маятниковые пилы достаточно высокая, и поэтому они не каждому по карману.

Самодельная модель обладает тем же принципом работы, который описан ниже.

Маятниковая пила для работы по металлу по-другому называется торцовочной.

Это разновидность циркулярного аппарата, она работает за счет электротока и устанавливается на раму.

Видео:

Заводские модели оснащены специальным поворотным кругом, благодаря чему пила может выполнять функцию не только резки, но и стусла.

Если вам нужна только отрезная функция, то в самодельной модели круг можно не делать, таким образом, собрать пилу обойдется вам дешевле и сделать это будет несколько проще.

Название пилы произошло от ее функций: во время работы она совершает маятниковые движения – механизм резки двигается поочередно вверх и вниз, совершая резочные движения по металлу.

Во время работы аппарата круг для резки опускается на обрабатываемое изделия, а после того, как работа закончена, его нужно поднять на исходное положение.

Если вы покупаете готовый аппарат, то достаточно будет изучить основные характеристики и марки (Макита и пр.) устройства, а также почитать отзывы владельцев пил.

Если вы соберете маятниковую пилу, то сможете разрезать ею не только металлические заготовки, но также изделия из стекла, фарфора, дерева, сделать кафельную плитку нужного вам размера и т.д.

Модели Макита имеют широкий функциональный диапазон, самодельная же модель часто не имеет подобных деталей и подходит для работы в основном с металлом.

Однако если вы часто работаете с другими материалами, то сможете сделать или докупить необходимое оборудование, чтобы отрезная пила была более функциональна, тем более что сделать это совсем не сложно.

Большинство инструментов, необходимых для работы с изделиями, не обойдутся вам дорого: например, для резки дерева вам понадобится диск циркулярной пилы, а для обычной металлической обработки подойдет диск, принадлежавший ранее болгарке.

Следовательно, переоборудовать пилу очень просто: заменив диск из аппарата для работы по металлу, вы получите аппарат для обработки дерева и т.д.

Менять диски и прочие элементы очень просто. После того как вы соберете пилу своими руками, это не будет для вас проблемой.

К преимуществам этого вида пил можно отнести возможность создания качественного и точного среза, что не всегда возможно при работе с другими инструментами. Однако не стоит сравнивать пилу, сделанную своими руками, с инструментами известных производителей, например, Макита.

Ровный срез получается за счет того, что отрезная пила имеет мощный привод, а также отрезной круг, который вращается с большой скоростью.

Видео:

Другое преимущество в том, что эти пилы по металлу безопасны при работе своими руками: абразивный круг устройства закрыт специальным корпусом, который защищает от искр и стружек, которые могут попасть во время работы.

Благодаря высокой мощности и скорости вращения круга, работа происходит быстрее, чем при использовании других инструментов, а значит, расход энергии, требуемый для резки металла, будет гораздо ниже.

Наконец, маятниковые пилы более функциональные – ими можно обрабатывать металлические изделия под разными углами до 45 градусов.

Если вы решите купить уже готовый инструмент, то цена на него будет зависеть от нескольких факторов: во-первых, это размер изделия и его мощность.

Пилы, предназначенные для обработки толстых и крупных деталей, делают очень громоздкими и тяжелыми.

Передвинуть такой инструмент очень сложно, как правило, его помещают в гараж или мастерскую, где есть трехфазная заземленная розетка, которая необходима для работы.

С компактными пилами работать легче: их можно переносить по территории, либо брать с собой в нужное место. Однако для обработки массивных изделий они не подходят. Обычно своими руками делают именно этот вариант инструмента.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Заточка двуручных пилок самостоятельно или как просто восстановить старую длинную ножовку

Если в гараже имеется старая двуручная ножовка Дружба-2, то перед ее применением, рекомендуется восстановить ее целостность

Перед применением инструмента надо обратить внимание на следующие моменты:

1. Рукоятки — из дерева ручки могли за долгое время неиспользования высохнуть, поэтому не исключается их свободное выпадение из отверстий. Восстановить исправность ручек можно окунанием их в воду на несколько часов, чтобы они набухли. Еще можно выточить новые ручки на инструмент, на что не понадобится много времени и сил
2. Наличие коррозии на полотне — признаки ржавчины следует устранить, а затем обработать устройство машинным маслом
3. Заточка зубьев — за долгое время хранения инструмента в гараже, высока вероятность того, что ножовка нуждается в необходимости восстановления остроты зубов

Если с восстановлением рукояток и удалением коррозии не возникает трудностей, то с заточкой зубьев как раз-таки наоборот. Большая пила требует много времени и сил для восстановления целостности звеньев. Однако есть в этом и преимущество, так как большие зубья затачивать намного удобнее. Хотя инструмент и отличается от обычной ручной ножовки, однако, принцип восстановления остроты зубьев аналогичный. Пошаговое описание по затачиванию зубьев на двуручной пиле имеет следующий формат:

1. Для начала надо зафиксировать инструмент. В губках даже самых больших тисков сделать это не удастся, поэтому используем две соответствующей длины доски. Располагаем доски параллельно полотну, оставляя на виду только зубья. Если нет тисков, то можно использовать струбцину
2. Работы следует начинать с разводки зубьев. Все зубья должны иметь одинаковую высоту. Определить наличие выступающих звеньев можно на глаз, и чтобы сравнять их с остальными, следует поработать плоским напильником

3. На следующем этапе надо выстроить зубья на одинаковый угол отклонения от плоскости полотна. Чтобы выполнить разводку, понадобится специальный инструмент. Предварительно также рекомендуется изготовить шаблон (макет) для проверки достаточности разведения звеньев (или купить его). Разводить зубья следует на 0,5 мм от плоскости полотна или 1 мм друг от друга. Процесс разводки выполняется поочередно. Как часто выполнять разводку зубьев, знают далеко не многие мастера. По правилам надо проводить разводку не чаще, чем 1 раз на 5-6 заточек зубьев

4. Как только зубья будут разведены, можно переходить к завершающей и самой ответственной стадии — заточка. Для этого применяется специальный треугольный напильник, размер которого должен быть не меньше высоты зубьев
5. Правильная заточка выполняется путем перемещения напильника от себя со средним прижимом к зубу. В обратном положении напильник не должен касаться полотна. Проходить напильником необходимо уверенно, но не быстро
6. Сначала надо пройти по одной стороне зубьев, а затем по другой. При заточке также следует выбрать соответствующий угол от 35 до 70 градусов

В завершении остается обработать полотно инструмента машинным маслом, и прибегнуть к применению для распиливания толстых бревен, деревьев и даже пиломатериалов. При проведении работ рекомендуется соблюдать технику безопасности, чтобы не травмироваться.

Это интересно!При наличии мастерства работы с болгаркой, можно произвести заточку зубьев электроинструментом с абразивным диском.

Как сделать пилу?

Если вам необходима пила, но цена, озвученная продавцом, «кусается», то самое время задуматься о том, чтобы создать инструмент своими руками.

Для пилы, предназначенной для работы по металлу, потребуется более мощный электродвигатель, например, как в моделях Макита, который также будет полезен, если вы собираетесь распиливать толстые деревья.

В случае, когда требуется более мощный инструмент, лучше всего изготавливать маятниковую станину. Маятниковые вариации не только более мощные, но и очень эффективные.

Чтобы рама аппарата была устойчивой, для ее изготовления нужно использовать стальные, а не деревянные уголки.

Рама является основанием, на которое устанавливаются все режущие и крутящиеся механизмы, потому проследите, чтобы она была прочной.

Прежде чем приступать к сборке пилы своими руками, посмотрите схемы с ее устройством: можно ориентироваться, например, на аппарат фирмы Макита, т.к. он является качественным и функциональным устройством для обработки металла.

Каждая самодельная отрезная пила должна быть установлена на какой-либо устойчивой поверхности, обычно это стол.

Нужно, чтобы он был правильно зафиксирован, т.к., если он будет шататься, то это не только может испортить вашу заготовку, но также быть опасно для мастера.

Стол для инструмента должен быть специальный, и его тоже лучше сделать своими руками. Для станины вы можете использовать старый стол с кухни, либо металлические или деревянные козлы.

Столешницу можно сделать из металлических пластин шириной в 4 мм. Для работы вам их понадобится две. Либо вы можете использовать толстые брусья, которые нужно связать перемычкой из фанеры.

При соединении материалов не забудьте оставить между ними зазор не менее 10 мм.

Самое главное при работе, чтобы края пластины были установлены параллельно друг другу, иначе торцевая пила не сможет правильно функционировать.

При закреплении инструмента на столешницу, пила должна оказаться по центру зазора, а по двум ее сторонам должны быть расположены листы. В столе нужно сделать отверстия, в которые и будет закреплена пила.

После ее установки, вам нужно закрепить двигатель, чтобы торцевая пила могла работать. Если вы сделали небольшую пилу, то проще всего будет присоединить ее к оси двигателя.

Видео:

ВАЖНО ЗНАТЬ: Обзор установок плазменной резки металла с ЧПУ и без

Однако для резки толстого металла инструмент не подойдет, поэтому, если вы понимаете, что низкой мощности в работе вам будет недостаточно, то сразу делайте более мощный инструмент.

В качестве передающего механизма для самодельной пилы можно использовать шпиндель от велосипеда. В него входят подшипники и вал, которые также потребуются вам в работе.

Срезать шпиндель с велосипеда вы можете с помощью ножовки. На велосипедный вал нужно установить звездочку. Лучше всего для этого подойдет деталь, принадлежащая мотору Д6 или Д8.

Дисковая пила должна быть прикреплена к шпинделю, однако, прежде чем это сделать, вам нужно определиться с диаметром устройства.

Диаметр втулки также должен совпадать с диаметром других деталей, чтобы все они плотно соединялись друг с другом.

На шпиндельный корпус нужно также установить пластину, толщина которой не менее 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по своему размеру в 2.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в последнюю очередь, после того, как все прочие детали будут правильно установлены и зафиксированы.

Цена деталей, которых требует отрезная пила, будет гораздо ниже, чем цена на готовую пилу, например, фирмы Макита.

Из инструментов вам нужен будет:

1. стол;
2. несколько пластин;
3. несколько брусьев и перемычек;
4. старый шпиндель от велосипеда;
5. втулка для перехода;
6. звездочка;
7. цепь;
8. вал.

Некоторые из этих инструментов наверняка уже есть в вашем гараже, другие же можно получить очень дешево.

Если же вы не уверены в своих силах, то лучше приобрести уже готовый инструмент.

Тем более что цена некоторых моделей Макита вполне приемлема, и при этом они имеют широкий функционал.

Прежде чем покупать пилу для резки по металлу, изучите предложения на рынке и почитайте о разных моделях инструментов.

Лучше выбирать уже проверенный аппарат, например, пилу Макита, которая уже давно зарекомендовала себя на рынке. Цена как на дисковые, так и на маятниковые пилы вполне по карману человеку со средним доходом.
