Мотобуксировщик из мотоблока своими руками

Актуальность и особенности эксплуатации

Снегоход на пневматике имеет ряд положительных характеристик по сравнению с обычными снегоходами:

• довольно большая скорость;
• высокая амортизация;
• легкость управления;
• простое строение;
• мощный двигатель;
• устойчивость к поломкам и деформациям.

Даже если поломка все же случилась, не составит труда починить аппарат своими руками даже в самых суровых условиях. На сегодняшний день снегоходы с таким строением все чаще используются. Самодельный аппарат даст вам определенный уровень свободы, так как вы легко сможете настроить машину под свои параметры и запросы. Для изготовления снегоходов своими руками не требуется высокая квалификация и знания в сфере инженерии, смастерить снегоход вы можете из старых деталей от транспортных средств и подручных материалов. Вам придется купить минимум запчастей, если в вашем гараже завалялись старые моторы, шины, большие транспортные лыжи и подшипники.

Будьте внимательны при выборе двигателя для устройства, он должен быть не слишком мощным, но достаточно выносливым. Оптимальными параметрами для мотора являются:

• средний класс (мотоблок);
• ручное управление;
• сцепное устройство заднего типа.

Пневматик с таким двигателем будет расходовать немного бензина, не теряя маневренности, мощности и скорости. Одними из самых качественных моторов являются двигатели японской сборки, такие устройства проверены временем и испытаниями.

Перед тем как приступить к изготовлению машины, убедитесь, что в вашем распоряжении есть:

• устройство, для прогиба труб;
• аппарат для сварки;
• мелкие необходимые детали.

Конечно, двигатель будет играть в создании транспортного средства самую важную роль.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило – следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра. Материалом для самоделки могут послужить:

Материалом для самоделки могут послужить:

• обычная транспортерная лента и втулочно-роликовая цепь;
• автомобильные покрышки;
• ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

• Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм – ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
• Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
• Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
• Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы – покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

• Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
• Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

• Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
• Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
• Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
• Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

В каком случае имеет смысл приобрести мотокультиватор, а в каком — мотоблок?

Первый агрегат предназначен только для культивирования земли с помощью фрез. И хотя некоторые модели допускают использование других насадок, тем не менее эти насадки рассчитаны только на обработку почвы, а, кроме того, из-за малого веса мотокультиватора выполнять им серьезные земляные работы утомительно для оператора.

Мотоблоки — агрегаты с широким спектром навесного оборудования: плугом, окучником, культиватором, снегоуборщиком, щеткой, сено- и газонокосилкой, прицепом и др. То есть служат для решения самых разнообразных задач в течение круглого года. Они тяжелее и мощнее мотокультиваторов, поэтому лучше подходят для вспахивания целины и прочих земляных работ.

Какое навесное оборудование, не связанное с обработкой земли, можно приобрести? Существуют насадки для срезания травы — сегментные (фронтальные) или роторные сенокосилки.

Сегментные — традиционное решение, они представляют собой два полотна с заточенными зубьями, одно из которых имеет собственный привод (конструкция напоминает машинку для стрижки волос). Роторные скашивают растительность за счет закрепленных на раме двух режущих дисков. Эти диски — «плавающие», благодаря чему роторные косилки надежнее сегментных: наехав на препятствие, диски не ломаются (как зубья), а огибают его. К тому же в отличие от сегментной косилки роторная укладывает срезанную траву в ряд, и, чтобы убрать ее, не требуется дополнительного грaбления.

Отметим, что мотоблок с сенокосилкой любого типа не может выступать в роли газонокосилки, поскольку даже незначительная пробуксовка его колеса с направленным протектором способна привести к повреждению газона. Зато такой агрегат прекрасно справляется с грубостебельной растительностью высокой урожайности и может использоваться для скашивания зерновых культур и даже низкорослого кустарника.

Когда мотоблок долго не используется, следует сливать топливо из двигателя: со временем бензин теряет свои свойства, и, если этого не сделать, при запуске мотор будет глохнуть или работать с перебоями

Среди навесных инструментов к мотоблокам — устройства для расчистки снега: лопата (отвал), а также специальный снегоуборщик, имеющий шнекороторный механизм, который захватывает снег и через раструб выбрасывает его на расстояние до 10 м. Как правило, ширина снегозахвата — около 70 см, производительность агрегата — 2500 м²/ч. Для уборки свежевыпавшего снега глубиной до 10 см, а также для очистки территории от мусора предусмотрена другая насадка — щетка шириной 80— 100 см.

Наконец, немаловажный для многих потребителей аксессуар — тележка (прицеп) грузоподъемностью в среднем 300–350 кг, позволяющая перевозить различные грузы. Скорость передвижения машины с тележкой — 10–11 км/ч.

Такова номенклатура дополнительных принадлежностей к большинству моделей мотоблоков. Однако для агрегатов, рассчитанных на профессиональное применение, предусмотрены и другие насадки. Так, для некоторых моделей можно найти измельчитель сучьев, ворошитель сена, специальная фреза, с помощью которой можно за один проход подготовить даже каменистую целину к посадке газона, и др.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов создания мотособаки из мотоблока на гусеничном ходу своими руками. Как всегда все бюджетно и доступно для простого человека, и так поехали… Автором и конструктором разработчиком является Николай из г. Архангельска. Имея частный дом и приусадебный участок, у хозяина имеется и многофункциональный мотоблок «Тарпан» при помощи которого он возделывает землю на огороде, работы много по весне: вспашка, культивация, потом посадка картофеля, осенью уборка) вообщем мотоблок трудится весь весенне-осенний период, а вот зимой стоит себе в гараже без дела пылью обрастает) -Не дело подумал Николай!… Как это так, техника простаивает.., и задумал он смастерить из него некий снегоход или мотособаку.

Что касаемо самого мотоблока — то некаких изменений в заводскую конструкцию внесено не было, а вот гусеничная платформа, рама, гусеницы, ведущие звезды, механизм натяжения -это все сам Николай сделал своими руками.

Гусеница для вездехода сделаны из транспортерной ленты и ПВХ толстостенной трубы, траки прикручены к ленте с помощью болтов и гаек размер гусениц 80 Х 2300, толщина ленты составляет 4 мм. база по осям 670 мм + натяжение. Ведущие звезды выпилены из ПНД (полиэтилен низкого давления) Так же сделан механизм натяжения и рама гусеничной платформы. Получается что мотоблок просто устанавливается на платформу, закрепляется и все .. можно ехать)

Мото-собака дополнительно имеет в передней части небольшой кузовок с размерами 700 х 800 мм что позволяет разместить на нем часть поклажи (к примеру рюкзак, бур, ружьё итд) прицепом служат сани или полозья. По снегу идет уверенно и тянет нагрузку до 150 кг, скорость 5 км/ч, в принципе чтоб добраться до озера и обратно вполне нормально.

Давайте рассмотрим особенности конструкции узлы и агрегаты.

Материалы

1. транспортерная лента
2. ПНД (полиэтилен низкого давления)
3. ПВХ толстостенная труба
4. болты, гайки итд
5. проф-труба

Инструменты

1. сварочный инвертор
2. дрель
3. электролобзик
4. УШМ (болгарка)

Пошаговая инструкция по сборке мотособаки из мотоблока своими руками.

Гусеничная платформа сварена из профиля, траки сделаны из толстостенной ПВХ трубы, к транспортерной ленте крепятся болтами с одной стороны в 2х точках.

Механизм натяжения гусеницы.

Ведущая звездочка одевается на ось мотоблока.

Сборка платформы.Вот что получилось в итоге. Отличная техника для поездок на охоту и рыбалку по заснеженным дорогам.

Tweet

25 Поделились

Манипуляции с разборными валами

Мотобуксировщик, технические характеристики которого будут зависеть от элементов, используемых в процессе работы, может быть изготовлен самостоятельно, однако перед началом манипуляций необходимо продумать каждый шаг. В гусеничном блоке рекомендуется использовать разборные валы, выполняемые из подшипников и втулок. Последние тщательно вытачиваются для первых, при этом толщина стенок не должна превышать цифру в 5 миллиметров. Наиболее сильные нагрузки мотособака будет испытывать на заднюю ось. Она должна оказаться ведущей. К заднему валу для этого укрепляется приводная звездочка, которую нужно соединить с КПП. Это осуществляется посредством цепной передачи. Сани для мотобуксировщика вы можете изготовить самостоятельно с использованием деревянных полозьев и каркаса на основе пиломатериала. Помимо составных валов, конструкция должна обладать составными колесами. Каждый из них состоит из щек, габариты которых составляют 3 миллиметра. Помимо этого, используются зацепы в количестве нескольких десятков, они необходимы для сцепления с почвой. Они изготавливаются с использованием металлических труб. Для того чтобы добиться гашения вибрации колесами, на зацепах, а конкретно на их концах, устанавливаются резиновые втулки.

Колесные модули для мотобуксировщиков

Принцип работы мотобуксировщика или, как их еще называют, мотособаки, да и их традиционная конструкция предполагают, что мотоупряжка тащит ездока за собой либо в санях-волокушах, либо на лыжах, либо в тележке, но если водителя посадить на минивездеход верхом, то буксировщик превратится уже, скорее в миниснегоход или компактный мотовездеход. То есть, если вы сели верхом на собаку, то это уже не собака, а олень или лошадь. Некоторые обладатели мотобуксировщиков уже активно используют колесные и лыжные модули, устанавливая их на свой мотобуксировщик в летний и зимний периоды. Конструкция таких модулей существенно расширяет область и сферы круглогодичного применения традиционного буксировщика. Колесный или лыжный модуль быстро и легко отсоединяется от мотособаки и разбирается, что позволяет без проблем перевозить его в автомобиле.

Лыжный или колесный модуль к мото-буксировщику – это металлическая рама с парой подрессоренных лыж или колес, мотоциклетным рулем и сидением. На руль модуля выводятся все необходимые рычаги управления буксировщика. Рама крепится к платформе мотособаки при помощи четырех болтов.

Производитель заявляет, что мотобуксировщик, например, с лыжным модулем создает минимальное удельное давление на грунт, что позволяет такому мини-снегоходу более эффективно преодолевать рыхлый снег, а буксировщик с колесным модулем получает большую проходимость по заболоченным участкам и песку. Вместе с модулем любой мотобуксировщик в разы меньше весит, чем какой-либо снегоход или квадроцикл, к тому же, буксировщик с лыжным или колесным модулем значительно компактнее.

Какой двигатель использовать

Проблематично конкретно дать ответит на этот вопрос. Любой двигатель (как на бензине, так и на дизеле) имеет преимущества и недостатки. Бензин дорогой, а дизельное топливо при минусах быстро замерзает. Вездеходы, сделанные самостоятельно очень актуальны из-за того, что на их производстве есть много китайских агрегатов с мощными и высококачественными двигателями, которые можно заказать относительно недорого. Это дает возможность приобрести простое авто, а после модернизировать его по индивидуальному желанию. Двигатели считаются легкими в техобслуживании, их можно когда угодно использовать в качестве запчасти. Для того чтобы сделать ходовую часть профи рекомендуют применять в конструировании уникальную независимую колесную подвеску. Несмотря на то, что она простая по конструкции, строитель получает простое и комфортабельное в применении устройство.

Когда независимой подвески нет, то можно:

• применить простые пневмоколёса (от двух до четырех);
• сделать агрегат из мотоблоков на шинах низкого давления.

Раму разрешено использовать двух типов: плоскую или пространственную. В ситуации, когда транспортное средство конструируется:

• на гусеницах— оно цельное;
• на колесах — сочлененное.

Вторая система может использоваться и для техники на гусеничном ходу. Можно посмотреть видео.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

• грузоподъемностью;
• мощностью двигателя;
• типом трансмиссии;
• системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

Мотособака своими руками: фото сборки, видео испытаний

Самодельный мотособака сделанный своими руками Александром из Воронежа. Умелец собрал очень удобный, компактный и в то же время резвый мотобуксировщик для поездок на зимнюю рыбалку на реку Дон.

Для постройки самодельной мотособаки понадобились материалы:

• Двигатель «Lifan» мощностью 6,5 л. с.
• Гусеница шириной 380 мм.
• Ведущие звёзды, ролики от снегохода.
• Профильные трубы сечением 25 х 25 мм.
• Фанера.
• Цепь от мотоцикла.

Габаритные размеры буксировщика:

• Длина от крайних осей – 685 мм.
• Ширина – 480 мм.

Далее на фото показан процесс изготовления самоделки.

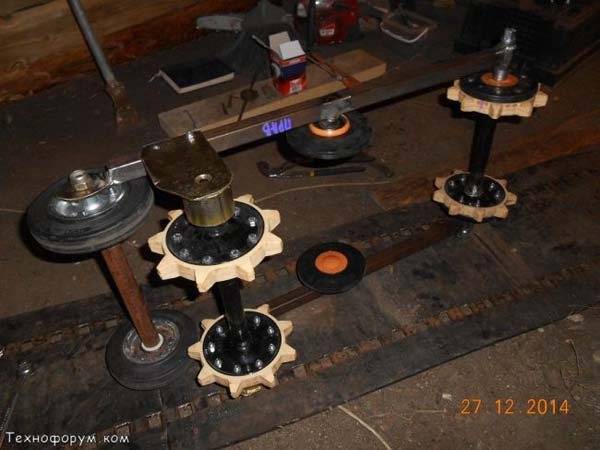

Рама мотособаки сварена из профильной трубы, на раме закреплена ось с ведущими звёздами и оси опорных колёс.

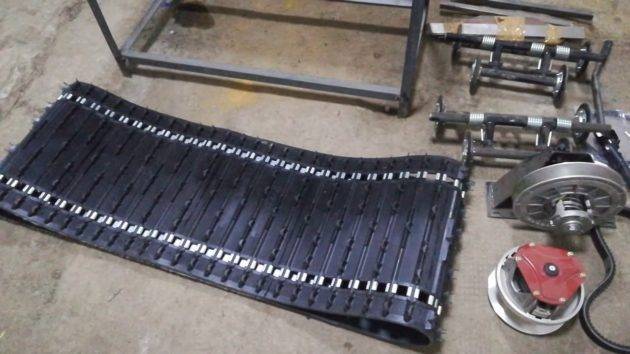

Примерка гусеницы.

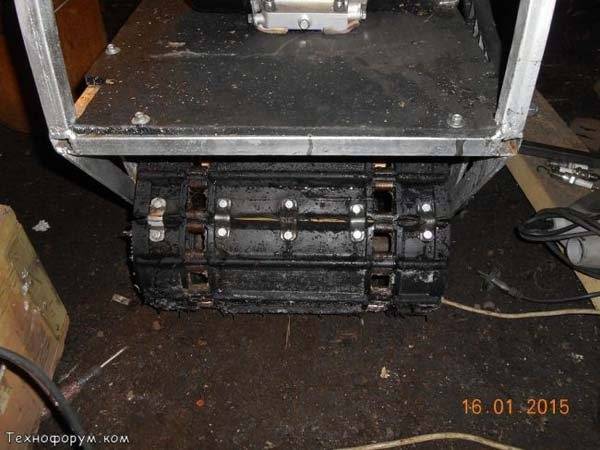

Гусеница укорочена по длине, и соединена через просверленные отверстия скобами.

Натяжка гусеницы.

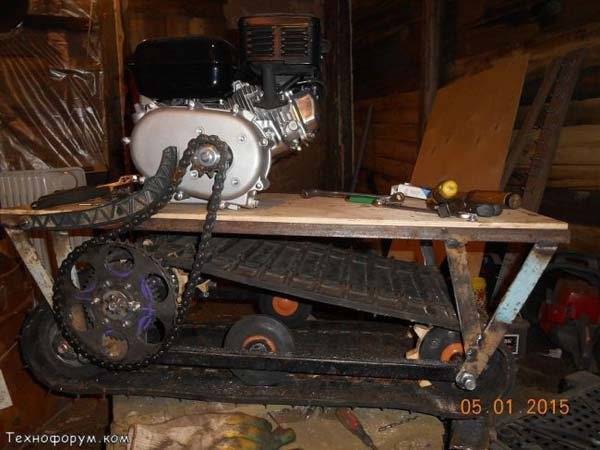

На раме болтами закреплена площадка из фанеры и установлен двигатель.

Привод от двигателя идёт по цепной передаче, передаточное число 1:7, для натяжки цепи предусмотрен натяжитель.

На видео автор решил протестировать ещё не полностью готовую самоделку.

Продолжение постройки мотособаки: с помощью приспособления, из труб были выгнуты дуги верхней части рамы.

Сварена верхняя часть рамы.

Сделана складывающаяся ручка.

При предварительной обкатке скобы на гусенице не выдержали и начали лопаться, соединение гусеницы пришлось переделать.

Самоделка готова, автор решил назвать свою мотособаку – «Пчелёныш».

Дополнительно были сварены из профильных труб сани для мотособаки, лыжи изготовлены из пластиковых труб диаметром 28 см и толщиной стенки 2 см. Сидение съёмное, под сидением из фанеры будет сделан короб под снаряжение для зимней рыбалки.

Конструкция мотобукса частично разборная, в разобранном состоянии он легко помещается в автомобиль.

Можно отправляться на рыбалку.

На мотобуксе можно очень быстро и удобно передвигаться по льду реки и искать наиболее рыбные места.

На фото: автор самодельного мотобуксировщика — Александр.

На видео мотособака уверенно тянет по снегу двоих наездников.

Популярные самоделки на нашем сайте

• Мопед из бензопилы: фото сборки, видео испытаний
• Самодельный гусеничный снегоход: фото сборки, видео…
• Самоделка из Москвича, амфибия 4 х 4: фото сборки,…
• Самодельный гусеничный вездеход «Хома»: фото сборки,…
• Компрессор ЗИЛ своими руками: фото, описание, видео
• Делаем плетень своими руками: фото, видео
• Летний душ своими руками на даче: фото, видео
• Газонокосилка своими руками: чертежи, фото, видео
• Квадроцикл сделанный своими руками: 40 фото сборки
• Багги своими руками из бензопилы: фото сборки
• Солнечная электростанция своими руками: фото сборки
• Снегоход своими руками: фото сборки самоделки
• Багги своими руками: фото пошаговой сборки
• Мотобуксировщик своими руками: фото сборки «мотособаки»
• Электросамокат своими руками: фото пошаговой сборки

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

• экономия топлива и общее удешевление конструкции;
• более высокая скорость движения;
• возможность сделать дополнительные отсеки для снастей.

Снегоход из мотоблока своими руками — лучшие самодельные устройства и механизмы. 110 фото и видео постройки снегохода

Без мотоблока в современности обходится мало какой огородник и садовод. В теплое время очень часто и густо используется такая техника в обычных ежедневных делах и никогда не простаивает. А вот в зимний период применение мотоблоку найти сложновато и это говорит о том, что машина просто будет стоять без дела.

Мастера домашних переделок придумали использование для мотоблока и в холода. По снегу не хочется передвигаться своим ходом, тем более, что кое-где снег достигает непроходимых объемов.

Именно поэтому из мотоблока на зиму делают снегоход. Это польза и для владельца и для самого оборудования, так как мотоблок не простаивает.

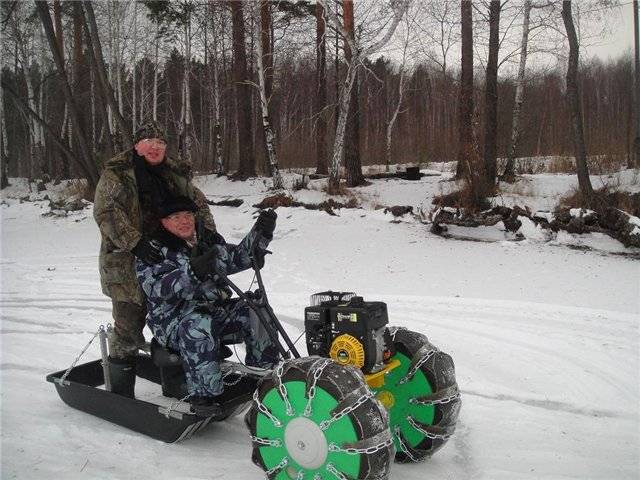

На фото снегохода из мотоблока, сделанного своими руками хорошо видно, что каждый делает такую модель, как ему хочется. Для тех, кто решил создать такой полезный агрегат потребуется выбрать, какой именно вариант ему ближе.

В нашей статье мы рассмотрим некоторые важные моменты для создания снегохода.

Краткое содержимое обзора:

Мотовелосипед из триммера – на что обратить внимание перед сборкой?

Прежде, чем начать собирать мотовелосипед своими руками из бензокосы, потребуется выбрать двигатель, который станет основой самоделки. Именно мощность ДВС напрямую влияет на тяговые характеристики и выносливость приспособления.

На практике лучше всего себя показали самоделки, оборудованные двигателями от триммеров с мощностью от 3 л. с. и выше. Каждый такой самокат с мотором способен перевозить 1 взрослого человека с ручной поклажей, имея, при этом, дополнительный запас крутящего момента.

Категорически не рекомендуется собирать самоделку на базе электрических двигателей от триммеров. Связано это с низким запасом мощности таких моторов, а также их неустойчивостью перед плохими погодными условиями

Если же другого выхода нет, и под рукой у изготовителя есть только электромотор, то при монтаже двигателя нужно уделить особое внимание его защите от внешних факторов: влаги, пыли, мусора. При дальнейшей эксплуатации самоката с электрическим мотором от триммера потребуется делать частые перерывы для охлаждения двигателя

В противном случае двигатель быстро выйдет из строя.

Разобравшись с мотором, нужно переходить к раме велосипеда. Ее потребуется оборудовать дополнительной платформой, на которой будет крепиться мотор и бак для топлива. При этом последний должен располагаться выше двигателя от триммера, чтобы горючее поступало к силовому агрегату естественным путем.

Очень важно, чтобы самодельные велосипеды с мотором от триммера были оборудованы удобным рулем, на ручки которого можно вынести все нужные для работы переключатели. Это упростит эксплуатацию самоделки при передвижении на высокой скорости
