Не заряжается аккумулятор шуруповерта Metabo

Техника безопасности и меры предосторожности

При использовании любого метода зарядки прибора необходимо быть аккуратным и соблюдать меры предосторожности:

1. Наблюдать за процессом. Когда аккумулятор наполнится энергией, процедуру прекращают. Иначе переполнение АКБ может привести к закипанию ее электрических элементов. При резком возрастании температуры маленькая искра вызовет взрыв всей конструкции.
2. Все детали должны правильно включаться в цепь. Во время сборки ведут строгий учет технических параметров устройства, обеспечивая безопасность процедуры и соблюдая полярность. ЗУ, сделанные своими руками, могут полностью испортить аккумулятор, исключая возможность его восстановления в дальнейшем.
3. АКБ заряжается за короткий промежуток времени при небольших различиях в характеристиках модулей (10-12 Вольт)

Перепаковка аккумуляторов шуруповерта

Если один или несколько (или все) элементов восстановить не удастся, придется прибегнуть к перепаковке АКБ. Эта процедура представляет собой замену неисправных банок. В некоторых случаях рационально полностью собрать батарею из элементов другого типа.

При частичной замене все виды аккумуляторов боятся перегрева, который может возникнуть во время пайки (особенно, неумелой). Но для Li-Ion элементов перегрев может оказаться критичным – внутри корпусов, кроме химических реагентов, находятся предохранительные устройства (клапан для стравливания излишнего давления и т.д.), выполненные большей частью, из пластика. Если под действием повышенной температуры произойдет их повреждение, дальнейшая эксплуатация будет опасной. Поэтому для замены надо брать аккумуляторы с уже установленными соединительными шинками.

Li-Ion аккумулятор с соединительными шинками.

Еще лучше приобрести готовые сборки АКБ. В этом случае процесс пайки полностью исключен.

Готовая сборка аккумуляторов 18650.

Полная или частичная замена элементов питания

Отбракованные элементы надо удалить из батареи, перерезав соединительные шинки. Вместо них надо приобрести новые банки. Если замена частичная, то покупаются элементы того же типа и той же емкости, в противном случае возникнут проблемы с зарядкой – вновь установленные элементы всегда будут либо недозаряженными, либо перезаряженными по сравнению с остальными банками.

В случае полной замены можно модернизировать АКБ – установить элементы другого типа или повышенной емкости (из-за совершенствования технологий может оказаться так, что это не приведет к увеличению габаритов). Если принято решение об установке банок другого типа, рациональнее применить литий-ионные аккумуляторы.

Переделка под литий-ионные источники питания

Если принято решение о полной замене АКБ, рационально рассмотреть вариант применения литий-ионных аккумуляторов вместо устаревших NiCd или NiMH. Батарею можно составить из широко распространенных Li-Ion элементов типоразмера 18650. Они выполняются в виде цилиндров высотой 65 мм и диаметром 18 мм (банки, оснащенные платой защиты, имеют несколько большую длину). Это решение оптимально для шуруповертов, которые часто используются и работают в условиях положительных температур.

Номинальное напряжение одного литиевого элемента – 3,7 вольт. Количество банок в батарее определяется рабочим напряжением шуруповерта. Так, для 12-вольтового инструмента потребуется 3 литий-ионных аккумулятора. Если взять большее количество банок, то увеличится напряжение. Это приведет к повышению крутящего момента и к снижению ресурса электромеханической части.

Можно попробовать установить элементы в штатный корпус АКБ, предварительно удалив старые аккумуляторы и лишние элементы крепления.

Удаление элементов крепления из корпуса штатной батареи с помощью фрезы.

Если это невозможно – можно сделать новый корпус. Обязательна установка платы балансира – она не даст отдельным ячейкам перезарядиться. При подборе корпуса надо предусмотреть место для этого устройства.

Плата балансировки на 4 ячейки.

Пошаговая инструкция по переделке в отдельной статье: Как перевести шуруповерт на литиевые аккумуляторы

Для закрепления информации рекомендуем ознакомится с методами из видео.

Следует понимать, что даже если батарею удалось оживить, ее ресурс будет ограниченным и проработает она недолго. Поэтому восстановление неисправных аккумуляторов шуруповерта надо считать временной мерой (кроме случая полной замены банок АКБ), и после даже удачной процедуры лучше приобрести новую батарею.

Аккумулятор для шуруповерта

Стоит отметить, что аккумуляторы практически для всех марок шуруповертов, независимо, в какой стране они производятся, имеют схожее устройство. Но каждый тип батарей имеет свои определенные свойства.

Если аккумулятор разобрать, то можно увидеть, что его устройство состоит из отдельных элементов, подключенных в общую цепь последовательно. Многие должны помнить еще со школьной скамьи, что у зарядных элементов, подключенных последовательно в одну электрическую цепь, увеличивается общая мощность.

Виды батарей

Никель-гидридная батарея

Имеет довольно высокую емкость, благодаря чему одной полной зарядки может хватить на 1500 циклов работы. Но при этом, ему требуется постоянная зарядка. Также этот тип батарей не рекомендуется использовать при низкой температуре воздуха.

Никель-кадмиевые батареи

Практически самые дешевые аккумуляторы с номинальным напряжением 12,5 V. У них небольшая емкость, поэтому разрядка происходит довольно быстро. Но их нельзя подзаряжать. Поэтому для продления срока работы этих батарей, их рекомендуется перед зарядкой, полностью разрядить. Достоинство никель-кадмиевых батарей – быстро заряжаются, при правильном уходе довольно долго эксплуатируются и хорошо работают при низкой температуре.

Литий-ионные батареи

Они имеют большую емкость, быстро заряжаются. Можно в любой период свободно делать подзарядку аккумулятора, но нельзя доводить его до полной разрядки. Также не рекомендуется использовать при низких температурах. Не переносят долгого хранения без периодичной разрядки и подзарядки (через определенное время хранения рекомендуется аккумулятору давать нагрузку).

Корпус аккумулятора

На корпусе аккумулятора имеется два контакта, обозначенных как плюс/минус для питания шуруповерта и 2 контакта для зарядки. К одному из зарядных контактов подключен термистор, в обязанность которого входит защита аккумуляторной батареи от перегревания во время зарядки. Термистор полностью отключает или понижает силу зарядного тока при нагреве батарей до температуры 50-60 градусов. Нагрев батарей часто происходит при интенсивной, так называемой «быстрой» зарядке.

Причины неисправности

Выход аккумуляторной батареи из строя возможен по разным причинам. Поэтому перед тем как попытаться ее восстановить, следует убедиться в целесообразности этого действия. Может случиться так, что трудоемкость и понесенные затраты на ее ремонт обойдутся дороже новой покупки.

Например, частым источником проблем, из-за которой батарея перестает работать – это ее длительный срок службы. У некоторых видов аккумуляторов, через некоторый период времени, снижается емкость батарей, и они при работе быстро разряжаются. Естественно, что в этом случае, скорее всего, восстановить их работоспособность не удастся.

Также существуют и некоторые другие неисправности:

1. повреждена контактная пайка между батареями;
2. выход из строя термистора;
3. выход из строя некоторых батарей аккумулятора.

Как проверить на исправность аккумулятор

Если первый визуальный осмотр АКБ неисправностей не выявил, то для окончательного диагноза надо попробовать зарядить батарею на другом заряднике. Так можно стопроцентно локализовать проблему – если аккумулятор на другом ЗУ тоже не заряжается, то неисправность в нем, а если заряжается – значит, все дело в зарядном.

В качестве окончательной проверки можно измерить напряжение на клеммах АКБ – если после попытки пополнения энергии напряжение на них заметно меньше номинального напряжения шуруповерта (в большинстве случаев оно указано на корпусе АКБ), то аккумулятор неработоспособен.

В видео наглядно показан способ проверки.

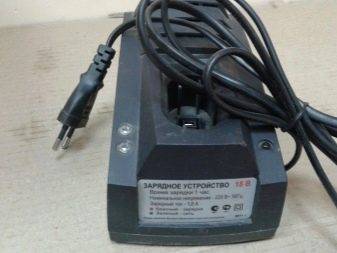

Чем можно зарядить?

Если нужного зарядного устройства нет, существуют три способа решения проблемы:

• использовать зарядное устройство автомобиля;
• купить стандартную универсальную зарядку;
• переделать электрический инструмент под питание от внешнего аккумулятора.

Если выбрано решение воспользоваться автомобильным зарядником, нужно учесть, что батареи шуруповертов имеют собственные характеристики, они отличны от автомобильных аккумуляторов из свинца. Подойти может только та зарядка, которая будет оборудована электроникой с регулировкой тока и напряжения. Здесь придется выбирать зарядный ток, ведь нужное значение может попросту не вписаться в диапазон работы. Это, в свою очередь, может заставить пользователя ограничивать ток посредством балластового сопротивления.

Универсальное устройство приобретают в том случае, если, помимо самого шуруповерта, в доме есть приборы, работающие от аккумуляторов. Достоинством таких приспособлений является масса настроек, посредством которых мастер может определиться с нужным режимом зарядки шуруповерта и подобрать правильный вариант для аккумулятора шуруповерта. Если имеющийся шуруповерт уже старый, покупка внешнего источника тока нецелесообразна и попросту затратна

Выбирая выпрямитель для автомобильных аккумуляторов, важно обращать внимание на полярность. Поэтому стоит держать под рукой тестер. Да и заряжать шуруповерт нужно под постоянным наблюдением

Да и заряжать шуруповерт нужно под постоянным наблюдением.

Можно купить зарядное устройство прямого тока, которое будет соответствовать нужным параметрам аккумулятора шуруповерта

Для этого при покупке обращают внимание на три фактора: зарядный ток, мощность, а также емкость. Вполне возможно, что придется модернизировать устройство, оборудуя специальную защиту, для чего приобретают плавкий предохранитель на 10 ампер, который включают в электросеть

Что касается провода, придется приобретать вариант с большим сечением (по сравнению с обычной проводкой).

Устройство батареи шуруповёрта

Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.

Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.

Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой

Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.

Как проверить батарейки в аккумуляторе

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.

Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.

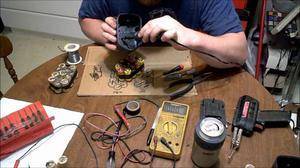

Для восстановления батареи шуруповёрта нужен мультиметр

Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.

Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.

Как выбрать аккумуляторные банки под замену

Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

На корпусе банок указаны ключевые параметры

Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.

Комментарии

Вещь конечно полезная, но как по мне, то немного лишняя, а кроме того не всегда безопасная. Если Ваш шуруповерт работает от напряжения 12 или 13В можно произвести поиск более простым методом.
Поэтому необходимо определить место поломки.
Алгоритм работы схемы довольно прост.
Это значит, что он загрязнет пылью от щеток.
Со временем из-за износа и влажности кнопка SK1 «Пуск» начинает плохо срабатывать, а иногда и вообще отказывает.

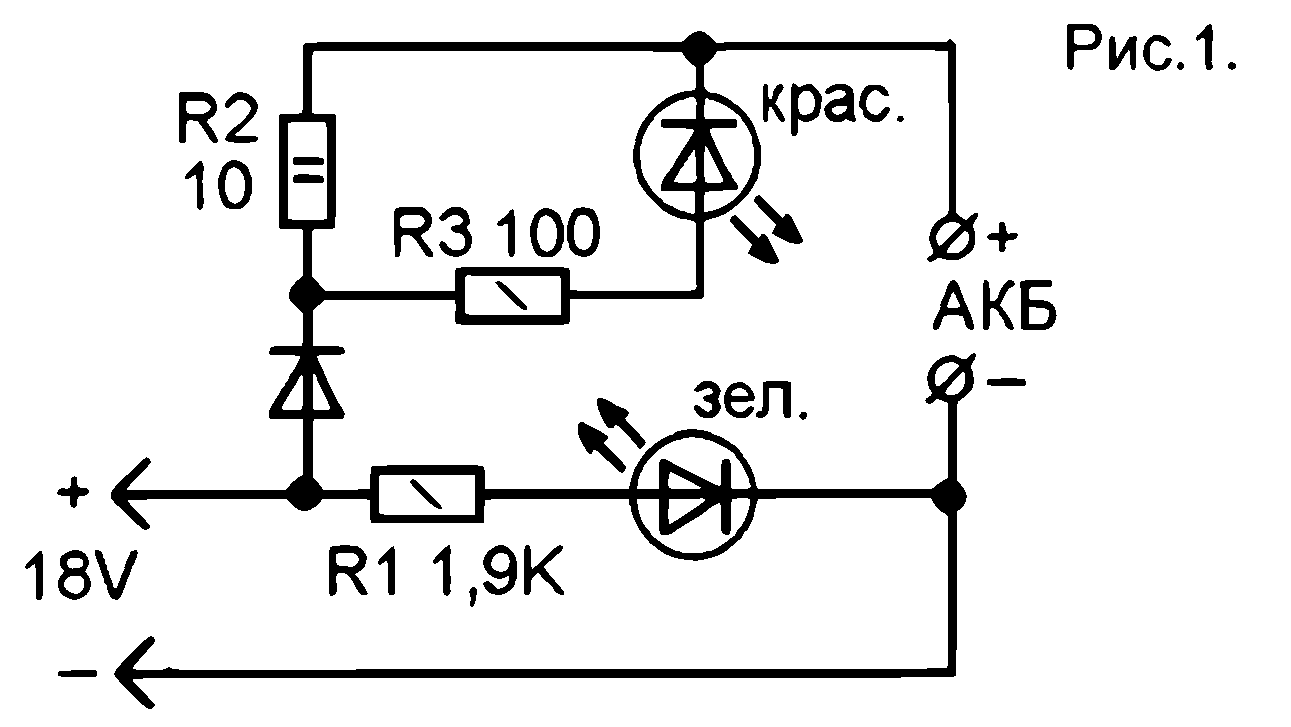

Для начала взглянем на принципиальную схему. Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров.
Этот метод эффективен в том случае, если электролит в наличии, но потерял объем. Воспользовавшись паяльником, разъедините 2 элемента на следующем рисунке указано стрелкой.
Восстановление аккумулятора шуруповерта в домашних условиях.

Если шуруповерт не заряжается — что делать?

В предыдущих разделах мы рассмотрели специфику эксплуатации тех или иных элементов питания для шуруповертов. Эта информация важна, чтобы понять, каким образом можно восстановить оптимальные показатели работы инструмента в случае, если батарея «садится».

Как уже ясно, чаще всего причина кроется в неправильном подходе к процессу зарядки той или иной батареи и особенностям ее хранения. Но что можно сделать, если не заряжается аккумулятор шуруповерта, а условия эксплуатации самих элементов выполнялись верно?

Прежде всего, проверьте контакты между клеммами АКБ вашего инструмента и зарядника: нередко ток заряда идет плохо, либо не идет вообще именно по причине слабого контакта. Если это так, выход из положения довольно простой: аккуратно разберите зарядник и подогните его клеммы.

Окисление и попадание внутрь зарядного устройства грязи и пыли также могут стать причиной того, почему батарея не заряжается. Главными признаками этого, как правило, являются сокращение времени процесса заряда и работы самого шуруповерта. Все, что нужно сделать, чтобы этого не происходило — следить за чистотой контактов и протирать их.

В заключение следует еще раз упомянуть о такой возможности, как переборка батарейного блока, результатом которой может стать либо его полная замена, либо частичная замена вышедших из строя батареек на рабочие. При полной замене блока можно полностью зарядить аккумулятор, а потом уже пользоваться им до разряда. А если производится частичная замена элементов, нужно обязательно «выровнять» уровень заряда, «прокачав» собранный батарейный блок 2-3 раза по полному циклу.

Если мастер, который регулярно пользуется шуруповертом, аккуратно обращается с самим инструментом и знает особенности разных элементов питания, он легко может найти причину того, почему батарейки «садятся», или не идет ток заряда

Поэтому так важно обладать базовыми знаниями как о самом электроинструменте, так и о тех элементах питания, которые в нем устанавливаются

Определение неисправности и восстановление аккумулятора шуруповерта

Прежде чем приступать к ремонту аккумулятора, следует определить его неисправность, иначе ремонт сделать будет довольно сложно или совсем невозможно. Нужно отметить, что выход из строя одновременно всех элементов аккумулятора невозможен, за исключением редких случаев, когда могло произойти длительное замыкание выходных клемм батареи.

Для определения неисправности следует:

1. Поставить батарею на зарядку и дождаться, пока она полностью зарядится.
2. После этого разобрать корпус, и замерить напряжение каждого зарядного элемента. Разница напряжения по банкам для никель-кадмиевых батарей, может быть в пределах 1,2-1,4 V, а разность литиевых может быть около 3,8 V.
3. Банки, имеющие напряжение меньше номинального, следует пометить. После чего, аккумулятор нужно снова собрать и дать ему полную нагрузку до ощутимой разрядки.
4. Затем батарею снова разобрать и по новой произвести замеры напряжения каждой банки.
5. Обычно самая большая просадка напряжения будет в помеченных элементах, которые нужно будет «реанимировать» или просто заменить.

Если для работы шуруповерта необходимо напряжение 12 V, можно попытаться найти неисправные элементы более простым способом. Для этого нужно:

1. Произвести полную зарядку аккумулятора, после этого его разобрать и замерять напряжение каждого элемента.
2. Затем с помощью 12 вольтовой лампочки полностью его разрядить и снова замерять напряжение всех элементов, чтобы определить, какие из них неисправны.

Вместо лампочки, можно использовать подходящий по напряжению резистор.

Ремонт и замена элементов аккумулятора шуруповерта

Наиболее эффективный метод, как восстановить аккумулятор шуруповерта – это простая замена вышедших из строя зарядных элементов, которые были обнаружены во время их проверки.

Важно. Приобретенные элементы должны по своей емкости и габаритам четко совпадать с заменяемыми

Для ремонта нужно будет приготовить: паяльник, оловянный припой и спиртовой флюс (желательно).

Сам процесс замены зарядных элементов не предоставляет какой-либо сложности, лишь бы был навык в пайке.

Восстановление аккумулятора шуруповерта

Внимание. Чтобы не нанести вред аккумулятору при работе с паяльником, пайку нужно производить быстро

Для соединения элементов рекомендуется использовать родные пластины, а при невозможности их использовать, полностью заменить их на такие же по размеру, но из меди. Это нужно для правильного процесса зарядки. При разном сечении соединительных пластин между элементами, они будут нагреваться, и естественно, для защиты заряжающихся банок будет постоянно срабатывать термистор.

Нужно внимательно отнестись к сборке батарей. Соединение должно быть последовательным – минус каждой батареи подсоединяется к плюсу следующего элемента.

После полной сборки всех элементов, производится выравнивание их потенциалов, так как они на данное время будут разными. Для этого нужно провести определенный цикл зарядки/разрядки. Отремонтированный аккумулятор полностью заряжается, после чего он должен примерно сутки отстояться. Через сутки нужно измерять напряжение по отдельности всех элементов, и если сборка была произведена правильно, показатель напряжения каждого элемента должен соответствовать 1,2 V.

После этого батарею следует снова полностью разрядить. Для этого собранному аккумулятору, при помощи шуруповерта, дается полная максимальная нагрузка до его полной разрядки. Главное не перегружать сам шуруповерт, чтобы его не пришлось в будущем ремонтировать. Эту процедуру зарядки/разрядки нужно повторить несколько раз подряд.

Таким же образом примерно каждые три месяца, рекомендуется проводить процедуру по стиранию «эффекта памяти», которая продлит работу аккумулятора и самого шуруповерта.

Сколько по времени нужно заряжать АКБ шуруповерта

Многих интересует, как долго будет длиться подзарядка шуруповерта. Продолжительность данной процедуры во многом зависит от используемого вида зарядки. Например, если инструмент подключается к импульсному устройству, процесс длится всего час. За это время шуруповерт сможет полностью зарядиться.

Некоторые люди пользуются обычными, не импульсными ЗУ. В таких случаях инструмент будет заряжаться в разы дольше. Подзарядка закончится в течение 5-8 часов.

Каждый такой инструмент продается с инструкцией. Перед тем, как зарядить аккумулятор шуруповерта, надо с ней ознакомиться. В инструкции можно узнать более точную информацию о том, сколько времени должна длиться зарядка.

Можно ли заряжать АКБ без контроллера

Контроллер при зарядке АКБ – узел не главный. Но очень важный. Он поддерживает режимы пополнения запасов энергии и не допускает перезаряда (а иногда перегрева), может автоматически проводить тренировочные циклы, выполнять замеры параметров батареи. Эти режимы различны у каждого из трех типов батарей, применяемых в шуруповертах:

• литий-ионных;
• никель-кадмиевых;
• литий-металлогидридных.

Несоблюдение предписанных режимов сокращает срок службы АКБ и не позволяет использовать емкость полностью. При отсутствии контроллера регулировать выходные параметры ЗУ придется самостоятельно в течение всего процесса.

Распространённый метод восстановления Ni─Cd аккумуляторов?

На тему восстановления Ni─Cd аккумуляторов есть достаточно много статей и видеороликов в интернете. Большинство из них касается восстановления аккумуляторов от шуруповёртов и другого портативного инструмента. Это неудивительно, поскольку такие батареи стоят достаточно дорого и зачастую их ещё нужно поискать. В основном при восстановлении никель─кадмиевых аккумуляторов используется одна методика, которую мы сейчас опишем.

На изображении ниже представлен аккумулятор от шуруповёрта в сборе и его начинка.

Аккумулятор от шуруповёрта

А на следующем фото представлена одна батарейка этой сборки.

Одна Ni-Cd батарейка из аккумулятора

При этом ток должен быть гораздо больше ёмкости батареи (в десятки раз)

Методика восстановления пригодна для никель─кадмиевых аккумуляторов. Не путать с никель─металлогидридными. Опробована она была на моделях рулонного типа. В принципе подходит для батареек любого возраста и даже потёкших. Конечно, чем старше будет аккумулятор, тем меньше шансов будет его восстановить.
Что понадобиться при проведении процедуры восстановления:

• другая рабочая аккумуляторная батарея с сильным током. Это может быть аккумулятор от источника бесперебойного питания, автомобильный аккумулятор и т. п.;
• крокодилы, куски провода. Куски провода должны иметь длину около 10 сантиметров и сечение не менее 1,5 мм2;
• мультиметр для контроля напряжения;
• средства защиты (перчатки, очки).

В идеале следует проводить процедуру на каждой батарейке (1,2 вольта) по отдельности, а не на все сборке сразу. В этом случае процедура восстановления будет проходить эффективнее и вторую батарею можно будет использовать меньшей мощности (вполне хватит стандартной автомобильной АКБ или аккумулятора из источника бесперебойного питания).

Итак, по порядку, что нужно делать:

Находите у восстанавливаемой батарейки (или у всего блока шуруповёрта, если восстанавливаете целиком) плюс и минус;
Затем при помощи куска провода и крокодилов соединяете минусы;
Потом к одному из плюсовых контактов крепится второй кусок провода;
После этого нужно свободным концом провода быстро касаться оставшегося свободным плюсового контакта

Здесь важно делать касания быстро и кратковременно (2─3 касания в секунду). Эта процедура продолжается 3─4 секунды

Важно не допускать приварки провода в месте касания.

Перезапуск аккумулятора

Вообще, рекомендуется касаться проводом не самого вывода батареи, а сначала прикрепить к нему крокодил или пластину. И уже касаться их.

После проведения одного цикла таких касаний делается замер напряжения на восстанавливаемой батарее. Если не появилось, то делаете ещё один цикл. После того, как на батарейке появится напряжение, она ставится на зарядку до набора своей ёмкости. Скорее всего, она будет меньше номинала. Рекомендуется ещё сделать несколько циклов заряд-разряд для тренировки аккумулятора. Подробно о том, как заряжать Ni-Cd аккумуляторы читайте по указанной ссылке.

Почитав отзывы об этом методе восстановления, стало ясно, что он дает лишь кратковременное улучшение состояния батареи. Аккумулятор действительно начинал работать, заряжаться, разряжаться, набирать ёмкость, но впадал некоторое время, «что в кому». Я так понимаю, что это происходит по причине того, что не устранялся источник проблемы. В результате прожига устранялись дендриты, вызывавшие микрозамыкания, и батарейка оживала. Но поскольку состав и объём электролита нарушены, всё возвращалось в исходное состояние.

После поисков в интернете был найден ещё один, более совершенный метод восстановления Ni─Cd аккумуляторных батарей. Советуем также прочитать материал про то, как восстановить Ni─MH аккумуляторы.

Общие правила зарядки аккумуляторов шуруповертов

Аккумуляторных батарей множество и для каждой есть свои регламенты зарядки. Даже в случае с аккумуляторами для автомобилей. Но есть общие правила для всех элементов питания и их стоит придерживаться.

Пользоваться лучше оригинальными ЗУ – зарядными устройствами, которые идут с завода в комплекте с шуруповертом.  Никогда не заряжать батарею в помещении, где температура больше 40 °С. Не допускается попадание на корпус элементов прямого солнечного света.

Когда шуруповерт достигнет пика зарядки, об этом оповестит индикатор на зарядном устройстве. Такое оповещение есть на некоторых китайских ЗУ от Deko. После того, как АКБ остынет, ее можно вставить в шуруповерт и начинать работать.

Блок питания для шуруповерта

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

Разобранный корпус АКБ

Особенности выбора литиевых аккумуляторов

Литий-ионное поколение является наиболее современным

При выборе аккумулятора необходимо обращать внимание на следующие показатели:

• Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
• Скорость зарядки (максимум 2 часа).
• Цена (не более 50 % стоимости шуруповерта).
• Особенность работы на полной мощности.
• Память уровня заряда.
• Самозарядка.
• Габариты.
• Устойчивость к температурным перепадам.

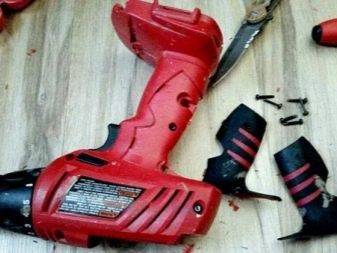

Демонтаж корпуса аккумулятора

Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.

После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.

АКБ без корпуса

Типы соединений элементов в батареи

Принято выделять:

• Последовательное соединение — положительный полюс соединяется с отрицательным.
• Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.

Пайка блоков питания

Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.

Пайка проводов АКБ с модулем

Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Зарядка

Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:

• Со встроенным блоком питания.
• С внешним блоком.
• Импульсивные.

Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта

Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда

Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево. Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент

Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.
