Окучник из бензопилы своими руками

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

• рамы;
• двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
• подвески, имеющей амортизатор;
• руля;
• пассажирского сиденья;
• лыж либо гусениц;
• системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Особенности

Обычно при выращивании картофеля его окучивают тяпками. Но такой способ недостаточно производителен, а подчас и весьма утомителен. Обработать крупный приусадебный участок или большое поле вручную могут далеко не все. Потому окучник для картофеля действительно помогает хозяевам. Надо только правильно выбрать конкретный вид механизма.

Простейшие ручные окучники могут не только окучить землю (что следует уже из их названия), но и разрыхлить ее. Гарантируется, при должном умении, безупречная обработка почвы. Готовые инструменты стоят сравнительно недорого. Доработанный же окучник цепляют к трактору.

Составными частями изделия являются:

• пара штампованных колес;
• навесная сцепка;
• рама из стали;
• отвалы;
• железные лапы.

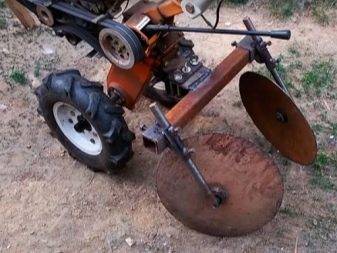

Окучники могут использоваться и в связке с мотоблоками. Для этого нет необходимости в каком-то особом устройстве. Надо только прицепить обычную окучивающую машину. Но, так или иначе, люди не желают переплачивать за то, что можно сделать своими руками. Попробуем разобраться в этом.

Самодельные культиваторы – достоинства сборки

Многие энтузиасты приступают к самостоятельному конструированию мотокультиваторов не только из-за значительной экономии денег. Среди других важных преимуществ собственноручного изготовления сельхозагрегата выделяется:

• возможность оснащения мотокультиватора тем набором функций, которые будут действительно важны при его использовании на участке;
• отсутствие необходимости производить частое обслуживание и регулярный ремонт – при условии использования надежных деталей во время сборки мотокультиватора, самодельная техника получится в разы выносливее и долговечнее, особенно если сравнивать ее с некоторыми китайскими моделями;
• возможность настройки рабочих узлов сельхозагрегата так, как это нужно для работы в конкретных условиях эксплуатации.

Вместе с тем важно помнить, что культиватор из бензопилы получится по-настоящему надежным и эффективным только тогда, когда оператор тщательно подготовится к сборке и будет действовать строго по алгоритму. В противном случае изготовитель получит сельхозагрегат, который будет часто ломаться и не показывать должной производительности на огороде

Это интересно: Мотокультиватор Robix (Робикс): модели их характеристики, видео

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

• Двигателя;
• Топливного бака;
• Рамы;
• Промежуточного вала.

Читать также: Физические свойства углеродистых сталей

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
3. К верхним поперечным уголкам рамы прикрепите мотор;
4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.

Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Как сделать мопед из бензопилы или велосипед с мотором

Самодельный мопед из бензопилы вряд ли сравнится с промышленным вариантом прибора, но в качестве своеобразной взрослой игрушки он вполне сгодится. По большому счету приспособление представляет собой не мопед, а велосипед с двигателем от бензопилы. Это связано с тем, что чаще всего применяется именно старая рама от этого транспортного средства.

Мопед с применением бензопилы сможет разгоняться до 30 км/ч.

На заметку! Более продвинутые умельцы берут не готовую раму от старого велосипеда, а самостоятельно изготавливают для этой цели сварную конструкцию из металлических труб или квадратного профиля. А вот основные узлы, включая подшипники, предпочитают использовать заводские.

Перед тем как поставить двигатель от бензопилы на велосипед, следует позаботиться о наличии деталей, таких как:

• рама;
• двигатель с бензобаком;
• редуктор с передаточным соотношением 18:1;
• амортизаторы;
• тормоза.

Любой двигатель на велосипед от бензопилы должен дополняться редуктором, чтобы была возможность регулировать вращение колес. Иногда вместо редуктора применяются зубчатые пары, соединенные между собой цепью от велосипеда. Если за основу брать горный вариант велосипеда, то здесь в большей степени подойдет редуктор с передаточным числом 1:15 или 1:20, дополненный вариатором. Главное преимущество горного велосипеда с мотором от бензопилы состоит в том, что в отличие от обычного устройства его получится разогнать до 30 км/ч.

Другим простым в исполнении транспортным средством считается карт из бензопилы, напоминающий упрощенную модель автомобиля, которая применяется в основном для кольцевых гонок. Прибор лишен цельного корпуса, в нем нет амортизаторов. Минимальное количество деталей позволяет облегчить конструкцию и обеспечить ему большую скорость передвижения.

Для велосипеда понадобиться не только двигатель от бензопилы, но также и редуктор.

Рама чаще всего варится самостоятельно из металлопрофиля, а в качестве донора колес используются старые тележки. В качестве привода на заднюю ось применяют велосипедную цепь, а также понадобится рулевая трапеция. Чтобы собрать корпус, потребуется использование сварочного аппарата. Некоторые считают карт, выполненный своими руками, детским автомобилем с бензиновым двигателем, но нужно учитывать, что транспортное средство способно развивать приличную скорость.

Какие еще можно выполнить самоделки из бензопилы

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, оснастить приводом можно детский или взрослый самокат, который сможет разгоняться до скорости 10-15 км/ч. Главные преимущества использования самоката – высокая маневренность и отсутствие необходимости большого пространства для хранения. Тем более что для изготовления не придется разбирать бензопилу на детали. Нужно будет снять только шину и пильную цепь, которая заменяется велосипедной и служит деталью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать и небольшую мобильную электростанцию, которая достигает мощности 5 кВт. Чтобы создать генератор, от бензопилы потребуются мотор, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

Довольно часто цепи от бензопил в своей работе используют ковали.

У ковалей пользуются популярностью некоторые самоделки из цепи от бензопилы, например, некоторые создают цельнокованые ножи. Для этого цепь делится на куски, из которых потом и сваривают основания клинков путем накаливания их до 850 °C. Прессование расплавленной цепи происходит до тех пор, пока не пропадут пустоты между звеньями.

Для создания самоделок из бензопилы требуется знать основы простой механики, потому как нужно правильно соединить между собой все элементы. Не следует приобретать для изобретения дорогостоящий инструмент, для этого подойдут и бюджетные модели бензопил. При покупке необходимо учесть, что пила обязана легко разбираться, а детали для нее должны быть доступны в продаже. Для изготовления приспособлений лучше брать уже готовые чертежи, особенно если ранее не было опыта создания самодельных приборов.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

• достаточная мощность полученного аппарата – до 4л.с.;
• компактность, небольшие габариты мотоблока;
• небольшой вес, маневренность, мобильность;
• экономичный расход ГСМ;
• двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
• мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Сборка каркаса окучника

Рисунок 1. Схема грядиля без дисков. Окучник для картофеля должен выполнять сразу несколько функций одновременно. Поэтому рекомендуется сделать его регулируемым. Следует взять основную самую длинную трубку и в центральной ее части проделать отверстие. Далее от этого отверстия нужно отступать равные расстояния и проделывать еще отверстия. После этого нужно в это отверстие вставить трубку-переходник, а в нее — трубку для задней тяги.

Такое вот крепление будет обеспечивать более удобную работу плугом и позволит приспособить его для человека любого роста. Особенно это удобно для престарелых людей. Ведь в данном случае при работе с окучником не придется сильно нагибаться, регулируя нужную высоту. Необходимо будет только переставить трубку-переходник в другое отверстие на основной трубке.

Теперь необходимо сделать подвижную часть на окучник своими руками. Для этой цели следует присоединить трубку для передней тяги к основной ручке при помощи шарнира или сварочного аппарата. После этого нужно присоединить талреп, который даст возможность самостоятельно регулировать угол наклона.

Когда необходимый оптимальный угол наклона передней тяги будет выбран, рекомендуется прикрутить талреп на болты. Так плуг будет более надежным, со временем не поломается. В случае необходимости можно будет прикрепить болты в других местах.

Далее следует правильно изогнуть основную ручку. Здесь нужно работать не спеша и очень внимательно, чтобы в результате не испортить трубку. Помните о том, что оптимальный угол равен 15° (рекомендуется использовать транспортир во время работы). Начинать гнуть трубку нужно примерно через 40 см от конца.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

• достаточная мощность полученного аппарата – до 4л.с.;
• компактность, небольшие габариты мотоблока;
• небольшой вес, маневренность, мобильность;
• экономичный расход ГСМ;
• двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
• мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Как сделать мотоблок из бензопилы своими руками

Имея доступные небольшие участки, чтобы приобрести мотоблок за большие деньги, на самом деле, это необоснованно. В дополнение к прямому устройству вам также необходимо регулярно приобретать другие необходимые предметы:

Читайте:

2. Дополнительное оборудование;

3. Смазочные материалы;

4. Воспламеняющиеся вещества.

Вот почему для облегчения финансовых отходов, стоит попробовать создать мотоцикл из бензопилы самостоятельно.

Непосредственный активный процесс начинается с изготовления рамки. Он имеет форму куба с углами 3232 миллиметра. Главный двигатель прикреплен к поперечным верхним углам рамы. Топливный бак установлен немного ниже на кронштейнах. Вертикальные стойки переднего плана имеют на себе промежуточные опоры вала. Чтобы установить подшипники ходовой части, необходимо подключить специальные опоры к продольным углам.

Как сделать лодочный мотор из бензопилы своими руками?

Подготовив все требуемые для работы схемы и инструменты, можно переходить непосредственно к сборке лодочного мотора.

Алгоритм работы выглядит следующим образом:

Сперва нужно переделать заводскую муфту имеющейся бензопилы. Для этого потребуется выточить чашку  требуемых размеров, а также заменить штатную пружину. Например, если под руками есть подходящий металлический вал, 2 роликовых подшипника с маркировкой 941/12, а также 2 детали типа 7000 CD, то для сборки лодочного мотора подойдет выточенная чашка, толщиной 16,5 и внешним диаметром 78 мм. Эта чашка будет хорошо взаимодействовать с роликовыми подшипниками, показывая стабильную работу при пониженном трении. Для крепления чашки потребуются три скобы, которые должны быть зафиксированы в пазах. Для изготовления скоб лучше всего использовать металлический уголок, в котором одна сторона сделана в форме трапеции и имеет 25 мм в длину. При помощи скоб потребуется соединить крышку муфты и чашку. После этого крепежные скобы нужно зажать шайбой и винтом; После выполненных действий высота готовой конструкции с учетом экрана, корпуса и расстояния до опорной пластины должна составить не более 10 см. Расстояние от первой штатной шпильки до вала должно быть равным 5,4 см. Так как общая масса конструкции составит около 4,5 кг, то для ее крепления потребуется использовать шпильку, с нанесенной на нее метрической резьбой с шагом 1 мм и диаметром 8 мм; Для крепления вала и используемого мотора нужно подготовить швеллер. При помощи болгарки из него потребуется вырезать заготовку подходящих размеров и просверлить в ней отверстие под болт. После этого останется соединить бензопилу с готовой конструкцией; После этого нужно сделать поворотный узел. С этой целью нужно взять отрезок металлической трубы, диаметр которой будет на несколько миллиметров больше диаметра вала. Также для сборки узла потребуется предварительно приваренный уголок, полая металлическая направляющая с шестью гранями, металлическая заготовка с прямоугольным сечением и прочный металлический стержень нужного диаметра . В заготовке потребуется вырезать ручку, кромки которой следует зачистить. Затем на концах используемого стержня потребуется нарезать резьбу, после чего весь узел нужно установить на вал и закрепить в самом удобном для этого месте; В конце останется адаптировать редукторный вал с используемым для сборки винтом. Если этой детали в наличии нет, то потребуется сделать ее самостоятельно. Для этого из листовой стали нужно вырезать заготовку, в которую следует залить эпоксидный клей и стеклоткань. После этого готовый винт потребуется очистить от заусенцев и покрасить

При изготовлении винта для лодочного мотора из бензопилы очень важно соблюдать все размеры и пропорции его лопастей. В противном случае одна из частей винта будет поддаваться повышенной нагрузке, из-за чего элемент очень быстро сломается

https://youtube.com/watch?v=n1H4olf_30E

Нужно отметить, что самодельные лодочные моторы из бензопилы рассчитаны на передвижение резиновой лодки с двумя взрослыми пассажирами со скоростью не более 20 км/ч. Если регулярно увеличивать скорость, то это приведет к чрезмерной нагрузке на двигатель бензопилы. Он быстро перегреется и выйдет из строя. В результате владельцу бензопилы придется менять все уплотнители, цилиндро-поршневую группу мотора, а также заново отрегулировать карбюратор.
