Паяльная станция

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

  1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
  2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

  1. Поток воздуха сдувает мелкие детали.
  2. Неравномерный прогрев поверхности.
  3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

  • Диаметр наконечника;
  • Мощность;
  • Производительность турбины;
  • Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

  • Корпус;
  • Нагревательная часть;
  • Устройство, посредством которого будет подаваться воздух;
  • Держатель;
  • Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Для чего нужна станция

Блок питания для шуруповерта 12в своими руками

Современное радиотехническое и электронное оборудование включает в свой состав печатные платы, которые выполнены по технологии двухстороннего монтажа элементов. Провести качественную замену детали без перегрева контактной площадки и самой детали очень сложно. Статическое электричество может выводить из строя некоторые элементы. Выпаять микросхему с числом выводов от 4-х и более обычным паяльником просто невозможно.

Электронная регулировка температуры жала, отсос припоя и применение специальных насадок, входящих в комплект станции, позволяют провести эту работу. При снятии паяльника с подставки на него подаётся выставленное напряжение, и он готов к работе.

Если происходит активный отбор температуры с рабочей поверхности, блок увеличивает подачу напряжения для дополнительного нагрева. Это возможно, потому что в паяльник встроен температурный датчик, передающий информацию на блок управления. В тот момент, когда паяльник лежит на подставке, он находится в режиме ожидания с минимальным подогревом. За счёт этого продляется срок эксплуатации жала.

Паяльная станция позволяет контролировать температурный режим монтажных или демонтажных работ. Использование двухканальных аппаратов даёт возможность выставлять температурный режим для каждого паяльника индивидуально.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

  • Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.

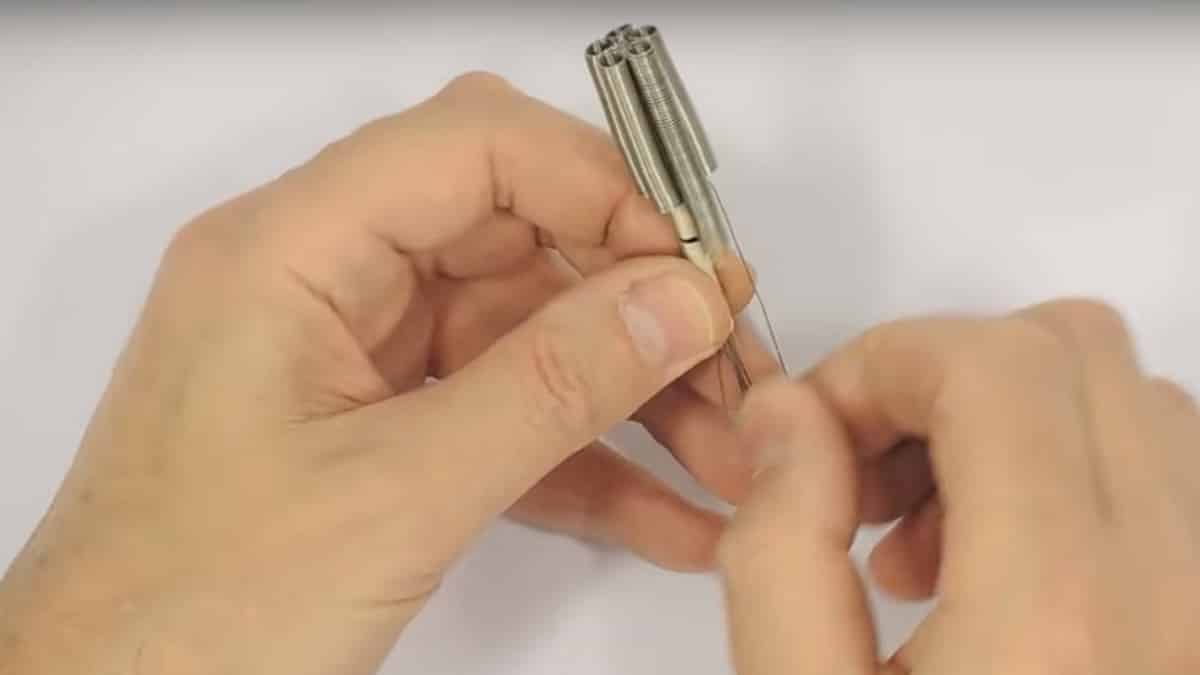

    Рис. 3: намотайте нагревательный элемент

  • Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
  • В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
  • Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

  • Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
  • Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.

    Рис. 5. Наденьте шайбу

  • Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.

    Рис. 6: прикрутите сопло к стакану

  • Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
  • Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
  • Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
  • Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.

    Рис. 7. соедините все элементы в корпусе

  • Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

    Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Термовоздушная паяльная станция на Ардуино


Из этой статьи мы узнаем, как мастер-самодельщик изготовил термовоздушную паяльную станцию под управлением Arduino. В этом проекте алгоритм PID используется для расчета требуемой мощности и управляется драйвером Triac. По словам мастера, эта паяльная станция эффективна и надежна, и проста в сборке. Инструменты и материалы: — Arduino Pro Mini; -1602 ЖК-модуль + I2C; -Поворотный энкодер с кнопкой; -Фен для паяльной станции; -Подставка для фена; -Симистор BTA12-600B; -Транзистор IRFZ44; -Усилитель MCP602; -Оптопара MOC3021; -Оптопара 4N25; -Диодный мост 2W10M; -Диод UF4007; -4- контактный разъем; -3- контактный разъем; -2- контактный разъем; -2- контактный большой разъем; -Конденсатор 0,1 мкФ; -Конденсатор 10 нФ; -Резистор подстроечный 200K; -Резистор 100K; -Резистор 47K; -Резистор 10K; -Резистор 1K; -Резистор 470E; -Резистор 330E; -Резистор 220E; -Резистор 39E; -Зуммер;

Дальнейший монтаж следующий:

Для ЖК-модуля I2C Модуль I2C — Arduino Pro Mini GND — GND — GND VCC — VCC — 5V SDA — A2 — A4 SCL — A3 — A5.

Для модуля энкодера:

Encoder — Arduino GND — GND + — NC (не подключен, в коде используется встроенный ввод-вывод arduino) SW — D5 DT — D3 CLK — D4.

Фен (7 проводов) 3-контактный разъем — (зеленый, черный, красный) Красный провод — Термопара + Зеленый провод — Геркон Черный провод — Общая земля. 2-контактный разъем — (синий, желтый) Синий провод — Вентилятор +0 Желтый провод — Вентилятор — (или GND) 2 Большой контактный разъем — (белый, коричневый) Белый провод — Нагреватель Коричневый провод — Нагреватель (без полярности)


Шаг второй: принципиальная схема Схема состоит из 3 частей.Часть интерфейса: Состоит из ЖК-дисплея 1602 с модулем I2C и поворотного энкодера с кнопкой. На дисплее отображается заданная температура, текущая температура, скорость вращения вентилятора и приложенная мощность, а также текущее состояние ручки. Энкодер используется для различных входов и навигации по параметрам и элементам управления.

Часть датчика:

Состоит из термопары К-типа для измерения температуры и герконов для определения положения ручки. Напряжение термопары усиливается операционным усилителем до уровня напряжения, измеряемого с помощью Arduino. Усиление операционного усилителя контролируется 200K триммером.

Часть контроллера:

В этой схеме два контроллера. Один из них представляет собой простой ШИМ-регулятор скорости вращения вентилятора с полевым МОП-транзистором. Другой представляет собой изолированный контроллер для обогревателя. Он состоит из TRIAC, приводимого в действие опто-связанным DIAC. Оптопара 4N25 помогает поддерживать синхронизацию с сигналом переменного тока.


Шаг третий: печатная плата Мастер рекомендует заказать печатную плату на соответствующем сайте, но при желании, ее можно сделать и самостоятельно. Arduino-Rework Station.sch Arduino-Rework Station.brd Плату со спецификацией можно посмотреть здесь.

Фен начинает нагреваться, как только его вынимают из держателя. На дисплее отображается «Ready». При достижении заданной температуры заданной температуры раздается короткий звук зуммера. При установке фена в держатель нагрев прекращается, но вентилятор будет продолжать дуть до тех пор, пока не достигнет безопасной температуры. После того, как температура опустится ниже 50 C, он издаст короткий звуковой сигнал и отобразит «COLD».

Когда фен выключен, контроллер перейдет в режим настройки, если энкодер удерживать в нажатом состоянии. Режим настройки имеет параметры калибровки, настройки, сохранения, отмены и сброса настроек.

Примечание. Если используется печатная плата easyEDA, то следует изменить номер контакта геркона на номер контакта 8 и контакт зуммера на 6.

Нужно установить библиотеки Commoncontrols-master, time-master и код. hot_air_gun_station_V1.0.ino CommonControls-master.rar Time-master.zip Загрузить все файлы в одном zip-файле можно здесь.

Затем перейдите в режим настройки и выберите пункт «Calibrate». Выберите точку калибровки: 200, 300 или 400 градусов, нажмите на энкодер. Температура фена достигнет желаемой температуры и зуммер издаст звуковой сигнал. Вращая ручку энкодера, введите реальную температуру. Затем выберите другую контрольную точку и повторите этот процесс для всех точек калибровки.

После этого нажмите и перейдите на главный экран, а затем снова перейдите в режим настройки и выберите save.


Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах.
    Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника.
    При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
    Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок.
    Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки

  • нанесение припоя или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Особенности изготовления своими руками паяльной станции на Atmega8 (Атмега8)

Паяльная станция может быть воздушной (термовоздушной), контактной, комбинированной или инфракрасной. Каждый из этих видов имеет свою область применения. Для начала рассмотрим общую информацию по каждому из видов, а после разберёмся, как самостоятельно изготовить наиболее востребованные из них – термовоздушную и инфракрасную.

Контактная ПС – наиболее простой и дешёвый вариант

Для изготовления подобной ПС нам потребуется паяльник для паяльной станции. Такую ручку можно приобрести через интернет, как и микросхему Arduino. Не будем углубляться в подробности потому, что для человека, далёкого от радиотехники и цифровых технологий, изготовление подобной ПС практически невозможно, а тем, кто сведущ в этой теме, объяснять технологию программирования и сборки не имеет смысла.

Паяльная станция своими руками на базе микроконтроллера Atmega 8 ничем не уступает предыдущему варианту, однако, здесь есть одно отличие, которое для кого-то может стать решающим. Микроконтроллер Arduino стоит около 3$, в то время как Atmega 8 − всего 1$. В остальном такие ПС будут практически идентичны. Предлагаем ознакомиться со схемами подобного оборудования на базе микроконтроллеров Atmega 8 и Arduino.

Паяльная станция на процессоре Ардуино – одна из самых прогрессивных моделей. Особенность её в том, что она легко программируется. Можно задать необходимые параметры и алгоритмы работы и управления всех элементов.

Часто используется система подключения Flex Link. Она относительно простая, надёжная, а её элементы вполне можно приобрести самостоятельно и собрать схему без особых проблем

Далее все этапы сборки аналогичны уже описанными нами. Если возникнут вопросы, можно обратиться за помощью к специалистам-электронщикам.

Вариант рабочей схемы паяльной станции на Atmega8

В открытых интернет-источниках есть разные вариации паяльных станций на основе разных контроллеров.

Внешний вид программатора для будущей паяльной станции на ATmega328

Одно из обучающих видео по сборке паяльной станции в этом видео.

Если решено создать паяльную станцию с феном своими руками, нужно разобраться в ее конструкции. Ее основными составляющими компонентами называют:

блок управления. Контролирует все основные рабочие параметры агрегата;
паяльник. Непосредственно принимает участие в процессе пайки;
пинцет. Необходим для выполнения сборки и разборки деталей, которые устанавливаются на печатную плату;
фен

Важное устройство, производящее нагрев узлов, которые собираются;
источник тепла. Продуцирует тепловую энергию, необходимую для эффективного протекания всех технологических процессов;
устройство для удаления ненужного олова;
различные вспомогательные предметы;
браслеты для снятия статического напряжения.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:


Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

  • Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.

    Рис. 3: намотайте нагревательный элемент

  • Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
  • В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
  • Установите полученную спираль на цилиндрический каркас из негорючего материала.


Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

  • Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
  • Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.

    Рис. 5. Наденьте шайбу

  • Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.

    Рис. 6: прикрутите сопло к стакану

  • Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
  • Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
  • Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
  • Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.

    Рис. 7. соедините все элементы в корпусе

  • Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

    Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Особенности классификации паяльного оборудования

В зависимости от назначения паяльной станции, ее комплектация может включать устройства для проведения узкоспециализированных операций.

Именно комплектационный набор определяет, в конечном счете, классификацию оборудования для пайки.

Паяльная станция бывает:

  • термовоздушной — этот вид устройств оборудован феном и предусматривает пайку горячим воздухом;

  • индукционной — представляет собой миниатюрное, но очень мощное и выносливое устройство;

  • импульсной — применяется для монтажа и демонтажа любой современной схемы;

  • инфракрасной — наряду с газовыми паяльниками это лучшая возможность самостоятельно отремонтировать мобильный телефон или планшет.

У аналоговых станций температура стабилизируется следующим образом:

  • Нагревательный элемент работает, пока сердечник паяльника не нагреется до определенной температуры, далее питание отключается.
  • При снижении температуры ниже определенной границы нагревательный элемент подключается и начинает нагревать жало паяльника.

За функционированием паяльника следит электромагнитное реле, которым управляет электроника и термодатчик. Преимуществом аналоговой управляющей системы паяльной станции является низкая стоимость. Недостатком является низкая точность работы, приводящая к чрезмерному нагреву жала паяльника. Отсюда возникают другие проблемы: перегрев радиодеталей, частая смена жала.

Цифровая станция пайки работает за счет управления нагревателем с помощью PID-регулятора, который управляется с помощью программы, заложенной в микроконтроллере. Цифровой способ контроля значительно точнее аналогового.

Индукционные устройства

В этом виде паяльной станции жало паяльника нагревается за счет индукционной импульсной катушки, действующей от колебаний высокой частоты, которые образуют в покрытии из ферромагнетика вихревые токи. Нагревание осуществляется до температуры, называемой точкой Кюри. После этого магнитные свойства ферромагнетика меняются и нагрев прекращается.

Бесконтактные станции

Такие устройства используются для ремонтных и демонтажных работ со схемами, а также для замены микросхем с большим количеством выводов.

Бесконтактная станция для пайки бывает инфракрасной, термовоздушной или комбинированной, в зависимости от принципа работы.

Инфракрасная станция включает в себя нагревательный элемент в виде инфракрасного керамического или кварцевого излучателя. По сравнению с термовоздушными паяльными станциями у инфракрасных станций есть свои достоинства: -разрешается работа со сложнопрофильными компонентами; — не нужно искать насадку для фена под определенную микросхему; — радиодетали во время пайки не сдуваются воздухом с платы; — равномерное нагревание места пайки.Стоит отметить, что инфракрасные станции имеют высокую стоимость, и являются профессиональным оборудованием. Начинающими любителями радиоэлектроники они применяются редко.

Паяльная станция с феном (термовоздушная). Контактные станции являются монтажными, а для демонтажа радиодеталей с большим числом выводов, как микросхемы, они не подходят. Для этого применяется специальное оборудование с термофеном. В отсутствии такого оборудования радиолюбители иногда используют промышленный фен или газовую горелку. Но это не профессиональный инструмент, который не позволяет добиться хорошего качества работы. Слишком мощная струя воздуха может сдуть радиодетали с платы. Поэтому лучше применять специально предназначенное для этого оборудование.Изображенная модель станции оснащена цифровыми контроллерами. Такое оборудование стоит больше простых моделей. Чаще всего фены комплектуются регулирующими поток воздуха насадками.

Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.

Демонтажные станции

В конструкцию этого вида оборудования входит компрессор, действующий на всасывание. Нагретый припой с поверхности всасывается в отдельную емкость.

  • Лампы для подсветки.
  • Дымоуловители.
  • Демонтажные пистолеты.
  • Вакуумные пинцеты.
  • Тепловые излучатели для разогрева монтажной платы.
  • Фен для локального нагрева.
  • Термопинцет для установки и демонтажа миниатюрных деталей.

Выбор паяльной станции для работы и дома

  • Во-первых, надо понять может ли она работать с припоями на основании свинца.
  • Во-вторых, желательно знать возможности управляющего модуля и принцип его работы – цифровой или аналоговый.
  • В-третьих, необходимо понимать, от какого напряжения будет работать станок.

Китайская модель 852d+

Модель 825+ — это цифровая термовоздушная модель с феном и паяльником. На корпусе этой установки установлен монитор, на котором показывается температурные режимы работы фена и паяльника. Использование цифрового управления позволяет повысить точность настройки устройства. Это оборудование может работать в широком диапазоне температур, так фен обеспечивает подачу воздуха в диапазоне от 100 до 420 градусов, паяльник от 200 до 480 градусов. Для подачи воздуха использован диафрагменный насос. Для разогрева паяльника установлен керамический нагревательный элемент. Он способен предупредить повреждение компонентов, установленных на плате, напряжением, которое, при определенных условиях образуется на конце жала обычного паяльника. То есть, работа с использованием этого станка, позволяет снизить риск повреждения платы и повышает качество выполненной пайки.

Бесконтактные станции

Контактная пайка не всегда может справиться с поставленными задачами. В наши дни, когда каждый буквально напичкан современной электронной техников, часто возникает задача по ремонту или восстановлению микросхемы, отличающихся миниатюрными размерам. Традиционный паяльник абсолютно бесполезен, в этом случае применяют бесконтактные устройства. Широкое распространение получили так называемые термовоздушные устройства.

Нагретая струя направляется в рабочую зону, где выполняется пайка. Станок позволяет настраивать не только температуру воздуха, но и скорость его движения. Такие паяльные устройства применяют во время ремонта мобильников, носимых устройств и компьютерных плат.

Демонтажные станции

Этот станок условно можно разделить на два компонента, нагревательный и всасывающий. Под воздействием нагревающего устройства, тепло равномерно подводят к месту работы. Всасывающая часть удаляет остатки припоя с поверхности и отверстий печатной платы. Собранный припой направляется в специальный контейнер, оснащенный фильтрами и предотвращающими попадание остатков припоя, флюса в насос, который входит в состав станка.

Паяльная станция с феном

Станки этого типа можно назвать оптимальным решением и для профессионалов, и для любителей. Оборудование этого класса позволяет осуществить предварительный нагрев электронных элементов перед выполнением демонтажа. Они могут быть использованы для работы с широким кругом типов микросхем.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
