Используя зарядку от ноутбука
миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.
Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.
- Взять зарядку от ноутбука.
- Отрезать разъём и зачистить провода от изоляции.
- Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
- Сделать в корпусе отверстие для провода и собрать конструкцию.
Сетевые шуруповёрты Россия .
Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.
Задействовав наружный блок питания от компьютера
Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика
Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А
Деяния по переделке последующие:
- Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
- Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
- Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
- Обрезать ненадобные провода, оставив жёлтый и чёрный.
- Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
- Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.
Используя аккумулятор автомобильный
Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.
Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:
- Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
- На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.
Взяв китайскую плату блока питания
Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.
Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.
- Выпаять неизменный резистор.
Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?
Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.
Подключив старенькый аккумуляторный блок
Подключение старенького блока производится так:
- Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.
Подсоединяя провода впрямую
Подсоединение проводов впрямую к шуруповёрту производится так:
- Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.
Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!
Способы переделки аккумуляторного шуруповерта в сетевой
Умелые мастера, разбирающиеся в электронике, придумали несколько простых способов переделки аккумуляторного варианта в работающий от сети. Цель любой из этих переделок — обеспечить двигатель устройства необходимым ему для работы напряжением. То есть напряжение в 220 В с переменным током должно преобразовываться в напряжение 12 или 18 В с постоянным. Посмотрим, какие способы есть.

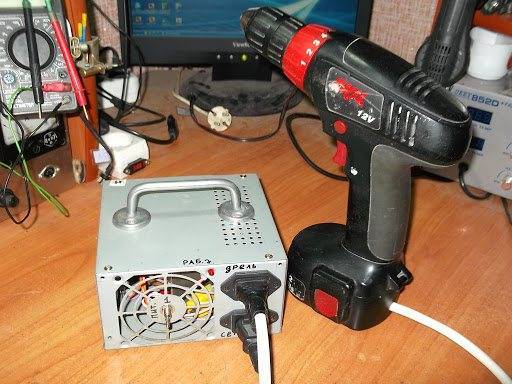

Шуруповерт, запитанный через блок питания от компьютера
Таблица. Способы переделки аккумуляторного шуруповерта
| Способ | Краткое пояснение |
| Подключение через стандартное зарядное устройство | Многие аккумуляторные шуруповерты имеют в комплекте стандартное зарядное устройство, которое уже рассчитано на подключение к электросети, имеет соответствующее напряжение и в целом не требует серьезного вмешательства в конструкцию шуруповерта. Но сам зарядник будет лежать на столе и в некоторых случаях мешать работать. |
| Готовый блок питания, установленный в корпус прибора | Это тоже достаточно простой вариант переделки, предполагающий установку стандартного блока питания в корпус от изжившей себя батареи. Из шуруповерта будет торчать только сетевой шнур. Сложности — необходимость поиска подходящего по размеру блока питания, причем он будет греться внутри корпуса, а значит, работу все равно придется периодически прерывать. |
| Установка самодельного блока питания в корпус | В этом случае блок питания изготавливается своими руками и как в предыдущем случае ставится в корпус. Из устройства торчит только шнур. Но работа сложная: нужно найти подходящие детали и собрать блок. Требуется опыт сбора и пайки микросхем, радиодеталей и т.д. |
| Использование внешнего блока питания | Простой вариант, предполагающий подключение шуруповерта к подходящему по параметрам блоку питания. Сложности есть — нужно разбирать прибор и понимать, как правильно подключиться к его схеме. А также в некоторых случаях непросто отыскать подходящий блок питания. |
| Применение блока питания от компьютера | Вариант достаточно простой — инструмент подключается к компьютерному блоку. Но это габаритный элемент, который занимает много места. Но зато такой блок найти легко — подойдет практически любой, если он имеет мощность от 300 Вт. |
В любом случае для переделки шуруповерта потребуются изолента, блок питания, гибкий медный провод сечением 2,5-4 мм. Также не забудьте добыть паяльник и припой. Изоленту можно заменить термоусадочной трубкой подходящего к проводу диаметра. А, чтобы зачистить контакты, нужен монтажный нож. Отвертка пригодится для разбора корпуса старого аккумулятора и самого шуруповерта.
Переделка аккумуляторного шуруповерта — задача не самая сложная и уж точно интересная
Как обойти защиту
Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.

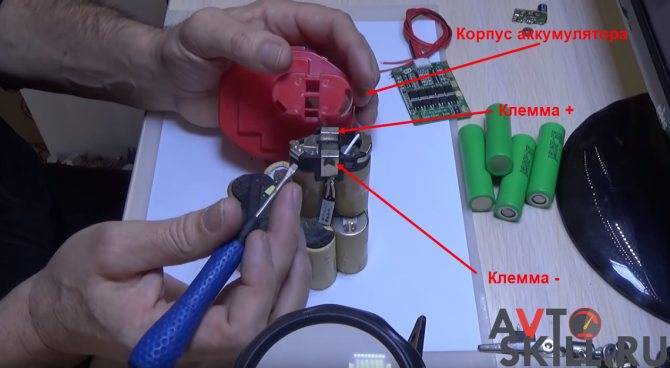

Аккумулятор шуруповерта в разобранном виде
Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.
При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

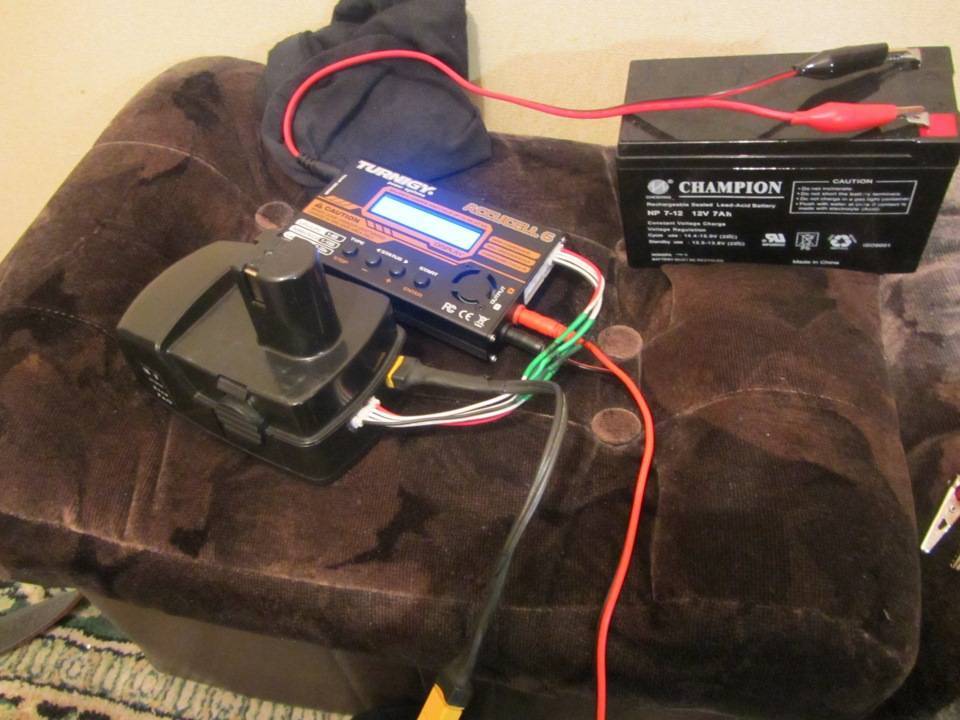

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля
Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.
Подключение клемм к зарядке шуруповерта
Подготовительный этап
Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.
Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения
Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости
Не стоит забывать и о контроллере.
Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.
Разобранный корпус АКБ
Особенности выбора литиевых аккумуляторов
Литий-ионное поколение является наиболее современным
При выборе аккумулятора необходимо обращать внимание на следующие показатели:
- Число доступных циклов разрядки и зарядки (последние модели способны разряжаться до 600 раз).
- Скорость зарядки (максимум 2 часа).
- Цена (не более 50 % стоимости шуруповерта).
- Особенность работы на полной мощности.
- Память уровня заряда.
- Самозарядка.
- Габариты.
- Устойчивость к температурным перепадам.
Демонтаж корпуса аккумулятора
Каждый пользователь способен самостоятельно разобрать корпус, состоящий из соединенных винтами и клеем двух частей. Винты откручиваются, слой клея нарушается при помощи тонкого предмета, который пропихивается по всему периметру.
После ремонта винты устанавливаются на первоначальное место, а слой клея обновляется.
АКБ без корпуса
Типы соединений элементов в батареи
Принято выделять:
- Последовательное соединение — положительный полюс соединяется с отрицательным.
- Параллельное соединение — положительный полюс крепится к положительному, отрицательный к отрицательному.
Пайка блоков питания
Существует несколько способов спаивания, наиболее распространенный — припаивание с металлической лентой, которую можно снять с банки. Места будущих контактах с двух сторон залудиваются прогретым паяльником с каплей припоя. Не доводя до сильного перегрева прикладывается лента.
Пайка проводов АКБ с модулем
Перед пайкой провода поверхность обрабатывается флюсом, концы провода зачищаются. Для соединения провода с контактной зоной блока используется классический 25 ватный паяльник. Для припоя используется легкоплавкий состав. Окончательная плавка должна занимать не более 3 секунд.
Сборка АКБ
После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.
Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.
После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.
Зарядка
Большинство пользователей предпочитает универсальные зарядники, однако подходящий конкретной батарее прибор будет не лишним, так как согласно отзывам не все зарядные устройства идеально соответствуют конкретным шуруповертам. Выделяют следующие виды аккумуляторов:
- Со встроенным блоком питания.
- С внешним блоком.
- Импульсивные.
Перед началом зарядки важно ознакомиться с инструкцией. Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта
Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда
Изучив информацию выше, любой мастер сможет создать АКБ для своего шуруповерта. Конечно, далеко не все хотят заниматься таким творчеством, переделывать и припаивать банки. Многие просто идут в магазин и покупают аккумулятор, идеально подходящий для оборудования Бош, Интерскол или любого другого бренда.
Сетевой блок питания для шуруповерта в корпусе от аккумулятора
Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.
Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.
Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.
Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.
Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.
Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.
Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.
Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.
Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.
Блок питания легко уместился в корпусе аккумулятора.
Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.
В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.
Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.
Монтаж готового блока питания в корпусе старого аккумулятора
Если удалось приобрести на рынке БП с соответствующими показателями, монтаж и переделка осуществляется несколькими простыми шагами:
- Произвести демонтаж старого корпуса аккумулятора, извлечение отработавших элементов.
- Установить новый блок питания таким образом, чтобы он плотно находился при корпусе, при необходимости можно приклеить, подключить провода высокого напряжения (выход от розетки 220 вольт).
- Подключить клеммы низкого напряжения к питанию электромотора гайковерта, при отсутствии контактов, провода придется перепаять.
- Собрать корпус после переделки и установить блок на шуруповерт.
Монтаж готового блока питания в корпусе старого аккумулятора
Необходимо помнить, что компактные блоки питания греются в закрытом пространстве, поэтому необходимо просверлить несколько отверстий с разных сторон корпуса для вентиляции.

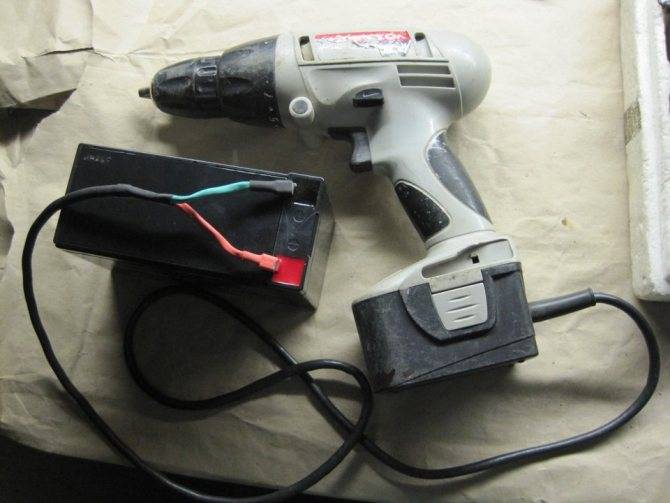

Подключение к внешнему аккумулятору
Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.
Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.
Как запитать шуруповерт сохранив его автономность
Существуют ситуации, когда работать приходится при отсутствии электроэнергии. Запитать шуруповерт, не имея сети 220, возможно несколькими доступными способами. При таких случаях, если аккумулятор устройства неисправен, а переделка от сети невозможна, имеется несколько способов привести гайковерт в действие:
- Заменить элементы аккумулятора внутри батареи на новые, приобретенные в радиодеталях.
- Использование внешнего источника питания аккумуляторного типа, например батарея UPS.
- Подключение и питанию от автомобильного аккумулятора.
Важно помнить, что любая переделка требует технических навыков и соблюдение техники безопасности
Замена старых элементов
Приобретая в радиодеталях новые элементы аккумулятора, необходимо проверить на месте их емкость и напряжение.
При неправильном складировании аккумуляторы теряют емкость, не соответствуют заявленным характеристикам.
- Открутить винты крепления корпуса, извлечь крышку и старые элементы аккумулятора.
- Поместить новые элементы, перепаянные между собой в корпус аккумулятора.
- Сборку произвести при обратной последовательности, после переделки опробовать работу.
При пайке необходимо быстро действовать, иначе перегрев батарее может вызвать не пригодное к эксплуатации состояние из-за перепадов температур.
Инструменты
Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.
Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.
Особенности зарядки аккумуляторов
Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?
Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.
При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.
Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.
Что делать, если не заряжается аккумулятор шуруповерта?
Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.
Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.
READ Биты Для Шуруповерта Какие Лучше
К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.
Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.
Также причина в том, что батарея не заряжается, может быть в температурном датчике.
Замена элементов
Решая вопрос о том, как вернуть аккумулятор
шуруповерта, нужно, в первую очередь, выявить неисправные банки, которые портят его работу. Если батарея села, ее нужно зарядить, и дальше проверить напряжение на всех элементах. Оно не должно отличаться от номинального менее чем на 10 %.
Ремонт состоит в том, как вернуть емкость аккума шуруповерта целиком. На ее поверхность оказывает влияние исправность каждого элемента. Он должен владеть данной емкостью, под в которой требуется понимается способность питать присоединенную к нему нагрузку. Иногда лучше поменять сломавшиеся элементы, которые стремительно разряжаются. Их конечно найти по поражению коррозией либо присутствию по соответствующих следов электролита. Один иначе говоря два элемента случаются суровой помехой при работе всей линейки.
Если батарея применяется более 3-х лет, то неисправными бывают большая часть частей. Так лучше поменять их нашему клиенту остается. Принципиально, чтоб они подходили по напряжению и размерам. Цена аккумов, собранных раздельно, ниже, чем новых в сборе.
Исправность каждой банки инспектируют по величине внутреннего сопротивления, которая может быть около 0,06 Ом. Для этой цели к ней подключают нагрузку (резистор на 5-10 Ом) и при всем этом определяют ток и напряжение. Комфортно использовать низковольтные лампы накаливания. Измерения создают с 2-мя различными сопротивлениями, составляющими соответственно 30 % и 70 % от допустимой нагрузки. Из 1-го напряжения вычитается 2-е, а из 2-го тока — 1-й. Потом результаты вычитания делятся и, согласно с законом Ома, мы находим внутреннее сопротивление аккума.
Батарея нередко продается в комплекте с запасной. Из 2-ух можно собрать одну и еще останутся банки в припасе. Их лучше где-нибудь использовать в роли источников питания, к примеру, для фонарика с авто лампой.
После диагностики прошедшие проверку элементы собираются в линейку. Подобранный набор нужно спаять в прежнем порядке. Корпус банки имеет отрицательную полярность, а средняя шина — положительную. Потом, без сборки аккума, следует подключить к нему зарядное устройство. При всем этом нужно держать под контролем температуру частей. Если они исправны, то сильного перегрева не нужно держать. По истечении времени зарядки, также через день на каждом элементе следует замерить напряжение. Если какой-нибудь аккумулятор «садится» больше чем на 10 %, его требуется поменять новым. Когда батарея пройдет тест, есть вариант собрать ее корпус совсем. Винты крепления вворачиваются на место соответственно размерам, в качестве клея используют ацетат-акрилат («Супер-клей»). При грамотном подборе частей батарея будет служить как новенькая. После зарядки ее следует подвергнуть насыщенной тренировке, создав критическую нагрузку шуруповерту, пока он не разрядится. Такие циклы следует повторить еще Дважды, а затем — по 1 разу в квартал.
Как зарядить литиевый аккумулятор 12 вольт
Каждый литиевый аккумулятор представляет герметичное изделие цилиндрической, призматической формы, для Li-pol в мягкой упаковке. Все они имеют напряжение 3,6- 4,2 В и разную емкость, измеряемую в мА/ч. Если собрать последовательно 3 банки получится батарея с напряжением на клеммах 10,8 — 12,6 В. Емкость при последовательной зарядке, измеряется по самому слабому литиевому аккумулятору в связке.
Как правильно заряжать литиевый аккумулятор 18650 или Pol на 12 вольт, нужно знать. Для возвращения прибору емкости необходимо использовать ЗУ с контроллером
Важно иметь в сборке РСМ для каждой банки, защиту от недо- и перезаряда. Другая схема незащищенных литиево-ионных аккумуляторов – установка РСВ – управляющей платы, лучше с балансирами, для равномерной зарядки банок. На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В. На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С
На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В. На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С.
Как заряжать, предлагаем посмотреть видео, способ зарядки для 2, 3 литиевых аккумуляторов 18650, соединенных последовательно. Используется бюджетное зарядное устройство.
Варианты зарядки литий-ионных литиево-полимерных аккумуляторов:
- Зарядное устройство приобретаемое в комплекте с прибором.
- Использовать разъем USB от электронной техники – компьютера. Здесь можно получить ток 0,5 А, зарядка будет долгой.
- От прикуривателя, купив переходник с набором портов. Выбрать тот, что соответствует параметрам батареи на 12 В.
- Универсальное зарядное устройство «лягушка» с доком для установки гаджета. Как заряжать? Есть панель индикации заряда.
Специалисты советуют использовать для зарядки литиевых аккумуляторов штатное зарядное, остальные – только в форс-мажорных обстоятельствах. Однако, как зарядить литиевый аккумулятор без штатного зарядного устройства, нужно знать.
Мобильность устройства
При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.
Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:
- Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
- Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.
Каждый из способов находит сторонников, так как обладает определённым набором характеристик.
Как запитать шуруповерт, сохранив его автономность
Бывают ситуации, когда приходится работать на улице или в помещении, где отсутствует электричество. В подобных ситуациях нужно самостоятельно запитать шуруповерт, чтобы он заработал. Сделать это можно несколькими способами.
Замена старых элементов
Чаще всего людям не удается воспользоваться аккумуляторным инструментом, так как у него вышла из строя батарея. Наиболее простой способ решения такой проблемы – подключение нового аккумулятора. Рекомендуется использовать такие же батареи, которые стояли в шуруповерте ранее.
Важно! При замене аккумулятора необходимо соблюдать полярность подсоединения компонентов. Таким образом удастся предотвратить короткое замыкание
Подключение к аккумулятору авто
Еще один способ быстро запитать инструмент – воспользоваться аккумулятором автомобиля. Делается это следующим образом:
- Взять три провода от прикуривателя и зачистить их от изоляции на 3-4 см.
- Подключить провода. Они подсоединяются к аккумуляторным клемам и к шуруповерту.
- Затянуть места соединения хомутами или заизолировать изолентой. Необходимо обматывать их таким образом, чтобы скрыть все металлические части.
После этого необходимо проверить, работает ли инструмент.
Подсоединение к внешнему аккумулятору
Если надо воспользоваться шуруповертом, можно подключить его к внешнему аккумулятору. Для этого идеально подойдет АКБ от любого ненужного ИБП. Чтобы подсоединить инструмент, надо сделать следующее:
- Разрезать кабель шуруповерта и зачистить на нем контакты.
- Подсоединить шнур к клемам АКБ.
- Проверить надежность подключения.
- Заизолировать места соединений.
После окончания работ шуруповерт обязательно отключают от аккумулятора.
Подключайте шуруповерт к автомобильном аккумулятора
Дрели и шуруповёрты одни из самых необходимых инструментов для ремонтных работ. Они используются для просверливании отверстий, закрутки и раскрутки шурупов, саморезов, болтов.
Данные инструменты работают по счет электродвигателя, який работает по счет энергии электрической сети либо аккумулятора.
Ни для кого не секрет, что шуруповерты, работающие по счет электрической сети не всегда удобны в работе, ведь зачастую приходится использовать их в удалении от розеток.
Но и в аккумуляторных варианта инструмента есть свои недостатки. У большинства из недорогих шуруповертов (согласитесь, имеется нужды покупать дорогой инструмент для нечастого использования) аккумуляторы быстро становятся непригодными к работе, а порой им просто не хватает мощности. Не переживайте! Прочитал данную статью, Вы узнаете, как подключить Ваш шуруповерт к автомобильном аккумулятора. Вам нужно только внести небольшие изменения в шуруповерт.
Вам понадобятся:
- шуруповерт
- длинная крестовая отвертка
- напильник;
- провода для прикуривания (примерно 2 метра)
- кусачки;
- острый нож;
- паяльник;
- припой;
- изолента.
Для начала разберем Ваш инструмент при помощи отвертки.
Удалите верхнюю часть корпуса и отложить (пока она Вам не пригодится). А вторую часть положите перед собой.
Внимательно Изучите устройство шуруповерта. В рукоятке Вы найдете два электрода, помеченных буквами B (положительный) и B- (отрицательный).
Запомните или сфотографирую места внутренних частей инструмента (иначе в итоги Собери НЕ шуруповерт, а утюг)
этап третий.
Симметрично отрежьте напильником нижнюю часть корпуса. В Вашем новом шуруповерте Она не пригодится. Хотя здесь все зависит только от Вашего вкуса, эта часть Вам не понадобится, но если Вы ее оставите — ничего страшного не будет.
этап 4.
Для подключения инструмента к аккумулятору возьмите автомобильные провода для прикуривания с малым сечением. Длина должна быть примерно 2 метра. Отрежьте «крокодильчики» кусачками, зачистите освободившиеся концы.
Далее провода следует подключить к клеммам электродов. В случае как на фото нужно было толькопродеть провода в зажимы и закрепить обычной изолентой. Но, скорее всего, вам понадобится навыки пайки. Это, пожалуй, самый трудный шаг наших модификаций.
Обязательно соблюдайте полярность. Смотрите на соответствие зарядов электродов и проводов.
Обмотайте соединения изолентой. Следите за тем, чтоб металлические части не были видны. И электроды НЕ соприкасались друг с другом. Теперь смело Собирайте шуруповерт обратно. Разместите внутренние части в корпус, провода с зажимами Выведем наружу. Сложите две половины инструмента вместе и закрутите винтами. Часть, которую Вы отпилилы в шаге номер 3, заклейте изолентой, закрепив тем Самым Получившуюся конструкцию.
Как результат Вы получите прекрасный шуруповерт, який будет служит Вам намного дольше эффективней, чем тот, який был у Вас в модификации.
Приятным дополнением будет то, что теперь Вы сможете использовать Ваш инструмент в дороге или в местах, где раньше нельзя было зарядит батарею инструмента.
