Как снять с шуруповерта патрон дома

Лучшие ударные шуруповерты

Ниже представлен рейтинг лучших ударных шуруповертов, которые заслужили положительные отзывы экспертов и пользователей.

Makita HP0300 коробка, 320 Вт

Эргономичный, мощный и правильно сбалансированный шуруповерт. Откалиброванный быстрозажимной патрон, режим пониженной скорости. Двойная защитная изоляция, механическая двухступенчатая передача, реверс. Обрезиненная рукоять, регулировка частоты вращения, коробка.

Интерскол ДАУ-13/18В

Входит В ТОП-10 профессиональных бесщеточных шуруповертов. Быстрозажимной патрон, переключение режимов двумя кольцами, подсветка. Высокие обороты, низкая цена.

Makita DHP458RFE Li-Ion 3 А·ч 18 В х2 кейс

Мощный, полный комплект, многофункциональный инструмент. Аккумуляторная система Makita 18V LXT, два аккумулятора, зарядное устройство. Дополнительная рукоятка, ограничитель глубины сверления, бита, кейс.

BOSCH GSB 12V-30 Li-Ion 2.0 А-ч 12 В х2 кейс

Функция ударной дрели, бесщеточный двигатель. 3 года гарантии, быстрозажимной патрон, фиксация шпинделя, защита от перегрузок. 2 аккумулятора GBA 12V 2.0Ah, быстрозарядное устройство GAL 12V-40 Professional, кейс.

DeWALT DCD706D2 Li-Ion 2.0 А·ч 12 В х2 TSTAK

Мощный шуруповерт в компактном, легком корпусе. Металлический патрон с фиксацией, аккумуляторная система DeWALT 12V MAX. Два аккумулятора, зарядное устройство, кейс TSTAK.

Выбор надежного шуруповерта зависит от многих параметров. Но и свои личные предпочтения нельзя оставлять в стороне. По поводу характеристик инструмента, совет могут дать знакомые. Можно посмотреть видео по теме или почитать отзывы профессионалов, изучить рейтинг и в результате получить в пользование надежную модель.

Топ-10 шуруповертов по выбору покупателей

Типоразмеры и расшифровка

Для того, чтобы выбрать подходящий вариант для замены, требуется узнать его типоразмер. На конусе присутствует специальная маркировка, где:

  • Первые числа (через тире) — варианты размеров хвостовика, которые допустимо устанавливать на изделие в миллиметрах.
  • Буква и цифра следом — это калибровка конуса. Выделяют 9 разных показателей.
  • В некоторых случаях на конусе после буквы могут быть написаны цифры в виде «1×1» (цифровые значения зависят от модели), таким образом указываются параметры резьбы. Величина указывается в миллиметрах или дюймах.

На некоторых изделиях бывает немного иная маркировка (например, 4 — 15 мм ½ — 22 UNF). В подобном случае подразумевается, что показатели 4 — 15 мм — это диаметр допустимых для использований бит, ½ – размер резьбы в дюймах, а 22 — это количество витков в одном дюйме.


Тиски могут понадобиться в серьезных случаях

Обзор некоторых марок шуруповёртов и правила выбора

Практически все марки шуруповёртов обладают определённым набором функций. К этим функциям относится реверс, наличие скоростей инструмента, подсветка. Некоторые модели имеют аккумуляторный тип питания и могут работать в автономном режиме. Как правило, такие модели дороже своих стационарных собратьев, но по мощности могут уступать им. Различие их заключается только в мощности, дизайне, удобстве, цене, комплектации и сроке службы.

Выбирать инструмент с определённым набором функций следует исходя из своих целей и условий, в которых предполагается эксплуатация устройства. Для домашнего пользования обычно выбирают не слишком мощные модели с автономным типом питания, т. к. он наиболее удобен. Если предполагается серьёзное строительство, то нужно останавливать свой выбор на более мощных типах.

Шуруповёрт Metabo

Довольно распространённая марка шуруповёрта. Идея и технология производства этого шуруповёрта принадлежит Германии, а само производство осуществляет Китай. Патроны на таких устройствах быстрозажимного типа и по способу насадки на вал шуруповёрта бывают двух видов. У первого типа фиксация патрона с валом осуществляется путём его закручивания благодаря нанесённой на вал резьбе.

А также после его снятия есть возможность насадить биту, т. к. там имеется стандартное шестигранное отверстие. Если разбить в нем отверстие при помощи дрели до 10 мм, то можно насаживать биты без снятия патрона.

Инструмент Hitachi

Шуруповёрты марки «Хитачи» производит Япония. Они также являются распространённой маркой среди пользователей ввиду высокого качества и универсальности инструмента. Его можно использовать как для сверления различных материалов, так и для завинчивания и вывинчивания шурупов.

При выборе шуруповёртов «Хитачи», да в принципе и любой другой марки, следует определиться с типом питания инструмента. Инструмент может работать как автономно (с аккумулятором), так и от сети. Цена на первый тип инструмента будет значительно дороже, нежели чем на второй. Если вам необходимо работать в местах, где нет доступа к электрическим розеткам, то следует выбрать инструмент с автономным типом питания.

Устройство «Зубр»

Помимо известных и популярных марок шуруповёртов, таких, как «Интерскол», «Метабо», «Бош», «Хитачи», которые уже успели зарекомендовать себя на рынке в лучшую сторону как довольно качественные, есть ещё и инструменты отечественного производства, они также не уступают своим конкурентам по качеству и особенностям. Среди них можно выделить шуруповёрты «Зубр».

Их производит Россия в городе Мытищи. Отличаются они универсальностью в применении, способностью работать в разных климатических условиях, в том числе и в морозы, а также наличием моделей с различным типом питания.

Инструменты марки «Зубр» имеют также и относительно высокий срок эксплуатации в сравнении с другими марками. Он составляет 5 лет, у других же марок шуруповёртов в сроке эксплуатации обозначено 3 года.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора

В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки

Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой

Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска

Следует обратить внимание на состояние контактов и клемм конструкции

Конструктивные особенности

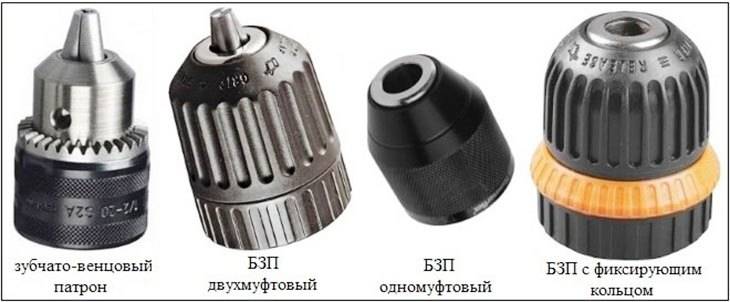

Основные типы патронов для бытовых дрелей следующие:

  • быстрозажимные или БЗП, удобны в эксплуатации, позволяя легко и быстро поменять инструмент, но прочность и долговечность не слишком высоки;тем не менее дрели с быстрозажимными патронами (с одной или двумя муфтами) заслуженно пользуются популярностью;
  • зубчато-венцовые, требующие применения специального ключа.

Существуют также и другие разновидности, например, SDS+ и SDS-max от фирмы Bosch. Но подробно останавливаться на этом вопросе не стоит, поскольку тип патрона по способу зажима сверла не влияет на способ крепления патрона на шпинделе дрели.

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

  • конусное сопряжение;
  • резьбовое соединение.

Узнать тип крепления можно по маркировке:

  • надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
  • обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
  • аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель. При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов

Более дорогие модели позволяют снизить радиальное биение

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Как открутить патрон на шуруповёрте

Уже издавна не тайна, что откручивать и закручивать саморезы удобнее и резвее всего конкретно шуруповертом.

Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и нередко употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который на сто процентов вышел из строя, следует поменять. Но для начала нужно осознать, как снимается патрон. Для этого необходимо мало выяснить о технических свойствах устройства. Чтоб провести ремонтные работы пригодится молоток, отвертка, тиски и некие ключи.

Что такое патрон

Патроном называют деталь, напоминающую цилиндр из металла. Прикрепляется он к валу самого инструмента. Назначение данной детали состоит в том, чтобы крепко фиксировать рабочие биты.

Патрон является самой подвижной частью инструмента, поэтому нередко выходит из строя. Элемент может перестать нормально держать биты, из-за чего они будут выскакивать или сильно шататься при работе, что очень неудобно и опасно.

Для разных видов шуроповертов существуют разные патроны по конструкции. Выделяют две основные разновидности:

  • Кулачковые. В данном случае фиксация бит происходит при помощи Г-образного ключа, который помещается перпендикулярно.
  • Быстрозажимные. При подобной конструкции для закрепления требуется удерживать один из цилиндров рукой, а второй вращать вокруг своей оси.

Специалисты считают кулачковые детали не слишком удобными, однако элементы отличаются большей надежностью в применении — во время вращения ключа специальная гильза сдвигает кулачки из стали до тех пор, пока они не сомкнутся.

Снять патрон с изделия получится разными способами

Быстрозажимные патроны не требуют наличия ключа. Данная разновидность разделяется на два варианта:

  • Одномуфтовые. Для установки биты хватит помощи одной руки, потому что другая часть корпуса закрепляется автоматически.
  • Двухмуфтовые. Обе детальки элемента отличаются подвижностью, поэтому при установке понадобится одну удерживать рукой, чтобы избежать движения.

Первый вариант используется лишь на изделиях с блокираторами. Для изготовления используют металл либо пластик.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

  1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
  2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
  3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

Редуктор в разобранном виде

  1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
  2. Редуктор прикрепляется на место, к двигателю.
  3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

  • нарушения геометрии вала;
  • износа шестерней, штифтов;
  • выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

  1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
  2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
  3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

  1. Извлечь муфту.
  2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

  1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
  2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

  1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
  2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

  1. Аккуратно производим откручивание стопорного винта.
  2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
  3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Главные характеристики патронов

Это один из важнейших механизмов инструмента, благодаря ему устанавливаются сверла, биты и пр. на прибор.

В современных инструментах используются крепления, в зависимости от назначения насадки. Основные виды – ключевые и быстро- и самозажимные. Также есть модели с шестигранным хвостовиком.

  • В ключевом фиксация происходит с использованием ключа. Это очень надежный вид, благодаря которому сверло удерживается крепко, он походит для тяжелых насадок с большим диаметром, поэтому чаще используется в профессиональном оборудовании.
  • Быстрозажимные и самозажимные комплектующие позволяют работать с различными видами насадок и быстро производить их смену. Для установки не требуется ключ, а устроены подобные патроны таким образом, что их трудно сломать, поэтому они считаются наиболее безопасными. Однако со временем сила удерживания сверла слабеет, и требуется замена механизма. По типу они бывают с одной муфтой и с двумя.
  • Виды с одной муфтой подходят устройствам с блокираторами, т.к. блокиратор играет роль второй муфты. Если блокиратор отсутствует, используются механизмы с двумя муфтами. В первом случае установить деталь можно одной рукой, во втором – требуются две руки.
  • Шестигранные хвостовики очень прочные, устанавливаются без дополнительных инструментов. Они незаменимы в ряде инструментов, которыми выполняются тонкие работы, например, в радиотехнике.

При выборе необходимо учитывать размер механизма, его тип и вид соединения с шуруповертом.

Как вытащить биту из шуруповерта, если она застряла

Заклинить зажимное устройство может в любой модели шуруповерта Метабо, Интерскол, Хитачи, Деволт и других. Бита может застрять по ряду причин, одна из которых – это использование самого большого по размерам сверла. Кулачки патрона приходиться раздвигать до предельного значения, а потом никак не удается их сдавить. Если они будут неравномерно сжаты, то их не получится разжать для того, чтобы вытащить заклинившее сверло или биту.

Закусить губки, зажать биту может по причине свободного хода во время сжимания и разжимания. Это случается, если под фигурные части кулачков попадут:

  • стружки;
  • мусор;
  • окалины.

Когда случаются такие ситуации, работать инструментом, хотя он и исправен, невозможно. Можно попытаться исправить самому, а если не получается, то обратиться к специалистам. Практически все модели шуруповертов одинаковые, поэтому способы, позволяющие извлечь заклинившую биту, одни и те же.

Первое что надо сделать это добавить в заклинивший патрон смазочный состав, чтобы он открылся. Для этой цели отлично подходит смазка WD-40. Ее наливают столько, чтобы жидкость потекла по каждому кулачку

Смазку оставляют на 15 минут, после через ткань осторожно простукивают кулачки. Чаще всего после такой процедуры проблему решить удается

Но в случае, если патрон не разжался, его можно чуть прогреть феном.

Некоторые вытаскивают биту при помощи разводных ключей. После того как патрон смажут, одним зажимают основание, другим аккуратно надо крутить его верхнюю часть. Как только удастся достать застрявшую биту, шуруповерт необходимо прочистить.

Для удобства работы биту намагничивают

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Способы ремонта

Специалисты рекомендуют вне зависимости от того, по какой причине заклинил шуруповерт – что делать в первую очередь: во внутреннюю полость патрона, включая поверхность кулачков, ввести универсальную смазку типа WD-40. Через 10-15 минут резиновым молотком (либо обычным, через прокладку) с умеренным усилием обстучать патрон и кулачки.

Если заклинило биту в патроне шуруповерта Бош , Texas, Практика и др., то (после смазки) эффективно решает проблему использование двух разводных ключей. Одним зажимают основание патрона, вторым аккуратно вращают верхнюю его часть. Во избежание повреждения поверхности и самого узла при этом следует использовать мягкие, но плотные прокладки типа кожи.

Если ваши усилия ни к чему не привели, с минимальными финансовыми затратами и предельно быстро функциональность инструмента сумеют восстановить специалисты мастерских .

Как поменять сверло

в дрели – испытанные методы!

Какой ремонт обойдется без неплохой дрели не набора сверл! Но самый надежный инструмент в свое время работы может заклинить. Не торопитесь паниковать! Мы вас научим, как поменять сверло

в дрели не верно диагностировать другие поломки.
