Посадочный диаметр диска циркулярной пилы

Правильный подбор дисков

Чтобы подобрать подходящий электроинструмент для обработки дерева, важно учитывать такой параметр, как тип режущего полотна. Он важен по той причине, что определяет тип материала, для которого можно его использовать

Решая вопрос с диаметром диска, следует обращать внимание на частоту вращения, максимальную и минимальную скорость

Чтобы приобретенное пильное полотно успешно справлялось с возложенными на него задачами, нужно учитывать следующие параметры:

Тип работы, для проведения которых и было приобретено полотно

Здесь необходимо обращать внимание на сорт древесины, которую планируется обрабатывать.
Серия пильного диска. Основное внимание следует уделять размеру, форме и наличию специальных пластин.
Устройство пильного полотна

Заслуживающими внимания параметрами являются форма зуба, уклон, наличие пластин, а также их форма, расположение, толщина диска.
Внешний диаметр. При его подборе внимание обращается на частоту вращения инструмента.

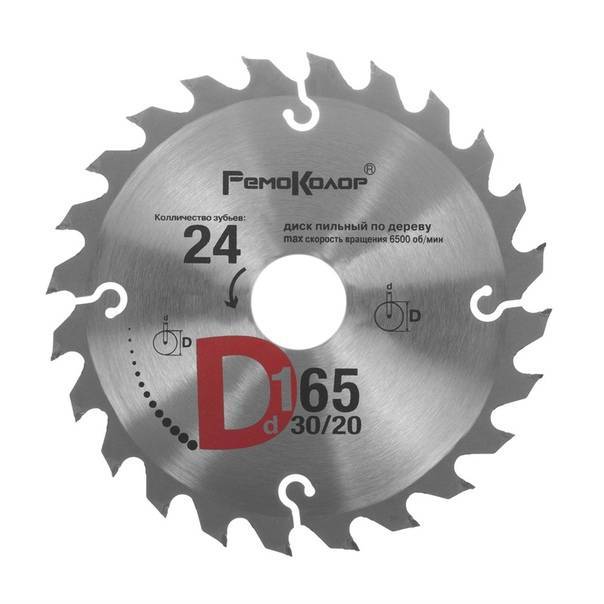

Диаметр посадочного отверстия. Этот параметр определяется на основании типа инструмента.
Характеристики зубьев. Имеются в виду толщина, форма и их количество, а также другие.

Виды дисков для циркулярной пилы

Монолитный диск. Выполнены они из качественной высокоуглеродистой или быстрорежущей стали. Применяются для обработки древесины и продукции из неё, а также для реза изделий из полимеров. Обладают рядом преимуществ:

недороги;
простая заточка зубьев – можно выполнять эту операцию самостоятельно, без наличия сложных специальных приспособлений;
многократно перетачиваются, следовательно, имеют достаточно большой ресурс работы.

Диск с зубьями, которые усилены твердосплавной напайкой. Полотно изготавливается из прочной инструментальной стали. Напайка – это сплавы из стали с высоким содержанием карбидов вольфрама или кобальта. Благодаря такому решению эти диски стали наиболее распространёнными. Имеют ряд достоинств:

позволяют резать большинство из известных материалов;
не требуется производить развод зубьев;
прочны и надёжны в процессе работы;
срок службы от заточки до заточки в несколько раз выше по сравнению с монолитным диском;
дают более чистый рез;
повышают скорость резания;
выпускаются широким ассортиментом для решения всевозможных задач при распиловке материалов.

При этом есть существенный недостаток – такие диски относительно дороги и для заточки требуется специальное оборудование.

Выбор полотна

При выборе полотна возникают вопросы вроде «Марку какого пильного диска приобрести? Выгоднее купить подешевле или подороже?»

Первое, что необходимо сделать — посмотреть технические характеристики инструмента, для которого приобретается приспособление, такие как:

мощность двигателя;
допустимые нагрузки;
скорость вращения шпинделя;
диаметр штифта для насадки полотна;
технические характеристики полотна.

Второе, что нужно знать, так это какой породы дерева нужен диск для распила, параметры толщины обрабатываемой древесины, вид распила (поперечный или продольный).

Третье: важная роль отводится производителю и цене полотна. Рейтинг производителей с лучшей репутацией можно составить из таких компаний: Премьер-Стандарт, Bosch. CMT, Makita, Globus, KONIG, FREUD, Атака.

Какой лучше выбрать?

Профессиональные строители и домашние мастера в ходе подбора диска для циркулярного инструмента рекомендуют учитывать следующие нюансы:

следует определить, какие параметры присущи самому инструменту – в данном случае нужно установить мощность пилы, максимально допустимое число оборотов, а также посадочный размер на валу устройства и внутренний диаметр круга для работы с инструментом;
если приобретаются диски с отрицательным наклоном резцов, то стоит заранее учесть, что подобные элементы будут предполагать, что устройство станет работать на максимуме своих возможностей;
наружный диаметр пильного диска не может быть более чем внутренний, поскольку такое изделие не получится зафиксировать в механизме;
в ходе подбора диска нужно также учесть объем предполагаемых работ, а также тип обрабатываемого материала; исходя из вида работ, можно остановиться на более дорогостоящем твердосплавном или же монолитном диске, который можно заточить по мере надобности;
от того какой режим работы предполагается для инструмента, можно правильно выбрать конфигурацию и количество резцов на элементе; самым ходовым вариантом считается диск со средним числом зубьев, которые будут иметь трапециевидную заточку с положительным отклонением от радиуса;
на хорошее качество диска укажут такие внешние признаки, как наличие маркировки, нанесенной при помощи лазера, изделие должно быть чистым и отполированным; важно чтобы элемент перед реализацией прошел процедуру балансировки;
качественная продукция будет иметь несколько прорезей, которые необходимы для стойкости изделия к температурным изменениям;
предпочтение стоит отдавать пильным дискам от известных производителей, которые следят за своей репутацией и реализуют только высококачественную и проверенную продукцию.

Одним из способов воздействия на древесину является резка или распиловка. Эти виды обработки применяются практически с самого начала работы с материалом.

Находящуюся на корню древесину срезают, а позже распиливают на сортовые пиломатериалы. Далее непосредственно на рабочем месте пиломатериалы ещё не раз подвергаются распиловке. Для этого зачастую применяют дисковые пилы, основной рабочей частью которых является диск.

Общие правила заточки диска циркулярной пилы

Самое главное правило, которое необходимо знать и четко соблюдать при заточке диска циркулярной пилы своими руками – внимательный осмотр пилы. Если зубья имеют заводскую фасонную заточку, то «поправить» ее после затупления режущей части, невозможно. Для правильной заточки таких резцов нужно специальное оборудование. В домашних условиях снова сделать острой такую оснастку для циркулярной пилы невозможно.

У рабочих органов с положительным углом наклона резцов, нужно учитывать угол ограничения подачи. Изменение этого угла изменит глубину врезания оснастки в материал. Пиление будет отрывистым, скачкообразным, даже может привести к повреждению материала, оснастки, нанесению травмы работающему.

При самостоятельной заточке лучше всего применять специальные заточные станки бытового назначения. Они позволяют выдержать требуемые углы заточки, ее скорость. Наточить циркулярную пилу с победитовыми напайками помогут: хороший глазомер, знание углов заточки, твердость руки, кратковременные касания режущей кромки к заточной поверхности. Скорость вращения заточного инструмента больше 3500 об/мин, может привести к потере прочности резца. Оснастка будет безвозвратно загублена.

Лучшие ручные циркулярные пилы с возможностью стационарной установки

Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.

BOSCH PKKS 18 LI 0

Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.

Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.

Пила работает от литий-ионного аккумулятора с напряжением 18 В.

Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.

Характеристики:

мощность — 1800 Вт;
диаметр диска — 150 мм;
высота распила — до 48 мм;
угол наклона — 45 град.;
обороты — 3800 об/мин;
напряжение аккумулятора — 18 В;
вес — 2.6 кг.

Достоинства:

удобно держать в руке;
отлично пилит;
адекватная цена;
высокая производительность.

Недостатки:

плохо закреплен пильный диск;
нет индикатора батареи.

BOSCH GKT 55 GCE

Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.

Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.

Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.

За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.

Характеристики:

мощность — 1400 Вт;
диаметр диска — 165 мм;
высота распила — до 57 мм;
угол наклона — 45 град.;
обороты — 6250 об/мин;
размер — 310×240 мм;
вес — 4.7 кг.

Достоинства:

плавный пуск;
регулировка скорости;
удобная смена диска;
точная работа с направляющими.

Недостатки:

тугой коннектор пылесоса;
неудобная регулировка угола наклона.

Hyundai C 1500-190

Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.

Под углом 90 градусов распил составляет до 65 мм.

Также можно работать под углом 45 градусов, но глубина распила уменьшается.

Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.

За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.

Пила комплектуется пылесосом, необходимым для отвода пыли.

Характеристики:

мощность — 1300 Вт;
диаметр диска — 190 мм;
высота распила — до 65 мм;
угол наклона — 45 град.;
обороты — 4500 об/мин;
вес — 5.1 кг.

Достоинства:

невысокая цена;
производительность;
удобный хват;
возможность тюнинга.

Недостатки:

тяжелая;
коротковатый шнур.

BOSCH UniversalCirc 12 2.5Ah x1

Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.

Можно выбрать угол распила от 0 до 45 градусов.

Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.

Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.

Характеристики:

диаметр диска — 85 мм;
высота распила — до 26 мм;
угол наклона — 45 град.;
обороты — 1400 об/мин;
напряжение аккумулятора — 12 В;
вес — 1.4 кг.

Достоинства:

качественная сборка;
легкий вес;
высокая производительность;
работа под разными углами.

Недостатки:

регулировка оборотов;
нет размерных меток.

DeWALT DWE560

Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.

Удобные ручки повышают комфорт при работе.

Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.

Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.

Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.

Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.

Характеристики:

мощность — 1350 Вт;
диаметр диска — 184 мм;
высота распила — до 65 мм;
угол наклона — 48 град.;
обороты — 5500 об/мин;
размер — 286×226 мм;
вес — 3.7 кг.

Достоинства:

быстрый распил;
подходит для плотных материалов;
удобное переключение глубины;
можно подключать пылесос.

Недостатки:

коротковатый шнур;
подошва слегка люфтит в задней части.

Почему важно правильно подбирать диски?

Чтобы не совершить ошибок при выборе пильного диска для дерева, важно учесть форму пильных зубьев, а также их размеры. На текущий момент в продаже можно встретить различные модели дисков для пилы, которые можно применять для работы с древесиной:. Твёрдосплавные

Их отличает наличие особых напаек, благодаря которым можно выполнять поперечное пиление. Эти изделия подходят для работы с массивной древесиной: с их помощью можно выполнять поперечный раскрой древесных волокон, обрабатывать плиты ДСП, имеющие один или несколько слоев, а также древесину твердой и мягкой породы, для которой важно обеспечить чистый распил

Твёрдосплавные. Их отличает наличие особых напаек, благодаря которым можно выполнять поперечное пиление

Эти изделия подходят для работы с массивной древесиной: с их помощью можно выполнять поперечный раскрой древесных волокон, обрабатывать плиты ДСП, имеющие один или несколько слоев, а также древесину твердой и мягкой породы, для которой важно обеспечить чистый распил

Подобные диски имеют зубья, выполненные в виде трапеции с использованием твердых сплавов. В их конструкции предусмотрены подрезные ножи в толще. Они могут выступать основным элементом станков с автоматической подачей, позволяя поддерживать высокую скорость работы. Предусмотренные в таких дисках зубья имеют прямую форму. Наличие расклинивающих ножей и ограниченного числа зубьев позволяет повысить качество выбрасывания стружки. Благодаря этим особенностям дисковая пила меньше нагревается во время эксплуатации и демонстрирует лучшую сопротивляемость при резке.

Специальное пильное полотно с переменным зубом, подвесными специальными ножами и уменьшенной толщиной для пропила. Основное назначение подобного диска заключается в выполнении продольного пропила. С его помощью можно создавать тонкие и аккуратные разрезы, при этом удается свести к минимуму количество отходов. Подобные полотна не подходят для обработки заготовок из древесины тополя. Используемые зубья характеризуются переменной формой и располагаются под углом 10 градусов.

Их используют в первую очередь для обработки мягкой и твердой древесины при влажности, не превышающей 15%. Особенностью пильных дисков для работы с мягкой и твердой древесиной является наличие пластин для распиловки, которые находятся в ее толще. Они могут применяться в сочетании исключительно с обрезными и многопильными устройствами. Дисковые зубья имеют прямую форму, позволяя выполнять высококачественную резку дерева.

Диски с переменными зубьями, предназначенные для выполнения маятниковой и радиальной резки. Подобный вариант дисков предназначен для использования совместно с ручным инструментом, позволяет выполнять качественный поперечный распил твердой и массивной древесины с различным уровнем влажности. Дисковые зубья имеют отрицательный внешний угол, достигающий 15 градусов. Такие диски для пилы идеально подходят для работы на загородном участке, а также при возведении жилых домов и беседок.

Дополнительные функции

Современный электроинструмент оснащается дополнительными функциями, которые стали доступны благодаря развитию электроники. Также разные модели могут иметь дополнительные возможности, которые выполнены с помощью механических устройств.

При выборе стоит обращать внимание на наличие этих функций и знать, что они дают пользователю. Разберем основные из них более подробно

Система стабилизации скорости вращения

Это электронная система, при нагрузке увеличивает силу тока, подаваемого на электродвигатель. И, наоборот, уменьшает при работе со слабой нагрузкой или без нее. В результате диск вращается с одинаковой скоростью при любых нагрузках.

При чрезмерных нагрузках обороты все же упадут или двигатель отключится защитной системой, если она есть. Тем не менее, система позволяет обеспечить ровную работу пилы в разных режимах, что облегчает работу.

Система плавного пуска

При запуске большинства электродвигателей потребляется мощность, в 3 раза превышающая номинальную. Например, двигатель в 2,2 кВт может при запуске потреблять до 6,6 кВт, что дает чрезмерную нагрузку на сеть.

Иногда сети, не рассчитанные на это и нагруженные другими потребителями, не выдерживают. И в любом случае при пусках на время «садится свет», что видно, по меркнущему свету лапочки накаливания. Система плавного пуска позволяет избежать этого.

Кроме того, она повышает безопасность. Если во время пуска, диск случайно оказался «не там, где надо», он не принесет вреда, так как поначалу будет вращаться медленно и будет время исправить положение.

Это полезная функция, но есть минус – пила не сразу включается в работу, требуется от 3 до 5 секунд для выхода на полные обороты.

Система защиты от перегрузок

Выполняет функцию, обозначенную в самом названии. При перегреве двигателя, заклинивании диска или редуктора, перегрузках система отключит двигатель. Её единственный минус – может быть настроена чересчур «бдительно» и отключать двигатель слишком часто из-за незначительных перегрузок.

Электродинамический тормоз

Без такой системы, при выключении пилы, диск продолжает некоторое время вращаться по инерции. Электродинамический тормоз, после отключения вращения, создает в двигателе магнитное поле, которое тормозит вращение практически сразу. Это повышает безопасность и удобство при работе.

Муфта скольжения

Функция защищает двигатель механическим способом. В случае, если диск заклинит, при зажиме определённой силы двигатель не сгорит, потому что привод от двигателя к диску будет проскальзывать за счет муфты.

Защита от случайного включения

Выполнена в виде выключателя с двумя кнопками. Первой кнопкой разблокируется основная кнопка включения. Система повышает безопасность, но создает некоторые неудобства при включении.

Обращайте внимание на наши советы по выбору, они помогут вам сделать правильный выбор

Стопор шпинделя

Для того, чтобы открутить зажимную шайбу диска (снять диск), требуется зафиксировать шпиндель (вал, на котором расположен диск). Иначе, болт крепления диска, будет крутиться вместе с валом и открутить его не удастся. На разных моделях такая фиксация выполняется двумя способами:

На шпинделе предусмотрены грани для гаечного ключа.
Внутри механизма встроен рычаг стопора, утопив который можно зафиксировать шпиндель.

Параллельный упор и направляющая шина

Параллельный упор поставляется практически со всеми моделями. Он позволяет нарезать заготовку на тонкие рейки, но при условии, если хотя бы одна сторона заготовки ровная. Упор вставляется в корпус пилы, а его площадка движется по ровной стороне заготовки, обеспечивая точный рез.

Направляющая шина – это площадка, которая ставится и крепится на заготовке. Пила движется относительно шины, поэтому необязательно иметь ровный край у заготовки.

Оба приспособления могут быть полезными при определенных операциях.

Направляющая позволяет сделать очень ровный рез, особенно полезной считается при распиливании ЛДСП.

Подпружиненный кожух

Этой функцией оснащены все модели дисковых пил, так как она обеспечивает безопасность. Кожух приоткрывается по мере пиления, освобождая проход вращающегося диска по заготовке. При снятии пилы с заготовки пружина автоматически закрывает диск защитным кожухом.

На что необходимо обратить внимание при выборе пильного диска

Очевидно, что для качественной обработки древесины, достижения высоких результатов в деревообработке, эффективности и экономичности, к выбору «правильных» пильных дисков необходимо отнестись с максимальной ответственностью.

Прежде чем покупать пильный диск Pilana или продукцию других производителей, следует учесть параметры самой циркулярной пилы:

– скорость вращения вала (максимальное число оборотов в минуту);

– мощность электродвигателя;

– размеры защитного кожуха;

– посадочный размер вала двигателя.

При покупке режущего инструмента обратите внимание, допускается ли у данной модели напайка дисковых пил. Данная опция позволяет полностью восстановить работоспособность пильного диска и не тратить лишних денег

Подбирать конфигурацию зубьев пильного диска следует с учетом такого параметра, как мощность двигателя. Установка диска с отрицательным или «нулевым» уклоном оказывает повышенную нагрузку на электроинструмент. Если данным параметром пренебречь, вполне возможно, что в ближайшее время потребуется ремонт дисковых пил.

Оценивая скорость вращения шпинделя, а также скорость вращения вала (число оборотов в минуту), необходимо достигать максимального соответствия данных параметров тем требованиям, которые определены фирмой-производителем дисков.

Основные параметры диска для циркулярной пилы

Наружный (внешний) диаметр

Определяется внутренним размером защитного кожуха – диск с большим диаметром не установится на пилу с меньшими габаритами кожуха. Основные размеры режущего инструмента для ручных циркулярных пил располагаются в диапазоне 130-250 мм. Внешний диаметр на скорость резки не оказывает существенного влияния, но определяет глубину прорезания. С увеличением пропила значительно нагружается двигатель, происходит нагрев металла диска и самого обрабатываемого изделия.

Внутренний, посадочный диаметр

Имеет несколько размеров: 16, 20, 22, 30, 32. Важный параметр – диаметр должен соответствовать размеру силового вала на пиле, под которую подбирается диск. На некоторых моделях дисков расположены дополнительные отверстия, фиксирующие диск на штифтах.

Количество зубьев на диске

Влияет на такие параметры, как скорость резки и чистота обработки. С уменьшением количества зубьев скорость обработки увеличивается, улучшаются условия для отвода стружки, но ухудшается чистота пропила. При увеличении числа зубьев рез получается более чистым, но возрастает нагрузка на двигатель. Условно по количественному соотношению диски можно разбить на три группы:

большое количество резцов, находится в диапазоне 80-90 шт.;
среднее количество (40-80 шт.);
малое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими можно обрабатывать мягкую и твёрдую древесину, выполнять поперечные и продольные резы, применять для обработки различных изделий из древесины.

Наклон зуба

Определяется отклонением от радиуса диска поверхности режущей кромки. При отклонении к тыльной стороне зуба наклон называется отрицательным, при обратной стороне наклона – положительным. Для продольного пиления целесообразнее применять зуб с положительным наклоном, так как в процессе обработки происходит своеобразный захват материала, наезд диска на деталь, что способствует более быстрому резу заготовки в целом. Наклон зуба подразделяют:

стандартный наклон – угол изменяется от 5° до 15°;
положительный, агрессивный наклон составляет 15-20°;
обычный, отрицательный угол лежит в диапазоне от 0° до -5°.

Конфигурация зубьев

Каждый тип резца сконструирован и выполнен для решения определённой задачи. Подразделяются:

Плоский резец – применяется для быстрого продольного пиления мягкой или твёрдой древесины, имеет обозначение FT.
Сменный резец – имеет последовательно чередующийся сменный наклон зубьев в одну или другую сторону. Резцы дают ровный и достаточно чистый пропил. Применяется для поперечного и продольного реза древесины, обработки фанеры, ОСП, ДСП и композитных плит, обозначаются символом ATB.
Комбинированный резец – это последовательная смена групп из сочетания четырёх сменных резцов (ATB) и одного плоского (FT). Обозначаются как Combi. Этот тип диска относят к универсальным из-за возможности выполнять разные виды пропилов.
Трапециевидный плоский резец – выполнен из следующих друг за другом плоских зубьев. Более высокий заточен под трапецию, низкий является плоским. Применяется для обработки древесины и изделий из неё, для полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.
Сменный резец с увеличенной наклонной боковой частью – разработан для обработки материала, склонного к раскалыванию, а также для чистового поперечного пиления. Обозначается HiATB.

Толщина диска

Определяет фактическую ширину пропила.
Стандартный размер составляет 3,2 мм. Кроме этого, толщина диска сказывается на прочности самого режущего инструмента. Уменьшение параметра приводит к тяжёлым режимам работы, перегреву диска и к поломке. Больший размер вызывает повышенный расход обрабатываемого материала, то есть «перевод в стружку».

Дисковые пилы применяются при обработке различных материалов. Соответственно и режущий инструмент выполняется под конкретные задачи.

Посадочный диаметр диска циркулярной пилы

Популярные модели и производители

Бюджетные модели

BOSCH PKS 55

Интерскол ДП-190/1600М

Hammer CRP 1500 D

ВИХРЬ ДП-190/1800

Средний ценовой сегмент

BOSCH GKS 600

BOSCH GKS 190

Makita HS7601

Metabo KS 55

Премиальные модели

Makita 5903RK

BOSCH GKS 85 G

Правильный подбор дисков

Виды дисков для циркулярной пилы

Выбор полотна

Какой лучше выбрать?

Общие правила заточки диска циркулярной пилы

Лучшие ручные циркулярные пилы с возможностью стационарной установки

BOSCH PKKS 18 LI 0

BOSCH GKT 55 GCE

Hyundai C 1500-190

BOSCH UniversalCirc 12 2.5Ah x1

DeWALT DWE560

Почему важно правильно подбирать диски?

Дополнительные функции

Система стабилизации скорости вращения

Система плавного пуска

Система защиты от перегрузок

Электродинамический тормоз

Муфта скольжения

Защита от случайного включения

Стопор шпинделя

Параллельный упор и направляющая шина

Подпружиненный кожух

Рекомендации по выбору диска

На что необходимо обратить внимание при выборе пильного диска

Основные параметры диска для циркулярной пилы

Наружный (внешний) диаметр

Внутренний, посадочный диаметр

Количество зубьев на диске

Наклон зуба

Конфигурация зубьев

Толщина диска

Напишите комментарий Отменить

Вам это будет интересно

Пуско-наладочные работы: зачем они нужны и как обеспечить надежную эксплуатацию оборудования

Итальянская мебель: основные преимущества для вашего интерьера

Преимущества газонокосилок Stiga

Производственная котломоечная ванна: надежность и эффективность для бизнеса

Инновационное строительство с СИП-панелями: преимущества, этапы и особенности

Раскрутка канала в Telegram: эффективные стратегии для привлечения аудитории

Меню

Свежие записи
