Продольная распиловка бревен бензопилой

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать. Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Цепные мини-лесопилка с каретками модели F2 производятся ​​из прочного алюминиевого сплава, которые имеет защитное покрытие. Предельная масса лесоматериала, который может обрабатываться с применением этих кареток, составляет 1000 кг., при наибольшей длине обрабатываемого бревна 3800 мм. При необходимости работ с брёвнами большой длины рама может наращиваться однотипными фрагментами, которые доступны по дополнительному заказу. Также на раме или рядом с ней могут устанавливаться несколько подъёмников для брёвен, что позволяет обрабатывать длинные брёвна с высокой производительностью, и при сохранении всех параметров точности.

Продольный распил бревна

Перед распилом бревна выбирают оптимальный способ, который зависит от размеров нужных пиломатериалов, нужного качества поверхности досок, породы дерева и технических возможностей.

К распилу приступают только после осмотра бревна, после чего его освобождают от коры и сучьев. Если на бревне нет изъянов, то обработка проходит быстрее, а пиломатериал получается более качественным.

Раскрой бревна

В зависимости от ориентации годичных колец пользуются разными видами раскроя бревна:

• Радиальный вид — распил проходит по радиусу годичных колец. Получают пиломатериал высокого качества, который не деформируется.
• Тангенциальный вид — бревно распиливают по касательной к годичным кольцам. Пиломатериал получается невысокой прочности.
• Параллельный вид — распил проходит параллельно волокнам дерева.

Для распиловки по направлению волокон самый простой круговой распил. В первую очередь срезают горбыль. После этого бревно поворачивают на 180 градусов, а затем срезают второй горбыль. Чтобы получать доски, бревно постоянно поворачивают.

Для качественной распиловки брёвен разными способами пользуются общими правилами:

чтобы бревно не двигалось при обработке, его надёжно закрепляют; если распиловку производят бензопилой, то используют цепь для продольной обработки

Чтобы срез был ровным, а пилу не уводило в сторону, цепь должна быть хорошо наточена и не провисать; для распиловки вручную стараются выбирать брёвна небольшой длины; перед распиловкой бревно размечают под определённый вид распила; распиловку бревна на доски начинают со спила горбыля; особое внимание уделяют мерам безопасности на всех этапах распиловки бревна.. Распиловку брёвен своими силами выполняют с помощью различных режущих инструментов. Распиловку брёвен своими силами выполняют с помощью различных режущих инструментов

Распиловку брёвен своими силами выполняют с помощью различных режущих инструментов.

Электрические или бензиновые пилы

Бензиновая пила имеет преимущества перед электрической моделью:

• рабочее место не привязано к источнику электропитания;
• более высокая мощность;
• благодаря плавному пуску и регулировке скорости снижена опасность разрыва пильной цепи;
• непрерывная работа в течение до часа, нет необходимости прерывать распил, чтобы пила остыла;
• можно работать при любой влажности, например, во время дождя.

Дисковая мини‒пилорама

В качестве режущего элемента используют один или два диска, разделённые вставкой.

Такой пильный станок широко используют из-за его достоинств:

• простая конструкция, укомплектованная электрическим или бензиновым двигателем;
• несложное пользование;
• точность распила бревна по отметкам;
• высокая производительность при распиловке брёвен.

Основное требование к циркулярной пиле — это прочная станина и мощный двигатель.

Особенность самостоятельного продольного распила бревна хорошо видно на четырёх простых способах.

Виды распила бревна

Прежде чем приступить к распилу заготовки, нужно решить, как получить конечный продукт высокого качества с наименьшим количеством отходов. Древесина неоднородна по качеству, нижняя часть ствола даёт наиболее ценный пиломатериал. При распиловке из бревна можно получить следующие виды пиломатериалов:

• брус — пиломатериал, толщиной и шириной больше 10 см. самым распространённым видом является четырёхкантный брус, квадратный в сечении. Используется как строительный материал и в производстве мебели;
• доска — пиломатериал, толщиной до10 см и шириной, превышающей толщину в два раза. Доски получают из бревен или брусьев и используют в строительстве и в мебельной промышленности.

Обладая теоретическими знаниями и практическими умениями, можно сделать доски и брусья своими руками.

Процент выхода

Средний объем продукции, который должен получиться на выходе можно рассчитать следующими способами:

• По диаметру ствола. Подходит в тех случаях, когда весь пиловочник имеет одинаковый размер. Для расчета вычисляют объем одного ствола и умножают на всю кубатуру. Метод имеет незначительную погрешность. Минус – для приемки продукции нужно много времени и человеческих ресурсов.
• По объему транспорта. При этом способе рассчитывается объем готового пиломатериала на каждый тип транспорта отдельно. Метод используется при большой кубатуре пиломатериала, так как значительно ускоряет подсчеты. Имеет большой процент погрешности.
• С помощью измерительных рамок. Такой метод имеет высокий уровень точности. При измерении учитывается кривизна и утолщения ствола, что невозможно при расчете вручную. Способ также позволяет сразу проводить сортировку пиломатериала, с учетом его дальнейшего расхода.
• Умножением объема штабеля на определенный коэффициент. Калькуляция имеет высокий уровень погрешности. Метод применяют, когда измерения необходимо провести в срочном порядке.

Правильный расчет выхода влияет на себестоимость будущей продукции. Этот показатель во многом зависит от сорта древесины и того, каким способом производилась раскройка леса.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

• Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
• В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

• Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
• Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

• Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
• В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
• Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Готовое решение

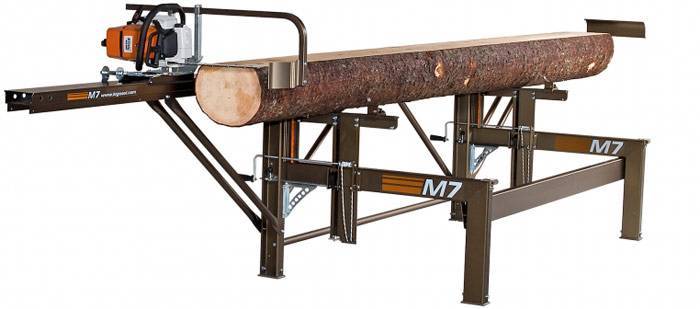

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

• Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
• Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
• Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
• Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
• Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Пилорама из бензопилы

Данный тип конструкции наиболее прост в изготовлении, но и для него потребуются особые навыки, инструменты и опыт работы с ними.

Такой тип подразумевает установку каретки на направляющие, но не является обязательным. В качестве направляющих можно использовать ровную деревянную планку, по которой конструкция каретки будет легко скользить. Она позволяет ровно снять первый слой. В качестве последующих направляющих используется плоскость спила на бревне.

Внимание! Отсутствие станины и лафета добавляет ряд сложностей. У мастера могут возникнуть проблемы с удержанием бревна в одном положении. Без надлежащей фиксации приступать к работам нельзя, так как это может привести к травмам

Без надлежащей фиксации приступать к работам нельзя, так как это может привести к травмам.

Пошаговый процесс изготовления каретки для бензопилы будет выглядеть следующим образом:

• Делаем основу. Для этого свариваем между собой трубу размерами 25х25 мм.
• К основе на противоположных сторонах привариваются перпендикулярные трубки, размер которых составляет 30х30 мм. Они необходимы для крепления подвижной части, удерживающей пилу и задающей толщину распиливаемых планок.
• В боковые части направляющих ввариваются гайки. С их помощью можно будет зафиксировать подвижные части на нужной высоте болтами.
• Делаем подвижную часть. Она состоит из двух труб с Т-образным концом. Конец труб выполнен в виде тисков, зажимаемых с помощью болтов и гаек. Эти зажимы будут удерживать полотно бензопилы. Размер труб – 25х25 мм.
• Чтобы цепь пилы не терлась о металлические части, на внутренние части тисков приваривается две металлические пластины нужных размеров. Они полностью зависят от толщины и ширины полотна бензопилы.
• Собираем каретку в единую конструкцию, подбираем нужную высоту и устанавливаем пилу. Пилорама готова к использованию.

На видео ниже полностью изложен процесс изготовления каретки. К тому же, автор этого приспособления отмечает основные сложности и некоторые неточности, допущенные им во время сборки пилорамы. Это позволит вам избежать таких оплошностей и сделать приспособление для распиливания бревен более практичным.

Итог! Такая конструкция каретки подходит для личного использования и разовой распиловки древесины. Для коммерческих целей она не подойдет.

Применение бензопилы для продольного распила

Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:

Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.

Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон

Важно проследить за перпендикулярностью сторон по отношению друг к другу. Необрезная доска делается из неошкуренного бревна (с неудаленной корой)

Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины

После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.

Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.

Рисунок 5 – Виды пиломатериалов

При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.

Несколько полезных советов

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок. Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Порядок выполнения подготовительных работ

Чтобы распилить бревно вдоль, нужно выполнить следующую последовательность действий:

• Взять две прямые доски и прикрепить одну к другой под прямым углом. В результате получится прочная ведущая линейка.
• Для поддерживания изготовленной линейки нужно сделать упоры из досок.
• Перемещение стволов нужно выполнять с использованием кантователя.
• Бревно следует поместить на удобную основу.
• На шине бензопилы с использованием гаек нужно закрепить рамку.
• Опоры ведущей линейки надо прикрепить к торцам бревна, проконтролировав горизонтальность положения уровнем.
• Для фиксации всех скоб и элементов конструкции необходимо использовать саморезы. Гвозди для данных целей не подходят, поскольку их в дальнейшем сложно извлечь, не причинив повреждений деталям конструкции.
• Ведущую линейку нужно прикрепить к опорам при помощи скоб и отрегулировать ее высоту с учетом того, что пропил пойдет не по ней, а приблизительно на один сантиметр выше.
• Бревно нужно повернуть и закрепить вторую доску таким образом, чтобы она упиралась в землю и поддерживала бревно.

Порядок проведения работ

Перед началом распиловки необходимо освободить подготовленные бревна от коры и оставшихся сучьев и тщательно осмотреть на предмет наличия всевозможных дефектов. Это позволит выбрать оптимальную схему раскроя и сократить тем самым количество возможных отходов.

При продольной распиловке бревен необходимо позаботиться о том, чтобы полученные доски имели одинаковую по всей ширине плотность. Поскольку плотность древесины ствола с северной стороны гораздо больше, нежели с южной, распил производят в плоскости, направленной с востока на запад (или наоборот).

Первой операцией при продольной распиловке бревна бензопилой будет снятие горбыля с двух противоположных сторон ствола. В результате образуется двухкантный брус, который затем распиливается на равные по толщине доски либо другие пиломатериалы, в соответствии с выбранной схемой распиловки. На выходе получается необрезная доска, с которой впоследствии снимаются кромки.

При наличии в бревне ложного ядра или иных пороков возможно его вращение на 90° или 180°, как при круговом методе распиловки.

Распил бревна в домашних условиях

Нередко возникают ситуации, когда необходимо изготовить сравнительно небольшое количество досок или брусьев для личных нужд. В этом случае приобретение лесопильных станков и прочего оборудования является нецелесообразным. При наличии определенных знаний и навыков гораздо выгоднее произвести распил бревен вручную, при помощи цепной электрической или бензиновой пилы. Это достаточно трудоемкий процесс, но в ряде случаев вполне оправданный.

Большинство специалистов сходятся во мнении, что использование бензопилы более предпочтительно. Такие пилы, в отличие от электрических, обладают большей мощностью и способны работать без перерыва длительное время. Кроме того, при использовании бензопилы не требуется электроэнергия, что позволяет производить работы в удалении от источников электроснабжения (например, непосредственно на делянках).

При раскрое бревен на доски с помощью бензопилы потребуются специальные приспособления: устройство для закрепления бревна, рамка-насадка на бензопилу и направляющая, по которой будет производиться распил. Рамка-насадка закрепляется на шине бензопилы таким образом, чтобы можно было регулировать расстояние между ней и цепью. Это позволит получить доски различной толщины. Цепь лучше выбрать специальную, для продольного распила, которая отличается углом заточки зубьев. Распиловка бревна на доски бензопилой с как осуществить распил бревна на доски. В качестве линейки-направляющей вполне подойдет металлический профиль необходимой длины или ровная жесткая доска.

Соблюдение безопасности в ходе работы

Чтоб не было сбоев в работе и злосчастных случаев, следует соблюдать меры безопасности при работе с материалом и инструментами:

• При работе не пускать на рабочую площадку сторонних, в особенности малышей.
• Во время работы следует воспользоваться средствами защиты от шума и опилок, которые разлетаются во время распила.
• Необходимо иметь при для себя аптечку со всем нужным для использования в случае порезов.
• При использовании дисковой пилы необходимо надевать на нее защитный кожух.
• Нельзя заливать бензин в нагретый бак бензопилы.
• Использовать бензопилу только по предназначению, не включать ее на полную мощность, если она не в работе.
• Не надо очень давить на пилу во время работы.
• Бревно для распила следует устанавливать с правой стороны.

Бензопила служит комфортным инвентарем, который можно использовать для самостоятельного производства досок. На

Особенности самодельного варианта распиловки

Распилить бревно на доски легко инструментом, выполненным своими руками. Изготовление оборудования несложное:

Схема самодельной распиловочной установки

В качестве опоры надо применять каркас от школьной парты или трубу с сечением в виде квадрата, оптимальный его размер 20×20, допускается и больше.
Соорудить два зажима, на одном торце смонтировать поперечину с двумя отверстиями под стяжные болты, в середине сделать выступ для шины.
Для продольной распиловки бревна на доски важно сделать опорную раму, ее ширина обязана быть меньше длины на 7–8 см.
Потом к обеим сторонам приваривается два элемента длиной 10 см, делаются отверстия под болты, посередине прикрепляется ручка для удобства работы.
После этого зажимы вставить в пазы, устанавливается шина, все тщательно фиксируется.

Работать с самодельным инструментом несложно, для этого потребуется два козла, они будут служить опорой, а также необходимо подготовить металлическую рейку или доску, элемент будет направляющим элементом. Снизу укладывается бревно, регулируется необходимая высота для работы.

Техника распиловки бревна вдоль

Сложное в этом процессе – сделать первый спил, для этого необходимо:

Рисунок доски распила вдоль

• Смонтировать ведущую линейку, она состоит из двух досок, скрепленных между собой под углом 90 градусов.
• Установить бревно на опоры, прочно зафиксировать его положение.
• Проверить ровно ли лежит бревно с помощью уровня.
• С помощью саморезов закрепить ведущую линейку к опорам.
• В горизонтальном положении закрепить еще одну направляющую, элемент будет упираться в землю, но в то же время фиксировать бревно.
• Распилить бревно.

Во время второго распила специалисты могут ведущую линейку не применять, направляющей будет служить полученная доска. Второй распил проводится перпендикулярно первому.

Секреты поперечного распила

Поперечный пил применяется для получения дров или декоративных элементов интерьера. Распиловка осуществляется по следующим принципам:

Виды распилов

• Бревно поместить в горизонтальном положении на опоры из дерева, высота должна быть 0,5 м.
• Провести чистку его от коры.
• С помощью топора или пилы сделать небольшие пометки по всей длине, они должны располагаться на одинаковом расстоянии друг от друга.
• По разрезам сделать распил.

Для поперечного распила не требуется применение специальных приспособлений или насадок. Для такой работы отлично подойдет обыкновенная цепь, но ее кольца обязан быть прочными.

Карта распиловки

Карта распиловки представляет собой расчет оптимального количества готового пиломатериала из одного бревна. Ее можно рассчитать самостоятельно для каждого конкретно диаметра бревна, а можно воспользоваться компьютерной программой, значительно облегчающей расчет, и цена которой вполне доступна.

Выход материала после распила дерева

Либо источником может стать обычный справочник по лесопильному делу. В итоге получается таблица, которую берут за основу. Лесопильное приспособление всегда должно быть ориентировано на ее данные, для получения большего количества пиломатериалов любой породы дерева.

Составные элементы

Типовая конструкция каретки для бензопилы состоит из следующих частей:

1. Опорной рамы с направляющими, которые собираются непосредственно на месте использования с применением стандартных секций.
2. Системы автоматического контроля параметров деревообработки, в которую входят конечный выключатель, датчики контроля глубины реза, температурные детекторы, узлы измерения текущих вибраций инструмента и пр. Набор таких узлов у каждого из производителей кареток различен.
3. Измерительные шкалы, устанавливаемые на направляющих.
4. Двигатель перемещения каретки.

Дополнительного обслуживания оборудование не требует.

В качестве примера рассмотрим схему и возможности портативной лесопилки Logosol F2 Farmer с кареткой под бензопилу. Она предназначается для продольной распиловки брёвен диаметром до 60 см и собирается из стандартных секций длиной 1 м, которые изготавливаются из анодированного алюминия.

Имеется два варианта привода:

• Для бензопил с ручной подачей используется конструкция с 4-метровой направляющей, по которой производится вертикальное и горизонтальное перемещение каретки. Наиболее подходящим типом бензопилы для такой цепной пилорамы является Stihl MS391. Мощность двигателя — 3,3 кВт при массе 6,4 кг. Если использовать пилу большей мощности, например, Stihl MS661, то распиловка пойдёт ещё быстрее.
• Для бензопил, которые оснащены функцией автоматической подачи, больше подойдёт Logosol Log Moulder. Это комплекс, включающий приводную каретку, имеющую возможность изменять производительность и скорость движения пильного плотна в зависимости от усилия сопротивления обрабатываемого материала. Установка применяется преимущественно для электрических пил, но может быть приспособлена и под бензиновые.
