Механическая обработка
Благодаря высокому коэффициенту текучести нержавеющая сталь AISI 304 прекрасно поддаётся различным способам обработки: штамповке, прокату, резанию, шлифовке и т. д. Однако, учитывая необходимость сохранения высоких защитных свойств, металлорежущий инструмент должен отвечать определённым требованиям.
Прежде всего, он должен быть чистым, чтобы не занести в микроструктуру коррозирующие вещества (процесс контаминирования). Также очищают поверхность заготовки. Для обработки «нержавейки» используются специально предназначенные резцы, фрезы, свёрла и т. д. Режущая кромка инструмента должна быть остро заточенной, в противном случае в зоне контакта образуется нежелательное избыточное уплотнение. По этой же причине резка проводится быстро, с глубоким шагом.
Чтобы не допускать деформацию обрабатываемого изделия, рекомендуется применять стружколомные устройства. Они не позволят стружке царапать поверхность заготовки. Учитывая, что аустенитные сплавы плохо проводят тепло, режущая кромка инструмента быстро перегревается. Для охлаждения необходимо использовать СОЖ.
AISI 304 отлично поддаётся методам пластической деформации. При горячей обработке (например, ковке) заготовку необходимо равномерно нагревать до 1149-1260 °С. После придания желаемой формы изделие быстро охлаждается (при относительно высоких температурах) – это защитит её от коррозии.
При холодной обработке давлением (например, штамповке) зачастую требуется промежуточная стадия отжига. Она облегчает процесс упрочнения поверхностного слоя, делая его более плотным и менее подверженным коррозии. Также процедура предупреждает развитие микротрещин и разрывов. После окончательной обработки проводится полный отжиг, устраняющий внутренние напряжения стали.
Сферы применения
Нержавеющая сталь марки AISI 304 (0818Н10) прекрасно обрабатывается, поэтому изготовленные из нее изделия способны сохранять форму и внешний вид на протяжении десятилетий активной эксплуатации. В основном она используется при изготовлении:
- криогенного и холодильного оборудования в научных, медицинских, химических лабораториях;
- резервуаров, трубопроводов, оборудования для работы с химически агрессивными средами;
- емкостей и агрегатов для предприятий пищевых отраслей (производство пищевой нержавейки регламентируется DIN 11850);
- кухонных моек, разнообразнейшей посуды для дома, столовых, кафе, ресторанов;
- фильтровальных сеток на нефтяных скважинах;
- емкостей для сыпучих веществ и агрессивных растворов.
Гарантия на эти изделия достигает 150 лет!
К наиболее популярным категориям металлопроката, изготавливаемым из нержавейки AISI 304, относятся:
- электросварные трубы;
- сортовой прокат — прутки, уголки и полосы;
- нержавеющие листы и рулоны;
- трубопроводная арматура и фитинги.
Размеры прямоугольных труб AISI 430
Данный вид металлопроката применяется в самых разных сферах промышленности и хозяйства. Поэтому в продажу поступает обширный ассортимент нержавеющего трубопроката с разными линейными размерами. Поскольку одной из основных сфер применения является производство мебели и декораций для интерьера, большим спросом пользуется толщина стенки 1-2 мм. Это обеспечивает оптимальное соотношение веса и прочности. Наиболее распространенные размеры сечения – от 10 мм до 200 мм. Толщина стенки 10-миллиметровых прямоугольных труб обычно составляет 1 мм, для 200-миллиметровых профилей применяется сталь толщиной 4 мм, но возможны и другие сочетания размеров. Длина может достигать 14 метров. При этом все размерности отражены в маркировке продукции.
Рассмотрим пример маркировки: «Труба нерж. AISI 430 50x30x2x6000». Это обозначение содержит все данные о линейных размерах продукции. Расшифровывается оно следующим образом:
- Труба нержавеющая – тип продукции;
- AISI 430 – марка стали, из которой изготовлен прокат;
- 50×30 – размеры прямоугольного профиля;
- 2 – толщина стенки (2 мм);
- 6000 – длина в миллиметрах (6 метров).
Допустимая погрешность размеров сечения составляет 0,3 мм для труб до 30 мм, 0,4 мм для изделий до 50 мм и до 0,8 мм для изделий, высота и ширина которых не превышают 200 мм. Погрешность толщины стенки находится в пределах 12,5% для всех размеров.
Считается допустимым незначительный прогиб стенок, не выходящий за пределы заданных значений. Для прямоугольных труб диапазон размеров прогиба составляет 0,75 мм для изделий толщиной до 50 мм, 1 мм при размере профиля до 70 мм, 1,5 миллиметра для 100-миллиметровых и 2 мм для 200-миллиметровых профилей.
Марки нержавеющей стали и их характеристики
В современном мире представлено более двухсот пятидесяти видов нержавеющей стали. Они отличаются по своим сериям или маркам и по свойствам. Самыми популярными марками нержавеющей стали в настоящее время являются те виды, которые принадлежат к 300-й и 400-й серии. Они обладают высоким уровнем стойкости к появлению коррозии. К тому же у них слой защитной пленки является достаточно прочным из-за оптимально-подобранной пропорциональности использованных при производстве элементов. Нержавеющая сталь данных серий обладает высокой прочностью и пластичностью. Она активно применяется для производства различных предметов в современной промышленности. В скором времени конкуренцию данным сериям может составить 200 серия стали, которая, по мнению потребителей, имеет оптимальное сочетание стоимости и качества.
Характеристика нержавеющих сталей aisi
На современном рынке большим спросом пользуется нержавеющая сталь трехсотой серии. Она подразделяется на несколько видов в зависимости от химического состава:
- аустенитная,
- аустенитно- ферритная,
- аустенитно-мартенситная.
В стали этих видов содержится разное количество никеля, хрома. углерода.
Нержавеющая сталь aisi 304
aisi 304 (08Х18Н10) получила широкое распространение в пищевой промышленности. Она отлично подходит для сварки и для тог, чтобы противостоять появлению ржавчины.
Нержавеющая сталь aisi 316
aisi 316 (10Х17Н13М2) образуется, если в сталь марки aisi 304 (08Х18Н10) добавить такой элемент, как молибден. Данная марка нержавейки получила широкое распространение в судостроительной, нефтегазовой и химической видах промышленности. Она устойчива к агрессивным средам.
Нержавеющая сталь aisi 316Т
aisi 316Т (10Х17Н13М2Т) обладает высоким уровнем прочности за счет того, что в ней содержится больше титана, чем в предыдущих марках. Она нашла широкое применение в области создания оборудования для химической и пищевой промышленности.
Нержавеющая сталь aisi 321
aisi 321 (12-08Х18Н10Т) самое большое количество титана среди всех марок трехсотой серии. Способна выдерживать температуры нагревания до 800 градусов Цельсия.
Нержавеющая сталь aisi 430
Среди марок четырехсотой серии наиболее широкое применение получила марка aisi 430 (12Х17). В целом вся серия характеризуется тем, что в нее входят марки нержавеющей стали, которые созданы с высоким содержанием хрома. Для марки aisi 430 характерно то, что материал отлично гнется и подвергается сварочным работам. Такую сталь можно использовать для мест с высокими температурными перепадами. Чаще всего ее используют для декора зданий и в нефтегазовой отрасли промышленности.
Нержавеющая сталь aisi 201
В двухсотой серии нержавеющей стали тоже есть достойные марки, на которые следует обратить свое внимание. Среди них наиболее сильно выделяется сталь марки aisi 201 (12Х15Г9НД)
Она отличается от более дорогих марок из других серий тем, что в ней вместо никеля используется смесь таких элементов, как азот и марганец. Благодаря своим химическим и физическим качествам она получила широкое распространение в пищевой и медицинской промышленности. Она также подходит для производства разного рода ограждений, труб.

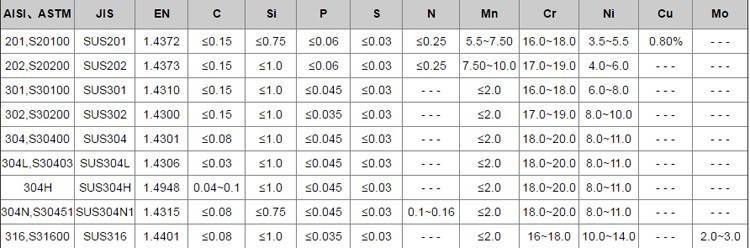

| Стандарты нержавеющих сталей | Содержание легирующих элементов, % | |||||||||
| * | DIN | AISI | ГОСТ | C | Mn | Si | Cr | Ni | Mo | Ti |
| С1 | 1.4021 | 420 | 20Х13 | 0,20 | 1,5 | 1,0 | 12,0-14,0 | |||
| F1 | 1.4016 | 430 | 12Х17 | 0,08 | 1,0 | 1,0 | 16,0-18,0 | |||
| A2 | 1.4301 | 304 | 12Х18Н9 | 0,07 | 2,0 | 0,75 | 18,0-19,0 | 8,0-10,0 | ||
| 1.4948 | 304H | 08Х18Н10 | 0,08 | 2,0 | 0,75 | 18,0-20,0 | 8,0-10,5 | |||
| 1.4306 | 304L | 03Х18Н11 | 0,03 | 2,0 | 1,0 | 18,0-20,0 | 10,0-12,0 | |||
| A3 | 1.4541 | 321 | 08Х18Н10Т | 0,08 | 2,0 | 1,0 | 17,0-19,0 | 9,0-12,0 | 5хС-0,7 | |
| A4 | 1.4401 | 316 | 03Х17Н14М2 | 0,08 | 2,0 | 1,0 | 16,0-18,0 | 10,0-14,0 | 2,0-2,5 | |
| 1.4435 | 316S | 03Х17Н14М3 | 0,08 | 2,0 | 1,0 | 16,0-18,0 | 12,0-14,0 | 2,5-3,0 | ||
| 1.4404 | 316L | 03Х17Н14М3 | 0,03 | 2,0 | 1,0 | 17,0-19,0 | 10,0-14,0 | 2,0-3,0 | ||
A5 | 1.4571 | 316Ti | 08Х17Н13М2Т | 0,08 | 2,0 | 0,75 | 16,0-18,0 | 11,0-12,5 | 2,0-3,0 | 5хС-0,8 |
| 1.4845 | 310S | 20Х23Н18 | 0,08 | 2,0 | 0,75 | 24,0-26,0 | 19,0-21,0 |
Термические и коррозионные свойства
Одной из самых термически и коррозионностойких является сталь AISI 304. Характеристики состава позволяют длительно противостоять окислительным процессам при воздействии температур до 925 °C. По мере снижения температуры стойкость к коррозии понижается. Если при 870 °C она достаточно высокая, то уже в пределах 425-860 °C длительное пребывание в жидкостной среде нежелательно. В данном случае применяют подтип AISI 304L, так как он устойчив к выделению карбидов. Сталь AISI 304H применяют, когда необходимо достичь высокой прочности в диапазоне 500-800 °C.
В целом «нержавейка» хорошо противостоит агрессивным средам. Например, лист AISI 304 устойчив к щелевой и питтинговой (точечной) коррозии даже в высокоактивных средах, содержащих хлориды. Если металл находится под напряжением, то превышение температуры свыше 60 °C может спровоцировать образование микротрещин.
AISI 304
Обозначение по международным стандартам
| Международный стандарт | Американский ASTM A240 | Европейский ЕN 10088-2 | Российский ГОСТ 5632-72 |
|---|---|---|---|
| Обозначение марки | AISI 304 | 1.4301 | 08Х18Н10 |
| 12Х18Н9 |
Применяемые стандарты и одобрения
AMS 5513 ASTM A 240 ASTM A 666
Применение
- Предметы домашнего обихода
- Раковины
- Каркасы для металлоконструкций в строительной промышленности
- Кухонная утварь и оборудование для общепита
- Молочное оборудование, пивоварение
- Сварные конструкции
- Резервуары судовые и наземные танкеры для продовольствия, напитков и некоторых химических веществ
Обычно производители стали разделяют марку на три основных класса (сорта) по способности к волочению:
- AISI 304 — Основной сорт
- AISI 304 DDQ (Normal and deep drawing) — Сорт глубокой вытяжки
- AISI 304 DDS (Extra deep drawing) — Сорт особо глубокой вытяжки
Механические свойства
| AISI 304 | Сопротивление на разрыв (σв), Н/мм² | Предел текучести(σ0,2), Н/мм² | Предел текучести(σ1,0), Н/мм² | Относительное удлинение (σ), % | Твердость по Бринеллю (HB) | Твердость по Роквеллу (HRB) |
|---|---|---|---|---|---|---|
| В соответствии с EN 10088-2 | ≥520 | ≥210 | ≥250 | ≥45 | — | — |
| В соответствии с ASTM A 240 | ≥515 | ≥205 | — | ≥40 | 202 | 85 |
Механические свойства при высоких температурах
Все эти значения относятся к только AISI 304.
Физические свойства
| Физические свойства | Условные обозначения | Единица измерения | Температура | Значение |
|---|---|---|---|---|
| Плотность | d | — | 4°C | 7.93 |
| Температура плавления | °C | 1450 | ||
| Удельная теплоемкость | c | J/kg.K | 20°C | 500 |
| Тепловое расширение | k | W/m.K | 20°C | 15 |
| Средний коэффициент теплового расширения | α | 10 -6 .K -1 | 0-100°C 0-200°C | 17.5 18 |
| Электрическое удельное сопротивление | ρ | Ωmm 2 /m | 20°C | 0.80 |
| Магнитная проницаемость | μ | в 0.80 kA/m DC или в/ч AC | 20°C μ μ разряж.возд. | 1.02 |
| Модуль упругости | E | MPa x 10 3 | 20°C | 200 |
Сопротивление коррозии
304-е стали имеют хорошее сопротивление к общим коррозийным средам, но не рекомендованы там, где есть риск межкристаллитной коррозии. Они хорошо приспособлены для эксплуатации в пресной воде и городской и сельской среде. Во всех случаях необходима регулярная очистка внешних поверхностей для сохранения их первоначального состояния.
304-е стали имеют хорошее сопротивление различным кислотам:
- фосфорной кислоте во всех концентрациях при температуре окружающей среды,
- азотной кислоте до 65 % при температуре 20°C — 50°C,
- муравьиной и молочной кислоте при комнатной температуре,
- уксусной кислоте при температуре 20°C — 50°C.
Их рекомендуют для производства оборудования, контактирующего с холодными или горячими пищевыми продуктами: вино, пиво, молоко (кисломолочные продукты), спирт, натуральные плодовые соки, сиропы, патока, и т.д.
Кислотные среды
| Температура, °C | 20 | 80 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Концентрация, % к массе | 10 | 20 | 40 | 60 | 80 | 100 | 10 | 20 | 40 | 60 | 80 | 100 |
| Серная кислота | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Азотная кислота | 2 | 1 | 2 | |||||||||
| Фосфорная кислота | 2 | 1 | 2 | |||||||||
| Муравьиная кислота | 1 | 2 | 2 | 1 |
Код: 0 = высокая степень защиты — Скорость коррозии менее чем 100мкм/год 1 = частичная защита — Скорость коррозии от 100 до 1000мкм/год 2 = нет защиты — Скорость коррозии более чем 1000мкм/год
Атмосферные воздействия
Сравнение 304-й марки с другими металлами в различных окружающих средах (Скорость коррозии расчитана при 10-летнем воздействии).
| Окружающая среда | Скорость коррозии (мкм/год) | ||
|---|---|---|---|
| AISI 304 | Алюминий-3S | Углеродистая сталь | |
| Сельская | 0.0025 | 0.025 | 5.8 |
| Морская | 0.0076 | 0.432 | 34.0 |
| Индустриальная Морская | 0.0076 | 0.686 | 46.2 |
Устойчивость к коррозии в кипящих химикалиях
| Кипящая среда | Состояние металла | Скорость коррозии (мм/год) |
|---|---|---|
| 20%-ая уксусная кислота | Обычный металл Сваренный | * (При толщине образца 0.8 мм и диаметре пресса равном 20 мм) |
| AISI 430 | 2.05 мм | |
| AISI 304 | 2.0 мм |
*Limiting drawing ratio — предельный коэффициент вытяжки
Источник
Область применения
Эта сталь применяется во многих отраслях промышленности: машиностроении и строительстве, в химической и пищевой промышленности, медицине и производстве бытовых инструментов. Иногда в обиходе эту сталь называют пищевой нержавейкой.
Резервуар из стали AISI 304
Металл выпускается в виде:
- листового проката (нержавеющий лист, декорированный лист);
- сортового проката (круг, квадрат, полоса, шестигранник и уголок);
- трубы (бесшовной, профильной, электросварной).
В строительстве для производства сборных металлоконструкций. В качестве примера можно привести арку длиной в 190 метров в городе Сент-Луис (США). Но это скорее исключение, чем правило. Чаще всего в строительной индустрии этот металл используют для отделки лифтовых кабин, эскалаторов. Рифлёный лист применяют для изготовления ступеней и лестниц. Труда используется для организации вентиляционных вытяжек, дымоходов. Для изготовления поручней, входных групп, поручней и ограждений применяются полированные трубы и прутки различной толщины.
Производство труб из стали AISI 304
Нержавеющая сталь AISI 304 применяется в химической, нефтяной и газовой промышленности. В химической промышленности её применяют для производства оборудования и резервуаров для хранения и транспортировки различных реактивов. Благодаря своему свойству сопротивляемости агрессивной среде в этих областях применяются трубы и специфическое оборудование. Примером такого оборудование может служить щелевые фильтры, в которых установлена проволока, для изготовления которой используется только марка стали AISI 304.
Из листа изготавливают ёмкости и резервуары различного назначения. Например, для холодильных, моющих, дезинфицирующих машин. Мебель для пищевых предприятий (столовых, кафе, баров и ресторанов) рабочие столы, стеллажи, шкафы, тумбочки. Благодаря своим хорошим свойствам по жаропрочности из листа производят элементы низкотемпературных печей.
Лента монтажная из стали AISI 304
Из сортового проката изготавливают:
- фланцы (плоские, воротниковые, свободные);
- пищевую арматуру;
- запорную арматуру (шаровые краны, различные клапаны);
- фитинги (отводы, тройники, переходы).
Большое распространение получили приборы и оборудование, изготовленное из этой стали в медицине и фармакологии. Для них изготавливают инструмент, отдельные виды оборудования, медицинскую мебель, различные имплантаты.
Применение AISI 304 в пищевой промышленности
Пищевая нержавеющая сталь AISI 304 используется для изготовления различного бытового инвентаря. В их число входят столовые приборы, термостойкая посуда (кастрюли, сковороды, миски, тарелки), корпуса электрических кухонных агрегатов (кофемашин, кофемолок, чайников).
Свойства трубы из стали марки AISI 304
Из описываемого в статье материала изготавливается труба нержавеющая, которая обладает теми же техническими характеристиками, которые были описаны выше. Данные изделия используются для укладки трубопроводов по той причине, что коммуникации в этом случае обладают абсолютной гладкостью, стойкостью к коррозии, не вступают в химические реакции с другими веществами и обладают способностью к самовосстановлению при повреждениях.
Такие трубопроводы не обладают деформациями и шероховатостями, они имеют покрытие из оксида хрома, что обеспечивает устойчивость к воздействию внешней среды. Изделия имеют хорошую прочность, они отлично поддаются свариванию, имеют высокую степень гибкости и устойчивы к перепадам температур. Все основные качества сохраняются даже в условиях резко отрицательной температуры. Такие изделия характеризуются продолжительный сроком использования, легкостью монтажа и простотой укладки.
Какие нержавеющие составы являются пищевыми
защитный слой
Для увеличения антикоррозионных свойств и придания металлам особых характеристик в нержавеющую сталь добавляют и иные химические элементы (никель, титан, молибден и так далее), которые меняют свойства сплава. К примеру, в слабоагрессивных средах можно применять нержавеющую сталь в соотношении с хромом на уровне приблизительно 14-18 процентов, не переживая о том, что она может поржаветь. Если же добавить чуть-чуть хрома (сделать его количество менее 18 процентов), а также молибдена и никеля, то эту металлическую композицию уже можно будет использовать в соляных растворах и иных довольно агрессивных жидкостях.
У нас в стране отдельных Государственных стандартов и правил на «пищевую нержавеющую сталь» не существует. Именно по этой причине большинство людей затрудняются ответить, какие марки нержавейки можно относить к «пищевым», а какие нельзя. Специалисты утверждают, что почти все существующие на сегодняшний день нержавеющие составы чисто теоретически можно относить к тем, которые подойдут для приготовления или хранения пищевых продуктов. В этом случае главное —определиться с правилами их эксплуатации.
На предприятиях общественного питания, на комбинатах, где производят пищу, применяемое для данных целей оборудование все время подвержено агрессивному действию активных и химически веществ. Естественно, что в этих условиях пищевой будет являться та нержавейка, которая успешно противостоит этому агрессивному воздействию. А вот в случаях, если продукты питания непостоянно и недолго контактируют с химическими средами, под определение пищевой стали могут попасть другие марки нержавеющих составов.
Технологии обработки
Отжиг осуществляется при температуре +1010°C-1120°C, а охлаждаться сталь может водяным или воздушным методом. Для достижения оптимального уровня коррозионной стойкости металла необходима температура +1070°C и последующее моментальное охлаждение. После отжига наступает этап травления и пассивирования. Данные технологические процессы проводятся при температуре до +400°C и с применением раствора HNO3 (20-25%) при +20°C соответственно.
Для очистки поверхности используются:
- кислотный раствор азотный + плавиковый или фтористоводородный в пропорции 10% + 2% (температура – комнатная или +60°C);
- кислотный раствор серный + азотный в пропорции 10% + 0,5% (температура – +60°C).
Сталь AISI 304 подвергается начальной горячей обработке при +1150-1260°C, а затем конечной при +900-950°C. Важным нюансом является необходимость последующего отжига. Холодная обработка дает хороший результат благодаря прочности и упругости материала. Для получения готового продукта подходят методы изгиба, волочения, растяжения, ротационной и глубокой вытяжки. Формовка может проводиться при помощи станков и инструментов для углеродистой стали. Необходимо только увеличить силу на 50-100%.
Глубокая и ротационная вытяжка
При глубокой вытяжке на прессе материал обычно не подвергают торможению, за исключением обработки изделий с точными размерами. Для последних используют формовку с растяжением и, желательно, упрочнением. Ротационная вытяжка осуществляется на токарно-давильном оборудовании и, по сути, является формовкой с точением.
Отжиг
Подходящая температура для отжига находится в диапазоне от 1 010 до 1 120 °С. Идеальные условия — отжиг при 1 070 °С с последующим быстрым охлаждением (отпуском).
Гибка
Минимальный радиус изгиба листов AISI 304 при толщине до 3 мм может быть нулевым, а при большей толщине составляет половину толщины самого листа. Угол ибки — 180 град. при толщине 3-6 мм, 90 град.
при толщине 6-12 мм. Заготовку необходимо немного перегибать, так как у аустенитных сталей присутствует значительное обратное распрямление.
Рекомендуемый минимальный радиус гибки стали AISI 304 — двойная толщина листа.
Сварка
Нержавеющая сталь aisi 304 / SS 304 / 18 Cr-8 Ni легко сваривается всеми методами. Последующая тепловая обработка необходима только в том случае, если есть вероятность межкристаллитной коррозии. Проводят ее при 1050-1150°С, шов обязательно зачищают от образовавшейся окалины и пассируют специальной пастой.
Холодная обработка
Нержавеющая сталь AISI 304 легко поддается холодной обработке: изгибу, ротационной и глубокой вытяжке, формовке растяжением. Так как аустенитные стали упрочняются в ходе формовки, то здесь необходимы механические усилия в 1,5-2 раза больше чем для сталей другого типа.
Формовка с растяжением.
При выполнении формовки с растяжением заготовка будущего изделия из нержавеющей стали подвергается так называемому «торможению», которое происходит на все время вытяжки.
Так как при выполнении этой процедуры стенки изделия становятся очень тонкими, во избежание их разрывов необходимо заранее предусмотреть свойства повышенного упрочнения.
Горячая обработка (интервал ковки).
Горячая обработка нержавеющей стали должна осуществляться при температуре от +1150–1260 °C и заканчиваться температурами в диапазоне от +900 до +925 °C. Отжиг нержавеющей стали при выполнении горячей обработки является обязательным
При выполнении горячей обработки нержавеющей стали важно помнить, что ее однородный прогрев до заданной температуры занимает значительно больше времени, чем прогрев углеродистых сталей
Снятие напряжения для нержавеющей стали марки 304L AISI осуществляется на протяжении одного часа при температурах от +450 до +600 °С. Минимальная температура отпуска не должна снижаться до отметки в +400 °С.
Применение
Помимо высокой коррозионной стойкости аустенитная сталь AISI 304 обладает высокой пластичностью, что позволяет широко использовать AISI 304 в штампованных изделиях с высоким уровнем вытяжки и сложным рельефом, например при изготовлении моек, раковин и тому подобных предметов обихода. Благодаря низкому содержанию углерода сталь AISI 304 обладает улучшенными сварочными характеристиками.
Основная сфера применения стали AISI 304 – пищевая промышленность: изготовление различных емкостей, передающих устройств. Практически во всех молочных и пивоваренных производствах используется сталь AISI 304 в качестве основного материала для изготовления оборудования, инструмента и приборов.
Пожалуй, второй по значимости отраслью промышленности, которая не может обойтись без стали AISI 304, без преувеличения можно назвать фармацевтическую и медицинскую промышленности. В этих отраслях AISI 304 применяют при производстве медицинского и фармакологического оборудования и инструмента, имплантатов и медицинской мебели.
Самый большой объем потребления стали AISI 304 в нефтехимических и химических производствах. Благодаря высокой сопротивляемости агрессивным средам трубы AISI 304 в этих производствах повсеместно применяются повсеместно. Кроме того, имеется специфическое оборудование, например щелевые фильтры, которые производятся только из проволоки марок AISI 304 и AISI 321.
Еще одна область применения стали марки AISI 304 – ресторанный бизнес и производство домашней утвари, в том числе посуды.
Состав и свойства
Эта сталь является аналогом стали российского производства марки 08Х8Н1. Поэтому по своему составу они очень близки. Основного элемента в ней – железа от 66 до 74 процентов. Остальное составляют так называемые легирующие добавки. К ним относятся: хром – около 20%, марганца – 2%, никеля — 8%, углерода – менее 8%. На базе этой стали в зависимости от находящегося в ней количества углерода были разработаны дополнительные две марки металла: с меньшим содержанием углерода – это AISI 304L, с повышенным содержанием — AISI 304 H. Российским аналогом первой марки является сталь 03Х18н11.
Наличие именно такого процентного содержания добавок и соответствующая обработка придают этому металлу столь необходимые и полезные свойства.
К полезным свойствам относятся:
- Продолжительная стойкость к повышенным или низким температурам. Полученный экспериментальным путём интервал допустимых температур составляет от минус 200 °С до плюс 650 °С.
- Высокая устойчивость к длительному воздействию агрессивных сред (солёной водой, кислотных и щелочных растворов). То есть хорошая антикоррозийная стойкость.
- Слабая намагниченность. Этого удаётся достичь за счёт создания специальной структуры и способов обработки.
- Прекрасная экологичность. Она позиционируется на международном рынке как материал категории Inox. Эту категорию она получила благодаря тому, что не впитывает ни какие вещества, в том числе и токсичные.
- Прекрасная экологичность. Она позиционируется на международном рынке как материал категории Inox. Эту категорию она получила благодаря тому, что не впитывает ни какие вещества, в том числе и токсичные.
- Высокая прочность при небольшом удельном весе.
- Высокая прочность при небольшом удельном весе.
- Почти идеальное предотвращение загрязнения продуктов, хранящихся в ёмкостях из этой стали.
- Прекрасная эстетичность и простота в очистке после применения посуды.
- Широкая область применения.
К дополнительным преимуществам можно отнести большой срок службы изделий, изготовленных из этого металла, низкие эксплуатационные затраты.
Серьёзных недостатков у этой стали нет. Существуют некоторые проблемы при обработке и эксплуатации в условиях высоких температур. Для всех аустенитных нержавеющих сталей при обработке в диапазоне температур от 425 °С вплоть до 820 °С проявляется эффект осаждения карбидов хрома. Такие стали становятся подвержены межкристаллической коррозии при помещении изделий в сильноагрессивные среды. Поэтому, этот эффект, так называемой «сенсибилизации» может проявляться в местах нагрева, например при сварке, в местах швов.
https://youtube.com/watch?v=Q4uLQw7OO5E
В России сталь марки 08Х18Н10 – аналог AISI 304, в Евросоюзе 1.4301. Следует отметить, что во многих странах существует своя система классификации.
Способы обработки
Сталь AISI 304 достаточно легко подвержена практически всем видам механической обработки: штамповке, формовке, прокату. Кроме этого она хорошо сверлится, режется, фрезеруется и шлифуется. Сталь хорошо подвергается глубокой вытяжке на прессе, а также холодной гибке и формовке. Для этого металла допустимый радиус изгиба зависит от толщины листа. Его вычисляют по формуле r=2×s. Где s — это толщина листа.
При термической обработке допускается: обжиг, отпуск. Для проведения обжига температура заготовки должна составлять 1050 °С. Допустимый интервал составляет 25 °С в обе стороны. После обжига производят быстрое охлаждение. Это позволяет придать металлу хорошие антикоррозийные свойства. После проведения процесса обжига обязательно проводят ещё два вида обработки: травление и пассивирование.
Процесс травления, то есть очистки поверхности, производится с помощью смеси двух кислот: азотной и фтористоводородной. Этот процесс производится при нагреве до 60 °С, а пассивация с помощью 20% раствора азотной кислоты с применением специальных паст, особенно для той зоны, где производилась сварка.
Отпуск производиться при более низкой температуре (450 — 600 °С) в течение 60 минут. Для сохранения технологии термической обработки необходимо помнить для нержавеющей стали время однородного прогревы в два раза выше, чем у углеродистой стали.
Детали или элементы конструкции, изготовленные из стали AISI 304 достаточно легко могут быть сварены. Это происходит благодаря хорошим показателям плавкости. Для этого можно использовать автогенную сварку без добавления присадочных материалов.
Описание проволоки из нержавеющей стали
Проволока AISI 304 изготавливается в соответствии с международными стандартами, диапазон размеров может изменяться в пределах от 1,5 до 10 мм. Вы можете приобрести материал разной жёсткости, если речь идет о мягкой разновидности, то в данном случае этот параметр равен 500 N/mm². При желании можно приобрести проволоку пружинной жесткости, в этом случае она будет характеризоваться следующим уровнем этого параметра: 1400 N/mm².
Обработка может быть матовой с напылением или зеркальной. Используется проволока в пищевой, строительной, химической, а также фармацевтической промышленности. Может применяться при изготовлении строительных конструкций, электродов, пружин, ювелирных изделий и посуды.
Описание проволоки из нержавеющей стали
Проволока AISI 304 изготавливается в соответствии с международными стандартами, диапазон размеров может изменяться в пределах от 1,5 до 10 мм. Вы можете приобрести материал разной жёсткости, если речь идет о мягкой разновидности, то в данном случае этот параметр равен 500 N/mm². При желании можно приобрести проволоку пружинной жесткости, в этом случае она будет характеризоваться следующим уровнем этого параметра: 1400 N/mm².
Обработка может быть матовой с напылением или зеркальной. Используется проволока в пищевой, строительной, химической, а также фармацевтической промышленности. Может применяться при изготовлении строительных конструкций, электродов, пружин, ювелирных изделий и посуды.
