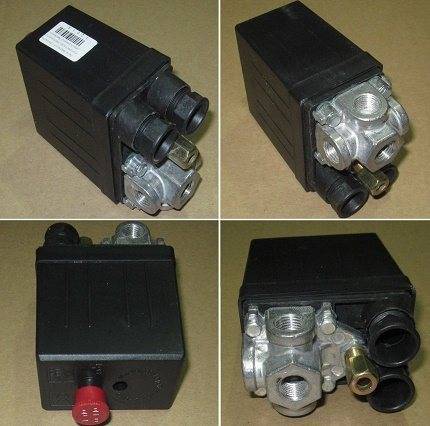

Реле давления для компрессора

Принцип работы реле для компрессоров

С учетом величины давления в пневматической системе, реле размыкает или замыкает цепь напряжения, запуская, таким образом, компрессор при недостаточном давлении, и отключая при достижении заданного значения. Это обычный принцип работы, который основан на установке в схеме нормально замкнутого контура для управления электродвигателем.

Также бывают модели с обратным принципом работы, то есть, при достижении минимального показателя давления в схеме, реле будет отключать электрический двигатель, при максимальном – включать. Эта система собирается с нормально разомкнутым электрическим контуром.

Рабочей системой являются пружины с разным уровнем жесткости, реагирующими на изменение в системе воздушного давления. Во время работы сравниваются силы, которые появляются в результате силы упругой деформации пружин и давления сжатого установкой воздуха. Во время изменения давления включается пружинный механизм, и реле подключает или выключает электрическую цепь.

Комплектующие реле

Реле воздушного давления может быть дополнительно оборудовано:

  • Клапаном разгрузки, который располагается между обратным клапаном на компрессоре и камерой сжатия установки. Если двигатель останавливается, то срабатывает разгрузочный клапан и выводит лишнее давление из поршневого блока. При дальнейшем разгоне или запуске электродвигателя клапан закрывается создаваемым давлением, существенно облегчая этим запуск установки из отключенного положения. Также бывает клапан разгрузки с отложенным включением. Он помогает дополнительно двигателю во время запуска, оставаясь в открытом состоянии до достижения заданного параметра (примерно 2 атмосферы) в системе. Этого времени хватает, чтобы электродвигатель набрал максимальный крутящий момент и обороты.
  • Механическим переключателем. Необходим для включения и отключения функции автоматической работы системы. Переключатель, как правило, имеет два положения: «ВКЛ» и «ОТКЛ». В режиме «ВКЛ» компрессор автоматически подсоединяется к сети и выключается в соответствии с указанными параметрами минимального и максимального воздушного давления в системе. В положении «ОТКЛ» не подается питание на электрический привод.
  • Тепловым реле для защиты электрического двигателя. Оно ограничивает такой показатель, как сила подающегося тока, чтобы не допустить выгорание обмоток мотора. Необходимое значение силы тока можно установить при помощи специального регулятора. При превышении данного показателя двигатель будет срезу же отключен от сети.
  • Предохранительным клапаном. Это устройство защитит систему при неправильной работе реле. Когда давление увеличится выше допустимого показателя, а реле не включится, то срабатывает предохранительный клапан, он сбросит давление. Это даст возможность избежать нежелательных последствий и серьезных аварий в случае поломки схемы управления.

Самодельное изготовление

Самодельный прессостат очень сложен в изготовлении. Требуются сложные технологии и отменные знания. Механизм срабатывает, когда проходит через определенные элементы электротока. При определенных величинах тока они нагреваются и включают или выключают устройство. Даже имея большой опыт, подобный механизм изготовить сложно. Для самодельных компрессоров используют реле из старых холодильников.

Прессостат для компрессора изнашивается, работая в сложных условиях, и выходит из строя. Ремонтировать его нерентабельно и сложно. Выгоднее просто купить новое реле.Есть недорогие модели. Если выбирать фирменные устройства, то за такие деньги лучше купить новый компрессор.

Воздушный компрессор – это универсальный инструмент, который необходим при разных ремонтных и строительных работах.

Самодельное реле давления из холодильника

Пневматическое устройство безопасно и удобно, в отличие от бензинового или электрического. Есть также дополнительные устройства, которые работают с воздухом под давлением: пистолеты для подкачки шин, покрасочные, промывочные, продувочные пистолеты, удлинители и другие.

С помощью реле для компрессора система работает автоматически, необходимое  давление в ресивере постоянно поддерживается.

Прессостат своими руками

Взявшись за самостоятельное изготовление воздушного компрессора, некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.

Самостоятельное изготовление оборудования — это интересно, практично и очень экономно

В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.

СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже в самодельный компрессор устанавливать прессостат промышленного производства.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

  • высокую цену;
  • повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Эксплуатация и техническое обслуживание

В первую очередь необходимо отметить, что даже при своевременном проведении ТО, оборудование, или некоторые его элементы, рано или поздно изнашиваются.

Перед началом эксплуатации компрессора необходимо внимательно ознакомиться со всеми заводскими правилами и рекомендациями, а также регулярно проводить осмотр внешней конструкции. Любые, даже незначительные внешние повреждения могут привести к преждевременному выходу техники из строя, а также к тому, что компрессор перестанет качать давление.

Крайне желательно доверять все технические операции опытным специалистам, которые используют профессиональные инструменты и диагностирующие приборы.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько.

Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

  1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
  2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
  3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
  4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
  5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
  6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.


Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Обвязка компрессора

Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке. На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель — он же обратный клапан.

Alexstut › Блог › Автоматика для гаражного компрессора

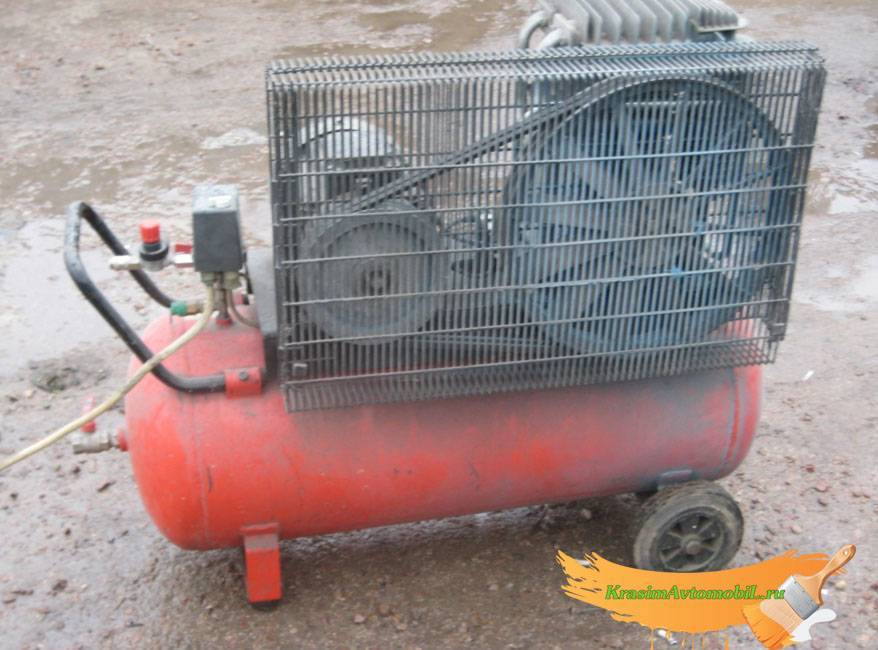

Повезло спасти с чермета компрессор двухцилиндровый советского производства. Внешне похож С412М. Но достался сам компрессор без обвязки, шасси, двигателя. В течении какого-то времени собрал все в кучку.

Комментарии 2

Вот вся нужная инфа начинающему или компрессороводу со стажем)))

Начнём с переделки гавёного поролонового фильтра на нормальный бумажный от автомобилей всех марок.

Установка Рассеянского фильтра на Metabo 250-50 W

тоже фильтр

КУ КУ умники! Вы зачем человеку насоветовали одноразового высококачественного Китайского ширпотреба? Что бы он потом мучался? Врагу идите советуйте! Какой надо купить компрессор я уже насоветовал!

И это чистокровный Итальянец — ABAC Он не воняет кЕтайской краской и хлористым пластиком. Его видео обзор 1)

Переделка его фильтра 2) Его ремонт и Т.О. 3) 4) 5) Проверка и натяжка ремня

Прошу обратить внимание на продуманный и качественный кожух, который направляет весь воздух на охлаждение головы компрессора. А не какая то гавёная стальная решётка как у кЕтайъцевъ

Которая направляет воздух куда угодно но лишь бы не на охлаждение головы. Замена прокладок головы Установка поршневых колец на такую компрессорную головку И отличные видео про тех. обслуживание таких 2-х цил. компрессоров

Он имеет продуманную систему воздушного охлаждения благодаря интересному кожуху i-a.d-cd.net/E0AAAgKlyOA-1920.jpg

Хоть он и Итальянец а имеет 1 хрен обычный гавно поролон фильтр(((

фото скрученного сопла: i.ebayimg.com/images/g/Qb…AAOSwspdaqJUe/s-l1600.jpg хороший его видеобзор:

А тут пример криворукости человека в обращении с таким пистолетом. соду, блин он использует)) сахар или соль поваренную надо было исчо применять.

Источник

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

  1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
  2. Резиновое кольцо.
  3. Пружина, которая надевается на направляющие выступа.
  4. Пробка, которая обеспечивает перекрытие механизма.
  5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
  6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

  1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
  2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
  3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Установка реле и добавочных компонентов

Помимо базовых элементов, устройства часто укомплектовываются дополнительными устройствами, повышающими удобство работы или расширяющими практичность аппарата.

Их ставят на соединения при помощи фланцев, очень часто — 1/4”

Подключение реле давления к компрессору выполняется так:

  • Прикрутить входящий отрезок трубы к отрезку трубы резервуара.
  • Присоединить к фланцам прибора прибор для определения величины давления, разгрузочный и предохранительный клапаны.
  • Закрыть заглушками ненужные отверстия.
  • Присоединить электрический разъем реле к электрическому мотору.

Электрические моторы небольшой мощности подключаются напрямую, намного мощнее затребуют использования контактора. Конструкция реле давления должна подходить мощности мотора.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Стандартные значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Но порой появляются ситуации, в которых нужно настраивать прибор собственными силами:

  • Настройка после частичного или полного ремонта.
  • Нестандартные требования устройств — потребителей.
  • Установка реле, сначала не который предназначен для работы c данным компрессором.

Прежде чем приступить к регулировке, следует тщательно изучить параметры всех сопрягаемых устройств по их паспортам. Реквизиты паспорта должны подходить цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Основной показатель- это максимальное давление, на которое рассчитывается нагнетатель воздуха. Значение, при котором будет включаться прессостат, должно быть меньше этого предела на 0,4-0,5 атм

В настоящих условиях работы аппарата, беря во внимание нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, нагнетатель воздуха будет постоянно работать, сильно греться и снашиваться

Сформировавшись со значениями показателей, приступаем к регулировке. Чтобы это сделать нужно:

  • Снять кожух.
  • Станут доступны две гайки- намного больше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для уменьшения параметра исходя из этого.
  • Большая гайка задает значение, при котором выключается мотор который работает от электричества. Во время вращения по часовой стрелке значение возрастает, назад- уменьшается. Она отмечена значком Р (Pressure)
  • Меньшая гайка устанавливает разницу давления включения мотора если сравнивать с значением для выключения. Она отмечается ?Р.

Прежде чем начать настройку, следует наполнить резервуар не менее чем на 2/3. Очередность действий следующая:

  • Выключить аппарат от сети.
  • Настроить значения Р и ?Р, вращая регулировочные гайки.
  • Ставящиеся значения следует контролировать по прибору для определения величины давления.

Ряд производителей размещают органы настройки с наружной стороны корпуса устройства. Это увеличивает удобство регулировки, но в то же время увеличивает риск сбить настройки случайным касанием.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

  • Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
  • Обмельчание источника.
  • Поломка либо засорение обратного клапана насоса.
  • Неисправность мембраны гидроаккумулятора.
  • Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Регулировка станции

Обобщив все основные этапы, можно сказать, что настройка компрессора должна обязательно включать в себя следующие операции:

  • Проверку целостности и надежности электрических и воздушных соединений, контроль соответствия уровня смазывающих жидкостей, целостности и исправности привода, контроля направления вращения компрессорного блока;
  • Запуск станции, в ходе которого оценивается состояние и исправность клапанов;
  • Оценку и проверку работоспособности установки без нагрузки;
  • Проверку исправности систем автоматического аварийного отключения;
  • Контроль температурного режима в блоке;
  • Поиск неисправностей и их устранение;
  • Непосредственно регулировку давления, выдаваемого компрессором.

Обратите внимание: последний пункт нельзя доверять неподготовленному работнику. Непосредственно регулировка давления должна осуществляться только опытным подготовленным персоналом

В ходе регулировки:

  • Проводятся замеры реального максимального и минимального давления;
  • С помощью датчика регулировки изменяются в нужную сторону;
  • Производится смещение рабочего диапазона (среднего давления);
  • После включения компрессора повторяется первый пункт настройки;
  • Если есть необходимость – делается дополнительная подстройка максимального, минимального и среднего значений.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.


Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.


Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.


Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.


Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Основные разновидности

Рассматриваемый клапан ресивера может классифицироваться по достаточно большому количеству признаков, основной заключается в конструктивных особенностях механизма. Выделяют следующие варианты исполнения:

  1. Угловые.
  2. Прямого типа.
  3. Шариковые.
  4. Пружинные.
  5. Присоединяемые фланцем.
  6. Створчатые.
  7. Устанавливаемые при применении технологии пайка.
  8. Выполненные под разбортовку.

Классификация проводится по типу применяемого материала при изготовлении. Чаще всего клапан изготавливается из металла с высокой коррозионной стойкостью, но есть и другие варианты исполнения.

Запорный элемент также характеризуется различными конструктивными особенностями. По этому признаку выделяют следующие варианты исполнения:

  1. Шариковые.
  2. Мембранные.
  3. С плоской пластиной.
  4. Лепестковые.
  5. С гравитационной решеткой.

Кроме этого, в продаже встречаются варианты исполнения, у которых управление запорным элементом представлено электромагнитным элементом, а не пружиной. Они более точные в работе, но обходятся намного дороже.

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

  1. Интенсивность воздушного потока, который транспортируется в системе.
  2. Показатель производительности.
  3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
  4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
  5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Неисправности реле и их устранение

Существует несколько характерных неисправностей, присущих прессостатам. Чаще всего в этих случаях реле просто меняют на новое, но бывают и такие поломки, которые можно устранить своими руками. Среди них чаще других встречаются:

  1. Утечка воздуха через прессостат при остановке компрессора.Причиной неисправности является загрязнение обратного клапана ресивера.Для устранения неисправности необходимо стравить сжатый воздух из резервуара, снять заглушку клапана и очистить седло клапана и уплотнительное кольцо.
  2. При работе компрессора происходит утечка сжатого воздуха через реле давления.Это происходит из-за поломки пускового клапана.Устраняется неисправность путем замены прокладки пускового клапана.
  3. Компрессор начинает часто включаться.Это происходит вследствие вибрации компрессора и смещения положения регулировочных винтов. Необходимо проверить пороги включения и выключения прессостата и отрегулировать их согласно указаниям, изложенным в разделе «Настройка».
  4. Компрессор не включается.В этом случае причин может быть несколько, но одна из них связана с подгоранием контактной группы реле давления. Подгорание контактов происходит вследствие электро-искровой эрозии, возникающей при размыкании контактной группы.

Устранить неисправность можно:

  • заменив прессостат;
  • очистив контактирующие поверхности (продлевает жизнь устройства на 2-3 месяца);
  • заменив контактную группу на новую (не все модификации имеются в продаже);
  • отремонтировав контактную группу самостоятельно (замена контактов в клеммах).

Ремонт контактной группы своими руками

Начав ремонт, необходимо стравить воздух из ресивера, обесточить компрессор и демонтировать прессостат. Ремонтные работы осуществляют в следующем порядке:

  1. Снимаем защитный кожух.
  2. Отсоединяем провода, идущие к контактной группе.
  3. При помощи плоской отвертки вынимаем контактную группу и клеммодержатель. Нужно запомнить положение возвратной пружины, которая может «выстрелить» при демонтаже контактной группы.Вытащить клеммы из держателя и высверлить из них выгоревшие контакты.
  4. Взять кусочек медной проволоки длиной 10 мм и вставить в высверленное отверстие. Диаметр проволоки должен обеспечить плотную посадку в это отверстие.
  5. С двух сторон обжать проволоку таким образом, чтобы гарантировать ее надежное крепление в отверстии.
  6. При необходимости ту же процедуру повторить с остальными клеммами.
  7. Собрать контактную группу, выполнив необходимые операции в обратном порядке.
  8. Установить контактную группу на место и закрыть прессостат крышкой.

ИНТЕРЕСНО: представитель сервисной службы, приехавший устранить неисправность компрессора, в случае поломки прессостата будет настаивать на замене. Чистить и менять детали контактной группы он не станет, так как выполнение таких работ обойдется потребителю дороже, чем приобретение и установка нового.

Заключение

Компрессор проще обслуживать сразу после ввода в эксплуатацию.

Легко избежать погрешностей в работе, если тщательно изучить инструкцию прибора:

  • Перед запуском установки проверить масло для компрессора и долить, если нужно.
  • Через каждые 16 часов эксплуатации сливать влагу из ресивера.
  • Каждые 2 года стоит осматривать обратный клапан на компрессор.
  • Наличие заземления нетоковедущих деталей обязательно.

Соблюдение таких требований и внимательное отношение к компрессору сократит затраты при работе прибора.

Основные встречающиеся неисправности компрессоров

ПОРШНЕВЫЕ КОМПРЕССОРЫ

ВИНТОВЫЕ КОМПРЕССОРЫ

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
