Споттер. Мастер кузовного ремонта

Как он работает: нюансы

Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.

Споттер можно сделать из инвертора, а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.

Проводится это следующим образом: молоток фиксируется в месте вмятины на кузовной поверхности по специальной направляющей, по которой он потом двигается в виде шайбы.

Чаще всего у споттера следующие режимы работы:

1. Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
2. Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.

Сборка самодельного и комплектующих к нему. Схема устройства

Как мы уже говорили, основа споттера это обычный аппарат точечной сварки. Найти подходящую схему в интернете не составит проблем. Но перед этим стоит посмотреть по сторонам.

Возможно, у вас уже имеются некоторые из компонентов будущего агрегата. В таком случае рационально будет отталкиваться от их наличия. В первую очередь понадобится два трансформатора.

Питающий всю электронику подобрать не сложно, подойдет любой со входом 220 V, а напряжением на вторичной обмотке 12V. Сложнее найти достаточно мощный, сварочный.

В качестве основы можно использовать трансформаторы мощной бытовой техники, скажем микроволновки. Но скорее всего его придется перематывать.

В крайнем случае намотать сварочный трансформатор можно самостоятельно, подобрав подходящий сердечник.

Всю остальную электронику: тиристоры, конденсаторы, диоды, переменный резистор и пр. не проблема приобрести в специализированном магазине либо на радиорынке. Номиналы их зависят от выбранной вами схемы.

Все остальное сделать или приобрести относительно просто.

Корпус

В качестве корпуса используют подходящий по размеру металлический короб от старого оборудования.

Еще лучше приобрести лист тонкой жести, оцинкованной либо с порошковой окраской из которого вырезать и изогнуть подходящий кожух.

Для крепления используют заклепки и саморезы. Как вариант, разместив уже готовый споттер на временном шасси, использовать для изготовления кожуха контактную сварку.

Держатель с пистолетной рукояткой

Для основного держателя с рукояткой пистолетного типа подойдет старый паяльник мгновенного разогрева. Он хорош наличием место под контрольную лампочку (светодиод) и подсветкой.

Как вариант используют шприц-пистолет для силиконовой склейки. Несложно собрать грубый держатель из нескольких пластин гетинакса, вырезав и скрепив болтами. Но все же, если вы не против покупных изделий, лучше всего приобрести готовый держатель, пусть даже б/у. Особенно если работать предстоит достаточно часто.

Пуллер и инопуллер (обратный молоток)

Два основных рабочих устройства: пуллер для споттера, а также обратный молоток — инопуллер. Первый представляет собой миниатюрный домкрат. Как сделать пуллер для споттера своими руками? Для его изготовления подойдет старый рычажный шприц для работы с тубами силикона или клея.

Само крепление для тубы нужно обрезать, а шток развернуть в другую сторону, чтобы при нажатии рычага он не выходил, а наоборот вдвигался.

Дополнительно придется заказать токарю медный цанговый держатель для электрода, опорную втулку и сам упор с площадкой виде кольца с двумя стойками и верхним полукольцом куда вставляется втулка пуллера. Упоры различных размеров продаются отдельно в магазинах сварочного оборудования.

Изготовление пуллера подробно показано на видео:

Обратный молоток важная, но достаточно простая оснастка.Он представляет собой шток, по которому скользит груз – боек. Спереди штока навинчивается упорная гайка, делается прорезь для треугольного электрода. Между гайкой и грузом помещают пружину, для смягчения возможного удара бойка.

Задняя сторона служит для размещение ударного упора, рукояти с клеммой либо крепления для пистолетного держателя.

Из сварочного аппарата

Если у вас есть аппарат для ручной сварки, изготовление вернее модификация его в споттер не составит больших проблем. Задача сводится к добавлению к аппарату блока создающего импульс тока и дающий возможность регулировать его параметры.

Если повозиться, то возможно создать устройство способное переключаться как в режим обычного сварочного аппарата, так и споттера.

Виды споттеров

Как правило, споттеры классифицируют по виду источника питания, массогабаритным показателям и функциональным возможностям, а также мощности и нормативной продолжительности работы. В первом случае их делят на трансформаторные и инверторные. Трансформаторные выпускаются как в ручном, так и в стационарном вариантах, а инверторные — только в стационарном. Функциональные возможности споттера во многом зависят от типа источника питания и его мощности, которая определяет максимальную толщину свариваемых изделий. К примеру, ручные аппараты предназначены только для приварки крепежных гвоздей на фиксированных режимах. В то же время профессиональные инверторные споттеры стационарного типа могут выполнять оба вида точечной сварки (пистолетом и клещами), а также отжиг угольными электродами

Кроме того, инвертор позволяет формировать импульсы тока любой формы и длительности, что очень важно при работе по тонколистовым изделиям из различных металлов и сплавов

Подробный порядок использования

Работа по разравниванию вмятины начинается с того, что на электрод подается ток от сварочного аппарата. Для выпрямления применяется обратный молоток, который может быть заменен заостренным упором. Воздействия на деформируемую поверхность необходимо осуществлять до ее полного выравнивания. По завершению всех операций, место обработки нужно зачистить, так как на нем остались электродные шлаки.

Алгоритм для рихтовочных работ включает в себя следующие этапы:

• Подготовка обрабатываемой поверхности (вне зависимости от материала кузова – алюминий или железо), путем удаления с нее любых покрытий, будь то шпаклевка, лакокрасочный слой, грунтовка;
• Присоединение «минусовой» клеммы от аппарата к кузову ТС в целях заземления;
• Постановка крепежа, посредством приварки различных крепежных приспособлений (петли, крючки и зацепы) к месту деформации, путем производства точечной сварки;
• Подготовка оборудования – осуществляется сцепление инструментальной базы и дополнительного оборудования (на этом этапе удобно применять пуллер);
• Выправка элемента, т. е. его вытягивание с целью восстановления первоначального вида;
• Демонтаж крепежа – банальное удаление средств крепления (обычно используют «болгарку»);
• Завершающий этап – это шлифовка, при котором производится очистка поверхности и проводятся подготовительные работы для последующего окрашивания.

Для выполнения вышеуказанного алгоритма вполне достаточно минимальных знаний по работе со сварочной установкой. В случае, если споттер укомплектован набором насадок, то это позволит работать с любыми элементами крепежей.

Вытягивающее устройство (мостик выравнивающий)

Это устрой­ство дей­ству­ет по прин­ци­пу откры­вал­ки для вин­ных про­бок. Исполь­зу­ет­ся вме­сте с гре­бён­кой. При­ва­ри­ва­е­те тяну­щие эле­мен­ты, встав­ля­е­те стер­жень, за стер­жень при­со­еди­ня­е­те гре­бён­ку, сво­ди­те рыча­ги, тем самым, вытя­ги­вая вмя­ти­ну. Быва­ют так­же вари­ан­ты не с рычаж­ным а с резь­бо­вым вытя­ги­ва­ни­ем. То есть, закру­чи­вая спе­ци­аль­ный бара­шек или болт свер­ху мости­ка, под­ни­ма­е­те тем самым стер­жень, а за ним и гребёнку. Стер­жень, с помо­щью кото­ро­го про­ис­хо­дит вытя­ги­ва­ние, мож­но пере­ме­щать по мости­ку вле­во и вправо. Суще­ству­ют так­же моде­ли вырав­ни­ва­ю­щих мости­ков с четырь­мя опо­ра­ми. Такая кон­фи­гу­ра­ция нуж­на для более удоб­но­го раз­ме­ще­ния мости­ка на слож­ных поверхностях.

Вместо эпилога

В рихтовочных работах сегодня попросту невозможно обойтись без споттеров, ибо они существенно сокращают трудоемкость процесса и повышают качество работы. Приобрести их возможно в любом специализированном магазине или заказать на заслуживающей доверия торговой интернет-площадке (возможна существенная экономия денег). Рынок споттеров и аксессуаров для них достаточно велик, поэтому подобрать модель не составит труда. Однако, не все аппараты являются сложно техническими товарами, поэтому более простые модели будут обладать минимальным гарантийным сроком.

Правильно подобранная модель в сочетании с грамотно поставленными масштабами работ, позволит получить наилучший результат.

Крючки, рычаги и прочие приспособления

Рихтовщику, который работает над приданием деформированному кузову первоначальной формы, для выполнения полного объема ремонтных работ с автомобильным покрытием пригодятся также:

Выпуклые, упругие, вытягивающие, выравнивающие, универсальные ложки.

Рекомендуем: Низкопрофильная резина, преимущества и недостатки

Ложкоподобные инструменты производят выгибание и вытягивание труднодоступных (внутренних) частей кузова.

Другие рычаги для контактного ремонта.

Рычаги применяются там, где обычного человеческого усилия не хватает.

Правка и рихтовка автомобилей производится, начиная с самой большой вмятины, с использованием подходящих инструментов, при этом рихтовочные молотки остаются основным выпрямляющим приспособлением.

В целях выравнивания вдавленных частей неотрихтованного кузова автомобиля применяется гидравлический кузовной ремонт. С помощью насоса со всевозможными прямыми и фигурными насадками, оснащенного цилиндрами и работающего на гидравлическом механизме, осуществляют вакуумную вытяжку вмятин авто.

При невозможности сделать выпрямление с помощью насосов полезными могут стать зажимы и захваты. В рихтовочные комплекты обычно включают несколько таких зажимающих приспособлений разных размеров (диаметров). Также захваты различаются между собой количеством креплений (их может быть от 1 до 3 шт.) и способом фиксации (самый распространенный метод укрепления на кузове — с помощью шурупа).

Пневмомолотки используются для качественного рихтования труднодоступных мест авто. Также для выполнения особо сложных рихтовочных работ существуют специальные металлические механические агрегаты, имеющие несколько опор (от двух до четырех), между которыми закреплен опускающийся и поднимающийся стержень. Он просовывается в заранее проделанное отверстие той части кузова, где требуется вытягивание. Вместе со стержнем на таком приспособлении обычно используются крепления.

Перед началом рихтовочных работ следует, осмотрев повреждения авто, из всего разнообразия специнструментов подобрать те, которые помогут в рассматриваемом случае. Для небольших повреждений подойдет домашний рихтовочный набор, чтобы выполнить выпрямление более глубоких вмятин, следует прибегнуть к помощи специалистов из авторемонтной мастерской.

Что такое споттер и как им работать Технология ремонта. Видео.

Профессиональный кузовной ремонт не может обойтись без использования споттера! В этой статье мы поговорим о том, как работать споттером! Этот аппарат, позволяет значительно сэкономить время при рихтовке металла. Если раньше, когда были только подручные средства такие как, монтажка, «рессора», молотки, лопатки и многие другие железяки, приходилось к примеру разбирать дверь и выстукивать металл изнутри, то теперь с использованием споттера, про эту лишнюю работу можно забыть. Уверен, что после приобретения такого аппарата, Вы вздохнете с облегчением и рихтовка вмятин будет сущим пустяком. Самое большое преимущество споттера — это то, что усилие прикладывается только к внешней стороне поверхности поврежденной детали, тем самым значительно облегчая задачу. Теперь давайте разберем возможности и принцип работы данного аппарата.

Прежде всего сопоттер или его еще называют спот — это сварочный аппарат для контактной сварки. Отличие споттера от обычного сварочного аппарата, в том, что импульс сварочного тока формируется за счёт разряда конденсатора большой ёмкости и действует в течении очень короткого промежутка времени, настолько короткого, что даже краска с обратной стороны не успевает обгореть. А попробуйте вы исполнить такой трюк с обычным полу автоматом и что получится? Поэтому споттер не заменимый аппарат для кузовного ремонта.

Сейчас конечно можно было бы рассказать о том, кто и когда изобрел этот аппарат, затем мы бы плавно перешли к физике, свойствам металла и так далее, но думаю это мало кому интересно, да и не к чему забивать себе голову лишними вещами

Ведь для мастера кузовного ремонта в первую очередь важно качество исполнения ремонта, а не физико — химические свойства материалов

Как работать споттером?

Чтобы научиться пользоваться споттером, не нужно идти на специальные курсы (как у сварщиков), а всего лишь достаточно дочитать данную статью и посмотреть подробный видео урок. Теперь по шагам:

1. Зачищаем рабочую поверхность.

Всем места соприкосновения шайбы с металлом, необходимо тщательно зачистить от краски и других материалов.

2. К ремонтной детали, крепим заземление

Внимание. Если Вы собираетесь работать с деталью, установленной на автомобиле, то не забудьте отсоединить АКБ, во избежании замыкания электроники. 3

При помощи «спот-пистолета», в нужных местах привариваем крепежные элементы, за которые мы будем «тянуть» металл. (Это могут быть шайбы, шпильки, «змейка», треугольники и др.)

3. При помощи «спот-пистолета», в нужных местах привариваем крепежные элементы, за которые мы будем «тянуть» металл. (Это могут быть шайбы, шпильки, «змейка», треугольники и др.)

4. С помощью обратного молотка (он как правило идет в комплекте), вытягиваем необходимые места. Так же могут быть использованы и другие инструменты, например: гидравлика, тросы, цепи, стапель, лом, ну в общем все подручные средства, которые могут тянуть!

5. Шайбы и кольца, которые у нас выступали в качестве «зацепа», можно легко удалить вращательным движением.

6. Ну и в завершении, останется только зачистить место сварки и приступать к шпаклеванию автомобиля.

Почему для кузовного ремонта обязательно нужно приобрести споттер?

1. Высокая производительность. С помощью споттера можно достаточно быстро приваривать «зацепы» для вытягивания металла.

2. Удобство. Если взять в сравнение обычный сварочный аппарат, то можно сказать, что споттер на много безопаснее, так как от него не летят искры и не нагревается металл. К тому же, Вы автоматически избавляетесь от кучи «обмундирования» (сварочная маска, перчатки, защитные штаны и прочее).

3. Качество. При сварке, споттер не оставляет шлака и окалин, а так же не портит внутреннюю поверхность детали, что предотвращает образование «скрытой» коррозии.

4. Экономия. Крепежные шайбы можно использовать на несколько раз, так как при сварке, они не плавятся. Поэтому, Вы очень сильно сэкономите на расходных материалах.

Этих четырех причин вполне достаточно для того, чтобы Вы поняли насколько необходим споттер для кузовного ремонта.

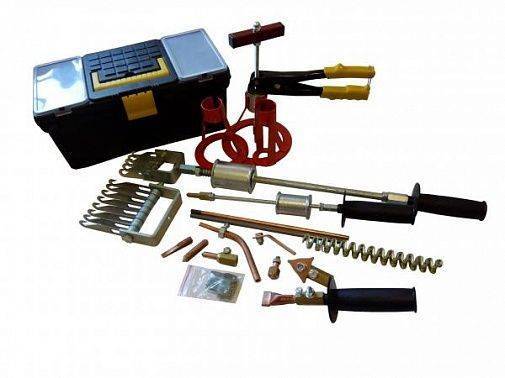

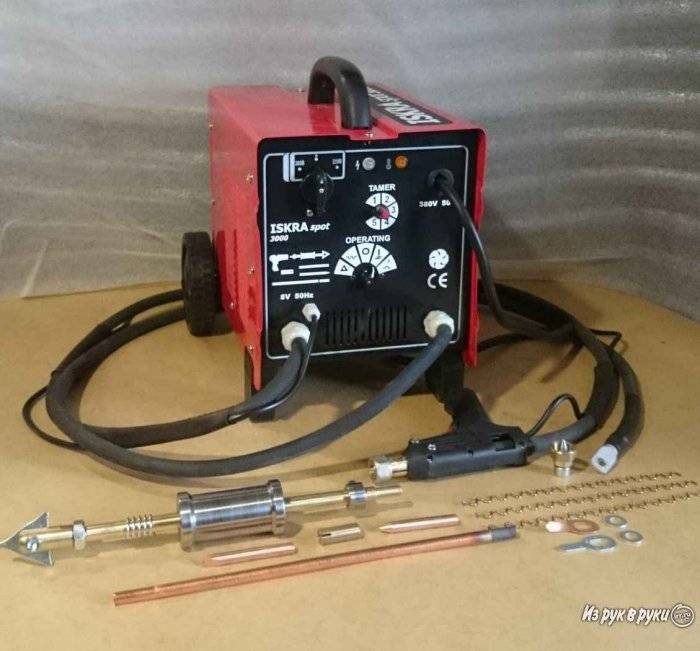

Комплектация споттера выглядит примерно таким образом.

Бываю конечно комплектации и с наименьшим набором всех этих приспособлений, все зависит от цены. Советую покупать споттер с полным «фаршем», так как это будет дешевле, чем потом приобретать комплектующие по отдельности.

Как работать со споттером, подробное демонстрационное видео!

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

• корпус, в котором размещены электрические компоненты;
• кабель массы;
• сварочный пистолет с кабелем;
• остро заточенный электрод.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Управление силовым тиристором точечной сварки споттер

Фото 2. Внешний вид платы блока управления с контроллером.

Для управления силовым тиристором или симистором используется микросхема МОС3052. Эта серия микросхем специализирована для использования в устройствах подобного типа и при замене на аналоги. При этом необходимо внимательно оценить технические характеристики предлагаемого варианта.

При питании схемы от сетевого напряжения 380 В необходимо использовать симистор типа ВТА40 – 800v, соответственно рабочее напряжение конденсатора С11 630 В, защитные варисторы R14 и R15 типа 20D241. Для установки симистора нужно использовать радиатор. Конструкция элемента безопасна и не имеет соединения с теплоотводом. На радиатор для контроля температуры желательно установить термостат с температурой размыкания контактов 60-80°С. Аналогичным контролем можно оснастить силовой трансформатор. Аварийный сигнал от термостатов можно подключить к контроллеру для остановки работы при превышении температуры выше допустимой, с отображением соответствующего сигнала на индикаторах.

Для споттеров большой мощности можно рекомендовать другой вариант схемы управления тиристорами. В ней применяются тиристоры типа 70TPS12, для управления которыми использованы оптроны МОС3052. Тиристоры этого типа имеют электрическое соединение с теплоотводами и должны устанавливаться на раздельные радиаторы или с диэлектрическими прокладками.

Как работать споттером

Электрическая схема устройства.

Технология работы придумана давно. Применяется она для ремонта поврежденных дверей автомобиля, крыльев кузова и других труднодоступных частей самой разной локализации.

Главное в работе – фиксировать вектор усилий в правильное место – к внешней стороне рабочей поверхности и деформированному участку, то есть к вмятине. Контактная сварка споттером производится с поступающим током, после чего рабочая поверхность равняется инерционным молотком или упором.

Следующий этап – шлифовка выровненной поверхности. Во время работ ни в коем случае не забываем о заземлении устройства и об обязательном отсоединении отрицательной клеммы от аккумулятора.

После тщательной очистки поверхности поврежденного участка к нему прикрепляется контакт для заземления, а также привариваются специальные крепежные детали. Зона повреждения – вмятины вытягивается. Следующее действие – с помощью вращения удаляются приваренные элементы, участок готовится к процессу шпатлёвки.

Вне зависимости от происхождения споттера – домашний самодельный он или покупной промышленный, требуется соблюдение важнейшего условия: нужно быть сварщиком, то есть иметь довольно серьезные навыки сварочных работ.

Что же касается правил эксплуатации и безопасности, то вполне достаточно выполнять общие правила. Тогда у вас все получится.

Классификация оборудования

Изучая вопрос о том, как выбрать споттер, необходимо помнить, что на российском рынке представлено несколько его видов, среди которых:

• инверторный;
• трансформаторный.

В зависимости от типа проведения ремонтных работ, сварочное оборудование условно разделяется на несколько подгрупп, в частности:

• для проведения работ по рихтованию кузова и отдельных частей транспортного средства. Отличительной особенностью такой модели считается компактность и удобство держать в руке. В базовую комплектацию дополнительно входит обратный молоток и набор многочисленных насадок;
• для выполнения контактной сварки кузовных панелей с дополнительным использованием клещей. Как правило, такие модели обладают небольшим запасом мощности, однако показывают эффективную производительность. Недостатком считается ограниченная сфера деятельности.

Споттеры, которые представлены на рынке могут быть:

• однофазными – работают от сети 220 В;
• трехфазными – питание осуществляется от сети 380 В.

В базовую комплектацию входит:

• споттер;
• различные крепежные элементы;
• обратный молоток;
• клещи – как правило, производитель отдает предпочтение пневматическим.

Необходимо помнить, что в случае необходимости, любые дополнительные приспособления можно приобрести в любом строительном магазине. Настоятельно рекомендуется не экономить и приобрести качественную модель, которая обладает не только хорошими техническими характеристиками, но и долгим сроком эксплуатации. Это позволит в дальнейшем сэкономить на сервисном обслуживании.

Устройство аппарата точечной сварки

Для всех разновидностей споттеров характерна общая схема устройства:

1. Любая модель точечной сварки для рихтовки автомобильного кузова имеет блок питания, который может работать, как на переменном, так и на постоянном токе.
2. К основному блоку подключен провод заземления и кабель.
3. На свободном конце кабеля располагается сварочный пистолет вытянутой формы. Именно форма инструмента обеспечивает отличный доступ к самым сложным местам для работы.
4. На конце пистолета крепятся различные насадки.
5. На передней стороне корпуса имеются кнопки и регуляторы для управления прибором. На панели можно найти регуляторы сварочных режимов, модуль управления силой тока, экран, на котором отображаются параметры работы конструкции.

Для непосредственного начала работы необходимо извлечь аккумулятор из машины. Провод заземления зафиксировать на кузове. Прибор подключают в сеть.

Пистолет с уже готовой насадкой подводят к точке повреждения. При этом рихтовка материала производится непосредственно в точке воздействия контактов точечной сварки.

Ещё один вариант воздействия инструмента заключается в приваривании к поверхности кузова металлической детали, за которую в дальнейшем производят вытяжку поврежденного металлического листа (при невозможности использования основного метода).

Какие модели наиболее популярны в России

В зависимости от поставленных перед оборудованием целей, возникает необходимость выбрать соответствующий агрегат.

Представленный обзор наиболее востребованных моделей позволяет существенно сократить выбор.

Garwin GS-6000

Отличительной особенностью является то, что оборудование может быть использовано для малярно-кузовных работ.

Технические характеристики:

• номинальный ток – 5000 А;
• заявленная мощность – 19 Вт;
• аналоговое управление;
• питание осуществляется от сети 220 В.

Конструктивные особенности

• наличие интуитивно-понятного интерфейса;
• компактность, благодаря чему при транспортировке не возникает неудобств;
• наличие тележки;
• автоматический режим перехода в режим охлаждения.

Основные функции:

• возможность приваривать шайбы любого вида;
• можно работать с угольными электродами;
• приварка волнообразной проволокой;
• приварка различных шпилек.

Базовая комплектация включает в себя: крюк для возможности проводить работы с обратным молотком, электроды, приварочные элементы разных типов, присоска для устранения дефектов кузова.

Hammer TT

Отличительной особенностью является европейское качество сборки. Заявленный вес сварочного аппарата составляет порядка 14 кг. Габариты не превышают размеров футбольного мяча, что делают его высокомобильным агрегатом.

Благодаря тому, что имеется модная электропроводка, в том числе в трансформаторе, аппарат выдает максимальный коэффициент полезного действия – свыше 90%.

Заявленные показатели энергопотребления – 2,5 кВт.

Споттер является незаменимым помощником в быту и небольших автомастерских, где не требуется его постоянного использования.

HELVI SPOT-WELD 22/E 2 99500022

Отличная модель, которая может быть использована не только в автомастерских, но и в домашних условиях. Аппарат не прихотлив к условиям хранения, отличается долгим сроком эксплуатации.

Основными преимуществами является аккуратно выполненный шов, который по завершении работ практически не требует зачистки. Среди недостатков выделяют высокую стоимость, которая составляет порядка 60 тысяч рублей.

Технические характеристики:

• работает от сети 220 В – однофазный;
• номинальный показатель тока – 6300 А;
• заявленный вес 11 кг;
• максимальная мощность – 2,3 кВт.

Пользуется повышенным спросом на СТО.

Как выбрать дешевый аппарат? Лидер среди китайских производителей

Исключительно для ремонта авто разработано и выпускается оборудование Solary. Различные модели инструментов для рихтовки транспортных средств выпускает эта китайская компания, одна из лидирующих на азиатском рынке. Продукция этой компании стоит дешевле французских и немецких брендов и при этом достаточно качественна и надёжна.

Для выравнивания повреждённых поверхностей с ограниченным доступом с внутренней стороны используется Solary – споттер для кузовного ремонта. Модель Solary A6 имеет два режима:

• с постоянным включением, которое используется, когда ведётся работа углеродным электродом;
• с регулируемым по времени кратковременным включением, применяется при приварке ремонтных шайб и металлического электрода.

Инструментом модели Solary A6 очень просто пользоваться благодаря его конструкции. Приварка шайб и точечная сварка металлическим электродом позволяет вытягивать поверхность, а прогрев углеродным электродом осуществляет осадку металла. Также, споттер применяется для наложения заплат на повреждённые участки кузова.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Solary A6 оборудован термодатчиком, что позволяет ему не перегреваться при работе. Благодаря этому качеству продлевается и срок эксплуатации инструмента.

Ключевые функции и технические характеристики споттера

Независимо от рода устройства: заводская (используется в промышленности) или самодельная конструкция, у них одинаковые функции:

• сваривание элементов корпуса с использованием ремонтных шайб;
• точечная сварка электродом из металла. Штырь подбирается прочный, чтобы с его помощью удалось вытянуть корпус;
• способность нагревать детали корпуса посредством электрода углеродного типа и резко охлаждать основу. Подобная функция способствует созданию осадки металла;
• за счёт двух режимов работы улучшается эффективность и простота применения устройства. При активации первого режима наступает стабильная работа, он предназначен для использования с углеродным электродом. Второй режим подразумевает непродолжительное включение, время активности выставляется вручную. Используется вместе с железным электродом, нередко применяется для установки шайб;

Споттеры для точечной сварки должны быть ограничены временем сваривания детали

В аппарат встроена охладительная система и термостат для деактивации в случае сильного нагрева. Отключение и включение выполняется автоматически при достижении установленных отметок.

Базовые характеристики споттеров:

• напряжение в сети питания для правильной работы установки – 220 В (иногда 380 В);
• частота переменного тока – от 50 до 60 Гц;
• предельная мощность аппарата – 10 кВт;
• сила тока в режиме максимальной нагрузки – 1300 А;
• напряжение во 2-м слое обмотки сварочной установки – 8-9В;
• диапазон времени активности – от 0 до 1,2 с;
• 2 режима работы: с включением таймера (для сварки по точкам) и непрерывная работа в стандартном режиме и темперировании;
• производительность при установке режима точечной сварки при соотношении с предельной мощностью на выходе – 15%;
• производительность в случае использования угольной сварки в отношении к максимальной мощности на выходе – 75%;
• усилие на разрыв иглы – свыше 100 кг;
• тяговое усилие в отношении шайбы – свыше 100 кг;
• габариты конструкции – 380х290х840 мм;
• масса – 32 кг.

Порядок изготовления

Изготовление начинают с корпуса. Для основания подбирают прочную текстолитовую панель, служащую диэлектриком. На ней будет удобно закрепить на винтах все основные компоненты. Размещать их следует просторно, чтобы обеспечить достаточное воздушное охлаждение. Для поддержания циркуляции воздуха в нижней части стенок и в крышке корпуса следует просверлить несколько отверстий. Прежде чем начинать сверлить, следует изготовить эскизный чертеж и проработать взаимное расположение компонентов конструкции на нем.

Каркас корпуса сваривается из уголка, к нему крепится основание и боковые стенки. К верхней крышке крепится ручка для переноски устройства.

Если под рукой есть корпус от старого сварочного инвертора, он позволит сэкономить много времени на размещение и крепление клемм и регуляторов.

Если кабели имеют достаточное сечение (от 100мм2), то их вместе с разъемами под резьбу или быструю фиксацию также можно будет заимствовать для споттера. Длину рабочего кабеля следует ограничить 1,5 метрами.

Подойдёт и массовый зажим: с резьбовым креплением или крокодил.

Рабочий пистолет споттера требует точности и аккуратности в изготовлении. Если предстоит большой объем работ, лучше купить готовый промышленного производства. Если же использование будет эпизодическим, то выдержит и самодельный.

Рукоятку для пистолета часто заимствуют у клеевого пистолета либо у горелки от полуавтомата. Оба прибора имеют готовую клавишу включения. Энтузиасты, решившие сделать аппарат на 100% собственными руками, до заимствования не унижаются и выпиливают детали рукоятки из текстолита. В одно половине делают пропил для крепления стержня электрода, в другой крепят клавишу включения и систему освещения рабочей зоны.

Важная деталь, требующая внимательности при изготовлении – это кронштейн. Его делают из меди, из квадратного профиля, электрод изготавливают из медного либо латунного прутка диаметром 1-1,5 см.

Медный сварной кабель залуживают и распаивают в отверстиях кронштейна. Если кабель снабжен управляющими жилами, то 2 из них используют для коммутации управляющего сигнала от клавиши «Пуск», а остальные — для системы подсветки рабочей области. Если такого кабеля нет, проще разместить в рукоятке 3-вольтовую литиевую батарейку. Ее хватит для работы светодиода подсветки в течении нескольких месяцев.

Обратный молоток, или инопуллер — технологически самая сложная в изготовлении часть споттера для кузовного ремонта, сделанного своими руками. Приспособление промышленного производства стоит достаточно дорого для того, чтобы попытаться сэкономить и изготовить его самостоятельно.

Эскизный чертеж обратного молотка.

В качестве источника комплектующих для инопуллера обычно берут металлический монтажный пистолет для туб емкостью 300 мл. Держатель для тубы срезают, используют механизм подачи и рукоять. На круглую площадку приваривают три прутка диаметром 6-10мм. Они станут упорными стойками молотка. Из такого же прутка потребуется выгнуть кольцо диаметром 9-11 см и приварить к нему свободные концы прутков. Кольцо зачищают, шлифуют и покрывают в два- три слоя изоляционной лентой. Это позволит избежать его приваривания к рихтуемой поверхности и защитит ее от царапин.

Шток обрезают и приваривают к нему отрезок шпильки. На шпильку наворачивают две гайки с проложенными между ними двумя шайбами. Они образуют клемму для крепления сварочного кабеля.

Обратный конец штока затачивают под срезанный конус так, чтобы плоская вершина была диаметром около 3 мм. Это можно сделать на токарном станке либо зажав шток в патрон дрели и затачивая его на абразивном камне.

Осталось запастить монтажными шайбами и шпильками для приваривания к рихтуемой поверхности — и самодельный споттер из сварочного аппарата готов к эксплуатации.

Свойства конструкции агрегата

Приспособление состоит из таких компонентов, как коробка, пистолет, кабель, электрод.

необходима для сварки

Ели поверхность подверглась деформации, надо очистить ее от любого покрытия. Это может быть ржавчина, краска или лак. Данный этап очень важен, так как качество соединения металлов напрямую влияет на итог всего процесса. На поверхность, которая подверглась корректировке, присоединяют контакты. На очищенную зону повреждённой области приваривают крепёж, к которому и подсоединяется рассматриваемое устройство.

Вслед за этим захватывается устройство пистолетом, после чего вмятина вытягивается. Для выравнивания прибегают к использованию молотка, гидроцилиндров и других приспособлений

Обращают внимание на толщину металла. Здесь следует понять, какое оборудование даст возможность производить рихтовку машины, чтобы не нанести ей вреда

Обратный молоток не используется в сочетании с алюминием. К тому же не каждый агрегат может справиться с оцинкованным кузовом. Когда рихтовка кузова закончена, скручивают приваренную деталь. Место контакта зачищают шлифовальной машинкой.
