Сталь 10 (углеродистая качественная)

Сталь 08пс и ее характеристики

Заменить эту марку можно сталью 08.

Ст08пс широко используется в промышленности. Из нее изготавливают различные элементы, которые в дальнейшем будут испытывать химическое и термическое воздействие, например, детали цилиндрической формы с осевым отверстием, детали с обычным отверстием, детали подвески. Также характеристики 08пс позволяют применять эту сталь для создания прокладок, крепежных изделий, вилок, труб.

Для сварки используются методы ручной дуговой сварки, аргонодуговой сварки под флюсом (необходима газовая защита), контактно-точечной сварки. При свариваемости ограничений не имеется. Единственное исключение – элементы, подвергающиеся химической и термической обработке.

Твердость стали Ст08пс: HB 10 -1 = 131 МПа. К флокенам материал не чувствителен. Не склонен к отпускной хрупкости.

Если вы собираетесь производить ковку изделия из этого материала, то сначала необходимо работать при температуре 1 250 градусов по Цельсию. В конце она должна снизиться до 800. Предметы, имеющие сечение до 300 миллиметров, можно охлаждать на воздухе.

Термообработка

Инструменты из стали У7, правила их термообработки: сверла, для производства которых использовалась углеродистая сталь У10A, охлаждаются в воде при температуре 150-200С, после чего переносятся в масло. Сверла, диаметр которых достигает — 8-10 мм, подлежат обязательному закаливанию в масле. Отпуск производится при температуре 150-180С в масляной ванной. Время процедуры — 1.5-2 часа.

Рабочая часть сверл из углеродистой и легированной стали, достигаемых в диаметре до 10 мм, должна иметь твердость 59-63, если сверла имеют диаметр свыше 10 мм, твердость рабочей части составляет 61-64. Лапки конусов, расположенных в хвостовиках, подлежат закаливанию на твердость.

Оптимальный материал для производства несложных калибров для измерительных приборов – стали У10А, У12А. Лерки для нарезки резьбы изготавливаются из стали У10А или У12А. Также для их производства используют легированные стали 9ХС, ШХ15, ХВГ.

Плашки под закалку нагреваются в соляной ванне путем многочисленных погружений в специальный раствор. Некоторые специалисты рекомендуют выполнять нагрев в камерной печи. При этом выдержка во всех без исключения случаях минимальная. Если нагрев производится в камерной печи, тогда режущая часть в обязательном порядке должна быть присыпана чугунной стружкой, можно также использовать уголь с содой, эти материалы защищают от окисления и обезуглероживания. Если нагрев производится в соляной ванне, резьбу предварительно следует покрыть густой пеной или зеленым мылом.

Плашки из легированной стали охлаждаются в горячем масле при температуре 150-200С. Если их диаметр составляет 6 мм, то они проходят процесс охлаждения в масле, если – больше 6 мм, то процедуру производят в воде с последующим переносом в масло.

Мелкие плашки охлаждаются путем скатывания с противня, на котором их доводили до нужной температуры в каменной печи, или путем сбрасывания со специального приспособления во время нагрева в ванных. Их отпуск выполняется в масляной ванне или электропечи, допускается проведение процедуры и в печах лабораторного типа. Отпуск выполняется при следующей температуре:

• плашек, изготовленных из стали 9ХС, — от 200 до 240С;
• плашек, изготовленных из другой стали, — от 180 до 220С.

Время выдержки при отпуске — 3-4 часа. Твердость изделий проверяется при помощи специального устройства РВ. Предусмотренные параметры твердости – 58-62. В соответствии с действующими нормативными документами перемычки, противолежащие прорезям, должны иметь твердость не менее 45. При отпуске перемычки нагреваются в свинцовой ванне или путем использования сварочной точечной машины.

Дифференциация по назначению

Сталь углеродистая делится на две большие группы:

• инструментальная;
• конструкционная (выделяют обыкновенные, качественные и автоматные разновидности).

Обыкновенные стали маркируются буквами “Ст” и номером от 0 до 6. Все стали с номером марки от 1 до 4 производят кипящими, полуспокойными и спокойными. Номера 5 и 6 могут быть только спокойными или полуспокойными. Кроме того, эти стали делятся на три большие группы: А, Б, В.

• Группа А. Чем выше номер в маркировке стали, тем больше прочность.
• Группа Б. С увеличением номера повышается содержание углерода.
• Группа В. Механические свойства соответствуют группе А, химический состав – группе Б аналогичного номера.

Наиболее часто в строительстве применяются типы Ст1 и Ст2. Именно эти марки задействованы при создании резервуаров, трубопроводов, колонн. Ст3 и Ст 4 актуальны для возведения конструкций, а также из них производится арматура для железобетона. Углеродистая сталь ГОСТ 380-2005 является основой для листового, круглого, двутаврового и швеллерного проката.

Качественные стали характеризуются дешевизной и качественностью. Маркируют их следующим образом: от 08 до 85 с приставкой в конце “ПС” (полуспокойная), “СП” (спокойная), “КП” (кипящая). Цифра показывают концентрацию углерода в сотых долях процента.

Инструментальные стали применяют для изготовления трех основных групп инструмента: режущего, измерительного, штампованного. Цифры в маркировке сигнализируют о содержании углерода в десятых долях процента.

Термообработка

Инструменты из стали У7, правила их термообработки: сверла, для производства которых использовалась углеродистая сталь У10A, охлаждаются в воде при температуре 150-200С, после чего переносятся в масло. Сверла, диаметр которых достигает — 8-10 мм, подлежат обязательному закаливанию в масле. Отпуск производится при температуре 150-180С в масляной ванной. Время процедуры — 1.5-2 часа.

Рабочая часть сверл из углеродистой и легированной стали, достигаемых в диаметре до 10 мм, должна иметь твердость 59-63, если сверла имеют диаметр свыше 10 мм, твердость рабочей части составляет 61-64. Лапки конусов, расположенных в хвостовиках, подлежат закаливанию на твердость.

Оптимальный материал для производства несложных калибров для измерительных приборов – стали У10А, У12А. Лерки для нарезки резьбы изготавливаются из стали У10А или У12А. Также для их производства используют легированные стали 9ХС, ШХ15, ХВГ.

Плашки под закалку нагреваются в соляной ванне путем многочисленных погружений в специальный раствор. Некоторые специалисты рекомендуют выполнять нагрев в камерной печи. При этом выдержка во всех без исключения случаях минимальная. Если нагрев производится в камерной печи, тогда режущая часть в обязательном порядке должна быть присыпана чугунной стружкой, можно также использовать уголь с содой, эти материалы защищают от окисления и обезуглероживания. Если нагрев производится в соляной ванне, резьбу предварительно следует покрыть густой пеной или зеленым мылом.

Плашки из легированной стали охлаждаются в горячем масле при температуре 150-200С. Если их диаметр составляет 6 мм, то они проходят процесс охлаждения в масле, если – больше 6 мм, то процедуру производят в воде с последующим переносом в масло.

Мелкие плашки охлаждаются путем скатывания с противня, на котором их доводили до нужной температуры в каменной печи, или путем сбрасывания со специального приспособления во время нагрева в ванных. Их отпуск выполняется в масляной ванне или электропечи, допускается проведение процедуры и в печах лабораторного типа. Отпуск выполняется при следующей температуре:

• плашек, изготовленных из стали 9ХС, — от 200 до 240С;
• плашек, изготовленных из другой стали, — от 180 до 220С.

Время выдержки при отпуске — 3-4 часа. Твердость изделий проверяется при помощи специального устройства РВ. Предусмотренные параметры твердости – 58-62. В соответствии с действующими нормативными документами перемычки, противолежащие прорезям, должны иметь твердость не менее 45. При отпуске перемычки нагреваются в свинцовой ванне или путем использования сварочной точечной машины.

Rimoyt.com

Углеродистые стали. Классификация и маркировка углеродистых сталей. Инструментальные и конструкционные углеродистые стали

Классификация углеродистых сталей

Углеродистые стали классифицируют: — по структуре — по способу получения — по степени раскисления — по качеству — по назначению

По структуре углеродистые стали подразделяют на: — доэвтектоидные (содержат менее 0,8% С) — эвтектоидные (0,8% С) — заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на: — кислородно-конвертерные — мартеновские — электростали

По степени раскисления углеродистые стали бывают: — спокойные — полуспокойные — кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на: — стали обыкновенного качества — качественные стали

По назначению углеродистые стали разделяют на: — конструкционные — инструментальные

Маркировка углеродистых сталей

Маркировка углеродистых сталей зависит от их качества и назначения. Стали обыкновенного качества имеют 3 группы поставки: А, Б, В. Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют. Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются. Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

Все эти стали обыкновенного качества (ГОСТ 380-71) маркируются буквами Ст, после которых ставится цифра от 0 до 6. Впереди марки – буква, указывающая группу поставки (для стали группы А – не ставится). В конце марки указывается степень раскисления: пс, кп (для спокойных – не указывают). Ст3кп – углеродистая сталь обыкновенного качества, группы поставки А, с номером 3, кипящая.

ВСт4пс – углеродистая сталь обыкновенного качества, группы поставки В, с номером 4, полуспокойная.

Для сталей группы поставки А номер характеризует механические свойства (выше номер – выше прочность). У сталей группы Б с возрастанием номера возрастает содержание углерода. У сталей группы В механические свойства такие же как у стали группы А, а химический состав как у стали группы Б аналогичного номера. О механических свойствах и химическом составе информацию получают в сопроводительных документах.

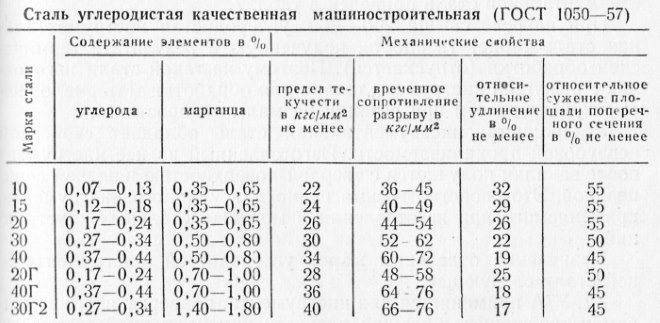

Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента. Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г. В конце марки указывают степень раскисления (кп или пс).

Сталь 40 – качественная конструкционная углеродистая сталь с содержанием углерода 0,4 % , спокойная.

Сталь 65Гпс – качественная конструкционная углеродистая сталь с содержанием углерода 0,65%, более 0,8% марганца, полуспокойная.

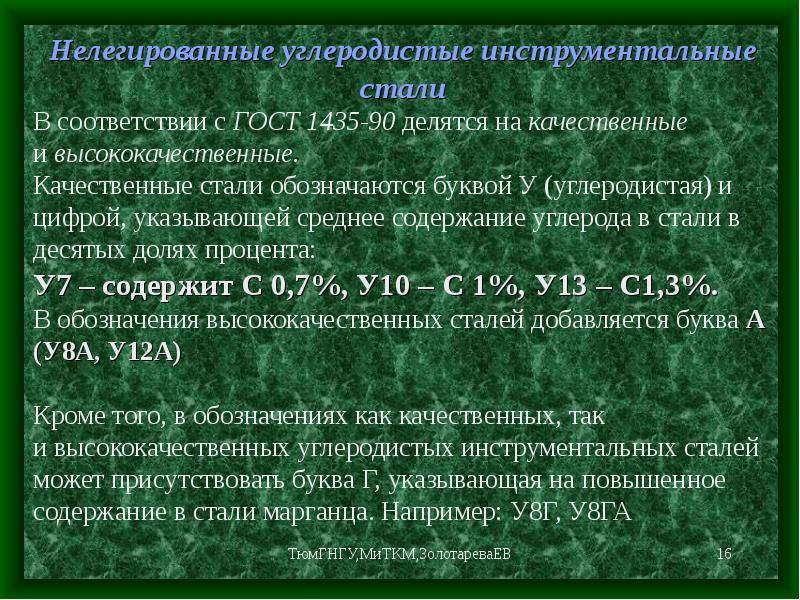

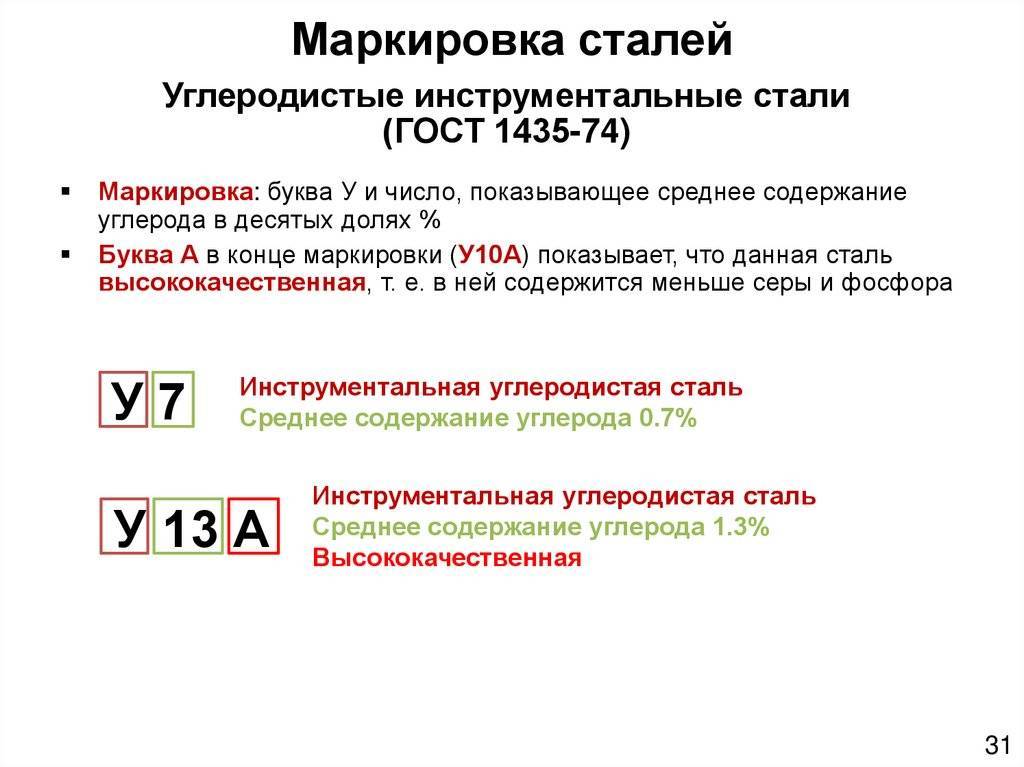

Инструментальные углеродистые стали (гост 1435-74) тоже качественные. Они маркируются большой буквой У и цифрами, которые означают содержание углерода в десятых долях процента. Эти стали всегда качественные. Однако, если сталь имеет повышенное качество, то в конце марки ставится буква А.

Обычно в качестве инструментальной стали используют стали с повышенным содержанием углерода (0,75-1,3%). Они отличаются высокой твердостью и прочностью. Из них изготавливают сверла, метчики, развертки, а также пуансоны и матрицы штампов для холодной штамповки. Недостатком углеродистых инструментальных сталей является их низкая теплостойкость – при нагреве выше 200 ?С их твердость снижается, поэтому в этих случаях целесообразно применять легированные инструментальные стали.

У8 – инструментальная углеродистая со средним содержанием углерода 0,8% (имеет точно такой же химический состав, что и Сталь 80, но отличается структурой и свойствами).У12А – углеродистая инструментальная сталь, 1,2% углерода, повышенного качества.

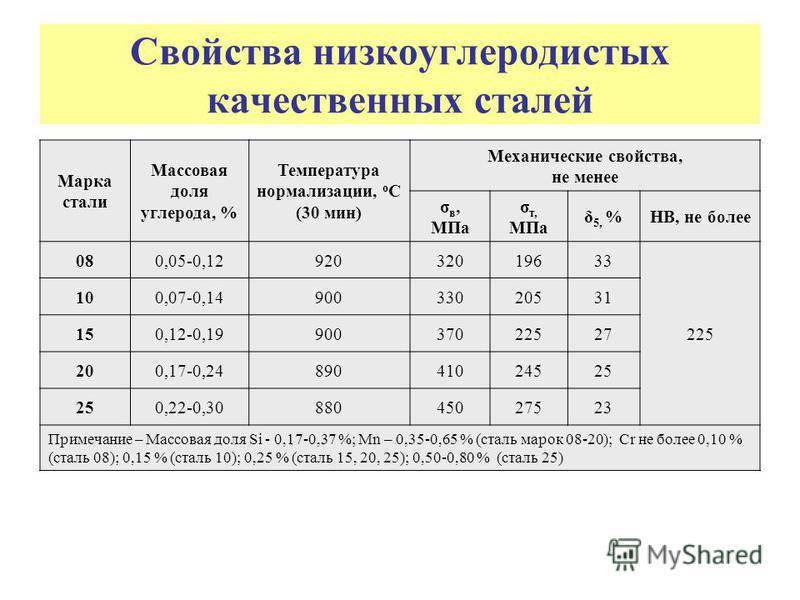

Использование стали Ст. 10

Марка стали 10 очень популярна из-за причины сниженной цене и высоких рабочих качеств. На производственные линии она поставляется в виде проката, листов, паковок и прочих разновидностей заготовок.

Сталь 10 в листах

К свойствам сфере использования отнесем такие моменты:

1. Изготавливающиеся детали могут использоваться при температуре от -40 до 450 градусов по Цельсию. К создаваемым заготовкам предъявляют большие требования пластичности.
2. Термообработка дает возможность получить заготовки с большой твердостью слоя поверхности и плохой прочности сердцевины, отличающаяся пластичностью. Аналогичные качества больше подойдут для валов и прочих изделий, образованных телами вращения.
3. Материал практически всегда используется при разработке котлов большого давления или трубо-проводов, винтов или электронагревателей, листов с высокой устойчивостью к коррозии.

Большая степень обрабатываемости резанием определяет распространение материала в машиностроительной области, где часто используются токарные и фрезеровальные станки. Термообработка очень часто проходит в результате проведения чистового точения. Связывают это с тем, что применяемые режущие инструменты изнашуются очень медленно, значительно упрощается процесс снятия необходимого металлического слоя, увеличивается качество получившейся поверхности.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Расшифровка

Справка. Аббревиатура СТ дает информацию о стали обычного состава с углеродистым содержанием. Цифрой помечается номер состава. Рядом с тем или иным видом стали можно увидеть ряд определенных символов, которые указывают на спокойное состояние – сп, пс – полуспокойное состояние и кп – кипящая.

Спокойная сталь образуется полным исключением кислорода. Для этого вводится в сплав кремний и марганец.

Сплав в ковше застывает быстро и сталь на выходе имеет плотную структуру и однородность. Верхняя часть покрыта газовой раковиной. Газ быстро улетучивается при механических манипуляциях, производимых с брусками.

Кипящий вариант стали образуется путем раскисления марганца. В нем превышен процент содержания железа, из-за чего происходит взаимодействие с углеродом. Происходит выделение углекислого газа. Образуются газовые пузыри, которые выглядят как кипящая масса.

У этой детали высокий процент пористости. Но у этого варианта достаточно низкая цена на рынке, а после использования не образуется вредных отходов. Полуспокойная сталь находится между описанной спокойной и кипящей.

По видам обработки сталь этой марки делят на кованую, калиброванную, горячекатаную и серебрянку. Последняя имеет круглое основание и покрыта специальным составом.

О цветной маркировке

Обозначение в цвете применяется только в прокатной стали. Это позволяет избежать ошибок при транспортировке и хранении. Для этого применяют точки или полосы. Назначение стального сплава маркируется «своим» цветом, но группа и раскисление не учитываются.

Желтый цвет применяется для конструкционных сталей: общего назначения, автоматные, цементированные, улучшенные.

Красный круг или полоса говорит о том, что данный вид относится к высокопрочному стальному сплаву: легированная, инструментальная, быстрорежущая, закаленная.

Синий цвет обозначает прокат из нержавейки: с серой, аустенитная, мартенситная.

Обозначением зеленого цвета маркируется сталь универсального применения: высокопрочный чугун, общего назначения, автоматные, цементированные, азотированные, улучшенные углеродистые.

Марки стали и их назначение

1. Согласно маркировке конструкционная углеродистая сталь 08 кп и 10 применяется для изготовления штампованных деталей (холодная штамповка и высадка), прокладок, трубок, метизов, колпачков, а также для деталей, которые не нуждаются в высокой прочности: втулки, упоры, валики, копиры, фрикционы, колеса с зубцами.
   • 30, 35 – для деталей под низким напряжением: шпиндели, тяги, оси, звездочки, диски, рычаги.
   • 40, 45 – для элементов повышенной прочности: коленвалы, распределительные валы, зубчатые венцы, колеса, плунжеры, фрикционы, оси.
   • 50, 55 – используется для изготовления прокатных валков, штоков, зубчатых колес, эксцентрики, рессоры. Перед изготовлением деталей сталь подвергается закалке.
   • 60 – для производства прочных и упругих деталей: диски сцепления, пружинные кольца, прокатные валы.
2. Тонколистная, низколегированная, универсальная сталь имеет маркировку: 09Г2, 09Г2С, 10 ХСНД, 15 ХСНД, 15 ГФ. Сферы применения: машиностроение, судостроение, химическое машиностроение, вагоностроение. Это сварные конструкции, паровые котлы, детали вагонов, сложные и фасонные профиля.
3. Конструкционная легированная сталь маркируется: 15 Х, 15 ХФ, 18 ХГТ, 20 Х, 20 ХГР, 20 ХНЗА, 35 ХМ, 38 ХА, 40 Х, 40 ХС и другие применяются для изделий, которые функционируют на повышенных скоростях, для деталей узлов и механизмов, работающих под высокими нагрузками.
4. Стали и сплавы, стойкие к коррозии в своей маркировке имеют буквы Х, Н, С, АГ, ТГР, МТ, АМ, ДИ, Ю, Т. Сфера применения химическое машиностроение, газопереработка, нефтехимическая промышленность, пищевое производство, легкая промышленность, машиностроение, судостроение, а также в других областях, где работа деталей и механизмов сопряжена с агрессивными рабочими средами.
5. Инструментальная нелегированная сталь разных марок, маркируется: У, А, Г, и применяется в деревообрабатывающей промышленности, изготовления ручных инструментов, для ножей, штампов для кузницы, игольной проволоки, сердечников, а также инструмента с низкой износостойкостью: хирургический инструмент, бритвы, для гравировки.

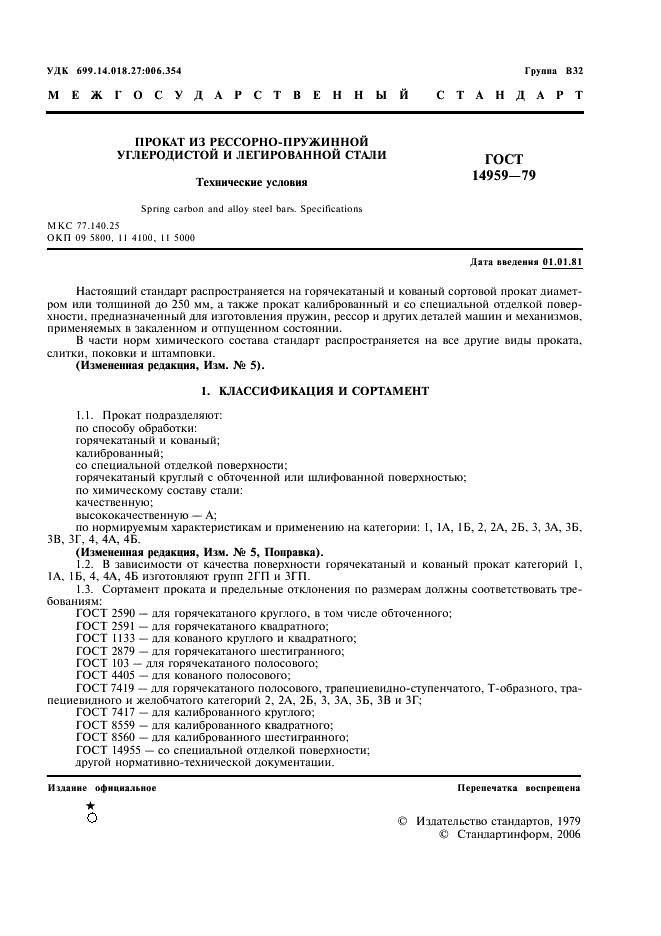

6. Пружинная сталь применяется для производства рессор, пружин, подвергающихся большим нагрузкам и ответственные элементы в рессорах.
7. Сталь для подшипников (подшипниковая) востребована для изготовления подшипников и их элементов для работы станков, железнодорожного транспорта, авиадвигателей, в точном приборостроении, на прокатных станах.

Физические свойства стали 10 (ст 10)

Температура испытания,°С	20	100	200	300	400	500	600	700	800	900
Модуль нормальной упругости, Е, ГПа	206	199	195	186	178	169	157
Модуль упругости при сдвиге кручением G, ГПа	78	77	76	73	69	66	59
Плотность стали, pn, кг/м3	7856	7832	7800	7765	7730	7692	7653	7613	7582	7594
Коэффициент теплопроводности Вт/(м ·°С)		58	54	49	45	40	36	32	29	27
Уд. электросопротивление (p, НОм · м)		190	263	352	458	584	734	905	1081	1130
Температура испытания,°С	20−100	20−200	20−300	20−400	20−500	20−600	20−700	20−800	20−900	20−1000
Коэффициент линейного расширения (a, 10−6 1/°С)	12.4	13.2	13.9	14.5	14.9	15.1	15.3	12.1	14.8	12.6
Удельная теплоемкость (С, Дж/(кг ·°С))	466	479		512		567

Область применения стали У10А

• Производство сердечников и игольной проволоки;
• Изготовление инструментов, эксплуатируемых в условиях, не вызываемых разогрева кромки;
• Производство инструментов, используемых при обработке дерева (спиральных сверл, пил, машинных столярных пил):
• Изготовление деталей холодной штамповки (обрезных, вытяжных, высадочных и вырубных) без резких переходов по сечению;
• Производство калибров пониженных классов и простой формы;
• Изготовление роликов, шаберов, напильников;
• Производство термообработанной ленты до 0.02 мм, используемой при изготовлении пружин и пружинных деталей сложной конфигурации.

Из стали У10А изготавливают клапаны, щупы, ламели двоильных ножей, конструкционные мелкие детали. Она также незаменима при производстве термообработанной ленты толщиной 0.35 – 0.7 мм, которая в свою очередь используется для изготовления голосовых язычков для музыкальных инструментов.

Сталь У10А – основной материал для производства холоднокатаной термообработанной ленты толщиной 0,05-1,30 мм. Сталь У10А также незаменима при изготовлении плющеной термообработанной ленты толщиной 0,15-2,00 мм, из которой, в свою очередь, производят различные детали сложной конфигурации.

Особенности других типов конструкционных сталей

Конструкционные сплавы, относящиеся к категории износостойких, содержащие в своем составе значительное количество легирующих добавок, могут быть низко- и высокоуглеродистыми. Из таких сталей, отлично противостоящих не только механическому изнашиванию, но и кавитационной коррозии, производят элементы дробильного оборудования, траки, лопасти насосного оборудования и др. Наиболее популярными марками этих сплавов являются ОХ14АГ12, ОХ14АГ12М, 12Х18Н9Т, Г13.

Углеродистые стали, которые относятся к категории автоматных (А40Г, АЦ40Г2, АЦ45Х и др.), включают различные элементы: 0,6–1,5% марганца, 0,05–0,16% фосфора, 0,05–0,3% серы. Углерода в таких сплавах содержится до 0,45%. Значительно улучшить их качественные характеристики позволяет добавление таких элементов, как селен, свинец и кальций. Из этих конструкционных углеродистых сталей, не отличающихся высокой прочностью, изготавливают детали для автопрома: болты, шпильки, шайбы и др.

Сферы применения некоторых пружинистых сталей

Пружинистые стали (50ХФА, 55С2, 60С2ХФА, 65ГЮ, 70С2ХА и др.) в полном соответствии со своим названием отличаются хорошей вязкостью и пластичностью, также их характеризуют высокая прочность и упругость. Сюда относятся как низколегированные, так и среднеуглеродистые сплавы, в которых содержится 0,6–0,8% углерода. При их сваривании могут образовываться трещины. Такие стали используются для производства пружин и рессор различного назначения.

К категории улучшаемых относят конструкционные стали, внутреннюю структуру которых составляет мартенсит в форме мелких игл. В плотной структуре таких углеродистых сплавов отсутствуют неметаллические включения, а также карбидная ликвация и сетка. Главными достоинствами этих низколегированных и высокоуглеродистых сталей (содержание углерода – до 1,05%) являются повышенная твердость и износостойкость. Отличительной особенностью маркировки таких сплавов является то, что она всегда начинается с литеры «Ш» (ШХ4, ШХ15Ш, ШХ15СГ и др.).

Сталь марки ШХ15 применяется для производства изделий. от которых требуется износостойкость, высокая твердость и контактная прочность

Поставка сталь 10

Поставляется в виде сортового проката, в том числе и фасонного по регламенту ГОСТ 2590-88 Прокат стальной горячекатаный круглый, ГОСТ 2591-88 Прокат стальной горячекатаный квадратный, ГОСТ 8239-89 Двутавры стальные горячекатаные, ГОСТ 19771-93 Уголки стальные гнутые равнополочные, ГОСТ 19772-93 Уголки стальные гнутые неравнополочные, ГОСТ 8278-83 Швеллеры стальные гнутые равнополочные, ГОСТ 8281-80 Швеллеры стальные гнутые неравнополочные, ГОСТ 8283-93 Профили стальные гнутые корытные равнополочные, ГОСТ 380-94 Сталь углеродистая обыкновенного качества, ГОСТ 8509-93 Уголоки стальные горячекатаные равнополочные, ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные, ГОСТ 8240-97 Швеллеры стальные горячекатаные, ГОСТ 535-88 Прокат сортовой и фасонный из углеродистой стали обыкновенного качества, ГОСТ 2879-88 Прокат стальной горячекатаный шестигранный, ГОСТ 19903-2015 Прокат листовой горячекатанный, ГОСТ 19904-90 Прокат листовой холоднокатанный, ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения, ГОСТ 503-81 Лента холоднокатаная из низкоуглеродистой стали, ГОСТ 103-76 Полоса стальная горячекатаная, ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный, ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения, ГОСТ 17305-71 Проволока из углеродистой конструкционной стали, ГОСТ 10705-80 Трубы стальные электросварные, ГОСТ 10706-76 Трубы стальные электростварные прямошовные, ГОСТ 3262-75 Трубы стальные водогазопроводные.

Сортовой и фасонный прокат	ГОСТ 8510-86; ГОСТ 8239-89; ГОСТ 10551-75; ГОСТ 8240-97; ГОСТ 2879-2006; ГОСТ 2591-2006; ГОСТ 2590-2006; ГОСТ 8509-93; ГОСТ 1133-71; ГОСТ 11474-76; ГОСТ 9234-74;
Листы и полосы	ГОСТ 6765-75; ГОСТ 14918-80; ГОСТ 19903-74; ГОСТ 82-70; ГОСТ 16523-97; ГОСТ 103-2006;
Ленты	ГОСТ 3560-73;
Сортовой и фасонный прокат	ГОСТ 7417-75; ГОСТ 8560-78; ГОСТ 8559-75; ГОСТ 1050-88; ГОСТ 1051-73; ГОСТ 14955-77; ГОСТ 10702-78;
Листы и полосы	ГОСТ 4405-75; ГОСТ 10885-85; ГОСТ 1577-93; ГОСТ 4041-71;
Ленты	ГОСТ 19851-74; ГОСТ 10234-77; ГОСТ 503-81;
Трубы стальные и соединительные части к ним	ГОСТ 22786-77; ГОСТ 8638-57; ГОСТ 8645-68; ГОСТ 53383-2009; ГОСТ 24950-81; ГОСТ 6856-54; ГОСТ 30564-98; ГОСТ 30563-98; ГОСТ 8646-68; ГОСТ 23270-89; ГОСТ 8644-68; ГОСТ 11249-80; ГОСТ 20295-85; ГОСТ 5005-82; ГОСТ 8642-68; ГОСТ 10707-80; ГОСТ 1060-83; ГОСТ 550-75; ГОСТ 8639-82; ГОСТ 8731-87; ГОСТ 8732-78; ГОСТ 8733-74; ГОСТ 8734-75; ГОСТ 12132-66; ГОСТ 9567-75; ГОСТ 3262-75; ГОСТ 14162-79; ГОСТ 13663-86; ГОСТ 10705-80; ГОСТ 10704-91; ГОСТ 5654-76;
Проволока стальная низкоуглеродистая	ГОСТ 5663-79; ГОСТ 1526-81; ГОСТ 792-67; ГОСТ 5437-85;
Проволока стальная средне- и высокоуглеродистая	ГОСТ 17305-91; ГОСТ 9389-75; ГОСТ 7372-79; ГОСТ 26366-84; ГОСТ 3920-70; ГОСТ 9850-72;
Сетки металлические	ГОСТ 9074-85;

Химический состав

Во много именно химический состав определяет основные свойства металла Ст 10. Группа конструкционных сталей характеризуется тем, что в состав включается небольшое количество легирующих элементов. К другим особенностям отнесем следующие моменты:

1. Основных элементом принято считать углерод, так как даже небольшое изменение концентрации приводит к существенному повышению или падению твердости, прочности или степени свариваемости. В рассматриваемом случае показатель концентрации составляет 0,07-0,14%.
2. В состав включается довольно большое количеств кремния 0,17-0,37%. Еще есть и магний в концентрации 0,35-0,65%.
3. Металл представлен сочетанием и других химических элементов, в том числе и вредных. Их концентрация менее 0,4%.

Химический состав марки стали 10 и некоторых других марок

Больше всего в составе рассматриваемого металла железа. Химический состав контролируется согласно установленным нормам в ГОСТ.

Основные свойства

Сталь 10 (ГОСТ определяет концентрацию всех химических элементов и наличие определенных характеристик) относится к группе конструкционных углеродистых металлов.

Широкая область применения материала связана с особыми эксплуатационными характеристиками:

1. Хорошая пластичность, что позволяет применять их для производства штампованных деталей. Для выпуска большого количества продукции часто применяется технология холодной штамповки.
2. Хорошая степень свариваемости материала. Применение сварочного аппарата не требует предварительного нагрева заготовки. Процесс сварки может проводится при применении различных технологий. Получаемый шов характеризуется отличной прочностью и надежностью, дополнительная термическая обработка не требуется.
3. Структура характеризуется хорошей коррозионной стойкостью. Стоит учитывать, что эта сталь не относится к группе нержавеек, так как в состав не включается большое количество хрома или других легирующих элементов. Стойкость к влаге существенно расширяет область применения материала, однако поверхность может реагировать на воздействие некоторых кислот и других химических элементов.
4. Стоит учитывать и низкую теплостойкость. Именно поэтому ст10, характеристики которой определяют широкое распространение в машиностроительной области, нельзя применять при изготовлении деталей, которые подвержены активному износу. Слишком сильный нагрев может привести к существенному ухудшению эксплуатационных характеристик. К примеру, нагрев на момент трения становится причиной снижения износоустойчивости, а также твердости поверхности.
5. Есть возможность провести обработку резанием. Это свойство также указывается в ГОСТ 1050-88. Заготовки из рассматриваемой стали легко обрабатывать на станках и ручных инструментом.
6. Высокий предел выносливости определяет применение материала при изготовлении ответственных деталей, которые предназначены для длительной работы.
7. Прокаливаемость позволяет также существенно расширить область применения изготавливаемых деталей.

Механические свойства стали 10

Для улучшения основных качеств проводится термообработка стали 10. Она позволяет существенно повысить твердость поверхности. Процесс термической обработки может привести к тому, что структура становится хрупкой. Именно поэтому следующий шаг заключается в отпуске для снижения внутренних напряжений. Охлаждение заготовки проводится на открытом воздухе или в воде, а также масле. В последнее время чаще всего используется масло, так как равномерное охлаждение позволяет снизить вероятность появления серьезных дефектов в виде окалины и структурных трещин.

Характеристики стали 15ХСНД

Классификация	Сталь конструкционная низколегированная для сварных конструкций
Применение	Из данной стали изготавливают элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от -70 до +450°С

Общие рекомендации по технологии сварки стали 15ХСНД (и некоторых подобных низколегированных марок): в зависимости от требований, предъявляемых к сварным соединениям, толщины металла, размеров и жесткости конструкций, выбирают сталь, которую можно сваривать без последующей нормализации, либо используют рекомендуемую сталь и выбирают способ электрошлаковой сварки, уменьшающий перегрев, либо назначают высокотемпературную термообработку (нормализацию или отжиг в межкритическом интервале температур). Выбор сталей с высокой стойкостью против перегрева необходим в случае изготовления толстостенных крупногабаритных конструкций особо ответственного назначения (например, сосудов высокого давления, работающих при низких температурах), когда другие методы повышения свойств соединений неприменимы. Конструкции, работающие при нормальных, а иногда и пониженных температурах, но не подвергающиеся тяжелым динамическим и ударным нагрузкам, например, станины ковочных прессов, гидрогенераторов и. электрических машин, корпуса и бандажи цементных печей, обшивки судов, баллеры рулей, изготовляют из низколегированных сталей типа 20ГСЛ, 15ХСНД и 08ГДНФЛ с применением электрошлаковой сварки без нормализации. Высокая работоспособность подобных соединений подтверждена безукоризненным многолетним опытом их эксплуатации. Требуемая прочность сварных соединений сравнительно легко достигается путем применения низкоуглеродистых проволок, легированных повышенными количествами марганца (Св-10Г2, Св-08Г2С) либо марганцем, кремнием, никелем, хромом или молибденом в количестве до -1 % в различных сочетаниях (Св-08ГС, Св-10НМА, Св-08ГСМТ, Св-08ХМ и др.). Запас прочности швов, выполненных низколегированными проволоками, обычно небольшой. По этой причине для сварки соединений, подвергающихся многократной термообработке, рекомендуется применять проволоки с повышенным легированием (Св-08Г2С и Св-08ГС взамен Св-10Г2, Св-04Х2МА и 10Х2МА взамен Св-08ХМ, Св-08ГСМТ взамен Св-10НМА и т. д.). Плавящиеся мундштуки обычно изготовляют из стали СтЗ или М16С, а электродную проволоку -из сталей, содержащих повышенное количество легирующих элементов. Хорошие результаты получаются, например, при сварке сталей типа 08ГДНФЛ или 20 (25) ГСЛ проволокой Св-08ХН2М. Для сварки термоупрочненных низколегированных высокопрочных сталей рекомендуются электродные проволоки Св-10НМ и Св-08ХН2ГМЮ. Помимо равнопрочности, к металлу шва могут предъявляться специальные требования, например жаропрочность и жаростойкость. Это учитывают при выборе марки проволоки. Для сварки соединений, работающих в различных агрессивных средах, предпочтительно используют проволоки той же системы легирования, что и основной металл. При сварке конструкций из низколегированных сталей обычного назначения используют флюс АН-8. В случае сварки конструкций, не подвергаемых последующей перекристаллизационной термообработке, предпочтение следует отдавать низкокремнистому флюсу АН-22 или безокислительным флюсам типа АНФ-6. Режимы электрошлаковой сварки низколегированных сталей мало отличаются от тех, которые рекомендованы для низкоуглеродистых сталей.
