Шуруповерт Makita переработать на литиевые

На что обращать внимание при выборе АКБ для шуруповерта «Макита»

Главный параметр, на что обычно обращают внимание покупатели, – это вольтаж изделия. Он обозначается на корпусе аккумуляторной батареи с помощью латинской буквы (V)

При допустимой ошибке выбора самое безопасное, что может произойти с вашим прибором, – он просто не будет функционировать.

Если же вольтаж намного больше положенного по инструкции шуруповерта, то это чревато более серьезным последствием — повреждением начинки прибора. Поэтому, приобретая аккумуляторную батарею, внимательно ознакомьтесь с его вольтажом.

Далее учитывайте сам тип модели аккумуляторной батареи, потому как в каждой из них изначально заложен производителем эффект отдачи энергии, а также, что немаловажно, зарядка самой АКБ. Конечно, можно использовать аналог батареи для вашего шуруповерта, но тогда и гарантийность работы прибора значительно будет уменьшена

Конечно, можно использовать аналог батареи для вашего шуруповерта, но тогда и гарантийность работы прибора значительно будет уменьшена.

Основные характеристики

При выборе аккумулятора следует обратить внимание на ряд характеристик:

  • емкость батареи;
  • скорость зарядки;
  • напряжение.

От емкости батареи, измеряющейся в ампер-часах, зависит время работы прибора без дополнительной зарядки. Бытовые инструменты имеют емкость 1,3−2 А/ч, а профессиональные модели — свыше 2 А/ч.

Малое время зарядки позволяет увеличить темп работы с инструментом. Недорогие бытовые приборы заряжаются 2−12 часов. Для более дорогостоящих профессиональных моделей достаточно 0,5−1 часа зарядки. Ускоренное пополнение энергии обеспечивают литиевые батареи и импульсные устройства для зарядки.

Батарея может иметь напряжение 3−36 вольт. При одинаковом крутящем моменте показатели напряжения инструмента могут различаться. Батареи с высоким напряжением поддерживают максимальный показатель мощности прибора более длительное время до момента падения заряда.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

  • Литий-ионные банки в количестве 4 шт.
  • Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
  • Термоклей, флюс для паяния ТАГС, припой.
  • Термостойкий скотч;
  • Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

  • Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
  • Убрать гирлянду, оставив разъем с выводами «» и «-». Вместо термодатчика установится термопара от контроллера.
  • Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
  • Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
  • Соединить сборку с выводами плюса и минуса.
  • Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Виды АКБ для шуруповертов и их особенности

В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:

  1. Никель-кадмиевые (NiCd, Ni-Cd).
  2. Никель-металлогидридные (Ni-MH или NiMH).
  3. Литий-ионные (Li-ion).

Рассмотрим особенности каждого из типов аккумуляторов подробно.

Никель-кадмиевые

Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.

Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.

Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» – они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.

Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.

Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, “сказав”, что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» – полностью разряжать и тут же заряжать до 100%.

Никель-металлогидридные

Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.

Ni-MH батарея аккумуляторов для шуруповерта

Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда – до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.

Литий-ионные

Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.

Li-Ion батарея аккумуляторов для шуруповерта

Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.

Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.

Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором – может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.

Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.

Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.

Несколько полезных советов

Эти современные аккумуляторы за счет большой емкости медленно расходуют заряд. При грамотном использовании прослужат не меньше 10 лет.

Преимуществом в пользу комплектации шуруповерта литиевой батареей может стать возможность относительно быстрого наполнения их энергией. Этот тип элементов хорошо переносит хранение и эксплуатацию в не полностью заряженном состоянии.

Они весьма чувствительны к процессу зарядки. Напряжение должно быть всегда наименьшим, а то литий-ионный аккумулятор быстро выйдет из строя.

Нужно знать, как хранить литиевые аккумуляторы для шуруповерта, это поможет:

  • продлить срок службы батареи;
  • минимизировать потери емкости;
  • эффективно применять их возможности.

Для хранения их вынимают, кладут в сухое, прохладное место, где поддерживается температура от +1 до +25 градусов. Нельзя допускать замораживания батареек. Можно положить в пакет и в холодильник, но не в морозильную камеру. Литиевую батарею хранят в заряженном состоянии со степенью заряда 40 %. В таком случае при саморазрядке напряжение не упадет меньше 2.5 В/элемент. При хранении с напряжением ниже порогового значения 2.5 В. 3 месяца и более, емкость упадет и восстановить будет невозможно, элементы заржавеют.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

  • Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
  • Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

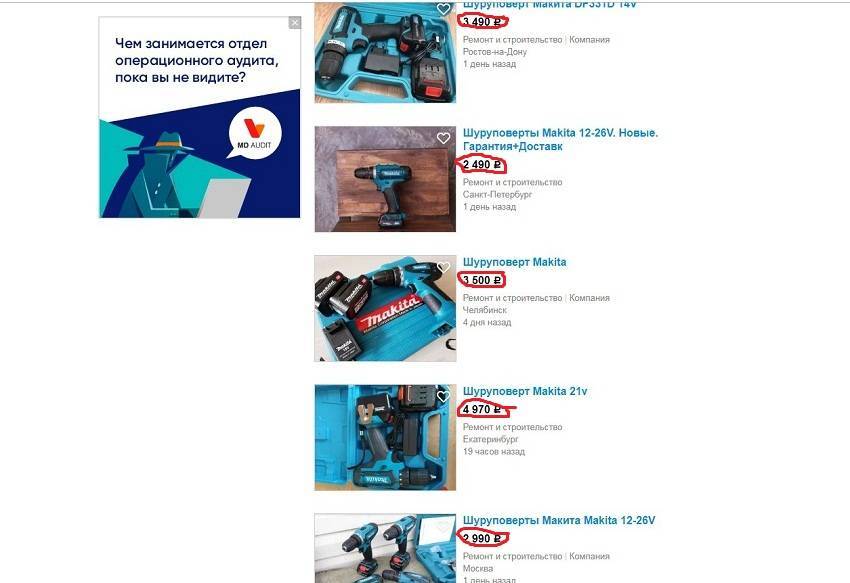

Как купить копию Makita

Makita – это один из самых популярных брендов, производящих электроинструменты как для дома, так и для промышленных объектов. Покупатели по всему миру любят качество и функциональность, которыми славится торговая марка. В связи с этим, многие частные фирмы начали заниматься производством подделок, имитирующих продукцию Макита. Они в большом объеме завозятся из Китая, после чего реализуются на российском рынке. Основными площадками для продажи таких товаров стали онлайн сервисы Авито и Юла. Низкие цены и легенда о распродаже склада или реализации конфиската привлекают рядовых покупателей. Они с радостью приобретают такие инструменты, ведь стоимость их ниже на 1000 и более рублей. По итогу им приходит товар, внешне похожий на известный бренд, но совершенно другого качества.

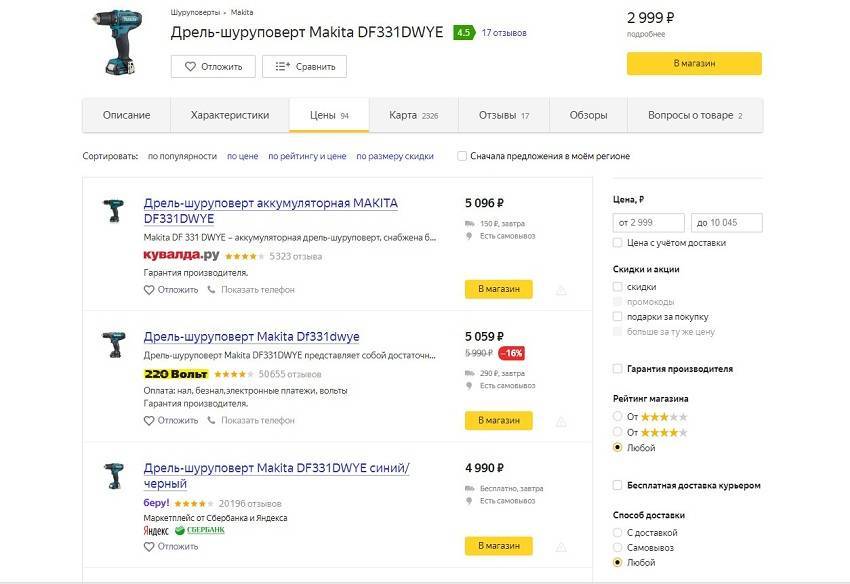

Если мы посмотрим цену на шуропеверт Makita DF331DWYE на Яндекс Маркете, то она будет варьироваться от 5 до 6 тысяч рублей. Вот ссылка в подтверждение https://market.yandex.ru/drel-shurupovert-makita-df331.

Как выглядят литиевые аккумуляторы?

Большая часть устройств из лития заключено в призматический корпус, но некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды не сепараторы. Корпус делается из алюминия по другому стали. Положительный полюс выходит на корпусную крышку.

В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Прочитал часть текста. У меня тоже была проблема с аку от 18 шуруповерта. Наткнулся на схему в журнале радио номер 3 2006 года. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов не размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту не просачиваться вовнутрь кислороду не влаге.

лучших шуруповертов Makita

При монтаже гипсокартонных конструкций, сборке корпусной мебели и многих других видах работ используется такой специализированный инструмент, как шуруповерт. На рынке много предложений от разных торговых марок, но одним из самых узнаваемых и популярных в России, безусловно, считается Makita.

В обзоре представлены лучшие модели этого бренда, как профессионального, так и любительского уровня. Рейтинг был составлен на основании технических характеристик шуруповертов, мнений узконаправленных специалистов и обычных владельцев, использующих данное оборудование от случая к случаю в домашнем хозяйстве.

Топ шуруповертов Makita с питанием от 18 В в 2021 году

 Makita DDF453RFEMakita DDF482RMEMakita DHP481RTE
Крутящий момент, Н·м4254115
Число оборотов, об/мин130019002100
Напряжение аккумулятора, В181818
Емкость аккумулятора, А·ч345
Тип аккумулятораLi-IonLi-IonLi-Ion
Вес, кг1.81.52.7
Средняя цена, р11200-1890017000-2100026600-34000

Makita DDF453RFE

Идеальная дрель-шуруповерт с возможностью сверления отверстий до 36 мм по дереву и до 13 мм по металлу. Оснащена емким литиево-ионным аккумулятором 3 А·ч, которые позволяют надолго забыть о необходимости подзарядки (кроме того, дополнительный аккумулятор в комплекте). Максимально удобна в использовании. Обладает достаточно высокой мощностью и 16 ступенями крутящего момента, которые позволяют подбирать оптимальный режим для конкретного вида крепежа.

Makita DDF453RFE
Достоинства:

  • Удобный быстрозажимной патрон с хорошей затяжкой;
  • Литиево-ионные батареи с быстрым временем зарядки;
  • Индикатор заряда аккумулятора;
  • Широкие возможности сверления в безударном режиме.

Недостатки:

  • Громоздкий кейс для хранения;
  • Отсутствие клипсы на пояс в комплекте.

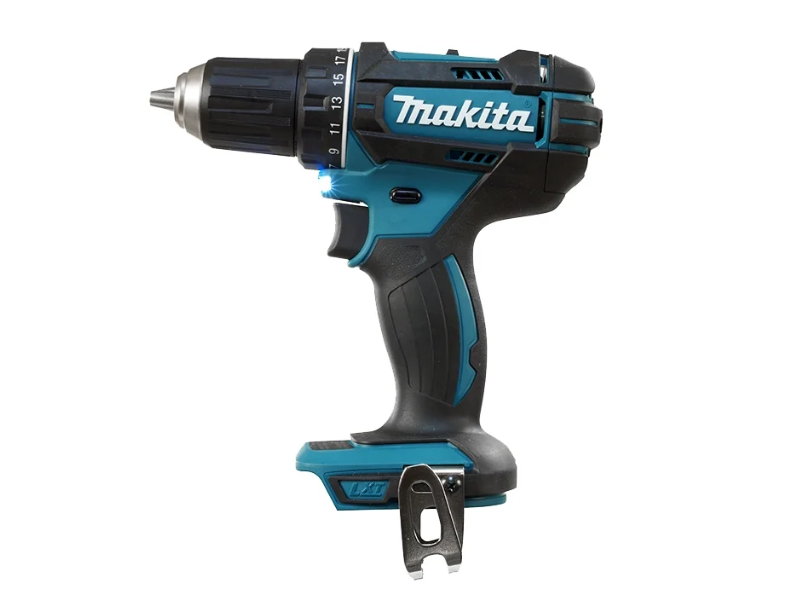

Makita DDF482RME

Лидер различных обзоров среди аналогов в своем классе. Компактная и удобная дрель-шуруповерт с диаметром патрона 13 мм и невероятной для своих габаритов мощностью. Обладает всеми необходимыми для комфортной работы функциями. Модель имеет долговечный бесщеточный двигатель, двухскоростной редуктор с удобным переключателем и два аккумулятора емкостью 4 А·ч в комплекте.

akita DDF482RME
Достоинства:

  • Высокая мощность и крутящий момент;
  • Длительная работа аккумулятора без подзарядки;
  • Широкий функционал;
  • Хорошая эргономика и компактные размеры;
  • Качество сборки.

Недостатки:

Отсутствие дополнительной рукоятки в комплекте.

Makita DHP481RTE

Настоящий инструмент для профессионалов. Немного тяжеловат, но крайне надежен. Модель оснащена ударным режимом, который позволяет работать с прочными материалами, и способна достигать рекордных значений крутящего момента — до 115 Н·м. Высокая емкость аккумуляторных батарей, а также рекордно малое время зарядки делают данный вариант незаменимым при длительных работах с большой нагрузкой. Бесколлекторный двигатель весьма энергоэффективен и отличается длительным ресурсом работы. Как и остальные представленные модели данного класса, DHP481RTE имеет электронную регулировку оборотов и систему защиты от перегрева.

Makita DHP481RTE
Достоинства:

  • Лучший крутящий момент;
  • Наличие ударного режима;
  • Надежный бесщеточный двигатель;
  • Литиево-ионные аккумуляторы с высокой емкостью;
  • Дополнительная рукоятка и ограничитель глубины сверления в комплекте.

Недостатки:

  • Большой вес;
  • Высокая цена.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Доводы «против»

  • Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
  • Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
  • В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
  • Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
  • Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
  • Цена литиевых аккумуляторов выше кадмиевых.

КОМПЛЕКТУЮЩИЕ ДЛЯ СБОРКИ ТУТ модуль заряда-тут- новый шуруповёрт.литий-ионный АКБ .

мой инстаграмм: ссылка на BMS 4S, которая работает и как 3S:  .

Что нужно прикинуть перед началом работ?

Нужно определиться с количеством элементов в батарее, что в итоге решает величину напряжения. Для трёх элементов потолок будет 12,6, а для четырёх ─ 16,8 вольта. Речь идёт о переделке широко распространённых аккумуляторов с номиналом 14,4 вольта. Лучше выбрать 4 элемента, поскольку при работе напряжение довольно быстро просядет до 14,8. Различие в несколько вольт не отразится на работе шуруповёрта.

Кроме того, большее количество литиевых элементов даст большую ёмкость. А значит, большее время работы шуруповёрта.

Литиевые аккумуляторные элементы 18650

Номинальное напряжение литиевых элементов 3,6─3,7 вольта, а ёмкость в большинстве случаев составляет 2000─3000 мАч. Если позволяет корпус аккумулятора, можете взять не 4, а 8 элементов. По два соединить их в 4 параллельные сборки, а затем уже их подключить последовательно. В результате вы сможете нарастить ёмкость АКБ. Но далеко не в каждый корпус удастся упаковать 8 банок 18650.

И последний подготовительный этап – это выбор контроллера. По своим характеристикам он должен соответствовать по номинальному напряжению и току разряда. То есть, если вы решили собирать батарею 14,4 вольта, то выбираете контроллер с этим напряжением. Рабочий ток разряда обычно выбирается в два раза меньше, чем предельно допустимый ток.

Плата контроллера заряда-разряда

Выше мы установили, что предельно допустимый кратковременный ток разряда для литиевых элементов 25─30 ампер. Значит, контроллер заряда-разряда должна быть рассчитана на 12─15 ампер. Тогда защита будет срабатывать при увеличении тока до 25─30 ампер. Не забывайте также о габаритах платы защиты. Её вместе с элементами нужно будет уместить в корпус АКБ шуруповёрта.

Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

Сборка никель─кадмиевых аккумуляторов

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

Корпус аккумулятора шуруповёрта

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

Виды АКБ для шуруповертов Макита

Существуют такие виды портативных батарей для устройств:

  • Никель-кадмиевые, обозначаются Ni-Cd;
  • Никель-металлгидридные, маркировка Ni-MH;
  • Литий-ионные, условное обозначение Li-On;
  • Литий-полимерные, Li-pol.

Чтобы купить правильные аккумуляторы для шуруповерта Макита, нужно знать подробные характеристики АКБ. А теперь о каждой из классификация портативных батарей.

Аккумуляторные батареи NI-Cd

Никель-кадмиевые АКБ по праву считаются «долгожителями» среди известных видов батарей. Несмотря даже на столь «старое» происхождение, NI-CD батареи, по своим характеристикам, превосходят многих своих «собратьев».

Недостатки таких батарей заключаются в следующем:

  • Большие габариты;
  • Сильная память заряда.

Но при правильном использовании, эти недостатки не заметны. Поэтому, купить шуруповерт Макита с такой батареей будет тоже верным выбором, но для конкретной задачи.

Основная сложность, которая вытеснила никель-кадмиевые батареи из широкого использования, сказывается в проблеме утилизации АКБ. Дело в том, что кадмий весьма токсичен и на его «уничтожение» производители вынуждены были тратить слишком большие средства. Однако его функциональные преимущества остаются вне конкуренции:

  • Надежность, неприхотливость в использовании;
  • Срок службы до 7 лет;
  • Увеличенное количество циклов заряда-разряда – более 1 тысячи;
  • 80% восстановление емкости;
  • Может работать с токами больших величин;
  • Обеспечивает поставку энергии в тяжелейших условиях;
  • Работает в минусовых температурах;
  • Держит стабильное напряжение;
  • Быстрая зарядка.

Нужно работать в сверхтяжелых условиях? Тогда следует купить аккумулятор для шуруповерта «Макита» никель-кадмиевого типа.

Батареи никель-металлгидридные

По эксплуатационным свойствам схожи с никель-кадмиевыми. Однако не смотря на всю похожесть, эти АКБ все-таки отличаются друг от друга.

  • Меньший вес и габариты аккумулятора;
  • Низкая токсичность;
  • Высокая емкость – на 33% выше, чем у NI-CD;
  • Не так выраженный эффект памяти;
  • Стойкие к ударам и падениям.

Никель-металлогидридные АКБ значительно уступают другим видам батарей. NI-MH:

  • Имеют меньший срок службы – всего 500 циклов заряда/разряда;
  • Привередливы к условиям работы – функционируют при температуре выше -10;
  • 40% вероятность восстановить емкость АКБ.
  • Чувствительность к степени разряда – необходимо держать заряд в пределах 80%;
  • Высокая цена;
  • Долгая зарядка – до 5 часов, а в обычном режиме – свыше 16 часов.

Пусть и никель-металлгидридные батареи не совершенны, они нашли свое применение в электроинструментах. Эти аккумуляторы для шуруповерта используются в устройствах со средней мощностью.

Аккумуляторы литий-ионные

Наиболее популярный вид АКБ, который сейчас используется практически во всех устройствах. Относительно новая и лидирующая разновидность батарей на шуруповерты «Макита» в Украине.

  • Увеличенная удельная емкость – в 2-3 раза выше, чем у «собратьев»;
  • Компактные габариты и легкий вес;
  • Лучшая электрическая плотность;
  • Отсутствует «память» — поэтому их не нужно полностью разряжать.

Благодаря современным технологиям «Макита», Li- ion – аккумуляторы получили еще большую удельную емкость, электронную защиту от перегрузок. Это увеличивает надежность, так как аккумуляторы для шуруповерта не выйдут из строя при нестабильном напряжении.

Литий-ионные АКБ – лучший выбор для перфораторов, шуруповертов, дисковых пил, «болгарок», ввиду увеличенной емкости батарей.

Литий-полимерные аккумуляторы

Этот вид АКБ создан на основе литий-ионной технологии. Главное отличие в материале питательного элемента – вместо жидкого электролита, теперь используется полимер гелеобразного типа. Это позволяет еще более увеличить удельную емкость, дает доступ к созданию различных форм батареи. Но купить шуруповерт «Макита» с такой батареей придется за большую сумму, так как технология производства таких батарей весьма затратная.

Как источник питания, Li-pol АКБ используются довольно редко из-за высокой стоимости. Однако это лишь дело времени, так как производители стараются максимально уменьшить цену производства таких батарей.

Но есть один важный нюанс – литий-ионные аккумуляторы не подходят для использования в сложнейших условиях. Поэтому, для производственного строительства лучше купить аккумулятор для шуруповерта «Макита» на основе технологии NI-CD.

Как смотрятся литиевые батареи?

Большая часть устройств из лития заключено в призматический корпус, однако некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды и сепараторы. Корпус делается из алюминия либо стали. Положительный полюс выходит на корпусную крышку.

В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов и размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту и просачиваться вовнутрь кислороду и влаге.

По чем отличить оригинальный шуруповерт Makita

Чтобы не попасть на крючок мошенников, необходимо знать, как отличить оригинальный шуруповерт Makita от подделки. Я не скажу, что модель DF331DWYE является самым лучшим вариантом для приобретения в данном ценовом сегменте. Но за пример я взял именно данный инструмент. Если мы хотим купить товар определённого бренда, то мы должны его получить, а не какой-нибудь аналог. Существует целый ряд отличий, по которым легко выявить «самозванца».

Упаковка

Оригинальный шуруповерт Makita имеет соответствующий пластиковый кейс. Название фирмы на нем сделано под литье, а на подделки имеется наклейка. Отличия сразу видны на фото.

На подделке защелки не имеют никаких надписей.

Оригинальный кейс имеет наклейку, на которой указана маркировка электроинструмента.

Сильно отличаются паспорта изделий. В подделке – это одна инструкция на английском языке, без каких-либо отличительных нюансов. В оригинале же – это паспорт на шуруповерт, паспорт на зарядное устройство, сертификат качества, руководство к эксплуатации на английском и русском языке с точным указанием бренда Makita.

Как отличить оригинальный шуруповерт Makita по аккумуляторным батареям

Аккумуляторные батареи – это также способ отличить оригинальный шуруповерт Makita от подделки. Если вы посмотрите на фото, то сразу увидите разницу.

Подделка является 18 вольтовой, емкостью также 1.5 Ампер в час.

Отличить их не сложно. На оригинале один винт будет запломбирован, а на корпусе имеется наклейка с маркировкой аккумулятора. Ну и конечно качество пластмассы намного лучше.

Зарядные устройства также очень сильно отличаются. В подделке зарядка находится прямо в аккумуляторе. Оригинал же выглядит совсем по-другому. На нем есть наклейка с указанием модели, а снизу имеется дополнительная информация и маркировка. В подделке ничего подобного нет.

Если разобрать батареи, то можно увидеть, что в подделке имеется блок зарядки и плата управления прямо в аккумуляторе. В оригинале же стоит лишь блок управления.

В оригинальном шуруповерте стоят высокотоковые элементы от компании Sony, в некоторых случаях от LG. Данная информация имеется на самих батареях.

Отличить оригинальный шуруповерт Makita по корпусу довольно сложно

Отличить оригинальный шуруповерт Makita от подделки по внешнему виду довольно сложно. Именно этим и пользуются мошенники, продающие подобные аналоги. Главным различием является патрон. В подделке он двух муфтовый. Также отличается по цвету шкала регулировки усилия. В оригинале она имеет черный фон, в подделке серый.

Также они отличаются бирками с обратной стороны. На оригинале она металлическая, а в подделке обыкновенная наклейка.

На оригинале заводской номер будет выбит, обязательно указывается месяц и год производства. Имеется наименование модели и информация, на каком заводе шуруповерт был сделан.

На подделке имеется лишь наклейка с подобной информацией.

Еще одним способом отличить оригинальный шуруповерт Makita от подделки, является крючок для крепления на пояс. В оригинале он может устанавливаться с обеих сторон инструмента, как слева, так и справа.

В подделке крючок можно повесить лишь с одной стороны.

ВНИМАНИЕ!!!Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Начинка

Чтобы отличить оригинальный шуруповерт Makita от подделки, можно взглянуть на «начинку».

Сразу видно, что в оригинале стоит немного другой выключатель.В подделке он похож на тот, который используется в дешевых китайских шуруповертах.

Очень сильно отличаются и моторчики. Если посмотрите на фото, то сразу увидите разницу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
