Самодельный сверлильный станок из рулевой рейки

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Вариант станка с деревянной станиной

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными

Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками.  Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

Станок в сборе
Станина
Крепление дрели к станине
Конструкция задней бабки
Фиксатор для заготовок из дерева
Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Конструкция станка

Любой собственноручно сделанный сверлильный аппарат собирается из доступных средств. Аппарат включает в себя элементы:

  • станина;
  • рабочая головка;
  • амортизатор, позволяющий головке возвращаться в первоначальное положение;
  • блок питания;
  • направляющая, по которой движется рамка;
  • патроны;
  • рукоятки, передающие крутящий момент;
  • втулки;
  • тиски;
  • держатель рабочей головки;
  • устройство, фиксирующее деталь на столе.

Станина выполняет функцию основания аппарата. Дополнительно ее роль в устройстве станка сводится к:

  • уравновешиванию всех элементов конструкции;
  • применению в качестве рабочего стола для работы с тисками;
  • фиксации на ней основной рамки, на которой крепится рабочая головка агрегата.

На рамке крепится не только головка аппарата, но и держатель с амортизатором. В качестве амортизатора часто используют пружинный механизм. При отсутствии пружинного механизма альтернативным вариантом станет рулевая рейка, являющаяся неотъемлемым компонентом всех отечественных автомобилей. Если она взята из автомобиля, то есть ряд преимуществ относительно пружинного амортизатора:

  • обеспечивает стабильную работу подъемного устройства;
  • способствует плавному ходу рабочей головки и рамки.

Держателем к основной рамке крепится электрический двигатель станка. К двигателю подбирается зажимной патрон. Для него в обязательном порядке подбирается блок питания, если устройство не рассчитано для работы от сети в 220 В.

Двигатель станка

Тиски выполняют в агрегате роль зажимного устройства. Для них характерна надежность и универсальность применения.

Общие сведения

Сверлильный станок чаще всего используют для сверления деталей. Свою работу он осуществляет, используя силу электродвигателя, который, вращая свой вал, передает усилия на основной вращательный элемент агрегата или шпиндель. К последнему присоединяют:

  • переходники;
  • сверла;
  • патроны;
  • втулки.

По сути такой станок представляет собой механизм, зафиксированный в стабильном положении, предназначенный для сверления разнообразных деталей в течение довольно длительного времени.

Человеку, работающему на таком агрегате, необходимо только своевременно подставлять детали, регулировать их положение и контролировать работу станка. Это гораздо удобнее, чем если бы пришлось работать вручную. Кроме того, в результате ручного сверления невозможно добиться высокой точности. Дело в том, что человеку требуется правильно подобрать угол приложения усилий. Ошибка в несколько градусов способна стать фатальной. Да и работы в таком темпе не всякий способен выдержать.

Совсем другое дело, когда для работы используется сверлильный станок. В этом случае необходимо только деталь зафиксировать в тисках, после чего запустить станок. Все последующие действия не будут отнимать много времени и усилий.

Это интересно: Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео

Делаем сверло из ручной дрели

Один из распространенных вариантов для обладателей дрели. Такого типа станок обычно делают из металла или деревянной основы. Как же сделать мини-сверлильный станок своими руками? Отметим, что тиски для сверлильного станка своими руками тоже можно сделать самостоятельно.

Необходимые материалы;

  • Дрель;
  • Материал для основы. Подойдет плита из дерева с размерами 600*600*30 миллиметров. Стальной лист похожих размеров тоже подойдет;
  • Брус с параметрами 50*50 метров квадратных.

Инструкция шаг за шагом

  • Делаем станину;
  • Ставим вертикальную стойку;

Обратите внимание!

  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Внимание: чтобы дрель было легко двигать по нашей направляющей можно легко использовать крепления из мебельного магазина – направляющую для выдвигающихся ящиков

  • Устанавливаем подвижную голову для крепления дрели с сечением в форме буквы «т»;
  • Устанавливаем саму дрель на утолщенную получившуюся букву «т».

Сверлильный станок из дрели своими руками – простое решение, однако не очень популярное в наши дни, когда все предпочитают использовать двигатель в основе.

Сложности изготовления станка из рулевой рейки


Общая схема сверлильного станка Главная проблема заключается в правильном выборе комплектующих. Для анализа оптимального варианта следует ознакомиться с преимуществами и недостатками заводских моделей.

Одним из негативных моментов в работе заводских сверлильных станков является большой люфт. Это не дает возможность сделать отверстие диаметром до 4 мм. Это обусловлено относительно небольшой массой конструкции, которая не компенсирует вибрации, возникающие при работе силовой установки. Модернизация станка может привести к неправильной работе и как следствию — быстрому выходу из строя.

Для изготовления сверлильного оборудования необходимо продумать следующие нюансы:

  • устройство для изменения положения рабочие части с установленным сверлом. Одним из альтернативных вариантов является использование рулевой рейки или домкрата. Домкрат необходимо в том случае, если на деталь следует осуществлять сильный прижим во время сверления;
  • опорный стол и стойка для крепления силового агрегата. Главным параметром выбора комплектующих для изготовления этих компонентов является их надежность и относительно большая масса. Лучше всего использовать швеллера и уголки. В качестве основания применяют стальной лист высотой не менее 3 мм;
  • силовая установка. Для изготовления сверлильного станка своими руками чаще всего выбор останавливается на электродрели. Альтернативным вариантом может быть система, состоящая из шкивов и электродвигателя.

Для соединения компонентов системы понадобятся сварочные аппараты. Механическое крепление не обеспечит должный показатель надежности.

2 Подбор подходящих элементов

Собирать самодельный станок приходится их подручных средств, поэтому выбору отдельных деталей для конструкции надо уделить серьезное внимание. В первую очередь подбирают материал для станины

В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому

В первую очередь подбирают материал для станины. В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому.

Идеальным будет вариант, если вам удастся прикупить мобильную или же снять старую станину с древнего настольного станка. Тут уже смотрите по своим возможностям.

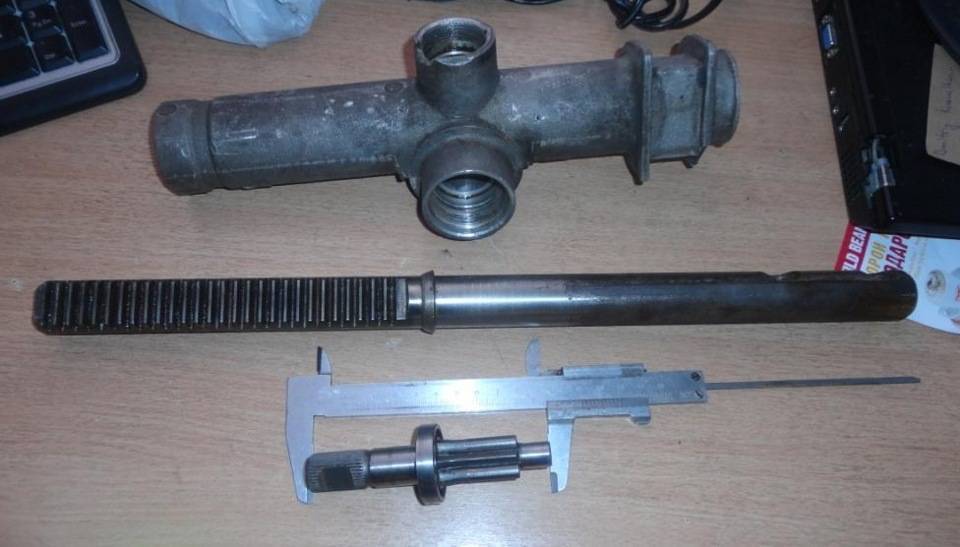

Для станка понадобится внутренний стержень с зубьями

Основная стабилизирующая рейка выполняется из уголка или швеллера. Его толщина должна быть не меньше чем 3 мм. Только такая деталь способна выдерживать нагрузки, не даст вибраций и люфта.

Держатель под рабочий механизм делают тоже из стали. Тут уже подбор ведется в зависимости от самого двигателя, который намереваются использовать. Его рассмотрим чуть позже.

При вращении рулевая рейка может поднимать или опускать зафиксированный на ней механизм. Причем манипуляции ведутся очень тщательно, вплоть до миллиметра. Плюс, на многих рулевых рейках есть возможность ослабления или усиления напряжений, что приводит к возможности тонкой регулировки ее работы.

Ручки желательно снимать с готовых станков, но можно создавать и самостоятельно. Точно так же при необходимости рекомендуется пользоваться производственными патронами и втулками. Благо, достать их очень легко.

2.1 Подбор рабочего механизма

Что интересно, рабочий механизм в самодельном сверлильном станке может быть не только традиционным, но и существенно упрощенным. Речь идет о замене двигателя и блока питания уже готовой дрелью или агрегатом для сверления бетона, металла и т.д. Эти переносные инструменты имеют практически те же габариты, что и обычная дрель. Однако их мощность позволяет сверлить металл без какого-либо серьезного сопротивления.

Все что от вас требуется в такой схеме, это прикрепить дрель несколькими скобами, предварительно зафиксировав ее в правильном положении. Она должна быть направлена полностью перпендикулярно к основанию станка.

Если рассматривается схема станка из рулевой, то здесь использование дрели даже предпочтительнее. Да и времени на его сборку у вас уйдет гораздо меньше.

Устройство крепления дрели к раме станка

Второй вариант – установка асинхронного двигателя от какого-то электроприбора. Тут уже при сборке своими руками придется повозиться подольше. Но в общем, технология остается все той же.

2.2 Этапы сборки самодельного станка из рулевой

Обратимся же непосредственно к технологии сборки станка. За основу возьмем схему с использованием рулевой от автомобиля ВАЗ и готовой дрели, которую надо только зафиксировать и правильно подключить.

Этапы работы:

  1. Разбираемся со станиной, монтируем ее в правильном положении.
  2. Растачиваем в станине пазы и отверстия под будущие тиски.
  3. Монтируем основную рейку из уголка или швеллера.
  4. Крепим к ней рулевую.
  5. Монтируем на рулевую ручки, регулируем ее ход.
  6. Устанавливаем на верхнюю часть рулевой крепления под дрель.
  7. Монтируем дрель в правильном положении, регулируем угол ее наклона.
  8. Окончательно фиксируем рабочий механизм.
  9. Подводим все провода, дотягиваем болты, тестируем систему.

Как видите, ничего сложного в этом деле нет.

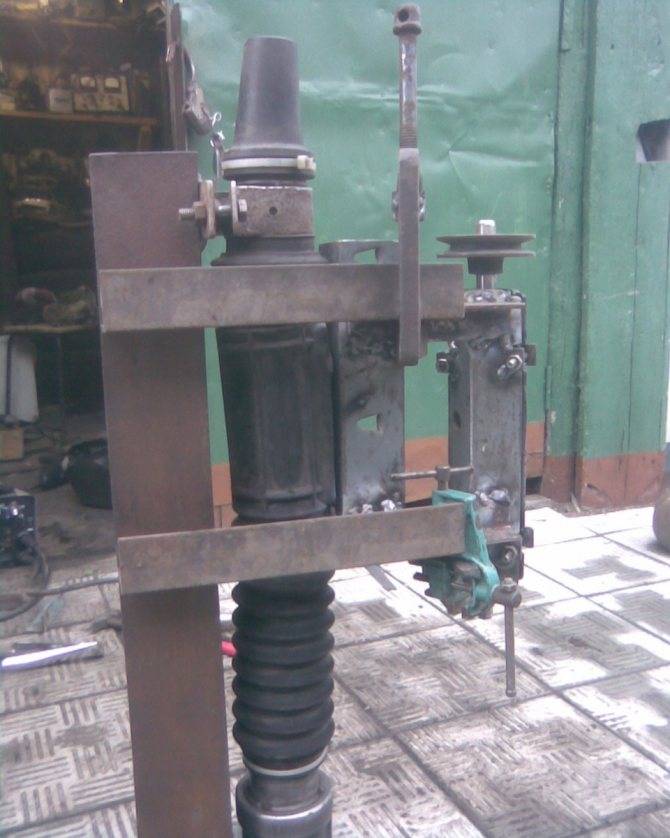

Сверлильный станок из рулевой рейки и дрели

Существенно упрощается процесс за счет использования уже готовых решений, таких как дрель и рулевая. По сути, вам нужно только собрать их все воедино и убедиться в том, что сборка прошла правильно.

2.3 Отличия при сборке станка с асинхронным движком

Если же вы собираетесь использовать отдельный движок, то здесь уже придется немного подумать. Сам по себе движок хоть и создает усилия, но их еще надо как-то передать.

Часто движки в таком случае монтируют параллельно рулевой, а сам механизм устанавливают с другой стороны. Передача усилий ведется за счет стандартного механизма из двух колес и ремня. Шпиндель на валу можно брать заводской, к нему же подводят патрон и все остальные детали.

Также движку наверняка потребуется отдельный блок питания, который располагают на станине или возле нее. Да и всю конструкцию лучше будет скрыть под металлическим или деревянным корпусом. Дабы избежать возможного засорения, поломок или несчастных случаев.

Основные этапы работ

Первым делом при помощи хомута автор крепит электродрель к рулевой рейке: сам хомут мастер устанавливает примерно посередине корпуса, а в нижней части крепит дрель к рейке с помощью болта и гаек.

После этого необходимо сделать основание стойки. В данном случае мастер использует уже готовую площадку с креплением. Устанавливаем и фиксируем рулевую рейку авто.

Затем останется лишь изготовить ручку, при помощи которой можно будет опускать и поднимать электродрель в процессе сверления. Приспособление полностью готово к работе.

Подробнее о том, как своими руками сделать сверлильную стойку из рулевой рейки автомобиля, вы можете посмотреть на видео.

Как сделать панно из дерева своими руками

Рубрики сайта
  • Авиация
  • Авто и мото
  • Армия и флот
  • Археология
  • Животные
  • Здоровье
  • Знаменитости
  • Игры
  • Интересное
  • Интернет и компьютеры
  • История
  • Космос
  • Криминал
  • Кулинария
  • Культура и искусство
  • Мода и стиль
  • Музыка
  • Наука и технологии
  • Новости
  • Общество
  • Охота и рыбалка
  • Политика
  • Природа
  • Психология
  • Путешествие и отдых
  • Развлечения
  • Религия
  • Родноверие
  • Рукоделие
  • Сад и огород
  • Самоделки
  • Спорт
  • Строительство и дизайн
  • Тайны и мифы
  • Экономика
  • Юмор, приколы
  • Песочница

Когда я играю в Topigr, я бы хотел, чтобы мы были полностью свободны от проблем, и не бесп.

Сейчас в мире столько всего не объяснимого, что мама не горюй.

Пиндосы, признайтесь что вы не были на Луне и мы от вас отстанем.

Басков такой-же бандерлог как и Ротару! Басков, почему не едешь выступать в Крым и Донбасс.

Так называемая «поистине великая звезда» спонсировала геноцид Донбасса! Пусть выступает пе.

Ещё одна свинья вернулась в свой свинарник. Донбасс стал чище.

На 90% согласен с мнением автора. Тут есть мнение a.filipovic. Я так и не понял это кто.

Это не песчаная буря. Море отступило под ветром и ветер поднял песок.

Ручная швейная машинка из ненужного хлама

Информационно-развлекательный сайт «Лабуда» – это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Делаем станок

Самодельный станок

На первом этапе необходимо найти рулевую рейку. Лучше всего использовать деталь от ВАЗ 2108 , так как она характеризуется простотой конструкции и долгим сроком безремонтной работы. Так как новая рейка буде стоить достаточно дорого (до 3500 рублей) – чаще всего приобретают б/у.

Выбор рейки и ее модернизация

После ее приобретения следует выполнить профилактический ремонт. Для хорошей работы сверлильного станка необходимо обеспечить плавный ход. Поэтому помимо обязательно очистки от мусора нередко требуется заменить некоторые компоненты:

  • Проверка состояния редуктора. В случае надобности – заменить неисправные элементы.
  • Опорная втулка не должна иметь поверхностных повреждений – сколов, трещин и т.д. Это контролируется еще перед приобретением.

На корпус наносится защитный слой краски

Внимание – она не должна попасть вовнутрь колонки. Это может привести к ее поломке или потребует значительных усилий при движении штока

Изготовление станины и монтаж

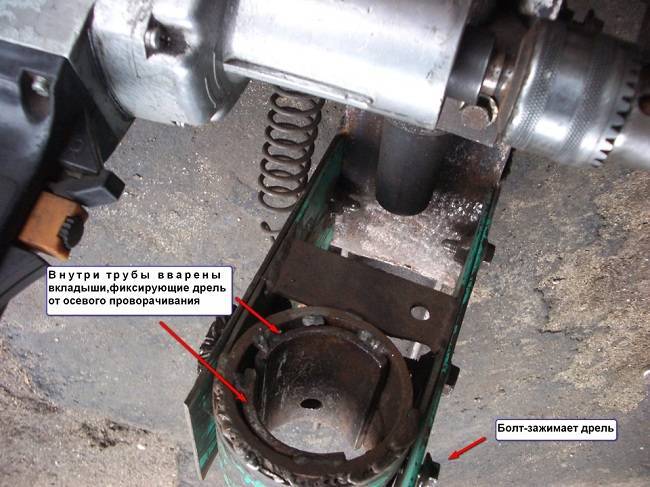

Фиксатор дрели

Корпус станка изготавливается по габаритам колонки и дрели. Оптимальный размер рабочего стола составляет 30*20 см. Поверх него крепится площадка, на которой будут располагаться детали для сверления.

Особое внимание следует уделить конструкции для фиксации дрели. Она устанавливается на рулевую тягу в тех местах, где есть монтажные болты

Если не удалось найти (сделать самому) аналогичную конструкцию – ее можно заказать. Для этого рекомендуется составить хотя бы простой чертеж и дать его мастеру вместе с готовой колонкой.

Станок из домкрата

Стойку можно изготовить из П-образного металлического профиля 30*60*30. Он приваривается к стальному листу, толщина которого составляет не менее 2 мм. Для усиления жесткости можно установить дополнительные ребра между этими элементами. Готовая конструкция должна быть устойчива. Лучше всего сделать на листе отверстия для крепления к рабочему столу.

Высота стойки должна быть на 5-7 см больше, чем длина колонки. Необходимо учитывать ход штока. Для модели от ВАЗ-2108 он составляет 210 мм.

Для большего комфорта в работе со сверлильным станком следует продумать систему включения (выключения) дрели. Схема может состоять из розетки и выключателя. Для этого в конструкции дрели должен быть предусмотрен механизм фиксации кнопки пуска. В противном случае придется все время фиксировать кнопку, что будет крайне неудобно.

Помимо рулевой колонки в качестве механизма опускания дрели можно использовать механический домкрат. Но подобная конструкция имеет неровный ход, что сказывается на качестве работы.

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

  • аккуратный проезд неровностей и «лежачих полицейских»;
  • слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
  • прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
  • не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

Как собрать сверлильный станок

Все подробности процесса изготовления сверлильного станка на основе рулевой рейки и дрели можно изучить по ютуб-видео.

Кроме того, действовать можно и соответственно прилагаемой пошаговой инструкции изготовления:

  1. Сделать станину, к которой для большей надежности нужно приварить ножки.
  2. В верхней металлической части основы станины сделать отверстия для тисков.
  3. К основе приварить несущую стойку. Ее желательно укрепить ребрами жесткости в точке фиксации.
  4. На стойке зафиксировать рулевую рейку, а на нее установить рукоять для вращения.

  5. Для дрели нужно создать специальный крепеж, посредством которого она крепится к рейке в тех точках, где есть монтажные болты. Само крепление по конструкции не сложное и сделать его помогут чертежи или видео, которые можно отыскать в сети.
  6. После подсоединения дрели к рейке, требуется проконтролировать правильность ее положения в отношении рабочего стола.

Когда сборка завершена, нужно обязательно проверить надежность фиксации всех деталей конструкции. А также протестировать станок на предмет необходимости доработок.

Изготовить станок можно, задействовав электродвигатель как привод. Например, такой агрегат вполне возможно изготовить из двигателя от стиральной машины. Но его создание будет труднее и потребует больше времени.

Применение подобного двигателя от бытовой техники потребует также и создания специальной дополнительной площадки. На ней рулевая рейка будет крепиться с противоположной стороны. Кроме того, необходимо будет сделать вспомогательную рамку. На ней будет закрепляться станочный шпиндель.

Также стоит отметить, что у такой вариации сверлильного станка есть недостаток – большое количество открытых и незащищенных деталей, которые начинают вращаться после запуска станка. Чтобы детали установки остались в целости и сохранности, рекомендуется использовать кожухи. Они же способны защитить руки мастера от травм в ходе работы.

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

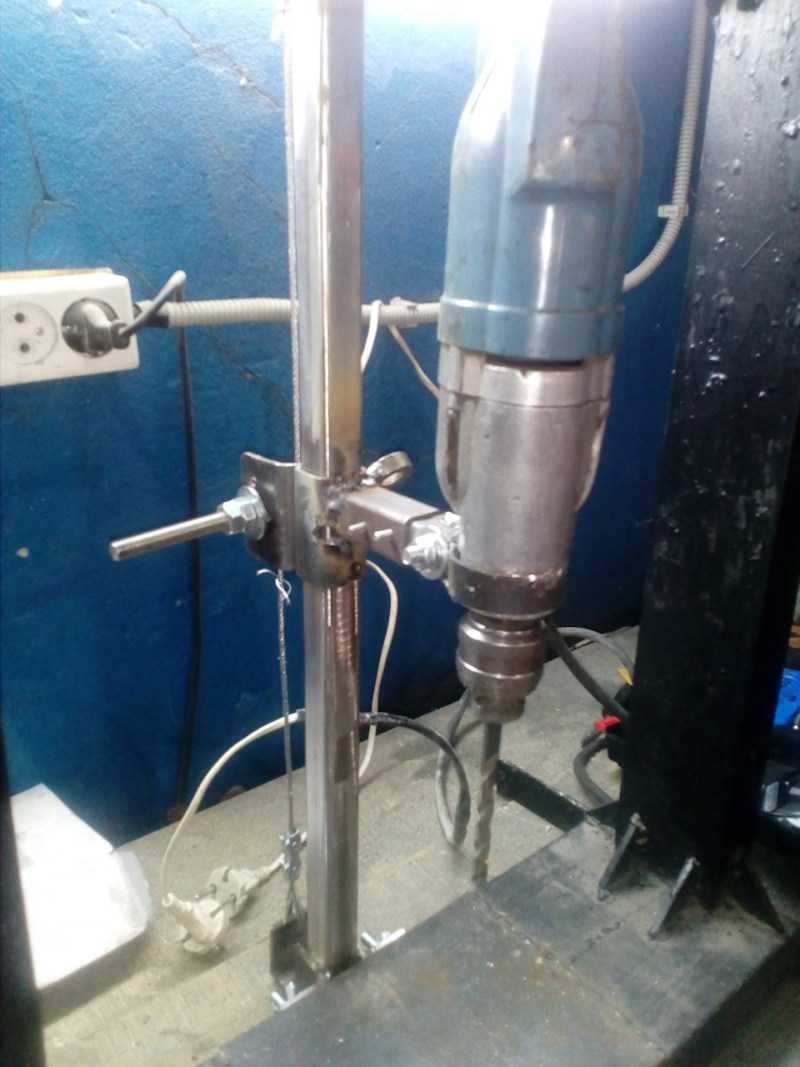

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.


Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля. ​

ИллюстрацияОписание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.


Вариант изготовления с использованием автомобильного домкрата

Какая лучше рулевая рейка ваз 2114

” />

Полный размер

В общем рулевая тук тук тук… Была мысль отреконить её, но не факт что отходит Пробег 155110 на данный момент.

Выбирал между заводской за 3500 и фирмы PILENGA 2500 Ваш выход господа.

Советы от автолюбителей

  • Купил ремкомплект, перебрал через 1500 загремела пипец. Сколько перебирал людям все это мартышкин труд, на долго не хватает их об этом всегда предупреждал. Но не было финансов и от безисходности перебрал себе. Сейчас в поиске новой. Разбег по ценам велик родная от 3300 до 3650. СС20 от 5400 до 6200 вот и думаю что вставить.
  • оже появилась проблема замены рейки. Пробег 83. Купил ремкомплект, снял рейку, разобрав понял что ремонтировать нет никакого смысла, видна разница в толщине зубьев на рашпиле по середине и в крайних положениях. Втулка, подпятник целые. Ремкомплект пошел в мусорное ведро. Начитавшись положительных отзывов на драйве про рейки пиленга, повелся на косой зуб, решил попробовать. В магазинах ее в наличии нигде не нашел, заказал на сайте магазина Аста. Когда менеджер этого магазина позвонил чтоб подтвердить заказ, задал мне вопрос, собираюсь ли я дальше ездить на своем авто или буду продавать… Вобщем все эти пелинги со слов менеджера полный шлак. Буду брать завод.
  • Заводскую брал.в 2020 году в январе, в лада делать.57000 проехал, пока вроде работает.
  • У самого стучит рейка, решил что буду менять. Почитал инфу, все ругают, как повезет. Выбор свой остановил между trialli и pilenga, они отличаются от заводской конструкции тем что стоит червячный привод и вал рейки имеет дополнительный упор.
  • Был небольшой люфт на рулевой, и стук естественно, порвался пыльник. При замене пыльника использовал еще ремкомплект. На момент ремонта пробег был около 140 т.км., сейчас 157 т.км. пока все норм. Ремкомплект стоит не дорого и работа на вечер если одному делать.
  • Ваз Интер сервис полное палево,хорошую тяжело найти,LGR ваще о таких не слышал.Ставь SS-20 и забудь про рейку на всю оставшуюся жизнь машины.
  • После ежегодных замен реек от ВИС, поставил Pilenga. Пока полет нормальный, посмотрим чО дальше будет. P.S. SS-20 в нашу деревню не привозят, так бы 100% ее поставил.

Подборка элементов для будущего механизма

Первостепенное внимание уделяется выбору станины. Рекомендуется использовать для будущего механизма металлическую станину

Часто используют мобильную или снятую со старого агрегата станину в качестве основания для нового.

Рекомендуется заранее сделать свои заготовки. В станине просверливаются отверстия, в которых будут крепиться прижимные планки и тиски.

Особое внимание уделяется выбору реек. Они выполняются из швеллера или уголка

Чтобы изделие выдержало вибрации, рекомендуется подбирать швеллеры и уголки толщиной от 3 мм. Держатель тоже рекомендуется выбирать из стали.

Рабочий механизм самодельного сверлильного станка можно сделать усовершенствованным. Блок питания с двигателем в таких случаях заменяют дрелью или устройством, просверливающим бетон

Важно правильно закрепить дрель на станок. Она направляется перпендикулярно его основанию, крепясь за счет скоб

Альтернативой является применение двигателя асинхронного типа, взятого от какого-нибудь электрического прибора. Мастеру потребуется приложить значительные свои усилия для сборки такого агрегата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
