Детали самодельного сверлильного станка
Из чертежей видно устройство самодельного сверлильного станка. Уголок (7) со шпильками (8) болтом М8 (16) крепится к подъемному механизму фотоувеличителя (17) (вместо снятых деталей фотоувеличителя).
Корпус (10) вставляется в кронштейн (6) и фиксируется гайкой (5). Затем в корпус с обеих сторон вставляются подшипники (11)
Обратите внимание, что примененные подшипники имеют защитную шайбу. Устанавливать их в корпус следует шайбой наружу
Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3). Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны.
Собранная конструкция прикручивается болтом М8 (16) к уголку (7) под необходимым углом путем совмещения пары шпилек уголка (7) и соответствующей пары отверстий в кронштейне (6).
На вал двигателя надевается шкив (19). К корпусу двигателя на четырех винтах МЗ крепится скоба (9), которая, в свою очередь, закреплена винтом М6 (15) к кронштейну (6).
Прорезь в скобе служит для удобства натяжения ремня.
Двигатель и реостат соединяются как в швейной машине. Параллельно реостату подсоединяется выключатель, который позволяет включить станок, шунтируя реостат.
Для повышения прочности конструкции к внутренней стороне крышки чемоданчика прикручивают на винтах М5 опору (18) из стального листа.
Сверлильный станок готов к работе.
Разбирая станок для хранения, необходимо лишь открутить кронштейн от уголка, снять скобу с двигателем и вынуть штатив из гнезда в крышке.
Все детали прекрасно умещаются в чемоданчике. Применение более мощного двигателя (90 Вт, 6000 об/мин) позволит использовать сверла диаметром до 9 мм. При этом на валу вместо резьбы М10х1 протачивают конус под соответствующий патрон.
Примечание: При изготовлении деталей сверлильного станка особое внимание следует уделить корпусу и валу, т.к. от качества их изготовления будет зависеть амплитуда биения вала станка при сверлении и фрезеровке
Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность.
Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом.
Что такое сверлильный станок и для чего он нужен
Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.
Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.
Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.
Из чего он должен состоять
Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.
В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.
Вертикальный вариант станка.

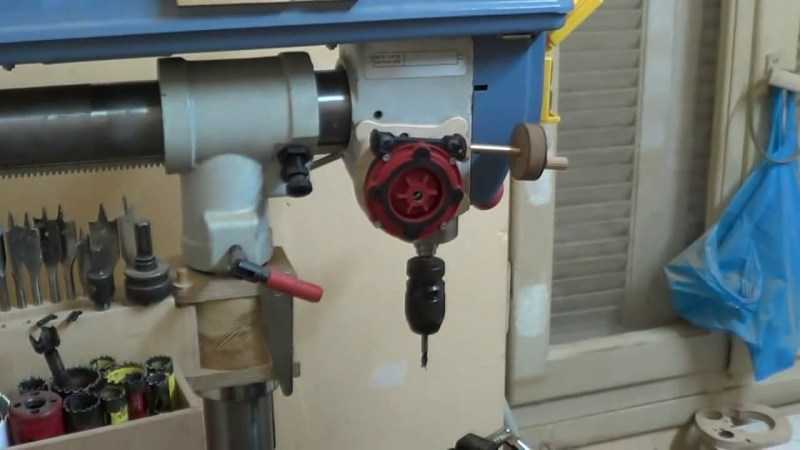

Вертикально-сверлильный станок.
Настольный сверлильный мини-станок.

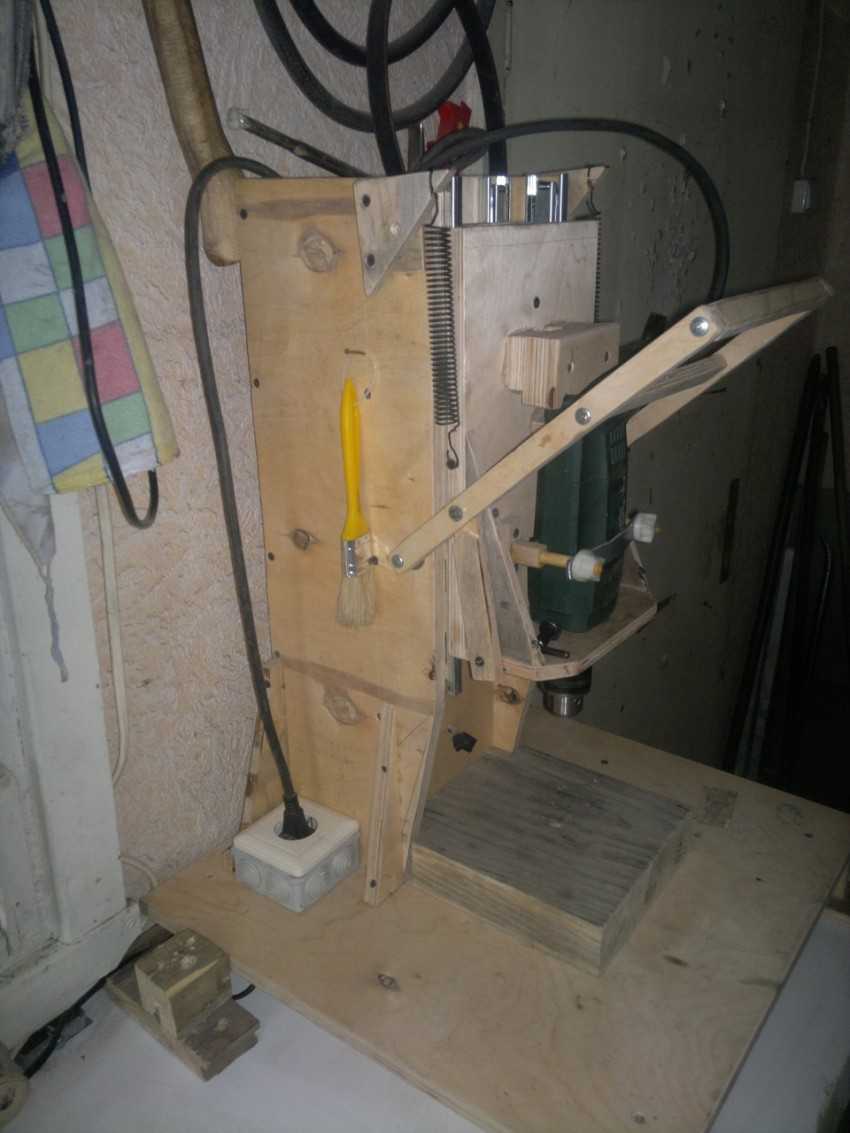

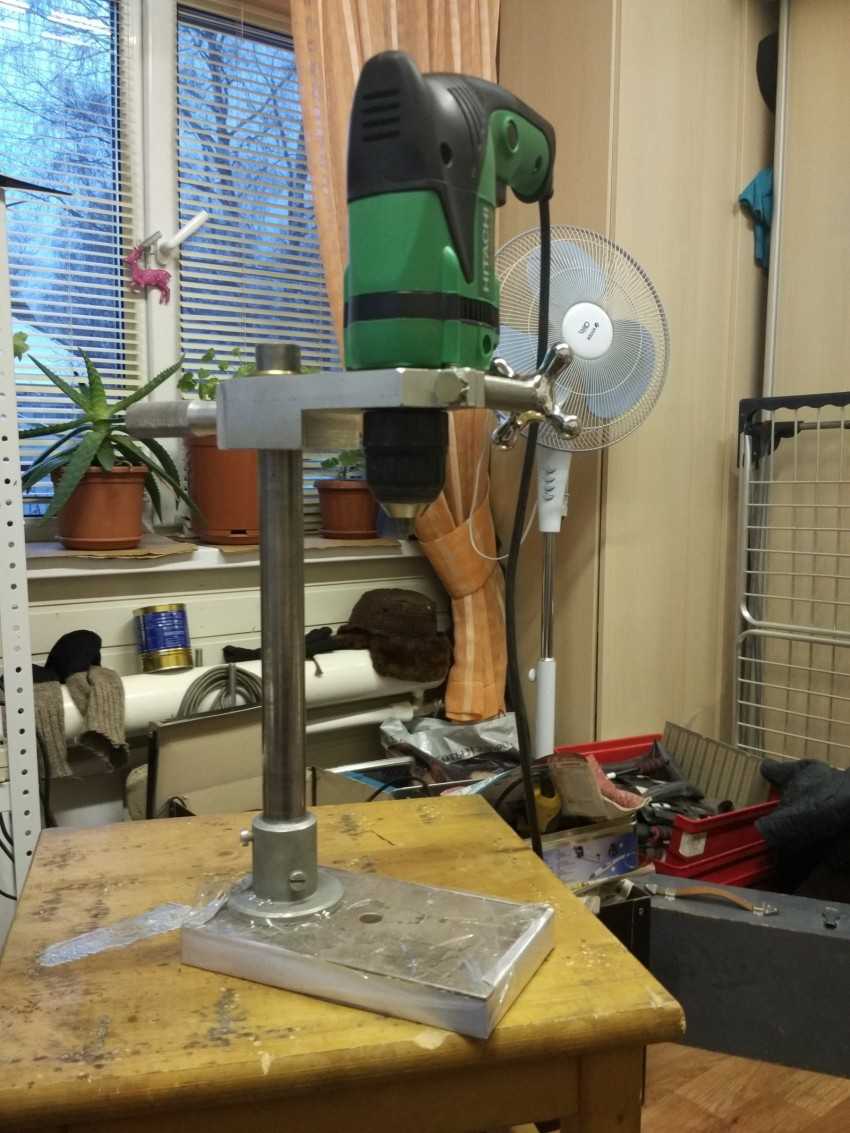

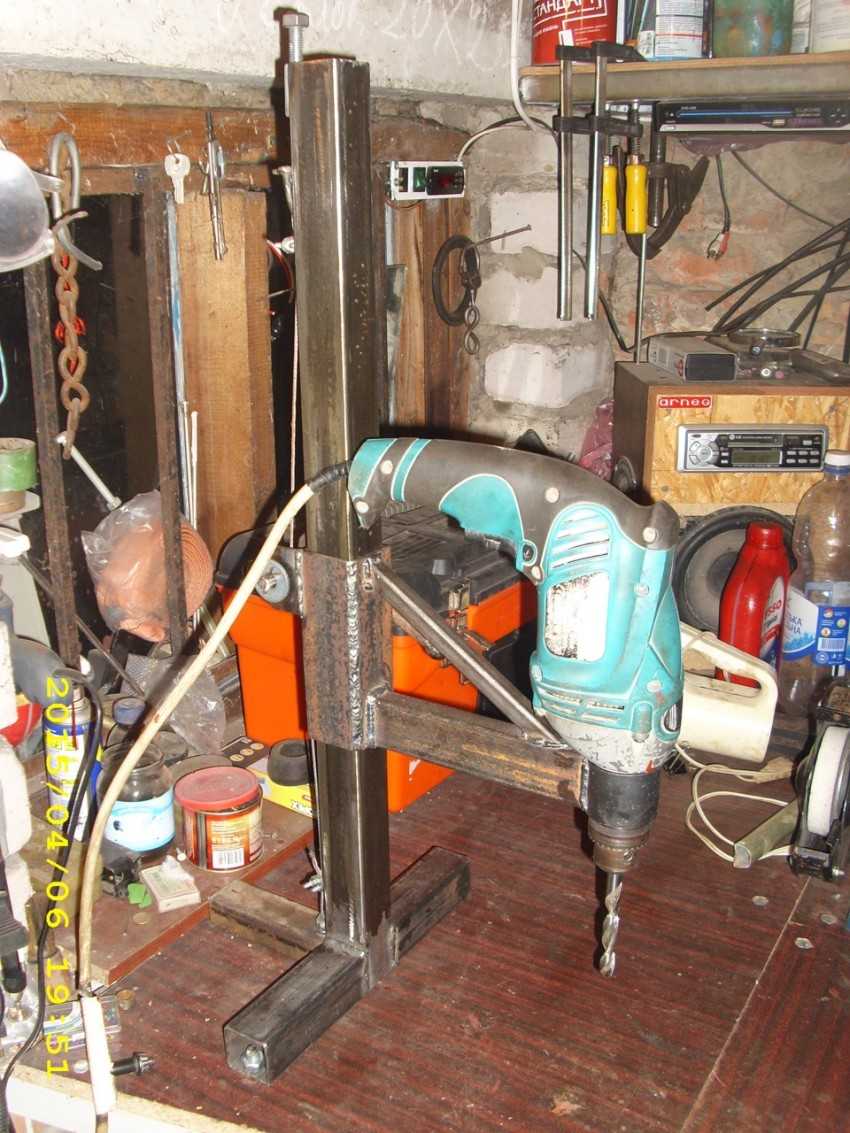

Сверлильный станок из дрели.
Из чего состоит сверлильный станок?
Общее устройство сверлильного станка.
По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.
Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:
- станина;
- рулевая рейка;
- двигатель.
Область применения самодельных сверлильных станков
Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).
Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.
Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.
Самодельная конструкция с использованием двигателя от стиральной машины
Заготовки для работы
Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:
- Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
- Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
- Пружина;
- Ходовой винт с параметрами Тr16×2, L = 200 мм;
- Стальной лист с примерной толщиной около пяти миллиметров;
- Кронштейн для ходового винтика;
- Маховик для винта;
- Блок приводных шкивов;
- Электрический двигатель;
- Блок с конденсаторами;
- Блок с ведомыми шкивами;
- Пружина возвратного типа для шпинделя;
- Клиновой ремень;
- Приспособление выключателя;
- Кабель сетевого типа с вилкой для использования розетки;
- Рычаг;
- Патрон для сверла;
- Различные расходные материалы для креплений – винтики и гайки.
Материалы
Для работы понадобятся:
- Мотор с мощностью не менее 100 Ватт. Он должен делать не менее двадцати тысяч оборотов за одну минуту.
- Патрон с диаметром в промежутке от 0,5 до 1,5 миллиметров.
Все остальные действия осуществляются по тому же принципу, что и у других станков. Если возникают сомнения, лучше всего сверить свои действия с чертежами или посмотреть видео на ютубе.
Картинки сверлильного станка тоже помогут не сбиться с верного пути. Как сделать сверлильный станок своими руками расскажет статья, а все усилия будут награждены красивыми работами с просверленными элементами!
Отдельно следует отметить, что создание станка для сверления может стать хорошим способом для объяснения основных законов ребенку, в первую очередь мальчику.
В подростковом возрасте появляться желание делать что-либо своими руками и начинать разбираться в различных механизмах. Такой домашних станок для сверления позволит разобраться в его принципах работы, его составление собственными руками под присмотром взрослых позволит научиться разбираться в тонкостях конструкторского дела и разовьет техническое мышление, которое крайне сильно сможет пригодиться в будущем, при работе с машинами и другими техническими элементами, встречающимися в быту и других сферах жизни.
Также такие работы могут объединить семью и повлиять на выбор будущей профессии.
Создание станка для сверления своими руками — отличная возможность сэкономить деньги, проявить творческую фантазию и смекалку. Многие отмечают, что у различных технических элементов, созданных своими руками есть ряд преимуществ.
Они выигрывают у дешевых китайских аналогах которые часто и быстро ломаются не выдерживая нагрузок. При создании собственного сверла можно предположить, где случится поломка и исправить ее, ведь есть точное понимание о том как устроен механизм и в каком месте мог возникнуть какой-либо сбой.
Собственное сверло заточено под особенности именно вашей физиологии — под правшу или левшу, под рост и комплекцию. Все это облегчает работу и делает процесс приятным, вдохновляя на все новые переделки и свершения. А у хорошего хозяина работа всегда ладится отлично!
Как сделать токарный станок своими руками
Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск станины для своего токарного приспособления. Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.
Вариант станка с деревянной станиной
Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.
В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.
Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.
Схема и чертеж станка на основании из швеллера
Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными
Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками. Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке
Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.
- Станок в сборе
- Станина
- Крепление дрели к станине
- Конструкция задней бабки
- Фиксатор для заготовок из дерева
- Опорная площадка
Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.
На самодельном токарном станке из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.
Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки
Конструкция
Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.
В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.
После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.
Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.
Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.
Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.
Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.
Подготовка
На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

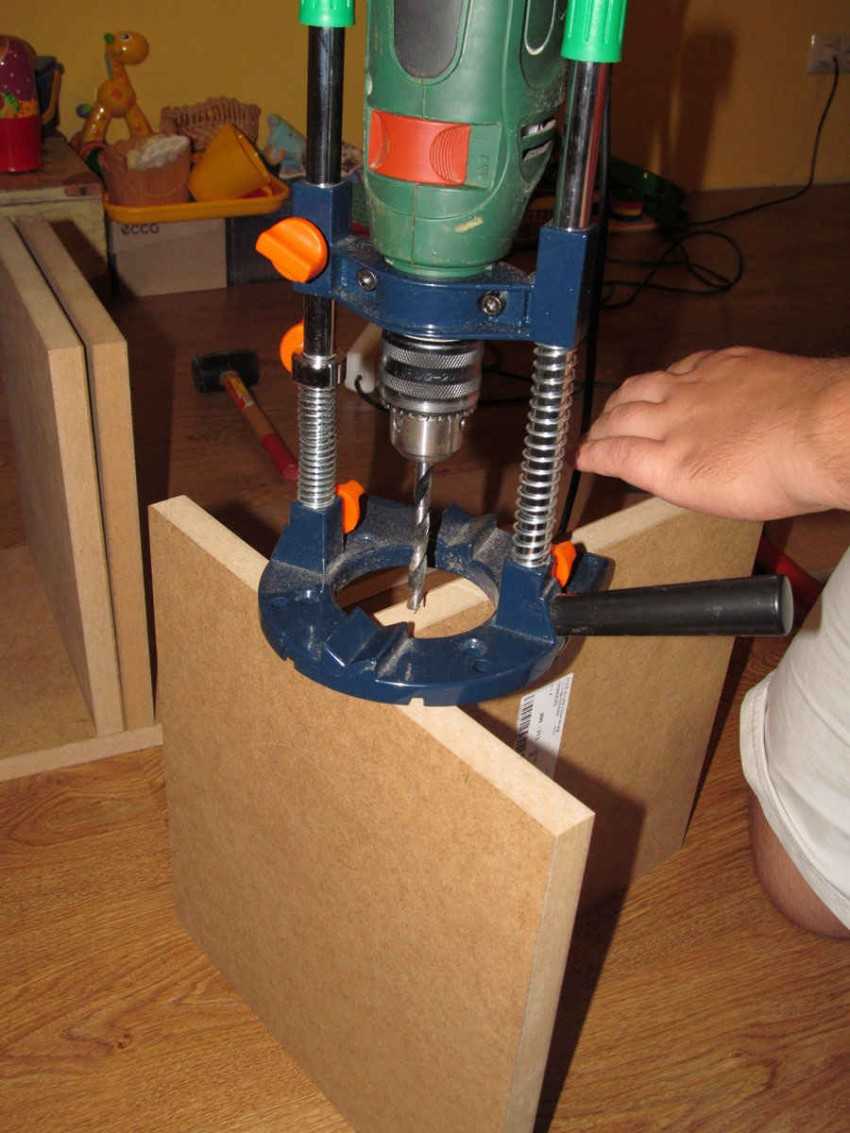

Например, для создания простейшей стойки для дрели потребуются:
- доски из дерева, толщина которых достигает двадцати миллиметров;
- деревянный ящик среднего размера;
- направляющие для мебели;
- стержень с резьбой, отвечающий за возможность движения в конструкции;
- приблизительно двадцать шурупчиков и тридцать саморезов;
- столярный клей.
Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.
Конструктивные особенности станка
Чтобы легко было справиться с работой, необходимо понять, из чего состоит агрегат вместе с его составляющими.
Обыкновенный сверлильный станок состоит из следующих деталей:
- станина;
- держатели под рабочий механизм;
- дополнительные элементы (гайки, сверла, патроны, втулки);
- тиски;
- ручки вращения механизмов, передатчиков усилий и т. д.;
- направляющие основной рамки;
- рабочий механизм;
- амортизатор;
- блок питания.
Сама конструкция не представляет собой ничего сложного. В качестве основания крепится станина. Если рассматривать настольный образец (а самодельные станки чаще всего являются настольными), то станина в этом случае будет использоваться и как крепление под приспособления типа тисков, и как стабилизирующий фактор, а также как основание. К станине крепится основная рамка, на которой будет держаться весь механизм. К рамке подсоединяют держатель, амортизатор и дополнительные элементы. В случае регулируемого амортизатора к нему подсоединяют ручку.
К основной рамке прикрепляют двигатель станка, к которому затем подводят шпиндель и переходники. Блок питания имеется только в таких моделях, двигатель в которых устанавливают отдельно, и он не способен принимать на себя нагрузки, идущие от бытовой сети.
Подбор необходимых элементов
Собирают самодельный агрегат из подручных средств, поэтому выбору деталей конструкции следует уделить особое внимание. В первую очередь нужно подобрать материал для станины
Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка
В первую очередь нужно подобрать материал для станины. Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка.
Основную стабилизирующую рейку изготавливают из уголка или швеллера, толщиной не менее 3 мм. Эта деталь не дает вибраций и люфта и способна выдерживать нагрузки. Держатель под рабочий механизм изготавливают также из стали. В этом случае выбор зависит от двигателя, который будет использоваться.
Основной момент в подобной схеме станка своими руками заключается в том, что для сборки агрегата применяют детали из рулевой рейки автомобиля, так как она компактная и обладает уникальными возможностями.
Во время вращения рулевая рейка поднимает и опускает механизм, который на ней закреплен. Такие манипуляции следует вести очень тщательно, вплоть до одного миллиметра. Многие рулевые рейки обладают возможностью ослаблять или усиливать напряжение, приводящее к возможности тонкой регулировки работы.
Ручки лучше всего снимать с готовых станков, однако их можно изготовить своими руками. Таким же образом можно пользоваться производственными втулками и патронами, потому что достать их довольно легко.
Подбор рабочего механизма
Этот элемент в сверлильном станке своими руками бывает не только традиционным, но и значительно упрощенным. В этом случае речь идет о замене блока питания и двигателя готовой дрелью или агрегатом, который используется для сверления металла, бетона и т. д. Такие переносные инструменты обладают практически такими же габаритами, что и обыкновенная дрель. Однако они настолько мощные, что могут сверлить металл без серьезного сопротивления.
Дрель следует прикрепить небольшим количеством скоб, перед этим предварительно зафиксировав ее в нужном положении. Она должна быть расположена перпендикулярно к основанию агрегата.
Использование дрели в схеме станка из рулевой рейки считается предпочтительней. При этом времени на сборку агрегата потребуется значительно меньше. Можно также произвести установку асинхронного двигателя от любого электроприбора. В этом случае сборку осуществляют гораздо дольше. Но технология останется такой же.
Общие характеристики для сверлильного станка
Чертеж сверильного станка Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.
К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.
Для всех видов конструкций потребуется три основополагающих фактора:
- удобный рычаг подачи сверла;
- точность движения сверлильного механизма;
- надежная станина.
Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.
Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.
Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.
Сверлильный станок своими руками
Варианты и методики для создания хорошего сверлильного станка
На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.
Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.
Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:
- станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
- оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.
Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.
Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.
