Труборасширитель для медных труб. Какой выбрать?

Назначение и характеристики инструмента

Назначение такого инструмента, как труборасширитель для медных труб, полностью соответствует его названию. Он необходим, когда требуется сформировать на конце обрезанной трубы участок с определенным внутренним диаметром. Создать на конце медной трубы расширение нужно в тех случаях, когда ее соединяют с другим элементом формируемого трубопровода.

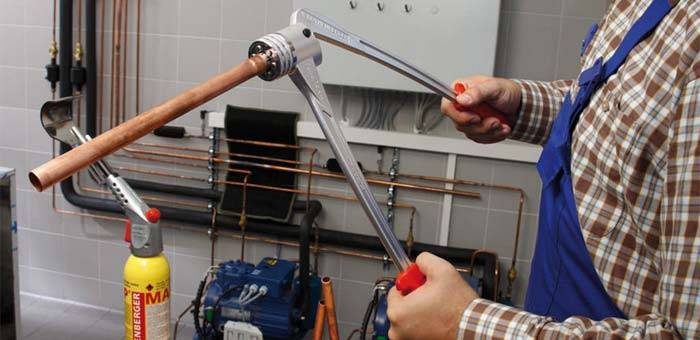

Ручной инструмент расширяет трубу при нажатии на ручки

В полученный при помощи труборасширителя раструб, внутренний диаметр которого строго контролируется, плотно вставляется конец второй трубы, после чего выполняется пайка двух трубных изделий.

Расширитель, предназначенный для обработки концов труб из меди, также успешно применяется для изготовления фитинговых элементов (тройники, муфты и др.), активно используемых при монтаже трубопроводных систем.

Соединение медных труб с использованием расширителя

Среди полезных характеристик расширителя для медных труб стоит выделить следующие.

• Данный инструмент позволяет выполнить незначительное расширение конца трубы, а не ее развальцовку. Он предназначен для подготовки трубного изделия к монтажу, не предусматривающему использования резьбовых элементов.
• Конструкция инструмента специально разработана для того, чтобы обеспечить качественное расширение конца трубы до требуемых геометрических параметров.
• Основным рабочим органом, при помощи которого расширитель, предназначенный для обработки труб из меди, воздействует на стенки изделия, является головка, оснащенная шестью разжимающимися лепестками.
• Ручки инструмента, чтобы обеспечить удобство работы с ним, изготавливаются из прочного и легкого металлического сплава.

Рабочая насадка расширителя – головка нужного диаметра (измеряется в дюймах)

На современном рынке представлены как модели узкоспециализированных расширителей, которые предназначены для работы с трубными изделиями определенного диаметра, так и универсальные устройства, оснащенные набором сменных рабочих головок. Естественно, что стоимость универсальных и специализированных устройств может серьезно разниться.

Медь отличается высокой пластичностью, однако значительное механическое воздействие на медное изделие может привести не только к его пластической деформации, но и к частичному разрушению. Именно поэтому при использовании расширителя для труб из меди следует иметь в виду, что конец изделия, на который будет оказываться основное механическое воздействие, необходимо предварительно нагреть при помощи обычной газовой горелки.

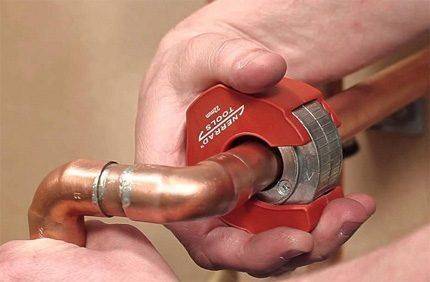

Как резать медные трубы

Из-за мягкости медные отводы продавливаются в местах крепления трубореза

Поэтому важно не пережимать винт подачи, не спешить прокручивать труборез на полный круг. Да и качество среза при меньшем шаге подачи будет лучше. Вращение механизм осуществляют не спеша, плавно, равномерно

Иначе стружка срезанного металла затруднит резку

Вращение механизм осуществляют не спеша, плавно, равномерно. Иначе стружка срезанного металла затруднит резку.

В отдельных случаях, особенно это касается отожжённых медных труб, лучше не отрезать отвод, а воспользоваться трубогибом и изогнуть канал, не делая лишнего соединения.

Подготовка и обрезка

Алгоритм:

Важно, чтобы обрезаемая труба была прочно закреплена. Отмеряют необходимое расстояние и наносят метку

Труборез надевают на медный отвод, ставят лезвие на отметку. Прижимают инструмент винтом подачи. Прокручивают на четверть круга, убеждаются в правильности линии реза. Прокручивают инструмент на круг, поджимают винт. Далее продолжают вращение, постепенно усиливая нажим ручкой регулятора. Продолжают резку отвода до тех пор, когда отрезаемую часть трубы можно будет отделить рукой.

Особенности устройства трубопроводов из меди

Медные трубопроводы в устройстве не вызывают особенных проблем. Но есть определенные нюансы, заключающиеся в отходе от стандартных методов присоединения, применения пайки и специальных инструментов. Необходимо учитывать и пластичность материала, которая позволяет выгибать мастеру трубу нужной конфигурации, не пользуясь оборудованием или инструментами.

Обычная сварка для стальных труб, не годится для медных, так как у меди температура плавления ниже, чем у стали. Для пайки применяют газовую горелку с низкой температурой или мощный паяльник.

Для того чтобы получить нужный диаметр при присоединении используют труборасширитель для медной трубы.

Как паяются трубы, применяя расширитель

Процесс устройства соединений, применяя труборасширитель для медных труб:

1. Подготовка оборудования и отводка из меди.
2. Отводки обрезаются в требуемом месте и зачищаются заусенцы.
3. Подготовка инструмента.
4. Обработка отверстия до нужного диаметра.
5. При необходимости производится калибровка.
6. Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
7. Пайка стыков.
8. Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

• Резаком для меди обрезается труба, требуемого размера;
• гратоснимателем снимается фаска снаружи и внутри торца;
• подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
• такие действия выполняются и для внутренней поверхности фитингового соединения;
• зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
• соединенные элементы зажимаются на тисках;
• при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
• после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

• Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
• по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
• отверстие нужно развальцевать;
• отводок надевается на фитинговый хвостовик с последующим упором;
• обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Технология работы

Дорнование медных труб с применением труборасширителей подразделяют на две разновидности — расширение параллельных труб и расширение раструбных труб.

Параллельное расширение труб в основном используется при обработке труб теплообменников, конденсаторов пара, котлов и т. д. Расширение раструбных труб применяется для формовки эжекторов на торцах и с целью усиления растягивающего напряжения, что повышает прочность материала. Такой тип трубного расширения в основном применяется к котельным трубам.

Работает труборасширитель для медных труб так. Предварительно набирают определённое количество секций устройства и размещают их вокруг резьбового вала с клинообразными гайками. Вся сборка удерживается вместе пружиной, которая окружает каждый торец сборки. Готовая сборка вставляется в конец трубки. Затем расширитель труб затягивается, втягивая при этом клиновые гайки внутрь стальных секций. При вращении клинья втягиваются в секции одновременно с выталкиванием наружу, что приводит к расширению трубопровода.

Для повышения степени деформации медные трубки можно подогревать. Гибкость трубы увеличивается, а усилие – снижается. Перед подогревом инструмент удаляют из трубы. Для повышения эффективности процесса целесообразно использовать смазку обычным индустриальным маслом средней вязкости.

Алмазная цепь. Режем бетон бензопилой!

Люнет. Длина заготовок не помеха!

Это интересно: Применение и характеристики сверлильного мини-станка

Рассмотрим труборасширители CPS

На фотографии можно увидеть представителя из данной серии, который можно смело назвать бюджетным вариантов. Спрос на него достаточно высок, поэтому многие заинтересованные покупатели спрашивают о том, как же работает эта штуковина. Итак, смотрим на труборасширитель китайского производства.

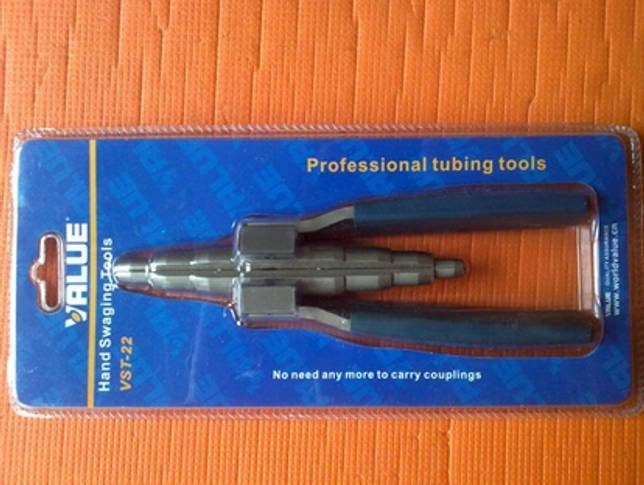

Купить его легко, стоимость минимальна – 1250 рублей. Вот так выглядит расширитель в развернутом виде, без упаковки

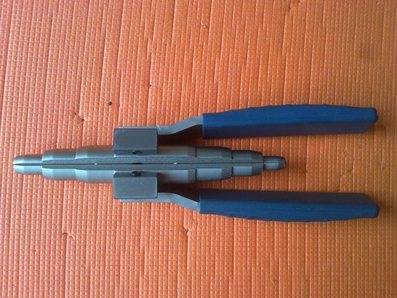

Инструмент в рабочем состоянии.

Сведенные вместе ручки.

На фотографии пружина осталась внутри.

Таким инструментом расширение не происходит сразу, но выдерживать все этапы. Сначала постепенно вставить расширитель в трубу, потом медленно проворачивать, двигать по кругу, это способствует расширению. Чаще всего отверстие получается в форме эллипса. Тем не менее, практика показала, что вполне возможно добиться круглого расширения. Что заметно на предыдущих фотоснимках. На трубе можно делать специальные отметины, которые обозначат, до какого момента нужно ее вставлять. Запаивать такие трубы тоже можно

Особое внимание за тем, сняли ли вы заусенцы перед тем, как расширять трубу. Ее нужно тщательно зачистить перед работой

Расширяя, не нужно прилагать больше усилия, чрезмерная напряженность может привести к разрывам труб. Если расширение проходит трудно, то можно помочь себе таким способом. Нагревать медь, используя сварочную грелку, доводим ее до такой температуры: 500 С.

Оснащение и механизмы для сварки труб

Для качественного результата необходимо выполнить несколько несложных условий. Во время сварочных работ температура должна быть 425 градусов и меньше, но, ни в коем случае не больше. Самым главным условием является то, что во время спаивания они должны находиться между собой на самом минимальном расстояние, для капиллярного метода этот нюанс очень важен. Сейчас мы вели речь о трубах с участием в спаивании твердых паек, но при использовании мягких паек температура припаивания должна быть меньше 424 градусов.

Виды паек для сварки труб из медного сплава :

1. Классическая пайка используется чаще всего. Ее можно использовать для спаивания труб из меди, белой жести и латуни, если вы хотите сварить их для водоснабжения, то, к сожалению, такая пайка не подойдет. 2. Пайка мягкого типа используется во время соединения деталей с муфтой из латуни. 3. Пайка твердого типа используется в отопительной и сантехнической системе. Пайка этим видом для сварки не требует использование муфт. 4. Пайка из меди и фосфора используется и участием флюса. Не нужно использовать с никелевыми и бронзовыми трубами 5. Пайка с содержанием серебра.

Инструменты для сварки медных труб

1. Резьба для труб. Нужна для нарезания их на отрезки. Вид резки вы можете выбрать по ее диаметру. Стоит отметить, чем выше цена, тем больше труборез для медных труб. 2. Механизм для снятия фаски. Они бывают двух видов: карандаш либо круглый корпус.

3. Расширитель для труб используется во время ее расширения для встройки определенной муфты. Выбирать его нужно в зависимости от размера диаметра трубопровода. Возьмите на заметку! Для того чтобы работы с участием этого инструмента прошли успешно, то для начала создайте трубам мягкость. 4. Щетки и губки для очищения механизмов от излишков. 5. Горелки с газовым снабжением. Используется и выбирается в зависимости от материала трубопровода. Последовательность работ во время сварки труб из меди 1. Для начала проведения работ подготовим наружные стенки трубопроводов. Очищаем их специальной щеткой либо ершиком от пыли и грязи, придаем ей блестящий внешний вид.

2. Если работы будут проводиться при монтировке деталей в системах водоснабжения, отопления, где самая высокая температура достигает не больше 110 градусов, то в таких случая использование муфт не потребуется. Вместо них используется расширитель для труб, которые расширяет ее для того, чтобы образовать достаточное пространство между ними. Теперь вставляем ее с расширением в другую трубу, и пространство заполняем с помощью спаивания. 3. С помощью горелки с газовым снабжением мы после того, как соединили трубы, прогреваем их по всей длине. Тепло должно распространяться равномерно и по всему диаметру трубопровода. 4. Чтобы понять, когда они достаточно прогреты нужно всего лишь поднести к ним небольшой пруток. Если он при контакте начинает плавиться, то соединения считаются достаточно прогретыми. Для улучшения конечных работ пруток для спаивания хорошо прогреваем. 5. В случае если наружные стенки труб прогреты хорошо и приобрели достаточную температуру, то приложите к нему пруток для спаивания и тогда вы увидите, как припой заполнит с помощью капиллярного метода пространство между трубопроводами. 6. После проделывание сварочных работ соединенные детали укладывают на поверхность с ровным покрытием. В таком состоянии они должны находиться не меньше часа, после этого времени их можно использовать.

Как паяются трубы, применяя расширитель

Процесс устройства соединений, применяя труборасширитель для медных труб:

1. Подготовка оборудования и отводка из меди.
2. Отводки обрезаются в требуемом месте и зачищаются заусенцы.
3. Подготовка инструмента.
4. Обработка отверстия до нужного диаметра.
5. При необходимости производится калибровка.
6. Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
7. Пайка стыков.
8. Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

• Резаком для меди обрезается труба, требуемого размера;
• гратоснимателем снимается фаска снаружи и внутри торца;
• подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
• такие действия выполняются и для внутренней поверхности фитингового соединения;
• зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
• соединенные элементы зажимаются на тисках;
• при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
• после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

• Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
• по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
• отверстие нужно развальцевать;
• отводок надевается на фитинговый хвостовик с последующим упором;
• обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Устройство

Труборасширитель представляет собой компактный и недорогой ручной инструмент, который используется преимущественно для крепления и формования труб к листовому материалу в производственных системах теплообменников, например, котлов или конденсаторов.

Рассматриваемая оснастка включает в себя следующие элементы:

1. Ролик. Он прикладывает давление качения для облегчения пластической деформации внутренней части трубы. Ролик имеет конусообразную форму и спроектирован таким образом, что конечное сечение расширенных трубок всегда выглядит в виде сферы. Наконечник ролика имеет гладкую фаску R-образной формы. Это помогает снизить остаточные напряжения, возникающие после расширения трубки, а также предотвращает образование острых кромок внутри трубы.
2. Оправка. Используется для вращения ролика путём создания контактного трения между деталями. Оправка, как и ролик, имеет коническую форму. Ролик и оправка должны быть устойчивы к давлению и истиранию. Поэтому для их изготовления используется качественная инструментальная сталь типа Х12М или ШХ15. Сами инструменты проходят надлежащую термическую обработку, а также чистовую шлифовку.

1. Рамка. Она сохраняет положение роликов через равные промежутки времени и предотвращает их смещение при дорновании. Рамкой обеспечивается также необходимое значение угла подачи медной трубы в канавку, куда помещён ролик. В результате достигается такое взаиморасположение деталей труборасширителя, при котором оправка вращается по часовой стрелке. Это, в свою очередь, создаёт самоподвижный механизм с винтовой подачей, обеспечивающий необходимое расширение трубки.
2. Подшипниковый хомут. Он присоединяется к труборасширителю для медных труб, в результате чего уменьшается значение тянущего усилия деформирующей операции, а также предотвращаются возможные повреждения деталей. Кроме того, регулируя положение хомута (вперёд или назад), можно добиться требуемой длины трубы.

Наиболее востребованными моделями рассматриваемого инструмента считаются труборасширители VST-22, CT-100A и CT 200A, которые выпускаются торговыми марками Value и DSZH.

Как работает труборасширитель

Принцип работы расширительного прибора основан на прямом воздействии на стенки трубы. Насадка вводится в отверстие трубы и выполняется расширение.

Также нужно обратить внимание на тип применения силы. Это пружины в ручных инструментах, а в гидравлических моделях нажимается ручка и подается жидкость, которая продавливает поршенек внутри прибора

Электропривод на расширителе – небольшой движок, который вырабатывает энергию для выполнения работы без усилий. Единственное, что нужно сделать пользователю – подобрать насадку и установить прибор в нужное положение и включить его. Это производительный инструмент, который может работать с трубами из меди разной толщины стенок. Электронный труборасширитель применяется только в промышленных целях. Стоит он дорого, поэтому для бытовых нужд нет смысла его покупать.

Особенности конструкции трубореза

Инструмент предназначен для выполнения режущих действий точно так же, как имеет аналогичное предназначение, например, ножовка по металлу.

Но если исполненный ножовкой рез невозможно получить исключительно ровным, без заусенцев и металлических опилок, резка труборезом показывает совсем иной результат:

• аккуратный обрез граней;
• строгая перпендикулярность относительно оси трубы;
• ровные торцы окружности;
• отсутствие металлических опилок.

Последний фактор в списке имеет особое значение на случай применения трубореза в холодильной и климатической технике. Мелкие металлические опилки, попадающие внутрь холодильной системы, способствуют быстрому износу техники.

За всё время использования медных труб,, для такого вида материала было придумано множество конструкций труборезов. Но реально применяются на практике не более пяти видов

Если же трубы монтируются в сантехнической системе (например, медный водопровод), присутствие металлических опилок внутри водопровода – это риск появления заторов при эксплуатации.

Работа с инструментом для резки труб характерна малыми трудозатратами по времени. От слесаря (сантехника, механика) требуются относительно небольшие физические усилия.

Изделия, как правило, малогабаритные, имеющие небольшой вес, помещаются в рабочий кейс. В общем, удобными и практичными приспособлениями выглядят приспособления, выпускаемые в разном конструктивном исполнении.

Резаки медных труб очень активно востребованы и применяются в работе с климатической техникой. Особенно популярными в этой сфере считаются малогабаритные конструкции труборезов

Как паяются трубы, применяя расширитель

Процесс устройства соединений, применяя труборасширитель для медных труб:

1. Подготовка оборудования и отводка из меди.
2. Отводки обрезаются в требуемом месте и зачищаются заусенцы.
3. Подготовка инструмента.
4. Обработка отверстия до нужного диаметра.
5. При необходимости производится калибровка.
6. Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
7. Пайка стыков.
8. Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

• Резаком для меди обрезается труба, требуемого размера;
• гратоснимателем снимается фаска снаружи и внутри торца;
• подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
• такие действия выполняются и для внутренней поверхности фитингового соединения;
• зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
• соединенные элементы зажимаются на тисках;
• при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
• после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

• Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
• по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
• отверстие нужно развальцевать;
• отводок надевается на фитинговый хвостовик с последующим упором;
• обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Сварка своими руками

Для того чтобы сваривать изделия в виде никелевых труб, можно пользоваться аргоном, а вот монтаж систем из медных трубок проводится посредством представленных ниже инструментов.

А именно:

1. Труборез, подобрать который можно отталкиваясь от габаритов системы, а также от того, где он будет использоваться. К примеру, при работе в труднодоступных местах стоит выбирать малогабаритное приспособление. Стоимость напрямую зависит от диаметра, и чем он будет больше, тем, соответственно, выше она поднимется.
2. Фаскосниматель, посредством которого проводится снятие края с заготовки. Это необходимо, чтобы обрезаемый кончик не покрылся заусенцами и заломами. Это устройство бывает двух видов: в виде карандаша или округлого корпуса. Последний считается максимально удобным для эксплуатации, однако использовать его можно только для трубы с маленьким диаметром.
3. Турборасширитель, за счет которого можно осуществить расширение кончика, чтобы монтаж проводился без применения фитингов. Для выбора расширителя нужно учесть то, каким максимальным диаметром будет обладать применяемая заготовка.

После качественной сварки шов практически не видно Главное условие использования заключается в том, из какого материала сделаны трубы, и он должен быть мягким. В противном случае перед расширением нужно их прогреть.

Как применять труборасширитель

Чтобы обеспечить надежную капиллярно-щелевую пайку, должно быть соблюдено два условия:

• раструб должен быть правильной цилиндрической формы;
• зазор между спаиваемыми поверхностями должен составлять 2–4 мм для труб диаметра менее 54 мм и 3–4 мм для монтажа трубопровода большего диаметра.

При сведении рукоятей или вращении трещотки расширителя (в зависимости от модели) сегментная головка разводится, и вместе с ней расширяется конец трубы, надетой на нее. Необходимо использовать сегментную головку максимально возможного размера даже при высокой эластичности материала. В противном случае – если диаметр головки труборасширителя значительно меньше диаметра трубы – сечение расширения может оказаться не круглым, а шестиугольным, что приведет к некачественному соединению при пайке. Если после резки сечение все же получилось не идеально круглым, перед расширением необходимо применить калибратор или же воспользоваться (при наличии) участком для калибровки на сегментной головке экспандера.

Классификация расширителей

По типу питания

• Ручные расширители. Все операции оператор производит руками. Отличаются простой конструкцией и небольшой стоимостью. Для них не требуется источник питания.
• Электрические модели. Они запитываются от сети. Такой труборасширитель купить будет дороже, но и функциональность его будет выше.
• Аккумуляторные модели. Если труборасширитель будет использоваться в местах, где отсутствует электропитание, то такой инструмент подойдет лучше других. Его производительность намного выше, нежели у ручных моделей.

По материалу труб

• Для пластиковых изделий.
• Для медных труб.
• Для медных и алюминиевых труб.
• Универсальные модели, работающие с трубами из мягкой и нержавеющей стали, меди, алюминия. На такойтруборасширитель цена будет более высокой, но и возможности инструмента окажутся на высоте.

Рассмотрим труборасширители CPS

На фотографии можно увидеть представителя из данной серии, который можно смело назвать бюджетным вариантов. Спрос на него достаточно высок, поэтому многие заинтересованные покупатели спрашивают о том, как же работает эта штуковина. Итак, смотрим на труборасширитель китайского производства.

Купить его легко, стоимость минимальна – 1250 рублей. Вот так выглядит расширитель в развернутом виде, без упаковки

Инструмент в рабочем состоянии.

Сведенные вместе ручки.

На фотографии пружина осталась внутри.

Таким инструментом расширение не происходит сразу, но выдерживать все этапы. Сначала постепенно вставить расширитель в трубу, потом медленно проворачивать, двигать по кругу, это способствует расширению. Чаще всего отверстие получается в форме эллипса. Тем не менее, практика показала, что вполне возможно добиться круглого расширения. Что заметно на предыдущих фотоснимках. На трубе можно делать специальные отметины, которые обозначат, до какого момента нужно ее вставлять. Запаивать такие трубы тоже можно

Особое внимание за тем, сняли ли вы заусенцы перед тем, как расширять трубу. Ее нужно тщательно зачистить перед работой

Расширяя, не нужно прилагать больше усилия, чрезмерная напряженность может привести к разрывам труб. Если расширение проходит трудно, то можно помочь себе таким способом. Нагревать медь, используя сварочную грелку, доводим ее до такой температуры: 500 С.

Как выбрать труборасширитель

Как использовать инструмент, какой из видов будет лучшим в работе, его производительность и универсальность.

Рынок инструмента предлагает мастерам различные типы труборасширителей. По производительности лучшими являются пневматические труборасширители. Инструмент дорогой, но его возможности на высоте. Состоит из головки с лепестками. Сжатый воздух, поступая на нее, расширяет стенки обрабатываемой трубы до получения отверстия нужного диаметра. Предусмотрены сменные головки, дающие возможность увеличивать диаметр до требуемых размеров. Главный конструкционный элемент данного инструмента – пневмоцилиндр, обеспечивающий давление.

При небольших объемах целесообразно применять ручной труборасширитель, который похож на клещи. Ручки у него длинные и действующие как рычаги.

Заключение

Вальцовка (расширение) труб из меди – несложный процесс доступный для любого. Но как и во всяком другом деле нужны опыт и сноровка. Необходимо попрактиковаться с трубами разных диаметров, чтобы впоследствии получить герметичное и прочное соединение.

Для мастеров-сантехников, работающих в этом направлении, нужен профессиональный инструмент или набор, который позволяет проводить работать оперативно, с минимальными трудозатратами.

Для домашних работ пригодится простой расширитель, который имеет всего несколько насадок, коих будет достаточно для устройства системы водообеспечения или системы отопления.

Самостоятельная развальцовка с применением расширителя дает возможность получить нужный диаметр трубы на трубопроводе, без приобретения специальных станков или другого оборудования.

Отличия при работе с медью

Перед тем как разобраться с тем, что же такое этот труборасширитель для медной трубы, выделим несколько особенностей меди, отличающих ее от остальных металлов.

В первую очередь медь – это пластичный и довольно мягкий материал. Она несравнимо слабее стали и даже алюминия. При желании сантехник способен выгнуть медную трубу среднего диаметра самостоятельно, вообще без привлечения какой-либо техники или оборудования.

При этом труба не разрушится. Все благодаря пластичности меди. Сталь тоже пластична, но связи между молекулами стали немного другие, чем у меди. Медь лучше удерживает свою форму, а в случае ее изменения связи между молекулами не разрушаются.

Выгибая полость медных труб, можете быть уверены в качественном результате. Собственно, именно гибкость медных изделий и является основным фактором, повлиявшим на изобретение труборасширителя.

Второй важный момент – медь нельзя сваривать стандартным инструментом. Температура плавления меди намного ниже аналогичного показателя у стали. На сварку она реагирует плохо.

Заменой сварочному аппарату служит низкотемпературная газовая горелка или паяльник высокой мощности. Также необходим медный припой (или его заменители).

Особенности по части выбора инструмента и самого типа крепления тоже сказались на популярности труборасширителей. Именно комбинация пластичности и необходимости пайки меди и сделали труборасширитель для медных труб практически безальтернативным лидером на рынке.
