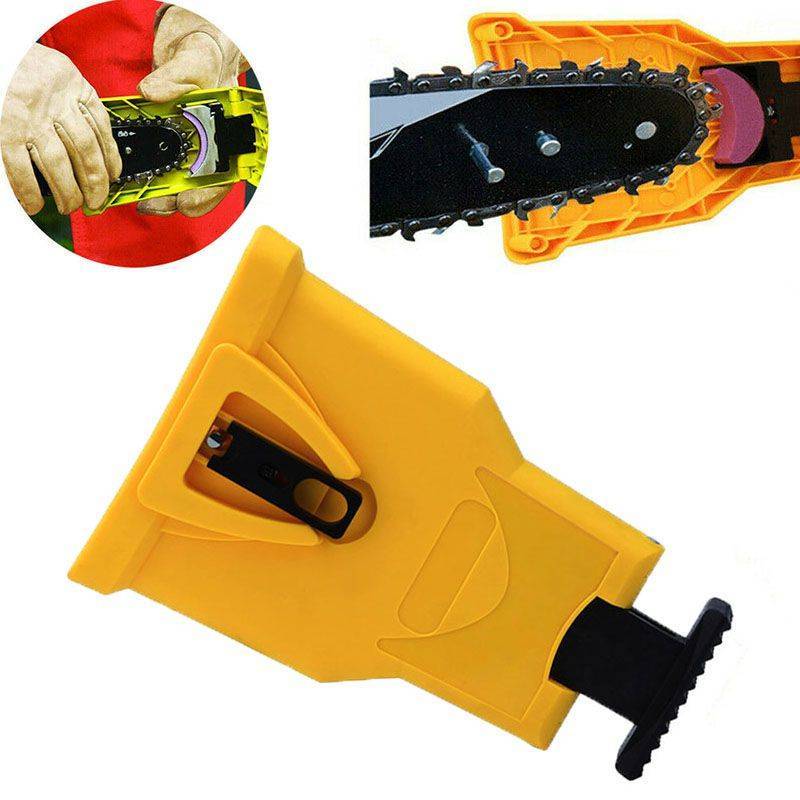

Автоматическая заточка цепи бензопилы

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Когда точить

Есть ряд факторов, которые подскажут, когда пришло время точить цепь бензопилы:

1. Снизилась производительность. Увеличилось время распила.
2. Чувствуется излишняя нагрузка на пилу.
3. Повышенные вибрации.
4. Мелкая стружка.

Для новичков тяжело заметить первые 3 момента, поэтому рекомендуется следить за тем, какая стружка вылетает из разреза.

Как определить, что цепь затупилась?

К сожалению, во многих случаях заточка осуществляется несвоевременно – пользователь просто не замечает признаков, указывающих на то, что цепь затупилась. Это, в свою очередь, приводит к падению производительности, разрушению шины и ведущей звездочки, уменьшению срока службы бензопилы

Чтобы таких проблем не возникало, во время работы обратите внимание, во-первых, на вид стружки: если она становится более темной и мелкой, это явный признак того, что цепь требует заточки

Во-вторых, стоит приглядеться к зубьям цепи – во многих случаях затупление можно увидеть невооруженным взглядом.

В-третьих, необходимость заточки можно определить по заметно сниженному уровню производительности – пилить становится заметно труднее, работа занимает больше времени.

Чем грозит работа тупым инструментом

Цепь электрической или бензиновой пилы предназначена для распиливания твердых и мягких пород дерева, пластиковых изделий. Когда инструментом регулярно пользуются, цепной механизм затупляется, что чревато возникновением неприятных последствий. Изношенный механизм цепи подвергает риску поломки отдельных элементов всего инструмента. При пилении тупой бензопилой расход топлива увеличивается.

Чтобы сохранить работоспособность пилы на долгое время, следует своевременно проводить осмотр и заточку цепного механизма. Проверку надо проводить между работами в зависимости от частоты использования инструмента.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

№6 — Калибр Мастер ЭЗС — 130М

Цена — 2400 рублейНедорогой станок для заточки цепей от отечественного производителя, один из лучших по соотношению цена/качество. Поворотный стол позволяет затачивать режущие кромки под разным градусом, весит станок всего 2 кг, но мобильным не является, зато крепится к столу или шпале. Диаметр абразивного диска — 100 мм, станок работает от сети 220 В, также может работать от генератора с эквивалентным напряжением. Рабочая зона экранирована защитным экраном с обеих сторон, что защищает пространство от летящих искр. Простая конструкция не нуждается в обслуживании, а купить этот станок можно во многих магазинах строительной техники. ЭЗС — 130М стационарный, поэтому использовать его лучше всего закрепив за статическое основание. Скорость вращения шлифовального круга — 3000 оборотов в минуту.

Калибр Мастер ЭЗС — 130М

Как сделать станок для заточки цепей своими руками − основные нюансы

Редакция HouseChief.ru не рекомендует использовать для заточки цепей самодельные агрегаты. Это небезопасно и часто не даёт нужного результата.

Попытки использовать для доводки цепей электроточило или болгарку даже при определённых навыках не гарантирует получения одинаковых углов заточки и одинаковой высоты ограничителей

В этом случае более целесообразно собирать мобильные версии самодельных станков для заточки цепей. Это более безопасно. Неправильная заточка в 100% случаев снижает скорость работы цепи, увеличивает вибрацию, создаёт дополнительные нагрузки на двигатель. Если вы всё-таки хотите попробовать сделать заточный станок для цепей бензопил своими руками, посмотрите это видео.

Watch this video on YouTube

Ошибки при заточке: на заметку новичкам

При выполнении заточки зубьев режущей оснастки инструмента возможно допущение ряда ошибок, что в итоге приводит к получению не положительного, а наоборот, отрицательного результата. Неправильный подход к заточке цепи бензопилы может даже способствовать невозможности дальнейшей ее эксплуатации. Именно поэтому, перед тем, как научиться затачивать цепь, следует узнать распространенные ошибки, которые ни в коем случае нельзя допускать:

При значительном притуплении звеньев, понадобится прибегнуть к использованию специализированных станков для восстановления качества режущей кромки.
Запрещено выполнять заточку не остывшей цепи

Если проводить операцию по восстановлению остроты кромки на горячей цепи, то в итоге это только ускорит износ изделия.
При заточке напильником важно прикладывать одинаковые усилия для каждого зуба, чтобы избежать неравномерности их заточки.
Нельзя выполнять заточку зубьев с разным количеством движения для каждого звена. Это приведет к неравномерности заточки.
Перед началом проведения процедуры следует выбрать соответствующий угол

Заточка зубьев с разными углами наклона приведет к снижению производительности режущей оснастки. Для примера, можно вспомнить басню Крылова «Лебедь, щука и рак». По аналогии будут также себя вести звенья цепи, у которых будет разный угол заточки.

Заточка бензопильных цепей предусматривает последовательное выполнение соответствующих действий. Категорически противопоказано точить только половину оснастки или выполнять это в хаотичной последовательности

К процессу важно подойти ответственно, чтобы в итоге получить высокопроизводительный инструмент, благодаря которому работа будет происходить быстро, качественно и с минимальными усилиями для пильщика

Принцип действия и классификация

Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.

Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.

Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.

Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.

Преимущества ручного

В тех местах, где нет электричества, а соответственно нет возможности затачивать цепь при помощи электрического станка, целесообразно использовать ручной станок для правки цепей.

Он тоже имеет свои преимущества:

1. Низкая стоимость по сравнению с электрическими моделями.
2. Универсальность (в приспособление можно устанавливать напильник любого диаметра).
3. Габариты и вес (станок небольшой, при его транспортировке не возникает проблем).
4. Полная автономность, для его работы не требуется источника питания, он полностью механический.
5. Отсутствие риска перегрева металла при заточке.
6. Возможность правки цепи с минимальным стачиванием кромки зуба, что значительно увеличивает её ресурс.

Основным отрицательным моментом при использовании ручного станка является то, что угол заточки выдерживается не идеально.

Причины, вызывающие необходимость заточки цепи

Цепь имеет простую конструкцию из звеньев с зубьями. У них непростая геометрическая форма с двумя перпендикулярно расположенными резцами, которые выполняют:

• надрез распиливаемой поверхности;
• удаление стружки, а также обеспечение ширины пропила.

Материалом является сталь с нанесённым сверху хромовым покрытием.

Причины притупления зубьев:

• интенсивная эксплуатация бензопилы;
• попадание металлических предметов;
• неправильная эксплуатация;
• взаимодействие с твёрдыми породами.

Эксплуатация затупленного инструмента небезопасна. Время резки замедляется, расход бензина повышается, а усиление вибрации разрушает корпус.

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

Выбирается контрольный зуб (первый затачиваемый).
Ставится тормоз пилы в рабочее положение.
Включается болгарка, начинается заточка

Важно, чтобы круг на болгарке был заточным, а не отрезным.. Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки

Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи — это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Как понять что цепь бензопилы затупилась и пора затачивать: признаки

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

• кривые спилы;
• большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
• увеличенный расход топлива.

Есть и другие признаки затупления цепи:

• скорость работы инструмента снизилась;
• образуются неровные и острые опилки;
• необходимо прикладывать большие усилия для распила древесины;
• цепь растянулась или стала провисать.

По какой цене купить заточный станок для заточки цепей бензопил

Купить станок для заточки цепей бензопил можно в магазинах и торговых сетях, специализирующихся на продажах электрического ручного инструмента, в компаниях, занимающихся реализацией оборудования для деревообработки и заготовки древесины, а также у дилеров компаний, выпускающих подобное оборудование.

В ниже следующей таблице приведены цены на популярные модели станков для заточки цепей бензопил, рассмотренные в настоящей статье по состоянию на конец I квартала 2018 года при реализации их у дилеров компаний производителей (профессиональные модели) и в торговых организациях, занимающихся продажами ручного электрического инструмента.

У официального дилера всегда можно заказать товар, если его нет в наличии

Как выбрать станок для заточки цепей

1. Типы заточных станков. Все оборудования для заточки цепей электро- и бензопил можно разделить на две категории. В мастерских и производственных цехах используются автоматические устройства, которые быстро и точно выполняют работу. Но они стоят больших денег, занимают много места и требуют особых знаний в настройке. Проще обстоит дело с ручными приспособлениями. Они легки и компактны, отличаются доступной ценой, просты в работе. К минусам следует отнести более длительное время на заточку.
2. Скорость вращения шпинделя. Время и качество заточки во многом зависит от скорости вращения диска. Бытовые приборы демонстрируют диапазон частот от 3000 до 7500 об/мин. Чем мощнее мотор, тем ниже может быть скорость вращения без ущерба для качества заточки.
3. Мощность. Бытовые станки считаются маломощными агрегатами, мощность которых не превышает 220 Вт. Если заточка цепи производится раз в год или реже, то можно остановиться на приборах с моторами 150-160 Вт. При более частом использовании станка лучше выбрать модели с мощностью 200-220 Вт.
4. Заточной круг. Небольшие станки для дома комплектуются компактными абразивными дисками толщиной до 3,5 мм. При этом они могут отличаться наружным и посадочным диаметрами. В ручных моделям наибольшую эффективность демонстрируют заточные круги диаметром 100-145 мм. Замену диска необходимо осуществлять с учетом посадочного размера ( мм).
5. Функциональные возможности. Бытовые устройства не отличаются богатым функционалом. Чаще всего в работе требуется удобная и быстрая настройка режущей части станка. Для этого приборы оснащаются механическими регулировками. Главные из них – это угол поворота диска и глубина заточки. Полезной опцией будет возможность регулировки натяжения ременного привода.
6. Безопасность. Заточной станок является потенциально опасным прибором для человека. Во время заточки образуются искры, мелкий абразив разлетается на большое расстояние. Чтобы обезопасить оператора, производители устанавливают на рабочую часть защитные кожухи и экраны. Оптимальным будет наличие прозрачной вставки, чтобы следить за выполнением операции.

Мы отобрали 4 лучших бытовых станка для заточки цепей. Они одобрены экспертным сообществом и получили множество положительных отзывов от российских потребителей.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Видеоинструкция по заточке цепей для бензопил

Лучше всего доверить заточку пильной цепи специалисту. Это вполне оправданно, если под рукой нет автоматического станка для заточки цепей, а также отсутствуют специальные навыки работы с ним. Подправить цепь в домашних условиях можно с помощью цилиндрического напильника соответствующего диаметра. Для этого нужно приготовить плоский напильник и особый, подходящий для конкретной пилы, комбинированный шаблон. Заметно облегчить работу могут тиски, которые освободят руки для работы с инструментом.

Каждое звено пильной цепи выступает в роль маленького рубанка, а степень эффективности пиления зависит от разницы в высоте зуба-ограничителя и режущего зуба. Именно эта разница определяет глубину врезания зуба в древесину. Идеальной разницей считается 0.5 –0.8 мм.

Как правильно выбрать заточное устройство для цепей бензопил

Редакция HouseChief.ru рекомендует подходить крайне взвешенно к выбору точильного оборудования. В некоторых случаях целесообразнее приобрести мобильную точилку, нежели полноценный точильный агрегат. Всё зависит от объёма работ и потребностей. Иногда более целесообразно сделать приспособление для заточки цепей своими руками. Как это сделать, мы расскажем чуть позже.

Ориентируйтесь на мощность станка. Она напрямую зависит от объёма работ. Если вы хотите создать мастерскую с профессиональными услугами по заточке цепных пил, то станок нужно выбирать согласно цене услуг и прогнозируемой выгоде от его покупки.

В этом случае на мощности не стоит экономить, вам подойдут аппараты с двигателем со скоростью более 5000 оборотов в минуту

Если вы приобретаете машину для заточки и будете пользоваться время от времени, то лучше остановить свой выбор на станках в 3000 оборотов

Кроме того, обращайте внимание на размеры поперечника диска, многие станки работают с дисками от 110 мм. Если вам необходим другой размер, то стоит выбирать комбинированные модели

Именно в них более вариативен этот показатель. Перед покупкой изучите следующие параметры установки для точильного станка:

1. Мощность и свои потребности.
2. Комплектацию оборудования.
3. Наличие дополнительных приспособлений.
4. Вид шпинделя.

Обратите внимание на такие параметры, как возможность регулирования угла заточки, эта функция позволяет сократить количество «подстроек» пильного станка во время работы

Во многих современных станках предусмотрены разного рода дополнительные приспособления и аксессуары. Это повышает безопасность работы на оборудовании и делает её более аккуратной и быстрой. К таким дополнительным возможностям относятся: функция влажной шлифовки, искрозащитный экран, система охлаждения, узел регулировки натяжения сети, дополнительная подсветка, автоматические приспособления для зажима цепи.
