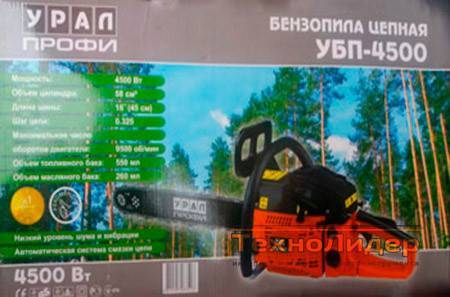

Бензопила урал убп-4500. Распаковка. Сборка. Часть 1.

Основные неисправности и ремонт бензопилы УРАЛ

Для начала отметим, что многих неполадок можно избежать, если не пренебрегать режимом обкатки. Перед первым запуском механизм необходимо собрать полностью: установить шину и цепь, чтобы обеспечить двигателю полную нагрузку. Затем топливный бак заправляется смесью бензина и масла в пропорциях 15:1. Для полной притирки всех деталей необходимо выработать 4—5 полных баков вхолостую или под лёгкой нагрузкой (распил сучков, досок, горбыля).

Обязательно почитайте: Центробежное сцепление для мотоблока

Проблема: металлический стук на холостых оборотах

Причина: повреждение цилиндра двигателя.

Способ ремонта: выровнять стойки цилиндра. Если это невозможно, заменить цилиндр.

Проблема: двигатель «чихает», работает с перебоями

Причина: неисправность карбюратора.

Способ ремонта: отрегулировать карбюратор, для чего потребуется завести мотор и повернуть винт холостого хода (по часовой стрелке для повышения оборотов и против — для понижения). Следует производить эту операция после каждых 25 выработанных баков.

Проблема: стук двигателя, недостаточная эффективность работы

Причина: неправильная настройка зажигания.

Способ ремонта: выставить зажигание. Для этого нужно завести и прогреть двигатель на малых оборотах, после чего настроить наиболее устойчивые повороты шины и минимальные обороты. Проверяется резким нажатием на рычаг газа: если обороты мгновенно повысились, значит, зажигание выставлено правильно.

Проблема: пила не заводится

Причина: поломка стартера.

Способ ремонта: снять стартер, удерживая пружину прижатой к корпусу. Чаще всего причина поломки в том, что трос перетирается о корпус при вытягивании. Новый трос крепится одним концом к барабану, другим — к рукоятке, после чего останется только намотать его на барабан, посадить на валик и вставить пружину.

Для облегчения работы рекомендуется предварительно посмотреть видео ролики. В этом случае ремонт бензопилы Урал не отнимет много времени и сил и оградит от ошибок.

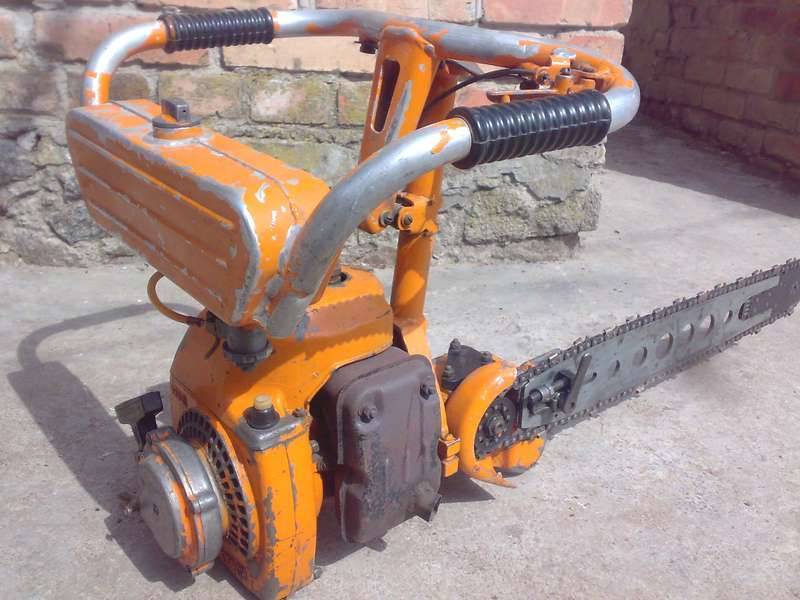

Краткий обзор бензопилы Урал 2Т Электрон

Назначение этой модели сугубо профессиональное: работа в экстремальных условиях при любых температурах (от +40 до -40), влажности, с большими нагрузками. Бензопила спокойно справлялась с гигантскими стволами деревьев твердых пород (валка, раскряжевка). Ее активно применяли на лесозаготовительных предприятиях, позже — в строительстве срубов, построек из бруса и т. д. Инструмент выполнял продольные и поперечные распилы древесины разных пород.

Цепная пила Урал 2Т Электрон весила 11,7 кг. Мощность одноцилиндрового двухтактного мотора составила 5,5 лошадиных сил. Удобная компоновка основных узлов бензопилы, высокие дугообразные рукоятки и поворачивающаяся на 90 градусов пильная часть позволяли оператору бензопилы производить распил в прямом положении, не наклоняя спину. Специальный валочный гидравлический клин толкал срезаемый ствол в заданном направлении, повышая безопасность оператора бензопилы.

Если у предыдущей модель Урала 2Т автоматическая смазка цепи отсутствовала, то цепь модели 2Т Электрон уже смазывалась принудительно. Масло 10 В40 заливалось в картер редуктора откуда и поступало на цепь.

Для распиловки древесины использовались съемные цепи марки МИ-10,26 У-16 «Стронг». Затачивались эти цепи непосредственно на шине в натянутом виде специальным цилиндрическим напильником диаметром 5-6 мм. Заточка производилась после каждой эксплуатации бензопилы Урал 2Т Электрон.

Бензопила имела демпферную виброзащиту, которая оказалась недостаточно эффективной, поэтому вальщики деревьев могли работать с инструментом не более 1,5 часа в сутки, во избежание возникновение профессионального заболевания.

Еще одной особенностью этой модели является отсутствие тормозной системы. Чтобы остановить бензоинструмент необходимо было перекрыть топливный кран. Это отрицательно сказывалось на безопасности оператора.

Подача топлива в карбюратор осуществлялась самотеком, запуск инструмента выполнялся ручным стартером (пусковым тросиком). Периодически требовалась настройка карбюратора.

Таблица с техническими характеристиками цепной пилы Урал 2Т Электрон:

Как правильно обкатать бензопилу новую Урал?

Во время первого запуска на движущиеся элементы бензиновой пилы воздействуют чрезмерные нагрузки. Чтобы снизить давление на них и избежать преждевременной поломки, нужно произвести обкатку инструмента.

Эта процедура выполняется в такой последовательности:

Вначале потребуется приготовить свежую топливную смесь. Для бензопил Урал пропорция используемого бензина и масла должна составлять 10 мл моторного масла на 1 л бензина. Важную роль играет тип горючего. Лучше всего заправлять бензопилы Урал фирменным бензином марки АИ-92

При этом нужно обращать внимание на сезонность топлива, так как многие АЗС предлагают покупателям бензин с разными свойствами для летнего и зимнего периода;
Далее нужно залить масло для смазки цепи. Для этого в заводской комплектации бензопил Урал предусмотрен отдельный бак;
Затем оператор должен завести двигатель пилу и приступить к распиливанию тонких веток

При этом работать с инструментом нужно с интервалом по 2–3 минуты примерно на 2/3 от общей его мощности. Каждые 15–20 секунд двигатель пилы должен работать на холостых оборотах. Таким образом потребуется выработать 5–6 полных баков топливной смеси;
После этого можно переходить к распиловке более крупной древесины. На это должно быть использовано не менее 2 полных баков с топливом;
Затем нужно начинать распиловку крупных бревен.

Выполнять непродолжительную обкатку бензопилы Урал нужно непосредственно после каждого длительного простоя бензоинструмента. Это снизит риск заклинивания двигателя и существенно продлит сроки эксплуатации его цилиндро-поршневой группы.

Как обкатать бензопилу «Урал-2Т-Электрон»

Прежде чем начинать постоянное использование бензопилы «Урал», ее нужно обкатать, то есть дать ей проработать на протяжении некоторого времени на холостом ходу. Обычно для обкатки нужно израсходовать примерно четыре полных бака топливной смеси. В этих целях бензин и масло смешивают из расчета пятнадцать к одному.

После того как бензопила «Урал» проработает на холостом ходу, обкатку необходимо продолжить при использовании инструмента с пониженными нагрузками. Срок, на протяжении которого устройство не следует подвергать полным нагрузкам, составляет двадцать пять часов. В течение этого периода используется топливная смесь, изготовленная в таких же пропорциях, что и в процессе обкатки на холостом ходу. После завершения обкатки топливную смесь готовят из расчета двадцать литров бензина на один литр масла.

Один из главных пунктов после обкатки – настройка всех взаимосвязанных систем бензопилы «Урал». Для этого следует знать принцип функционирования и устройство всех ее узлов.

Работа двигателя в значительной степени определяется правильной настройкой карбюратора. С завода аппарат обычно поступает с точной настройкой наиболее важных узлов, но в некоторых случаях имеется необходимость в устранении недоработок. При регулировке карбюратора все обстоит иначе. Первоначально он настроен на обогащенную топливную смесь, которая используется в ходе обкатки новой бензопилы «Урал».

Настройка

Начальная настройка бензопилы осуществляется на заводе, где был изготовлен инструмент. Заводские настройки сохраняются в течение некоторого времени после того, как начали работать данным инструментом. Потом необходимо выполнять настройки перед каждым новым сезоном использования бензопилы. Настраивает бензопилу оператор.

Как отрегулировать карбюратор

Регулировка карбюратора бензопилы Урал осуществляется, чтобы подобрать необходимые параметры топливной смеси для работы прибора в разных режимах.

Работать нужно в соответствии с техпаспортом пилы, в котором указываются необходимые параметры. Регулировать карбюратор следует в холостом режиме. Надо включить мотор, затем регулировкой винта наладить мотор, чтобы он начал плавно набирать обороты, а цепь не перемещалась по шине.

Затем продолжать регулировку на небольших оборотах. Если появится дым, то нужно закрутить винт. Если дым перестал идти и мотор работает хорошо, то надо нажать на дроссель. При этом двигатель должен работать без рывков.

Потом устанавливают низкие обороты и откручивают винт. Затем резко нажимают на дроссель и ждут 3 секунды. Если ДВС глохнет, тогда еще откручивают винт. Если инструмент работает правильно, следует зафиксировать контргайкой регулировочный винт. Настройка карбюратора бензопилы выполнена правильно.

Как выставить зажигание

Установка зажигания бензопилы осуществляется следующим образом. Надо вытащить и осмотреть свечу зажигания. Она должна быть сухой и иметь коричневый цвет.

Если на свече есть нагар, надо проверить карбюратор.

Если обнаружен темный налет, это показатель нарушения работы цилиндра или поршня. Проверяют электросхему. Высоковольтный провод подносят к цилиндру и приводят в движения шнур стартера. Должна появиться искра.

Если ее нет, надо проверить кабель тестером. При необходимости кабель заменяют. Потом проверяют катушку зажигания и провод, который идет к выключателю. При установке нового кабеля нужно настроить зазор магнето, который составляет 0,2-0,4 мм.

Недостатки

Но, как и у каждого рабочего инструмента, у модели Урал Электрон 2 есть и недостатки:

большой вес, при удерживании пилы руками последние быстро устают при активной работе;
модель больше не производится заводом-изготовителем;
габаритная массивность аппарата;
в удаленных районах страны могут возникнуть сложности с запчастями.

В Урале разработчиками предусмотрена система гашения вибраций, но даже с ее использованием не получилось снизить их уровень до полностью безопасных значений и вибрация при пилении заметно ощущается. Поэтому в связи с правилами охраны труда вальщику рекомендуется использовать мотопилу не более двух часов в день, при более продолжительной эксплуатации у работника могут появиться профзаболевания.

Технические характеристики инструмента Урал

Качественным показателем бренда Урал является мощный и экономичный двухтактный бензиновый мотор. Удобство в эксплуатации и облегченность конструкции делают его незаменимым в таких работах, как постройка деревянного дома, лесопилка, лесозаготовка, бытовые заготовки для придомовой территории. Рассмотрим характеристики бензопилы Урал с подробным описанием преимуществ инструмента.

Бензиновый двигатель

Разработанная для профессиональных целей, бензопила Урал 2 Электрон имеет такие характеристики двигателя:

Мощность 5 л. с.
Одноцилиндровый
Диаметр поршня — 5,5 см, объем цилиндра — 109 куб. см.
Двухтактный
Расход бензина при наибольшей мощности – 0,63 л, при рабочей – 0,47 л.
Частота циклов работы коленвала – 2600 об./мин.

Двухтактный двигатель достаточно мощный и надежный для быстрой рубки дерева в пределах 11 м. куб. в минуту.

Цилиндр

Для улучшения износостойкости, алюминиевый цилиндр покрывается кремниево-никелевым сплавом, называемым никосил. Объем цилиндра в 109 куб. см обеспечивает достаточную мощность для бензопилы. Цилиндр имеет входящий канал для бензиново-газовой смеси, выпускные каналы и продувочные. Исполнением определенных пропорций размеров выпускных и продувочных отверстий обеспечивается качественное проветривание от отработанных газов полости цилиндра.

Бензобак

Объем бака для топлива – 1,6 л, а для масла – 0,24 л.

Для увеличения долговечности двигателя следует использовать марки бензина, указанные производителем в паспорте. В двухтактном моторе стоит применять специальные марки масел, хорошо соединяющиеся с бензином и не оставляющие большого осадка при сгорании в камере.

Бензобак заполняется смесью бензина АИ-72 и моторного масла М-8В. Смазочный бак летом наполняют маслом, а зимой – с добавлением бензина в соотношении 3/1.

Карбюратор

Карбюратор необходим для создания воздушно-топливной смеси настроенной пропорции, поступающей в цилиндр определенными дозами. В инструменте применяется модификация карбюратора КМП-100У. Он должен быть отрегулирован на заводе-изготовителе, однако можно самостоятельно произвести регулировку узла в различных режимах работы для получения максимального КПД двигателя.

Перед первой эксплуатацией рекомендуется подержать инструмент несколько часов с наполненным топливом баком для пропитки мембраны карбюратора.

Длина шины и цепь

Длина рабочей поверхности пилы – 46 см. На неё одевается режущая цепь, требующая периодической заточки и натяжения.

Совет: во время длительного простоя инструмента режущую цепь лучше снимать, а заточку делать удобнее на цепи, одетой на пиле.

Вес бензопилы в сборке около 12 кг.

Удобство эксплуатации

Бензопила Урал 2 Электрон оборудована высокими удобными ручками-держаками, позволяющими работать в разогнутой позе и под толстым снежным покровом. Рама инструмента и держак снабжены уменьшающими вибрацию шарнирами и пружинным узлами для безопасной работы оператора. Агрегат сохраняет рабочее состояние в диапазоне высоких и низких температур. Высокая мощность двигателя ускоряет рабочий процесс.

Бензопила МП-5 «Урал-2Т Электрон»

Агрегат под названием МП-5 «Урал-2Т Электрон» представляет собой бензомоторную пилу для работы по валке и раскряжевке деревьев, а также дальнейшей обработки дров.

Технические характеристики:

Вес бензопилы (без стартера в 200 г) – 10,3 кг;
Габариты Д/Ш/В с шиной – 880/455-460/460-560;
Длина шины — 46-55 см;
Ширина (канавка, паз) – 5 мм;
Мощность 3,68 кВт или 5л.с.;
Максимальный расход топлива 632 г/кВт*ч;
Производительность – до 100 см распила за 1 мин;
Производимый звук – 105 дБ;
Топливный бак на 1,6 л;
Заправка: бензин А-72 и моторное масло М-8В;

Несущая рама оборудована виброгасящим устройством в виде шарнирного соединения, прикрепленного к рулю, а сам руль оборудован виброгасящей пружиной. За счет этого руки оператора защищены от сильной вибрации в результате пиления.

Почему «Урал»?

Бензопила «Урал» отличная рабочая лошадка, имеющая ряд преимуществ перед другими моделями: мощная, неприхотливая, производительная и простая в ремонте. Особая возможность распилки вдоль волокон позволяет распускать бревна вдоль, а не только поперек, может послужить ключевым параметром для некоторых задач. Подкупает также цена и всеядность бензопилы «Урал» в вопросе выбора масел и бензины для эксплуатации. Производитель намерен выпустить в свет новые модификации этого агрегата, которые будут оснащены импортными запчастями.

Источник

Инструкция по настройке

Перед работой необходимо удостовериться, что пила пригодна к использованию, соблюсти все правила техники безопасности и осуществить пробный запуск.

Перед произведением запуска нужно ознакомиться с руководством по эксплуатации и правильно собрать прибор. Этот процесс не замет много времени, если следовать указаниям и инструкции. детальнее в статье регулировка карбюратора бензопилы урал. Отклонения от правил проведения этой процедуры вполне может повлечь за собой повреждение системы.

И так, для настройки бензопилы нужно:

Заполнить топливом топливный отсек;
Открыть топливный клапан подачи, надежно прикрыв заслонку воздуха;
Когда заслонка прикрыта, шнур запуска не стоит дергать больше 5 раз, так как чрезмерное усердие попросту спровоцирует перелив топливной смеси. Некоторые модели современного образца очень тихо работают, так что вам нужно будет прислушиваться к запуску двигателя;
После первой «вспышки», необходимо открыть заслонку воздуха;
Затем вновь потяните за стартер и двигатель будет заведен;
Очень аккуратно приоткройте заслонку дросселя (это нужно для выключения быстрого холостого движения);
Во время старта цепной пилки нужно задействовать цепной тормоз.

Инструкции по эксплуатации обслуживанию

Подробная схема сборки и схема процесса эксплуатации бензопилы описана в инструкции. Мы приводим лишь основные правила эксплуатации и технического обслуживания инструмента. Непосредственно после сборки рекомендуем произвести обкатку бензопилы и дать инструменту поработать несколько часов в обычном режиме с сохранением заводской регулировки карбюратора. Позднее можно отрегулировать карбюратор так, как необходимо владельцу.

Правила безопасной работы с бензопилой Урал 2Т Электрон

оберегайте все части тела от повреждений при работе с бензопилой (рекомендуется использовать специальные защитные щитки для правой руки, а также антивибрационные рукавицы, очки или пластиковую цельную маску на всё лицо, наушники для подавления шума);
не курите при работе с бензопилой, курение может стать причиной возгорания;
не допускайте животных или детей к месту, где используется бензопила;
всегда выключайте инструмент, если зрительный контакт с разрезаемой поверхностью невозможен;
применяйте правильное соотношение для смешивания масла и бензина (для бензопил Урал это соотношение составляет 1:25);
своевременно выполняйте техобслуживание инструмента, следите за наличием масла для смазки цепи.

Техническое обслуживание бензопилы

регулярное ТО — после завершения работы и перед началом пиления;
отслеживайте состояние цепи, степень смазывания цепи и полотна, наличие заусенцев на звездочках цепи;
вовремя меняйте топливную смесь, используйте качественное масло, хороший бензин — это продлит срок эксплуатации бензопилы;
регулировку карбюратора рекомендуется выполнить после обкатки инструмента (после первых 5 часов работы) и далее выполнять её по необходимости.

Основные неисправности модели и их устранение

Рассмотрим основные причины, по которым бензопила отказывается работать, а также возможные способы устранения таких проблем.

Бензопила Урал 2Т Электрон не хочет заводиться или начинает глохнуть прямо в процессе работы.

Причина такой неисправности может заключаться в следующем: засор фильтров, некачественное топливо, мало масла, недостаточно смазки на пильном полотне.

Устранение проблемы: очистка фильтров, контроль уровня ГСМ.

Пиление происходит с трудностями, в результате работы бензопилы образуется только мелкая стружка.

Причина: необходима заточка цепи.

Выполните заточку специальным напильником или произведите замену цепи.

Масло для двухтактных двигателей бензопил

Современные бензиновые пилы могут оснащаться 2-тактными или 4-тактными двигателями. У последних масло изначально поступает на детали кривошипно-шатунной группы непосредственно из картера мотора.

В отличие от них у двухтактных заводских двигателей горючее поступает в плоскость, расположенную под поршнем. Для заправки таких бензопил в свежий бензин нужно добавлять моторное масло. Оно смазывает трущиеся детали двигателя, предотвращая их преждевременный износ.

Масло для 2-х тактных двигателей бензопил обязательно должно соответствовать ряду важных параметров:

при сгорании масла должно образовываться минимальное количество золы. Лучше всего, чтобы используемое масло сгорало в полном объеме;
смазочное вещество должно быстро растворяться в бензине;
масло для 2-тактных двигателей должно быть очищено от вредных примесей, которые могут привести к засорам магистралей карбюратора.

Уральская бензопила

Бензопила. Это ручной инструмент, оснащенный двигателем внутреннего сгорания. Рукоятка помогает держать в руках, а шина служит рабочей частью. Довольно мобильный инструмент, поэтому он незаменим как для частного фермерства, так и для лесозаготовок.

Простые бытовые пилы имеют слегка упрощенную конструкцию, что облегчает их использование обычным человеком без опыта. Но условия его эксплуатации мягче. Рабочее время не более 20 часов в месяц. Профессиональные подразделения, такие как Урал, имеют широкий профиль и условия, при которых они могут использоваться гораздо более строго, включая рабочее время.

Изначально уральская бензопила была разработана как узкоспециализированный профессиональный инструмент для лесного вала. Поэтому бензопила «Дружба» ее сестры более известна частному пользователю, в то время как «Урал» используется в основном профессиональными лесорубами. Его производительность обеспечила 80% отечественных рубок. Первая уральская бензопила родилась в 1935 году, а в 2005 году Ф.И. Дзержинский произвел 14 миллионов единиц этого оборудования.

В чем разница между уральской бензопилой и Дружбой

Хотя обе эти пилы во многом похожи, они иметь ряд отличий:

«Урал» имеет более высокую номинальную мощность. 5 лошадиных сил, по сравнению с «Дружбой» имеет всего 4 л.С.
Небольшой вес Urals 11 кг (в Friendship 12.5) делает инструмент более удобным в использовании;
Урал оснащен коробкой передач, способной поворачивать пильную шину на 90 градусов, что значительно облегчает рубку;
Уральские руки, вытянутые до верха, позволяют работать даже при большой толщине снежного слоя. Кроме того, спина оператора практически не разгружена;
Уральская бензопила улучшена гидроклином для рубки деревьев в нужном направлении. Система смазки цепи, которая не была доступна в предыдущей модели, также была представлена.

Автоматическая смазка цепи позволяет работать с очень высокой производительностью. Интересно, что лесорубы подумали сменить механизм распиловки Урала на Стил, получив производительность от такой модификации.

Недостатки уральской бензопилы

Конечно, как и любой агрегат, со всеми его преимуществами, уральская бензопила У него есть свои недостатки:

Сажа из двигателя во время работы инструмента. Даже учитывая довольно высокое расположение рукояток, лесорубу часто приходится дышать не лесными запахами, а ожогами;
Чрезмерно большая сетка воздушного фильтра, в отличие от иностранных брендов. Таким образом, внутренний блок имеет сетку в десятые доли миллиметра, а внешний. В микронах. Этот факт значительно снижает производительность инструмента;
Увеличение доли бензина и масла на 20: 1 по сравнению с импортными моделями, работающими на 50: 1;
Периодические проблемы с выходом из строя коробки передач и заклиниванием двигателя;
Пила не имеет тормозной цепи.

Но среди факторов, которые на первый взгляд кажутся недостатками, можно найти положительные стороны. Например, детали двигателя уральской бензопилы не так тщательно настроены, как у иностранного агрегата. По этой причине мелкий мусор не навреди, жжение внутри.

Профессионал для дома

Уральская бензопила может успешно использоваться как домашний помощник. Он отлично справится с плановой обрезкой деревьев, вырубкой дров, а также при работе с любым деревом. Он может разрезать как поперек волокон, так и вдоль них. Практически никакие погодные условия не пугают этот инструмент, но между 40 и 40 градусами Цельсия. В обслуживании бензопилы нет ничего сложного. Заправка смесью бензина и масла.

READ Самая Лучшая Торцовочная Пила С Протяжкой

Самоделки из бензопилы Урал

Мощности бензомотора цепной пилы Урал достаточно для изготовления различных самоделок. В дальнейшем их можно будет использовать для передвижения и выполнения разных задач на придомовом участке.

Лодочный мотор из бензопилы Урал своими руками

Суть изготовления этой самоделки заключается в сборке прочного каркаса и установке привода, который будет передавать усилие от мотора на гребной винт. Для этого мотор нужно укомплектовать редуктором с подходящим передаточным числом, а также червячной передачей.

Для крепления мотора на лодке потребуется оборудовать его металлической рамой, расположенной под днищем двигателя. При этом топливный бак должен находиться над мотором – таким образом, горючее будет попадать в цилиндр под действием силы тяжести.

При условии правильной сборки изготовитель получит компактный лодочный мотор, который сможет разгонять плавсредство с двумя взрослыми людьми на борту до скорости 20–30 км/ч.

Самодельная пилорама из бензопилы Урал

Пилорама позволит получать гладкие идеально ровные доски и экономить массу времени и сил. Для ее изготовления потребуется сделать каркас в виде удлиненного прямоугольника. Для заготовки досок самодельная пилорама должна быть оборудована направляющей и линейкой, которая будет регулировать толщину досок.

Саму бензопилу Урал нужно закрепить в начале пилорамы. Для этого потребуется идеально ровная платформа. Мотор и шину с цепью нужно предварительно разделить и установить отдельно. Это позволит предотвратить передачу вибрации от ДВС на направляющую и сделать линию распила более ровной.

Мотобур из бензопилы Урал

Это простое приспособление поможет проделать лунки во льду и отверстия в почве. Для этого самоделку потребуется оборудовать понижающим редуктором и прочной металлической штангой, к которой, в виде, спирали, должны быть приварены заостренные лопасти.

Основное преимущество самодельного мотобура заключается в его низком расходе горючего. При условии использования подходящего редуктора, приспособление будет требовать в 2–2,5 раза меньше топлива, чем фирменные модели с аналогичной мощностью.

Снегоход из бензопилы Урал

Эта самоделка поможет преодолеть высокие снежные сугробы и глубокие овраги. Для передвижения снегохода его лучше всего укомплектовать лыжами, расположенными в передней части конструкции, и гусеницами, которые нужно установить в задней ее части. Роль ведущего моста будут играть гусеницы, которые можно сделать из транспортерной ленты.

Двигатель от бензопилы Урал нужно крепить в задней части снегохода. Перед ним должно располагаться водительское сиденье. Передняя часть самоделки должна быть оснащена рулем, на который нужно вынести органы управления и рычаги тормозной системы.

Готовый снегоход сможет развивать скорость порядка 30–40 км/ч, имея на борту двух взрослых людей или 1 водителя и его поклажу.

Инструкция по эксплуатации

Многие предпочитают не терять времени зря на прочтение инструкции по эксплуатации, и приступают к работе не ознакомившись с устройством и правилами работы с ним. Ссылаться на свои знания и многолетний опыт работы – это хорошо, но лучше всего еще раз подтвердить свои практические навыки теоретическим практикумом.

Бензопила Урал профи состоит из следующих элементов: двигателя, муфты сцепления, самого пилильного аппарата, редуктора, стартера и рамы оснащенной удобными рукоятками. Главный производственный узел мотора – это цилиндр, коленвал с шатуном и картер

Немаловажной в данной структуре и охлаждающая система, поршень а также блок питания и зажигания

Инструкция по эксплуатации рассматривает такие аспекты:

Как устроена бензопила;
Основные аспекты работы;
Характерные рекомендации;
Применяемое топливо;
Процесс обкатки;
Подготовление устройства к работе;
Правила повала деревьев;
Качественный уход за данным устройством;
Произведение запуска мотора;
Основные правила техники безопасности.

Неисправности системы смазки и способы их устранения

Основные неисправности системы подачи масла в бензопилу можно разделить на два основных типа: это общие неисправности, присущие всем бензопилам, и отдельные, которые могут варьироваться в зависимости от типа насоса и червячной коробки передач, установленных на конкретной модели. Давайте начнем разбирать неисправности по порядку.

Признаки неисправности системы смазки, проверка ее работоспособности

Цепь бензопилы сухая и имеет бледный оттенок без блеска.
Цепочка растягивается относительно быстро.
Шина очень горячая и может даже частично расплавить краску.
Масло из бака практически не уменьшается.
Эффективность острого сечения цепи

READ Как Выбрать Диски Для Пилы По Дереву

Все эти признаки указывают на то, что процесс смазки происходит ненормально. Чтобы проверить подачу масла в систему смазки, снимите боковую направляющую бензопилы и запустите ее. Далее нужно немного увеличить скорость, следя за концом маслопровода. Если масло попало, скорее всего, этого недостаточно для нормальной смазки, и вам необходимо почистить или заменить фильтр и отрегулировать поток, если это возможно. Если это не происходит, проблема является более серьезной и требует дальнейшей диагностики.

Есть способ проверить подачу масла, не снимая шины. Для этого направьте конец шины в сторону, например, свежесрезанные камни на обрезанной стороне и максимизируйте скорость, стараясь при этом удерживать конец шины на расстоянии не более 10 см от котлеты. Если жирные пятна начинают появляться на его поверхности, то подается масло.

Решение проблем

Как только будет установлено, что масло не подается, дальнейшая диагностика возможна, только если масляная система полностью удалена. Конечно, замена фильтров помогает в некоторых ситуациях, но это очень редко.

Самые распространенные неисправности

Обрыв шланга масла. Иногда это можно найти во время визуального осмотра. Проблема решается заменой неисправной детали.
Отсутствие резьбы на валу масляного насоса поможет заменить его.
Дефектные резьбы на приводе насоса также устраняются путем установки новой детали.
Штопор главного вала отсутствует (актуально для некоторых моделей инструментов, таких как Homelite). Вы можете исправить это, установив штопор, который соответствует диаметру гвоздики, вместо родного штопора, обрезав его до необходимой длины.
Трек блокировки. Его можно удалить продувкой сжатым воздухом или механическим способом с помощью проволоки соответствующего диаметра.
Засорен фильтрующий элемент.
Stihl MS 180, насос которого не отсоединяется, часто забивается. Вы можете попробовать промыть чистым бензином, если это не поможет заменить его.
У китайских бензопил (цыган) очень часто вырезают канавки на главной передаче, по которым она передается на мощность звезды.

Неисправность индивидуальной системы смазки Stihl MS 180

В связи с тем, что Stihl MS 180 является одной из наиболее распространенных моделей бензопил, я бы хотел остановиться на одной из ее неисправностей и описать, как ее устранить, не заменяя детали.
