Как правильно собрать перфоратор Makita

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Makita 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Оснастка перфоратора

Чтобы получить более полное представление о широких возможностях перфоратора, совершим краткий экскурс в мир насадок, которые применяются в работе этого электроинструмента. Основные виды насадок:

• Буры. «Свёрла», предназначенные для бурильных работ по камню и бетону. На конце усилены твердосплавной головкой. Основное предназначение — проведение монтажных работ, крепёж, проводка коммуникаций.
• Коронки (цифенборы). Устройство для вырезания отверстий большого диаметра. Если необходимо сделать отверстие большой глубины, с коронками применяют специальные переходники, позволяющие выдвигать оснастку на нужную длину. Успешно применяются для обработки керамической плитки, в монтаже электрооборудования.
• Зубила. Самая многообразная категория насадок для перфоратора. Различаются размерами, формой, длиной и шириной рабочей поверхности. Бывают зубила в форме пики, в форме плоской лопатки, а также канальные зубила (штроберы), предназначенные для выдалбливания каналов в бетонных или кирпичных стенах. Незаменимый помощник при демонтажных работах (снятие старой плитки, демонтаж стяжки, подгонке и выравнивании кирпичной кладки перед штукатуркой).

Фотогалерея: буры, коронки и зубила

Буры для сверления камня и бетона

Коронки сверлят большие отверстия Зубила режут бетон и долбят канавки

Устанавливаются все виды насадок в SDS+ патрон одинаково, в фиксации используется принцип подвижных зажимных шариков. При правильной установке оснастка может свободно перемещаться по продольной оси, не выпадая при этом из гнезда.

Правила эксплуатации

Перед использованием перфоратора прочитайте прилагаемые инструкции: это позволит избежать многих ошибок в работе. Носить защитные очки, беруши, перчатки. Одежда должна быть застегнута всеми пуговицами, чтобы избежать наматывания ткани на дрель.

Не позволяйте инструменту простаивать, так как это приведет к преждевременному износу механизмов. Если вы работаете с сыпучим материалом, лучше всего делать это в режиме сверления без ударов, чтобы избежать рассеяния. При работе с твердыми материалами используйте жидкостное охлаждение с помощью специальных эмульсий, смазок или машинных масел. Если вам нужно просверлить отверстие с помощью длинного сверла, начните с более короткого сверла соответствующего размера. Чтобы увеличить срок службы расходных материалов, периодически дайте молотку остыть и опустите сеялку в воду или машинное масло. Во время длительной эксплуатации коробка передач перегревается, она должна быть полностью охлаждена. Регулярные периоды отдыха и работы инструмента: 30 минут работы, затем 10 минут отдыха.

READ Какой Шнек Лучше Для Шуруповерта

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Правила эксплуатации и хранения

Перфораторы бытовой серии обычно могут работать непрерывно не более двадцати минут, затем им надо давать перерыв порядка 5–6 минут. Работать такое устройство может не дольше двадцати часов каждую неделю. Все рекомендации по эксплуатации прилагаются в качестве памятки в инструкции, которую перед началом работы следует внимательно прочитать.

Вот выдержки:

• рабочее место должно быть хорошо освещённым;
• нельзя работать в помещениях, где присутствуют взрывоопасные, воспламеняющиеся материалы;
• дети должны находиться в удалении от работающего агрегата;
• во время работы нельзя отвлекаться на другие дела;
• перед началом процесса эксплуатации следует проверять сетевой шнур и смазку редуктора;
• если перфоратор имеет двойную изоляцию, то его нельзя соединять с третьим проводом, который заземлён;
• если агрегат имеет двойную изоляцию, то его в обязательном порядке следует соединять с розеткой заземлённым проводом;
• при работе перфоратора не должно быть контактов с трубами, радиаторами, холодильниками и т. п.;

• если работа происходит в помещениях с повышенной влажностью, то должен присутствовать прерыватель: он отсоединяет питание перфоратора от электрической сети;
• в помещениях с повышенной влажностью следует обязательно использовать резиновые перчатки и обувь;
• влага не должна попадать на перфоратор;
• электрический шнур должен быть вдали от масляных жидкостей или движущихся узлов;
• работать в состоянии алкогольного опьянения категорически возбраняется;
• длинные волосы, свободная одежда могут стать причиной травм, следует заранее предотвратить попадание одежды или волос в движущиеся узлы агрегата;
• прежде чем начинать работать, следует проверить, что все кнопки находятся в режиме OFF (выключено);
• при окончании отладки бура, следует убрать все дополнительные устройства с поверхности самого перфоратора;

• во время работы с перфоратором необходимо занять устойчивое положение;
• обязательно следует использовать очки, перчатки, респиратор;
• специальная обувь и каска также должны применяться при выполнении соответствующих работ;
• по мере необходимости следует обязательно применять при работе зажимы, струбцины, тиски;
• перфоратор не должен работать с перегрузкой — это приводит к поломке прибора;
• если на перфораторе сломалась клавиша ON/OFF, то работать с ним запрещено;
• при отладке режима эксплуатации, следует отключить агрегат от электропитания;
• профилактический ремонт должен проводиться своевременно;

• следует регулярно делать профосмотр агрегата, проверяя его на предмет деформаций или других поломок;
• узлы от других перфораторов могут быть травмоопасны по причине их несоответствия;
• работы по ремонту перфоратора должны проводиться только в специализированном сервисном центре;
• все насадки, расходники для перфоратора должны быть «родными»;
• чистка пластмассовых поверхностей агрессивными химическими веществами ведёт к их порче;
• регулярно следует проверять наличие смазки в агрегате: для этого рекомендуется открывать крышку на корпусе перфоратора;
• начиная работать с буром, всегда следует промазывать его хвостовой конец;

• нельзя ни под каким видом использовать коронки вместо бура;
• прежде чем долбить какую-либо стену (бетон, кирпич) агрегат должен пару минут проработать на холостом ходу;
• при работе нельзя прилагать дополнительные физические усилия — это может привести к перегреву электрического движка перфоратора;
• регулярно следует делать профилактический осмотр свёрл и насадок;
• все отверстия, через которые происходит воздухообмен, должны регулярно очищаться.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

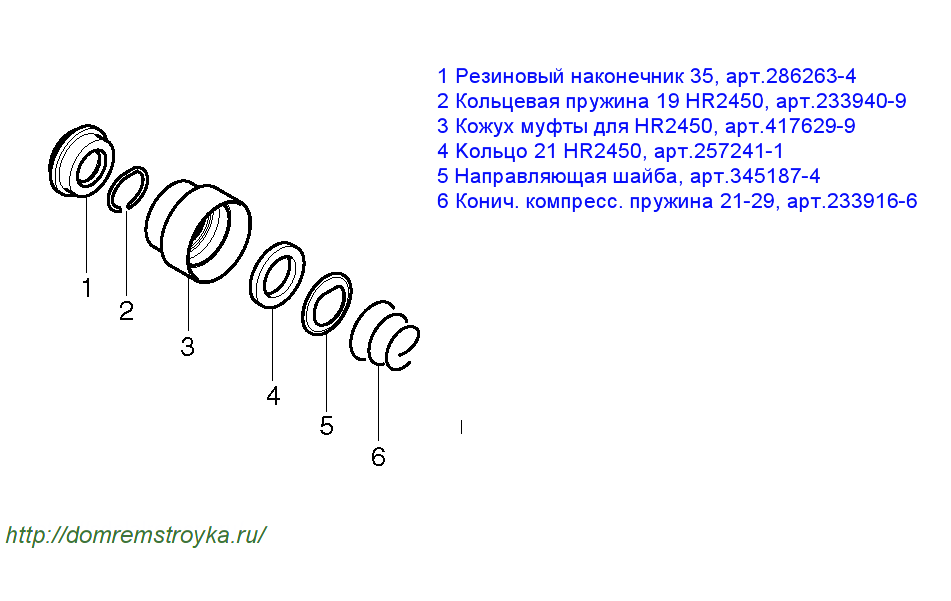

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

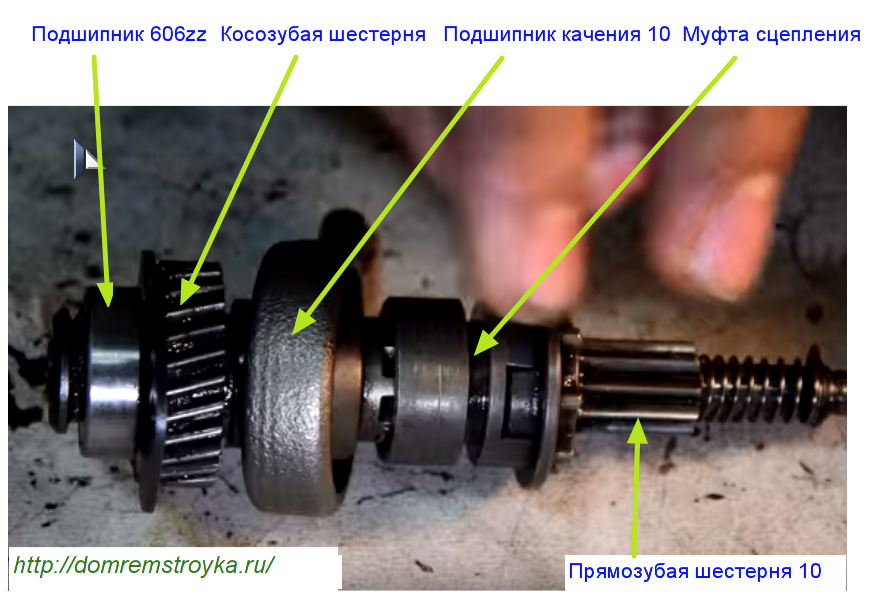

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

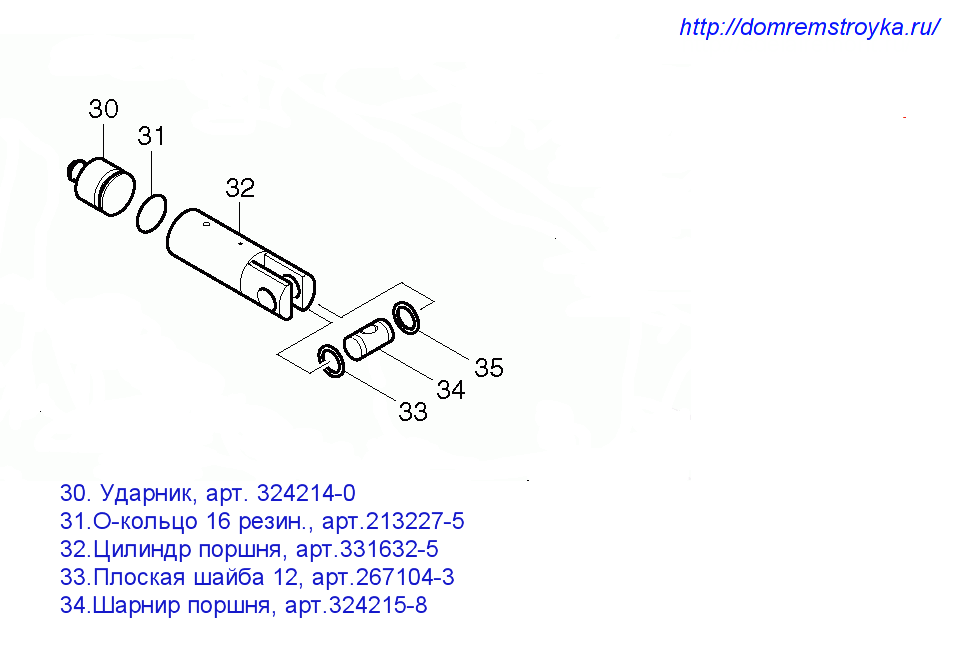

Цилиндр разобранный

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

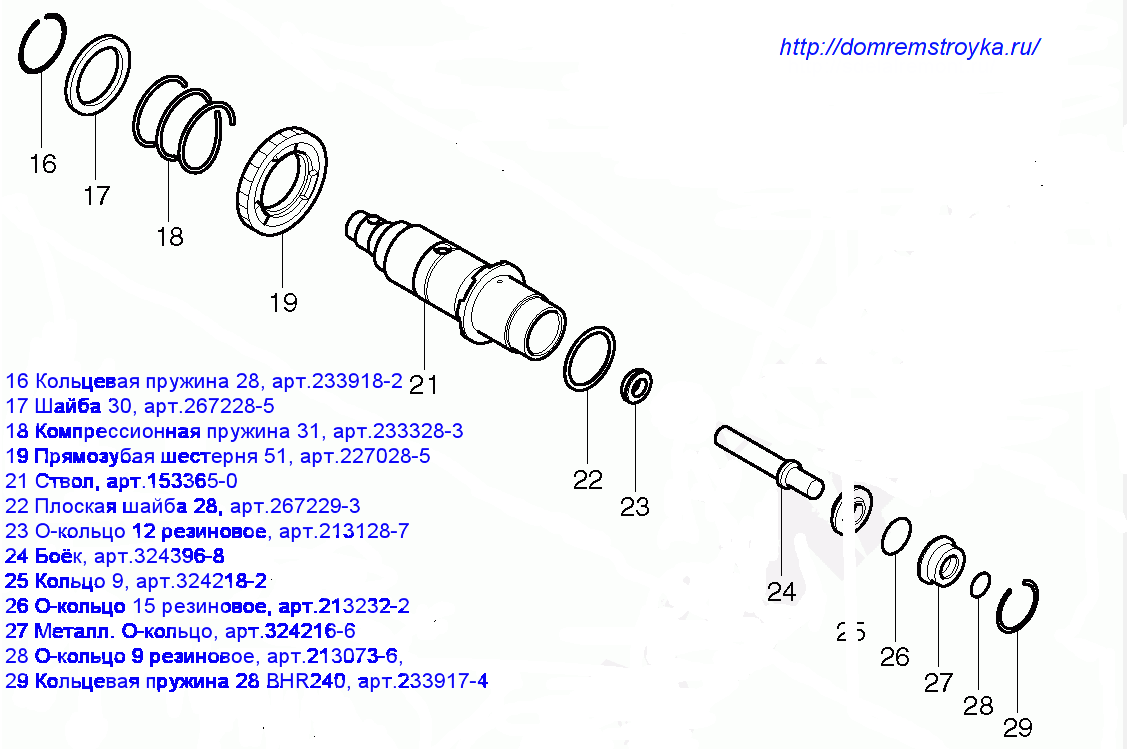

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

1. ротор поз.54;

1. статор поз.59;

1. выключатель TG813TLB-1 поз.68;

1. угольные щетки СВ-419 поз.65;

1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Поэтапно разбираем перфоратор – быстрый поиск поломки

Только представьте, что ваш инструмент вдруг перестает работать или вам срочно нужно заменить неисправную деталь. Самый простой способ. отнести перфоратор в сервисный центр для ремонта, но это требует времени, а значит, на некоторое время остановит вашу работу. Но если вы знаете, как разбирается устройство, вам будет намного проще провести остальную работу. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

• Приступаем к работе, начиная с верхнего блока: сначала снимается резиновый наконечник, затем шайба, пружина, концы шарика.
• После того, как вы сняли шар, откручиваем винты, удерживающие корпус, снимаем крышку на ручке, если есть, и в последнюю очередь отсоединяем провода статора.
• Снятие щеткодержателя.
• Следующим шагом будет разделение коробки передач и корпуса до образования зазора. Именно через него мы извлечем переключатель.
• После этого корпус пуансона ставится вертикально, с помощью тисков он фиксируется, а все его детали аккуратно снимаются с устройства.

Какая бы поломка вас не ожидала, почистите корпус. иногда именно грязь и пыль мешают нормально работать устройству.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Makita 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Makita 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Быстрозажимной патрон «Макита»

Таковой патрон применяется для зажима биты с цилиндрическим хвостовиком. Такой патрон отличает легкость установки. Он устанавливается практически одним движением руки. Применяется для сверл поперечником от 1-го до 10 мм. Это подвижный элемент конструкции в инструменте, потому он нередко ломается. Чтоб его разобрать, требуется прочесть советы, описанные сначала статьи, по разборке патрона с помощью шестигранного ключа и крестовой отвертки. Стоимость этого изделия составляет около 20 у. е.

Материал данной статьи вышел большим. Тут мы обрисовали нашему клиенту остается вероятные задачи, возникающие при эксплуатации шуруповертов конторы «Макита», поведали, как их убрать своими руками, раздельно побеседовали о различных конструктивных элементах, составляющих базу хоть какого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Возлагаем надежды, что информация будет для вас полезной.

Читать также: Как сделать жидкую канифоль для пайки

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Стоит ли ремонтировать перфоратор своими руками или лучше отдать в сервис

Стоит ли самостоятельно отремонтировать устройство или обратиться в сервисный центр? Этот вопрос интересует многих людей. При желании можно легко справиться с проблемами в домашних условиях, заменив при этом необходимые детали. Не всегда специалисты сервиса исправят ошибку быстро, а заплатить придется немало.

В некоторых случаях в сервисах проводят замену только на лицензионные детали, которые также стоят немало, поэтому придется «раскошелится». Лучше всего изначально самостоятельно проверить прибор полностью, и только в случае невозможности сделать все своими руками, посетить сервисный центр.

Перфоратор Макита — отличное устройство для работы в домашних условиях. При необходимости можно самостоятельно справиться с возникающими проблемами, разбирать его и заменить необходимые детали.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

• Как рассчитать, сколько кубов бетона нужно на фундамент?
• Как правильно сделать внутренние перегородки в деревянном доме

—>

Источник

Ремонт механической части перфоратора Makita 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемногоУстановите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической частиОн черного цвета.При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.из внутреннего корпуса поз.49, арт.153687-8.
