Устройство и принципы работы
Любое лазерное устройство состоит из следующих узлов:
- источника энергии;
- рабочего органа, продуцирующего энергию;
- оптоусилителя, оптоволоконного лазера, системы зеркал, усиливающих излучение рабочего органа.
Лазерным лучом точечно создается нагрев и плавление материала, а после продолжительного воздействия — его испарение. В результате шов выходит с неровным краем, испаряющийся материал осаждается на оптике, что сокращается срок ее эксплуатации.
Для получения ровных тонких швов и удаления паров используют технику выдувания инертными газами или сжатым воздухом продуктов расплава из зоны воздействия лазера.
Заводские модели лазеров, оборудованные высококлассными материалами, могут обеспечить хороший показатель углублений. Но для бытового использования у них слишком высокая цена.
Модели, изготовленные в домашних условиях, способны врезаться в металл на глубину 1-3 см. Этого хватит, чтобы изготовить, например, детали для декорирования ворот или заборов.
Лазерная резка металла
В зависимости от используемой технологии резаки бывают 3-х видов:
- Твердотельные. Компактны и удобны в использовании. Активный элемент – кристалл полупроводника. У моделей с малой мощностью вполне доступная цена.
- Волоконные. В качестве элемента излучения и накачки используется стекловолокно. Достоинствами волоконных лазерных резаков являются высокий КПД (до 40%), длительный срок эксплуатации и компактность. Так как при работе выделяется мало тепла, нет нужды в установке системы охлаждения. Можно изготавливать модульные конструкции, позволяющие объединять мощности нескольких головок. Излучение транслируется по гибкому оптоволокну. Производительность таких моделей выше твердотельных, но их стоимость дороже.

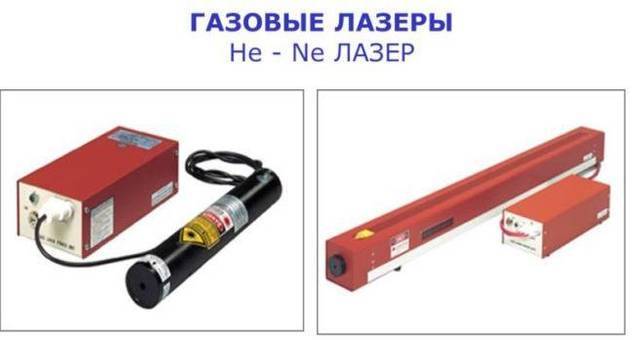

- Газовые. Это недорогие, но мощные излучатели, основанные на использовании химических свойств газа (азота, углекислого газа, гелия). С их помощью можно варить и резать стекло, резину, полимеры и металлы с очень высоким уровнем теплопроводности.
Это интересно: Самодельный гриндер – делаем ленточно-шлифовальный станок своими руками
2 Оборудование
Лазерная резка фанеры выполняется на специальных станках, которые имеют достаточную мощность газового лазера и управляются при помощи специально созданных программ.
Все остальное происходит автоматически с максимально эффективным и быстрым результатом.
Для улучшения качества прорезанных лазером краев изделия применяются чиллеры, которые охлаждают колбы с газом, о также системы обдува, убирающие отходы, возникающие при горении древесины и охлаждающие обрабатываемую поверхность.
Таким образом убирается эффект обугливания и ненужного потемнения краев по разрезу.
Станок с ЧПУ для лазерной резки фанеры
Лазерные станки сделанные своими руками не столь эффективны в работе, так как имеют недостаточную мощность и у них, как правило, отсутствует качественные обдув и охлаждение. Кроме того, управление движением лазера по намеченной линии происходит вручную, что не гарантирует точности прохождения луча по заданной траектории.
2.1 Самодельное устройство
Как это ни странно, но практически у каждого в доме есть свой собственный лазер.
Правда такое приспособление имеет небольшую мощность, поэтому использовать его можно лишь при работе с фанерой небольшой толщины, так как за один проход материал прожигается всего на 0,01-0,02 мм.
Но в изготовлении деревянных изделий им вполне можно пользоваться, при работе своими руками, особенно если есть необходимость просто нанести на поверхность определенный узор или рисунок.
2.2 Процесс резки
Осуществляется при помощи газовой трубки, в состав которой входят оксид углерода, азот и гелий.
Рабочая мощность направленной струи газа составляет порядка 20 Вт. При подаче на трубку электрической искры, появляется монохромное излучение, которое, проходя через систему зеркал, собирается в световой пучок (луч) легко разрезающий деревянный материал.

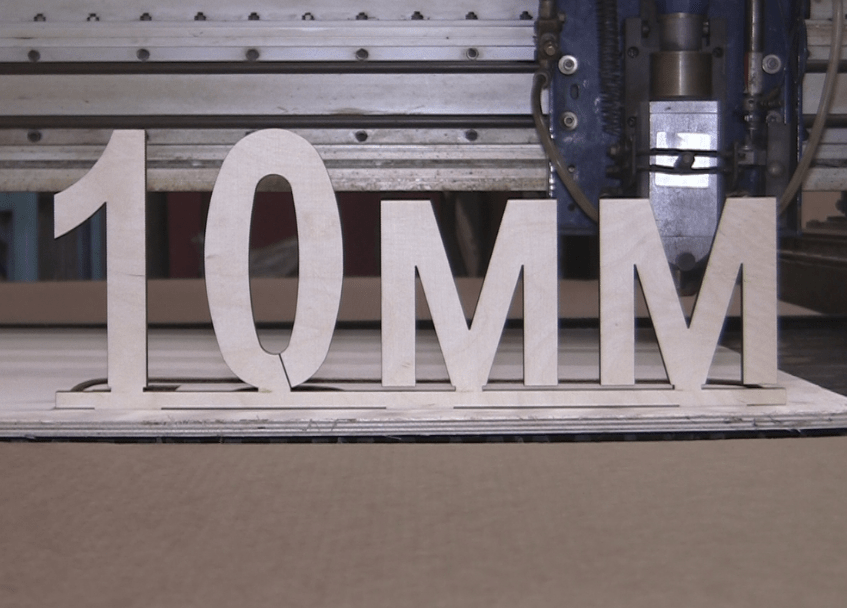

Процесс лазерной резки фанеры
В обязательном порядке должен присутствовать охладитель для трубки, так как ее оболочка сильно нагревается. Эффективное охлаждение можно обеспечить, создав своими руками, дополнительный объем вокруг трубки, в котором будет циркулировать охлаждающая жидкость.
Для создания такой системы потребуется электронасос и емкость (резервуар) на 80-100 литров. В качестве охладителя используется фреон.
Для стабильной работы устройства желательно установить отдельный трансформатор, который будет обеспечивать лазер необходимой энергией.
2.4 Профессиональный уровень работ
Если появилась идея, а своими руками, без профессионального оборудования, ее не выполнить, то лучше всего обратиться к специалистам, имеющим лазерный станок высокого уровня.
На сегодняшний день существует достаточно много компаний, фирм, предприятий, который с удовольствием возьмутся за фигурную резку фанеры по вашему эскизу или готовому файлу в графической программе.
Стоимость выполнения заказа определяется по толщине материала и общей длине разреза (в погонных метрах). Сложность конфигурации изделия при этом никак не учитывается, так как запрограммированному лазеру все равно как резать — по прямой линии или зигзагами, закруглениями, отдельными отверстиями и т.д.
Пример использования готовых изделий из фанеры для декорирования радиаторной ниши
Для склеивания отдельных слоев в ней использована карбамидная смола, у которой термостойкость гораздо ниже, чем у фенольной смолы или бакелитового лака.
За счет этого сопротивление материала тепловому воздействию слабее и на изготовление определенного изделия требуется гораздо меньше временных и энергетических затрат.
Резка на фрезерных станках с чпу:
Фрезерные станки выполняют работу при помощи фрезы (режущего инструмента). Программное управление направляет инструмент и обеспечивает глубину воздействия на материал. Тем самым создается рельефная поверхность, либо узор.
Резка на фрезерных станках — выполняется предельно быстро, точно, аккуратно, не оставляет обуглившихся краев, позволяет делать фаску, предоставляет широкеи возможности при обработке материала.
Еще больше преимуществ перечислены в статье: Фигурная резка.
Также станок с режущей фрезой позволяет выполнять предельно точный раскрой фанеры.
Поэтому для серьезной работы по фанере, например, украшения ажурными элементами из фанеры какого-то здания, созданя крупных рекламных элементов и т.д., лучше обращаться в специальную мастерскую к опытным специалистам, впыолняющим фрезеровку материала на станках с числовым программным управлением. Стоит отметить, что услуги данного рода не отличаются высокой стоимостью и вполне по карману каждому. Поэтому украшение беседки, веранды и т. п. Обойдется совсем не дорого. Цена фрезерной резки зависит от вида материала, его плотности, сложности обрабатываемого узора и площади. А готовый результат будет только радовать!
Поэтому, учитывая все вышесказанное, лучше обратиться к компании, серьезно занимающейся данной деятельностью и имеющей немалый опыт. Тогда вам подскажут на каком станке и какие работы лучше выполнять с тем или иным материалом
Вы сможете быть уверены в отличном качественном результате в кратчайшие сроки, что очень немаловажно. Все наши услуги перечислены здесь
Звонок по России — бесплатный.
Лазерный модуль для резки фанеры
Основным узлом станка для резки фанеры является лазерный модуль, включающий источник излучения, оптические элементы, блок питания, систему регулировки, управления и охлаждения. Модули различаются по типу лазерной головки. Кроме того, они классифицируются по виду излучения: коллимированные и сфокусированные. В последнем случае луч собирается в точку. В коллимированном исполнении можно получить леску, решетку, окружность. Для резки и гравировки более подходит сфокусированный вариант.
Модули различаются по длине волны. Она может варьироваться в широком диапазоне — от ультрафиолетовой до инфракрасной зоны
В устройствах важно обеспечить стабильность этого параметра. Для этого качественные аппараты имеют систему термостабилизации излучателя
Для подстройки в небольших пределах применяются специальные механизмы.
Лазер 2,1 Вт
Диодный лазер (2,1 Вт) способен разрезать картон и фанеру толщиной до 1–1,2 мм. Обычно его используют для гравировки, но и для резки он пригоден. Наибольший эффект достигается при работе с бумагой и картоном, которые не обугливаются после воздействия луча.
На фото показан готовый лазерный модуль такой мощности — Endurance 2,1. Он обеспечивает гравировку на дереве и фанере со скоростью до 20 мм/с. Может резать лист толщиной 1–2 мм в 5–30 заходов.
Лазер 3,5 Вт
Диодный лазер мощностью 3,5 Вт может резать фанеру толщиной 2–3 мм. При резке многослойной фанеры такой толщины потребуется 20–25 заходов. Программа CNCC LaserAxe может обеспечить скорость порядка 50–150 мм/мин. На фото показана шкатулка, изготовленная на станке с лазером мощностью 3,5 Вт.
Лазер с короткофокусной линзой 5,6 Вт
Лазер мощностью 5,6 Вт гораздо быстрее справляется с резкой фанеры. Он способен раскраивать листы толщиной 3–5 мм. Станок Endurance 5,6 может работать в таком режиме:
- фанера толщиной 3 мм — до 4 заходов на скорости до 250 мм/мин;
- при толщине 4 мм — 8 заходов на скорости до 200 мм/мин;
- при толщине 5 мм — 9–10 заходов на скорости до 100 мм/мин.
При установке такого лазера рекомендуется использовать короткофокусную линзу G-2.
Устройство приспособлений
Собирая аппарат лазерной резки дерева своими руками, следует принимать во внимание особенности устройства. Основные критерии:
- лазер;
- система охлаждения;
- блок управления.
Лазер – главный рабочий элемент. Его головка должна вращаться и передвигаться без ограничений в любом направлении. Для этой цели используется набор деталей — направляющие и специальные каретки;
Система охлаждения – значимый элемент. Исправность его работы во многом определяет качество производимой продукции;
Блок управления или электронный модуль аппарата – контрольный механизм, отслеживающий перемещение лазера. Контролирует дополнительно его мощность.
Сложное устройство станков необходимо для достижения идеальных результатов выполняемой работы
Важно, чтобы введение нужных параметров можно было осуществить с помощью компьютера. Это позволит задавать функционал режимов, особенности рисунков, продолжительность резки
Внимание! Необходимо организовать в помещении, где будет установлен аппарат лазерной резки по дереву хорошую вентиляционную систему. Отвод продуктов сгорания обязателен, так как во время работы образуется большое количество вредных для здоровья испарений
