Настольный токарный станок по металлу

Основные конструктивные элементы

Принципиальные схемы токарного винторезного станка не существенно отличаются друг от друга. Практические все модели, входящие в эту группу, могут использоваться для проведения следующих операций:

Развертывания отверстий.
Выполнения операций по обтачиванию и растачиванию поверхностей. Токарно-винторезный станок имеет устройство, которое позволяет изменять как наружную, так и внутреннюю цилиндрическую поверхность

При этом тело вращения может быть коническим или фасонным.
Рассматривая токарно-винторезные станки и их назначение следует уделить внимание возможности подрезки и обработки торцевых поверхностей.
При установке соответствующей оснастки и режущего инструмента можно выполнять операции, связанные со сверлением и зенкированием.
Многие токарно-винторезные станки имеют технические характеристики, позволяющие проводить нарезание резьбы на самых различных поверхностях.

Основные узлы токарно-винторезного станка

Токарно-винторезный станок может иметь описание с указанием того, для решения каких задач может проводится установка данного оборудования. Несмотря на отношение к одной группе, токарно-винторезные станки по металлу могут иметь различную конструкцию. Практически все модели имеют следующие конструктивные элементы:

Модели токарно-винторезных станков могут быть предназначены для проведения самых различных технологических процессов, но зачастую имеют схожую компоновку. При этом разница заключается в качестве сборки и размерах основных силовых агрегатов.

https://youtube.com/watch?v=o6jnsOUivS0

Назначение токарных мини-станков

По сути, мини-станок — это уменьшенная копия более крупного заводского оборудования. Она подходит для работы с относительно небольшими заготовками, в основном с телами вращения: к таким относятся детали в виде сфер, цилиндров, конусов и так далее. Можно с помощью такого станка и сверлить, вытачивать канавки, нарезать резьбу, подрезать торцы и многое другое. Подойдёт он и для выравнивания поверхности. Его удобно использовать при разнообразных видах работы, а качество зависит лишь от конкретной фирмы и модели.

Приобретя настольный токарный станок, установите его на специальной подставке или просто поставьте на рабочий стол. Однако он может сдвигаться и качаться при выполнении работы, поэтому для устойчивости рекомендуем прикрепить его к поверхности. Это необязательно делать, если у вас есть специальный поддон или рабочие детали небольшие.

Основная масса таких аппаратов используется мастерами в быту, в небольших автомастерских, а также для обучения школьников и студентов токарному делу — в школьных кабинетах труда или в цехах институтов технической направленности. Они славятся высокой функциональностью, при этом не занимая много места и не требуя особенного дополнительного оборудования. Для работы с большими объёмами деталей и в промышленном производстве они, как правило, не подходят.

Тем не менее и на крупных предприятиях возникает необходимость изготовления миниатюрных изделий — например, при производстве часовых механизмов. В таких случаях используются особо точные модели для серийного и мелкосерийного производства. Вот некоторые из них:

  • 1Р103
  • 1Б023
  • 16Т02А
  • Т-28

Разновидности настольных токарных станков

Исполнение настольного токарного станка напрямую зависит от вида материала, который предстоит обрабатывать с его помощью. Прежде чем отдать предпочтение конкретной модели, стоит определить с целью покупки.

ФОТО: rustan.ruКаждая модель настольного токарного станка имеет своё назначение

По дереву

Настольные токарные станки по дереву способны выполнить базовый комплекс операций. В зависимости от перечня специализированных операций их принято делить на:

  • токарно-фрезерные, позволяющие выполнить обработку поверхности и сформировать пазы;
  • токарно-винтовые. Используются для нарезания резьбы и обработки конусовидных заготовок;
  • агрегаты с ЧПУ. Такие настольные токарные станки по дереву работают по заранее заданной программе.

ФОТО: vynckier.bizПодача инструмента осуществляется вручную

По металлу

Настольные токарные станки по металлу делятся на:

  • револьверные. Данный вид отличается характерным способом установки режущего инструмента. Он монтируется в специальный барабан, позволяющий выполнять обработку заготовки без перестройки оборудования;
  • многошпиндельные. Позволяют выполнять обработку заготовок с различными размерами поперечного сечения;
  • агрегаты с ЧПУ. Таким оборудованием управляется специализированная компьютерная система, что значительно ускоряет выполнение операций и повышает их качество;
  • винторезные. Позволяют выполнять расширенный перечень операций.

ФОТО: stankivisprom.ruКонструктивное исполнение может отличаться

Классификация токарного оборудования

Система классификации для данного вида оборудования создана ещё в СССР. Согласно этим правилам, станки – агрегаты, обрабатывающие заготовки из металла, представляющие первую категорию. Любое приспособление из данной группы способно представлять одну из следующих групп:

  1. Устройства со специальным назначением.
  2. Станки специального назначения, обычного и автоматического типа.
  3. Агрегаты для полировки, с резцами.
  4. Лобовые и винторезные типы оборудования.
  5. Модели «карусельной» системы.
  6. Станки, отрезающие материал.
  7. Разновидность под названием «револьвер».
  8. Установки с большим количеством шпинделей, автоматические полностью или наполовину.
  9. Агрегаты токарного типа, где шпиндель – один. Автоматические на половину, полностью.

Следующие разновидности выделяются в зависимости от точности обработки:

  • П – повышенный уровень.
  • А – высокий показатель точности.
  • Н – нормальный показатель.
  • В – точность высокого уровня.
  • С – точность особой категории.

От той или иной категории зависят определённые технические характеристики. Кроме того, легче становится определить подходящую сферу применения. Маркировка приспособлений так же помогает узнать о том, какие параметры характерны для той или иной модели. Такие обозначения могут состоять из следующих компонентов:

  1. При использовании единицы в качестве начальной формы. Она показывает, что покупатель имеет дело с токарным станком, а не каким-либо другим.
  2. Далее идёт число, обозначающее принадлежность к тому или иному типу моделей.
  3. Центры приспособления имеют разную высоту, обозначаемую третьими и четвёртыми цифрами.

Маркировка агрегатов может содержать и обозначения в виде букв. Они используются, чтобы сообщить о тех или иных конструктивных особенностях. Это касается следующих параметров:

  • Оснащённость системой ЧПУ.
  • Используемую модификацию.
  • Верность выполнения операций.
  • Насколько автоматизированы действия?

Буква «И» – для обозначения приборов с винторезами. «П» – для точности высокого уровня. Такие модели снабжены центрами на высоте до значения примерно в 110 миллиметров. Фото изделий так же помогает понять, что именно перед нами находится.

Устройство и принцип работы токарного комбинированного станка

Рассмотрим детально, из чего состоит и как работает токарный комбинированный станок на примере одного из популярных сегодня брендов PROMA SKF-800.

Рисунок 1. Комбинированный токарный станок PROMA SKF-800.

Рассматриваемый станок состоит из следующих основных элементов.

  1. Станина. Здесь применена современная компоновка станков, в которой станина не является отдельной частью, служащей лишь для опоры. Помимо функции основания станка станина служит направляющей для перемещения подвижных частей.
  2. Передняя стойка. Включает в себя множество элементов. На стойке находится передняя бабка токарной части станка, коробка скоростей, приводной электродвигатель, сверлильная головка, а также различные рычаги управления.
  3. Электрический шкаф. Вмещает электроаппаратуру станка. В нем находятся реле, предохранительные элементы, электрические схемы управления скоростями вращения и подач. Имеются основные управляющие кнопки пуска и остановки, а также аварийного отключения питания станка.
  4. Фартук. Служит для перемещения суппорта с резцедержателем по направляющим станины в продольном направлении. Может работать как в режиме автоматической подачи, так и управляться вручную при помощи маховиков.
  5. Суппорт. Находится на фартуке и предназначен для подачи резца непосредственно на обрабатываемую деталь. Способен перемещаться как в продольном, так и в поперечном направлении. Тонкая подача в процессе обработки осуществляется именно при помощи суппорта. Движением фартука выполняется лишь подвод резца к детали.
  6. Каретка с резцедержателями. На этом станке каретка четырехпозиционная, поворотная, с возможностью установки ее под углом к обрабатываемой детали.
  7. Задняя бабка с пинолью. Служит в качестве второй точки для закрепления деталей большой длины. Также может быть держателем для осевого инструмента (сверла, зенкера, развертки или метчика). Для расширения технологических возможностей предусмотрена установка конуса Морзе. Задняя бабка способна передвигаться по направляющим станины. Пиноль также имеет возможность подачи. Подача пиноли осуществляется в ручном режиме при помощи маховика.
  8. Люнет (рис. 2). Служит для промежуточного закрепления детали в том случае, если технология обработки требует этого. Обычно люнет применяется, когда обрабатываемая деталь имеет большую длину и малый диаметр. В этом случае люнет не позволяет заготовке отклоняться от оси вращения под воздействием давления резца. Это обеспечивает требуемую точность обработки.
  9. Сверлильная головка. Благодаря оснащению станка сверлильной головкой он получил к названию приставку «универсальный». Сверлильная головка на конкретной модели станка может проделывать отверстия лишь в плоскости, перпендикулярной оси вращения. На некоторых других модификация подобных станков сверлильная головка может отклоняться от оси вращения для проделывания отверстий, находящихся не в одной плоскости с осью.

Рисунок 2. Люнет.

Такие станки применяются на небольших и средних предприятиях, где производство не поставлено на конвейер, и требуется разноплановое использование металлорежущих приспособлений. Комбинированные станки часто используются на ремонтных производствах, где каждый случай ремонта индивидуален.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

Классификация настольных токарных агрегатов

Настольные токарные станки имеют несколько модификаций:

  1. Револьверный. Особенность заключается в способе установки резца. Весь узел помещается в барабан. Появляется возможность вести несколько видов обработки детали без перестройки оборудования.
  2. Винторезный. Предназначен для ведения разнообразных операций.
  3. Многошпиндельный. Операции выполняются с заготовками разного диаметра.
  4. С ЧПУ. Идет подключение компьютерной программы. Без участия человека процесс проходит быстрее и качественнее.

На станке выполняются операции разной сложности — черновая обработка поковок, формирование нужной поверхности, расточка внутренней полости, срезание торцов.

Схемы популярных станков

Как видно по схеме, токарно-винторезные станки стоят на 6 позиции 1 группы. Но встречаются они более часто, чем остальные ввиду их постоянной необходимости на предприятиях и в экспериментальных цехах, специализирующихся на обработке металлических деталей.

Токарно-винторезный 16К20 применяется для выполнения основных токарных работ различной сложности. Базовая модель производится в 4 вариантах. Разница станков в расстоянии между центрами. В различных модификациях этот промежуток может быть 71, 100, 140 и 200 см. Подобное варьирование рабочей длины повлекло за собой и другие конструктивные изменения для упрощения в обработке однотипных по весу, длине или диаметру деталей. На базе 16К20 разрабатывались и другие модели. Их буквенное обозначение указывает на модернизацию базовой модели:

  1. 16К20Г — с выемкой в станине.
  2. 16К25 – облегчённая модель, предназначенная для изготовления деталей из заготовок диаметром до 50 см. Расположение заготовки над станиной — горизонтальное.
  3. 16К20П – имеет повышенный класс точности, благодаря специальным подшипникам.
  4. 16К20Ф3 — с числовым программным управлением.

Видео 16К20Ф3

https://youtube.com/watch?v=ipS4JMXOsTI

На этой основе создаются и другие токарно-винторезные модели для обработки металла. Схема станков общая, но при необходимости она дополняется необходимыми заказчику функциями. На станках, выполненных на основе 16К20 можно обрабатывать металлы разной степени податливости к обработке, в том числе и из закалённого металла. Мощность привода регулируется, при работе с твердыми сплавами возрастают энергетические затраты оборудования.

Больше всего операций по обработке металла выполняется  на токарно-винторезных станках, у которых схема компоновки имеет довольно сложную конструкцию.

Основные узлы токарного станка:

  1. станина;
  2. фартук;
  3. шпиндельная (передняя) бабка;
  4. суппорт;
  5. задняя бабка.

Основные узлы токарно-винторезного станка

На первый взгляд основных деталей немного, но для управления ими, в конструкции токарного оборудования имеется:

  • фрикционная муфта отвечает за вращение шпинделя;
  • вариаторы предназначаются для изменения частоты вращения шпинделя;
  • автоматические выключатели;
  • рукояти, маховики, зажимы для ручного перемещения, закрепления и включения механизмов.

Типы токарных станков отличаются друг от друга по назначению, технических характеристик, компоновке и др.

Обозначение точности

Точность станков по ЭНИМС указывается в названии в конце аббревиатуры кириллическими буквами:

  • Н – указатель нормальной точности;
  • П – говорит о повышенной точности станка;
  • В – обозначает высокую точность;
  • А – обозначение особо высокой точности;
  • С – станок с сверх точности.

Классификация по весу:

  • Лёгкими считаются токарные станки с весом до 1 тонны — (< 1 т);
  • К средним относятся агрегаты от 1 до 10 тонн, в этой категории находятся винторезные — (1-10 т);
  • Тяжёлые – это те станки, масса которых превышает 10 тонн — (>10 т);
  • С весом свыше 100 тонн – это станки уникальные — (>100 т).

В скобках дано обозначение, которое встречается в маркировке станка.

Общая классификация

Классификация металлорежущих станков осуществляется по разным факторам. Это разделения по весу, габаритам, типу, классу точности, степени автоматизации, универсальности. О каждой их групп нужно поговорить более подробно.

Классификация по типам

По типу оборудования выделяется 9 видов установок:

  1. Токарные станки. Занимают примерно 30% от общей массы металлорежущих устройств. Заготовка зажимается в специальном зажиме. Процесс разрезания начинается после установки резцов, которые снимают слой металла под воздействием вращения.
  2. Расточный, сверлильные агрегаты. Занимают 20% от общей массы станков. Детали закрепляются на рабочем столе. Резание происходит за счет вращения шпинделя с со сверлом, зажатым в патроне.
  3. Заточные, шлифовальные, полировальные машины. Занимают 20% от общей массы установок по резанию металлов. Резание металла происходит за счет вращения абразивного материала, которые соприкасается с рабочей поверхностью. От величины абразива зависит скорость обработки.
  4. Устройства для физико-химического резания заготовок. Наименее распространенное оборудование.
  5. Аппараты для обработки резьбы, зубцов. Занимают 6% от массы. Используются для нарезания резьбы, изготовления, заточки шестерней.
  6. Долбежные, протяжные, строгальные машины. Занимают 4% от массы металлорежущего оборудования.
  7. Фрезерные станки. Занимают 15 % от общей массы. Обработка металлических заготовок происходит благодаря вращению фрез разной формы.
  8. Разрезные установки. Используются для разделения арматуры, профилей, уголков.
  9. Машины для выполнения различных операций, связанных с резанием.

Классификация по универсальности

Отдельное разделение металлорежущих станков — по их универсальности. Выделяется две группы:

  1. Установки узконаправленного профиля. Используются для выполнения одной определенной технологической операции.
  2. Универсальные агрегаты. Представляют собой крупногабаритные конструкции, которые предназначены для выполнения различных технологических операций.

Классификация по степени точности

По точности металлорежущие машины бывают нескольких видов, каждый из которых имеет свою маркировку:

  1. Повышенная — обозначается буквой П.
  2. Нормальное — обозначение Н.
  3. Высокая — обозначается буквой В.
  4. Особо высокая — обозначение А.
  5. Наиболее высокая точность — обозначается буквой С.

Чтобы использовать агрегаты с маркировкой В, А, С, требуется заранее подготовить помещение. В нем должен поддерживаться постоянный температурный режим, уровень влажности.

Классификация по степени автоматизации

По степени автоматизации выделяют такие типы металлорежущих станков:

  1. Модели с ручным управлением. Рабочему нужно убирать, подготавливать заготовки, настраивать все подвижные элементы самостоятельно, координировать рабочий процесс.
  2. Полуавтоматические машины. Рабочему требуется менять детали самостоятельно, включать, выключать подвижные механизмы.
  3. Автоматы — агрегаты, которые выполняют обработку заготовок самостоятельно. Используются при серийном производстве.
  4. Оборудование с ЧПУ. Оператор задает требуемый алгоритм через программу. Подвижные механизмы работают самостоятельно, подбирают оптимальные режимы, загружают, выгружают детали.

Станки с ЧПУ постепенно вытесняют другие установки, благодаря высокой точности обработки, повышенной производительности.


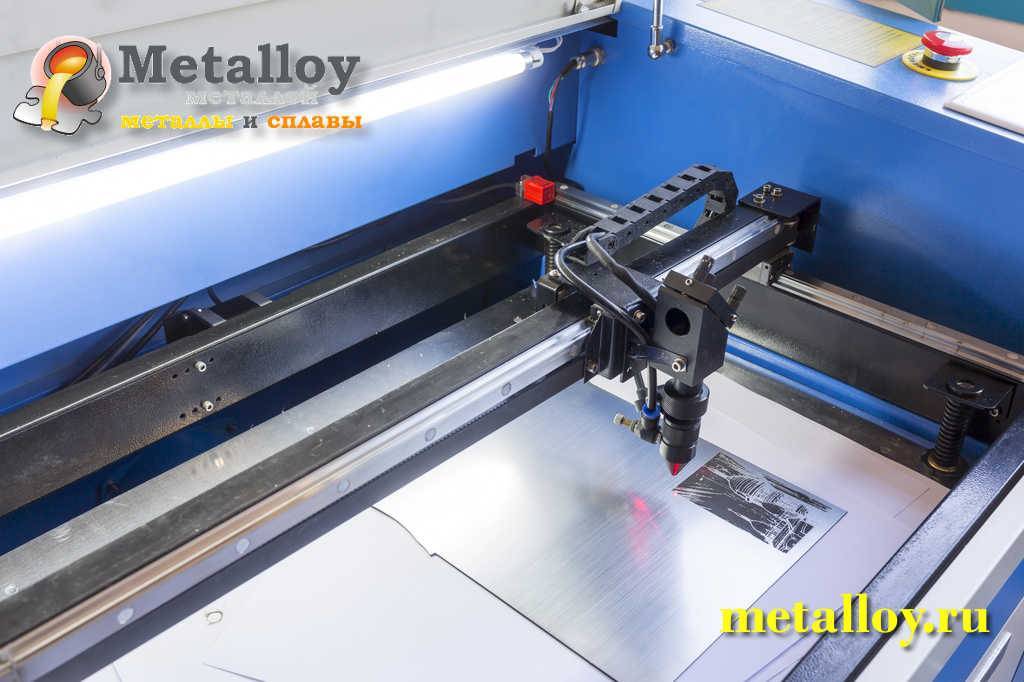

Металлорежущий автоматический станок

Классификация по массе

Промышленные металлорежущие машины разделяются по массе. Выделяют:

  1. Легкие — конструкции весят до 1000 кг.
  2. Средние — масса начинается от 1 тонны, заканчивается 10 тоннами.
  3. Крупные — масса от 16 до 30 тонн.
  4. Тяжелые — масса от 30 до 100 тонн.
  5. Сверхтяжелые — конструкции весят более 100 тонн.

Обозначения указываются в техническом паспорте.

Технические требования и техника безопасности

Перед тем, как установить токарный станок, ознакомьтесь с техническими требованиями к нему и, прежде всего, с электротехническими.

Познакомьтесь с техникой безопасности при работе на токарном станке в гараже.

Она состоит из:

Общих требований: не отвлекаться от работы; ограничивать включение станка во время ремонта плакатом; обеспечить исправность двигателя и его ограждение; надёжное закрепление деталей; запрет работать в перчатках или рукавицах; использовать исправную деревянную решётку.
Требований перед работой: правильно одеть рабочую одежду с головным убором; возможно подключение станка только в исправном состоянии; подготовить весь инструмент; убедиться в его исправности.
Требования во время работы: действовать согласно указаниям; устанавливать и снимать режущие инструменты при полной остановке двигателя; обязательное наличие кожуха на сменных шестернях4 действия со стружкой производить с осторожностью и с применением специального крючка.
Требования после работы: выключения двигателя; приведение рабочего места в порядок; уборка инструмента.

Внимание! Токарный двигатель должен быть выключен, если:

  • временно прекращена работа;
  • отключили электроэнергию;
  • обнаружилась неисправность;
  • необходима чистка, смазка или уборка оборудования;
  • необходимо измерить, снять или установить деталь.

Типовой блок управления

Рассматривая современный универсальный токарно-винторезный станок следует уделить внимание блоку управления. Для указания основных параметров обработки устанавливаются рычаги и рукоятки, кнопки и другие блоки управления

К основным особенностям отнесем следующие моменты:

  1. Как правило, устанавливается рукоятка для указания количества оборотов. Универсальный токарно-винторезный современный станок может изменять данный показатель, который выбирают в зависимости от требуемых режимов резания.
  2. Токарно-винторезный станок имеет устройство, позволяющее образовывать резьбовую поверхность. Ее параметры устанавливаются при помощи специального блока управления. Не стоит забывать о том, что некоторые параметры можно задать исключительно путем установки требующихся сменных колес.
  3. Есть и рукоятки, которые позволяют управлять суппортом. Токарно-винторезные станки имеют основные узлы, которые позволяют обеспечивать механическую подачу для быстрой установки позиции и обработки с неизменяемым показателем скорости перемещения.

Органы управления токарно-винторезных станков на примере модели 16К20

Токарно-винторезный станок с ЧПУ имеет более сложную компоновку. Это связано с тем, что подобное оборудование может работать без вмешательства оператора на промежуточных этапах.

Выбор подходящей модели для домашней мастерской

Подбор настольного токарного станка – дело ответственное. Избежать проблем, возникающих в процессе эксплуатации приобретенного оборудования, помогут следующие рекомендации.

  • Перед покупкой требуется сопоставить количество необходимых функций со стандартными возможностями станка. Возможно, придется приобретать дополнительные комплектующие детали и инструменты.
  • Немаловажным пунктом является сопоставление размеров и формы заготовок, диаметра их обточек. От данных параметров зависит расстояние до суппорта.
  • Рекомендуется учитывать совпадение требуемой точности предполагаемых операций с функциональными возможностями устройства.
  • Учитываются планируемые масштабы работ и частота их проведения.

Одним из важных пунктов при подборе настольного станка является изучение конструкционных особенностей, позволяющих установить дополнительные приспособления. Они могут не входить в стандартный комплект устройства. В таком случае требуемые узлы приобретаются отдельно по заказу клиента.

Технические характеристики

Выбор токарного станка не проводится без изучения ее технических характеристик. Значение имеют следующие параметры.

  • Вес и место расположения. Не стоит приобретать самый тяжелый станок. Это не гарантирует точность работ. В приоритете постоянное расположение оборудования. Если предполагаются частые перемещения с места на место, рекомендуются модели весом до 45 килограммов.
  • Рабочее напряжение. Помимо устройств с однофазной сетью, выпускаются станки, требующие напряжения в 380 B.
  • Мощность. Данный параметр зависит от того, какие материалы придется обрабатывать. Для решения большинства задач достаточно 400 Вт.
  • Скорость. От нее зависит оперативность выполняемых операций. Рекомендуется уточнить, с какой скоростью будет вращаться вал со шпинделем и можно ли её регулировать.
  • Наличие реверса шпинделя. Если нужно поменять сторону вращения детали не придется менять положение ремня.
  • Цена деления лимба подачи. Чем меньше деление шкалы, тем точнее проходит корректировка движение резца.
  • Расстояние между передней и задней бабкой. Данный параметр указывает, какая длина обрабатываемых деталей допускается на используемом устройстве.
  • Диаметр пиноли. Чем больше его величина, тем меньше вибрирует деталь во время работы.

Приобретение б/у оборудования

Сэкономить финансы поможет покупка станка б/у. Избежать проблем помогут следующие рекомендации:

Обязательно потребуйте техническую документацию, прилагаемую производителем

Если таковая отсутствует, лучше отказаться от покупки.
Проверьте работу станка и протестируйте его функциональные возможности во всех режимах.
Убедитесь в наличии комплектующих узлов, указанных в техническом паспорте.
Обратите внимание на люфты подвижных деталей. Зазоры должны соответствовать характеристикам, указанным производителем.
Проверьте вращение шпинделя

Убедитесь, что обработка ведется с точностью, заявленной в техническом документе.

Классификация токарных агрегатов

Токарные установки создавались для обработки заготовок, имеющих цилиндрическую форму.

Такая форма придается детали в результате обработки наружной поверхности. Операция в этом случае называется точением.

Для того чтобы обработать внутреннюю поверхность, выполняется расточка.

В производственных циклах используются токарные агрегаты следующих типов:

  • револьверный;
  • винторезный;
  • многошпиндельный;
  • фрезерный
  • с ЧПУ.

Для мелкосерийного и штучного производства по металлу принято использовать мини токарный станок «Универсал».

Мини установки этой серии созданы специально для использования в индивидуальном и мелкосерийном производстве.

При необходимости создать полноценное предприятие по обработке металлических изделий, приходится использовать агрегаты разного профиля и назначения, в том числе отлично справляется с заданием фрезерный станок.

Китайский револьверный станок с ЧПУ используется в реализации самых сложных проектов.

Видео:

Однако настольного варианта должной производительности и надежности на рынке пока нет. Токарно-винторезный станок обладает широкими функциональными возможностями.

В настоящее время такие механизмы успешно производятся своими руками.

Однако приходится констатировать, что по своей надежности и долговечности они не могут конкурировать с экземплярами заводского производства.

Настольный токарно-винторезный станок

Действующая модель экономики стимулирует становление и развитие предприятий малого бизнеса.

В дополнение к этому, определенное число людей занимается народными ремеслами и таким мастерам очень часто нужен настольный станок

по металлу.

Токарно-винторезный агрегат в такой ситуации получил высокую оценку мастеров. Мини станок этого типа выпускается компаниями, штаб-квартиры которых находятся в разных государствах.

При выборе конкретной модели нужно обращать внимание на бренд, под которым произведен агрегат. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:

  • обточка и расточка поверхностей;
  • развертка отверстий;
  • обработка торцевых поверхностей;
  • нарезка резьбы;
  • зенкерование;
  • сверление.

Настольный прецизионный мини токарно-винторезный станок принято считать одним из основных в производстве механических и электронных часов.

Производство измерительных приборов требует применения высокоточного оборудования.

Видео:

Токарно-винторезный станок здесь используется при обработке миниатюрных валов и втулок.

Настольный фрезерный станок с ЧПУ изготавливает корпусные детали.

Токарные станки серии «Универсал»

При знакомстве с линейкой настольных токарных станков «Универсал», следует обратить внимание на многофункциональность конкретной модели

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В

Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В. Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской

В процессе работы станок практически не шумит

Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит

Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит.

Мини станок «Универсал» используется для выполнения следующих технологических операций:

  • расточка;
  • распиловка;
  • сверление;
  • шлифование;
  • фрезерование.

Третья модель агрегата «Универсал» оснащена функцией, которая позволяет изменить движение суппорта, не останавливая вращение шпинделя.

Плюс к этому на станке можно выполнять обработку заготовок с высокой точностью. В частности по параметрам шероховатости, некруглости и конусности.

Предельный диаметр заготовки, которую можно обработать на станке «Универсал», составляет от 90 до 150 мм.

В первом случае заготовка устанавливается над станиной, во втором – над суппортом.

Лучшие токарные станки для мастерской

Для небольшой мастерской требуется станок компактного размера, но при этом с широким диапазоном функций и хорошей мощностью — ведь заказы могут быть самые разные.

Примеры подходящих моделей:

  • JET BD-920. 120 тысяч рублей. Производится в Швейцарии. Качественно работает с мелкими элементами. Люфт суппорта отсутствует, гайка фиксируется очень плотно, что удобно при обработке мягких металлов. Мощность двигателя 0,97 кВт, потребляет 550 Вт.
  • FDB MASCHINEN TURNER 320 X 1000 S. 260 тысяч рублей. Производится в Германии. Показывает очень высокую точность обработки деталей, однако само устройство тяжелое и массивное — весит 650 кг. Это можно назвать и достоинством, так как за счет большого веса вибрации минимальны, станок стоит на полу как влитой.
  • ZENITECH MD250-550 VARIO. 140 тысяч рублей. Производится в России. Обладает стильным дизайном, которым и привлекает многих покупателей. Качество обработки тоже находится на высоте. Мощность 1,1 кВт. Скорость вращения шпинделя отображается на специальном дисплее, поэтому ее удобно отслеживать.
  • ТВ-9 «РУСТАН». 470 тысяч рублей. Производится в России. Функциональный представитель рейтинга, отличающийся высоким качеством сборки и работы каждого узла. Оснащен цангой, патроном, центрами, поэтому позволяет выполнять самый широкий спектр работ. Для большего удобства ТВ-9 можно оснастить светодиодным станочным светильником.

Эксплуатация

Чтобы безопасно эксплуатировать металлорежущий станок, нужно соблюдать правила безопасности, учитывать некоторые особенности:

  1. Работать используя защитную экипировку, очки, наушники, перчатки.
  2. Проверять целостность оснастки (сверл, фрез, резцов, абразива) перед запуском установки.
  3. Охлаждать рабочую зону. Для этого может использоваться вода или масло.
  4. Очищать конструкцию от металлической стружки после проведения работ.
  5. Смазывать подвижные элементы минимум 2 раза в месяц.

Нельзя работать на машинах, которые издают посторонние шумы, с отсутствующими креплениями, оголенными проводами.

Металлорежущие станки объединяют в себя различные установок, которые используются для обработки металла. Они разделяются по разным факторам, имеют определенную маркировку. Научившись читать цифры с буквами, указанными на корпусе оборудования, можно узнавать много информации без прочтения описания или технического паспорта.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
