Стопорная шайба

Пружинная шайба

Информация в этой статье или некоторых её разделах устарела.

Вы можете помочь проекту, обновив её и убрав после этого данный шаблон.

Основная статья: Гровер (деталь)

Пружинная шайба.

Пружинная шайба

(шайба Гровера ,гровер ) — разрезная круглая шайба, концы которой расположены в разных плоскостях. Служит для предотвращения самоотвинчивания резьбовых соединений за счет упругой деформации шайбы под нагрузкой.

Согласно ГОСТ 6402, шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Возможно изготовление из бронзы (марки БрКМц 3-1 ГОСТ 18175-78) или других цветных сплавов. Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB.

Обиходные названия шайбы — «шайба Гровера», «гровер», происходят от фамилии Джона Гровера (1836—1892) — английского инженера, который изобрел этот тип шайб. Согласно ГОСТ 27017 термин «шайба Гровера» является недопустимым синонимом термина «пружинная шайба» и не должен применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандарты пружинных шайб:

  • ГОСТ 6402-70* — Шайбы пружинные. Технические условия;
  • DIN 127 B — Stainless lock washer with smooth ends (пружинная шайба с притуплёнными кромками);
  • DIN 127 A — Stainless lock washer with tang end (пружинная шайба с острыми кромками);
  • DIN 128 A — Curved spring lock washers (пружинная шайба выпуклая);
  • DIN 128 B — Wave spring lock washers (пружинная шайба волнистая);
  • DIN 7980 — High collar spring lock washers, spring steel for socket head cap screws (шайба пружинная для винтов с цилиндрической головкой).

Типовые размеры пружинных шайб согласно ГОСТ 6402-70:

  • Условный диаметр крепежной детали — от 4 мм до 48 мм;
  • Толщина — от 1 мм до 10 мм;
  • Диаметр шайбы — от 4.1 мм до 48.5 мм.

При маркировке шайбы указывают диаметр и тип шайбы, а также марку стали.

Где используют

Шайбы нужно для надежного сочленения листов мягких материалов (панели, фанера, гипсокартон, дерево). При этом их желательно монтировать с двух сторон метизов. Бытовым применением их функции не ограничиваются. При высоких требованиях к соединениям шайбы используют в промышленных отраслях:

  • станкостроение;
  • авиастроение;
  • машиностроение;
  • изготовление приборов;
  • ремонт жилых и коммерческих помещений;
  • строительство домов и временных сооружений;
  • возведение металлоконструкций и т.д.

Список того, зачем нужны шайбы, этим не ограничивается. Практически в любой строительной и производственной задаче можно найти им применение. Иногда для этого приходится создавать метизы по чертежу, а не закупать готовые. Под заказ возможно изготовление любой партии — шайбы.

Шайбы – для чего они нужны?

Ша́йбы — это крепёжные изделия, которые позволяют увеличить площадь опорной поверхности при использовании в качестве «подкладки» с другими метизами. Шайба может подкладываться под гайку или головку другого крепежного изделия (болта, винта, шурупа, самореза) для предотвращения самоотвинчивания крепёжной детали. Также увеличение площади прижима позволяет применить большее усилие затяжки, предохраняет поверхность скрепляемых деталей (конструкций) от повреждений.

Плоская шайба DIN 125

Применяется в случае недостаточности площади контакта прилегающей поверхности головки болта (или гайки) с поверхностью детали, либо при опасности повреждения материала детали. Также используется для избежания провала головки метиза, что может привести к шаткости («разболтанности конструкции»). В остальных случаях применение плоских шайб считается нецелесообразным.

Пружинная шайба (шайба Гровера, гровер) DIN 127

Разрезная круглая шайба, концы которой расположены в разных плоскостях. Служит для предотвращения cамоотвинчивания резьбовых соединений за счет упругой деформации шайбы под нагрузкой.

Согласно ГОСТ 6402 шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Твердость стальных шайб должна быть 40—48 HRC.

Обиходные названия шайбы

— «шайба Гровера», «гровер», происходят от фамилии Джона Гровера — английского инженера, который изобрел этот тип шайб.

Шайба увеличенная (простая усиленная) DIN 9021

Плоская уплотнительная шайба увеличенной толщины с наружным диаметром, приблизительно равным трем внутренним ее диаметрам. Крепежные детали используют для подкладывания под головки болтов, винтов, шурупов с шестигранными головками или под гайки для уменьшения давления на контактную поверхность прикрепляемого материала и предотвращения его деформации или повреждения.

Шайбы DIN 9021 вместе с шурупами DIN 571 применяют при установке керамической сантехники и монтаже деревянных конструкций. Болтами или винтами вместе с увеличенными шайбами закрепляют тонкие листовые материалы и листы с диаметрами отверстий, превышающими требуемые по стандарту размеры. При завинчивании гаек, при необходимости, между ними и увеличенными шайбами подкладывают гроверы.

Шайба с резиновым кольцом

Шайба кровельная с EPDM-прокладкой предназначена для комплектации кровельных саморезов со сверлом или с острым концом, используемых для крепления профильного листового металла или металлочерепицы к деревянным или металлическим конструкциям. Прокладка EPDM из этилен-пропилен-диен-мономера (вид синтетического каучука) сохраняет свои рабочие характеристики в диапазоне температур от -550 С до +1500 С и обеспечивает безукоризненную герметичность просверленных отверстий. Плотное прилегание прокладки к стержню самореза обеспечивается наличием цилиндрической проточки под его головкой с меньшим по отношению к номинальному размеру резьбы крепежной детали диаметром.

Приобрести шайбы

Недостатки шайбы гровера

Но, прежде чем говорить о недостатках гровера, назовем его главное достоинство: дешевизна и технологичность производства.

А теперь – о главных претензиях к этой пружинной шайбе.

Все более динамичные машины требуют значительно более радикальных решений по сопротивлению самоотвинчиванию резьбовых соединений. Силы гровера становится уже недостаточно. А ряд экспериментов (с конца 80-х годов 20-го столетия) немецких, а вслед за ними американских и британских исследователей, указывают, что не все так хорошо у знаменитой шайбы. А именно:

  • после сборки узла с гровером, он превращается в обычную плоскую шайбу с незначительным эффектом натяга, лишь слегка увеличивающего силу трения между витками;
  • «вгрызание» шайбы в металл при раскручивании, не обеспечивает достаточного сопротивления ему;
  • шайба почти во всех случаях не подлежит вторичному использованию ввиду наличия остаточной деформации.

В связи с чем, на многих современных образцах зарубежной техники можно часто увидеть замену шайбы на другие элементы.

Пружинная шайба-гровер: особенности и области применения :

Шайба является крепежным изделием, которое подкладывается между гайкой и корпусом изделия или же другим крепежным изделием – болтом, шурупом, саморезом, винтом. При этом площадь поверхности, на которую опирается крепеж, увеличивается, что препятствует его самоотвинчиванию. Пружинная разрезная шайба (гровер) наиболее широко применяется в машиностроении. Она обладает некоторыми конструктивными особенностями, благодаря которым в определенных ситуациях обойтись без нее не получится.

Предыстория пружинной шайбы

Гровер появился относительно недавно – во второй половине девятнадцатого века машиностроению потребовались новые, более качественные резьбовые соединения, поскольку стандартные на то время гайки и болты уже не справлялись со все возрастающими нагрузками, колебаниями и вибрациями на подвижных соединениях между узлами и механизмами. Вследствие этого соединения ослаблялись, крепежные элементы развинчивались, что приводило к повреждениям элементов.

Использование клепаных соединений тоже не стало выходом из ложившейся ситуации, поскольку их зачастую неудобно применять, из-за чего замедлялась разработка новых продуктов. В случае же применения заклепок обслуживание соединенных таким образом механизмов становилось затруднительным.

Шайба-гровер: новый вид соединения

Машиностроение требовало нового резьбового соединения, которое смогло бы выдержать повышенную ударную нагрузку и служить своеобразным фиксатором. С этой функцией наилучшим образом справляется гровер.

Все гениальное просто – это выражение с точностью описывает данное изделие. Гровер представляет собой один пружинный виток с зазором, расходящимся в противоположную вращению болта сторону. Благодаря такой конструкции гайка не отвинчивается. При закручивании ходу гайки ничего не мешает, однако откручиванию как раз и препятствует особое расположение кромок шайбы – края впиваются в металл, благодаря чему фиксируется гайка. Шайба-гровер здесь выступает в роли стопора.

Производство гровера

Пружинную шайбу изготавливают чаще всего из стали, но в определенных случаях также из бронзы и других цветных металлов. Стальные изделия характеризуются твердостью по шкале Роквелла в пределах 40-48 HRC, а бронзовые – от 90 HRC.

Заусенцы, окалины, различные трещины, а также очаги коррозии считаются браком при производстве гроверов. Остальные же незначительные дефекты, не влияющие на размер и прочность шайб, допускаются. Испытывают изделия сжатием до образования плоской поверхности с суточной выдержкой, после чего развод должен вернуться в изначальное состояние.

Существует легкая (Л), нормальная (Н), тяжелая (Т) и особо тяжелая (ОТ) шайба-гровер. ГОСТ 6402-70 описывает все требования, выдвигаемые данному соединению. Здесь указываются размер, степень прочности, материалы и виды покрытия.

Гроверы изготавливают из пружинной стали, подвергнутой термообработке, в процессе которой происходит снятие внутреннего напряжения сплава, увеличение его прочностных характеристик и стойкости к внешнему воздействию. Важным также является снижение хрупкости готового изделия. Также на пружинные шайбы может наноситься специальное цинковое или хромовое покрытие, что обеспечивает повышение антикоррозийных свойств. При хромировании также повышается твердость шайбы и ее устойчивость к износу.

Применение гроверов

Автомобилестроение, строительство, машиностроение, тяжелая промышленность – области, в которых повсеместно используется шайба Гровера. Цена данного изделия совсем невысока (стоимость килограмма шайб варьируется от 67 до 163 рублей, в зависимости от размера и типа), но польза очень ощутима. Пружинная шайба незаменима во многих случаях при соединении частей механизмов, особенно если они подвержены вибрациям или ударным нагрузкам, из-за которых происходит раскручивание подвижного соединения. А последствия этого могут быть очень опасными.

Однако, несмотря на широкую область применения гроверов, есть ситуации, в которых нежелательно их использование. Поскольку стопорение гайки происходит благодаря острым кромкам, врезающимся в поверхность материала и он ощутимо повреждается в случае невысокой своей твердости. Поэтому пружинные шайбы не применяют при соединении изделий, изготовленных из мягких металлов и сплавов.

Расположение гровера в соединении особой роли не играет, его можно установить как под гайкой, так и под шляпкой болта, а при использовании двух шайб можно добиться наилучшего эффекта.

Стандарты [ править | править код ]

Согласно ГОСТ 6402, шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Возможно изготовление из бронзы (марки БрКМц 3-1 ГОСТ 18175-78) или других цветных сплавов. Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB. Согласно ГОСТ 27017, термин «шайба Гровера» является недопустимым синонимом термина «пружинная шайба» и не должен применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандарты для гроверов:

  • ГОСТ 6402-70 — Шайбы пружинные. Технические условия;
  • DIN 127 B — Stainless lock washer with smooth ends (пружинная шайба с притуплёнными кромками);
  • DIN 127 A — Stainless lock washer with tang end (пружинная шайба с острыми кромками);
  • NASM 35338
  • ASME B18.21.1

как правильно и как лучше, или можно и туда и сюда одновременно

Шайба Гровера или пружинная разрезная шайба ставится для предотвращения самопроизвольного отворачивания болта или гайки. Была изобретена как простой и дешёвый крепёжный элемент на заре технического прогресса и до сих пор не сошла с арены, значит не плохая штука.

Пожалуй к немногим её недостаткам относится, что она становится простой ровной шайбой при затяжке и начинает работать только при «чуть ослаблении». Но этого удалось избежать при двух витках, которые до сих пор в почёте на ЖД рельсах. Да ещё то что она (шайба) разовая, после первого применения (отворачивания) теряет свои функции.

Ставят гровер, из личного опыта, под то-что крутят. Крутите гайку- под гайку, крутите болт-под болт. С обоих сторон смысла нет.

Пружинная шайба по ГОСТ 6402

(такжешайба Гровера илигровер ) — разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой .

Пружинная шайба изготавливается из пружинной (закалённой или нержавеющей) стали в форме разрезанного кольца (левой спирали). В качестве материалов также применяются бронза, алюминий, монель-металл .

Согласно ГОСТ 27017, названия «шайба Гровера», «гровер», «гроверка» — являются недопустимыми синонимами термина «пружинная шайба» и не должны применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности

Что такое шайба и для чего она нужна

Прокладки повышают прочность резьбового стыкования, поэтому стали обязательными элементами крепления при сборке механизмов. По статистике шайбы используют в 30% случаев крепежа.

Действие элементов в соединении:

  • делают площадь опорной плоскости больше;
  • снижают риск повреждения соседних крепежных деталей;
  • предупреждают самопроизвольное свинчивание гайки при действии вибрации;
  • уплотняют стык с прокладкой;
  • дают электрохимическое изолирование.

Чем руководствуетесь при выборе шайб?

Советуюсь со специалистом
0%

Изучаю информацию в интернете
0%

Оба варианта
0%

Проголосовало:

Десятки видов производят по стандарту, их выбор зависит от факторов:

  • условий эксплуатации (динамика, вибрации, влажность, окружающая температура);
  • материалов других участников соединения (болтов, гаек, шпилек, винтов);
  • требуемой прочности и несущей способности стыка.

В промышленности детали нашли применение в отраслях:

  • авиастроение;
  • изготовление приборов;
  • производство станков, машин, механизмов;
  • возведение жилых, промышленных объектов, мостостроение;
  • ремонт и реконструкция.

Отношение к шайбе гровер за рубежом

Пружинная шайба гровер может иметь разновидности (пружина из двух витков, диск с насечкой, например, как пружина из двух витков, как шайба с насечкой)

Несмотря на важность в обеспечении безопасности в собранном крепеже, пружинные диски имеют недостатки, которые вызывают сомнения в их эффективности

Это отношение к пружинным дискам в качестве стопорных элементов поддержало NASA в конце прошлого века. К такому заключению это агентство подошло после выхода статьи о шайбе Гровера, где сделан вывод, что диск имеет эффект стопара только в момент стягивания. Когда оказывается зажатой со всех сторон, то превращается в обыкновенный плоский диск без выполнения стопорных функций.

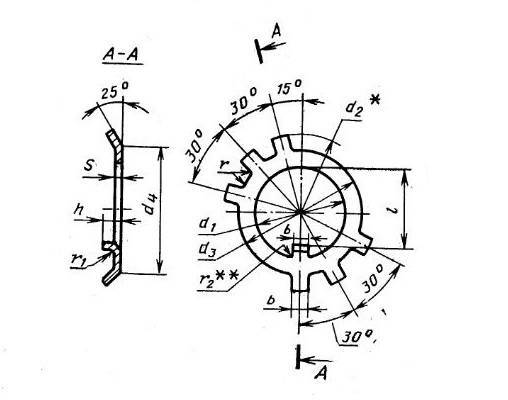

Шайба стопорная – требования стандартов

Как утверждает 13463-77 ГОСТ, стопорная шайба из стали должна иметь твердость в диапазоне 41,5-49,5 HRB, в случае же изготовления изделий из бронзы твердость должна быть в 2 раза выше, то есть не менее 90 HRB (по Роквеллу). Для элементов, изготовленных из стали марки 70, допускается незначительное увеличение прочности. Обязательное условие – кромка, которая получается в месте среза, должна быть заостренной. Поверхность элемента должна быть без окалин, заусениц, а также трещин и признаков коррозии. В месте среза допустимы небольшие дефекты, не оказывающие никакого влияния на характеристики шайбы во время эксплуатации (при условии, что они не увеличивают размеры изделия выше допустимых значений). Концы такого изделия необходимо делать с плоским срезом, а толщиной принято считать её наибольшую высоту.

Пружинные и уплотнительные шайбы из металла

Для того чтобы избежать попадания влаги, а также в целях профилактики советуется применять уплотнительные изделия. Такая шайба при закручивании крепежа создаст надёжный герметичный слой. Материалом для изготовления уплотнительных шайб может быть алюминий или медь, а также они могут быть комбинированными и состоять из резины и металла. В этом случае получается, что резиновая сторона прижимается к поверхности материала, а металлическая к гайке. Этот способ считается оптимальным для увеличения срока службы и защиты от влаги.

Чтобы предотвратить самопроизвольное раскручивание крепёжных деталей помогает применение пружинных шайб. Ослабление крепежа может быть вызвано вибрациями. Соответственно есть большая вероятность, что изделие выпадет и встаёт угроза обрушения всей закрепленной конструкции. На самом деле почти все шайбы предназначены для устранения этого эффекта. Пружинные детали очень часто называют шайбами Гровера. Названы они в честь своего изобретателя, который первым стал их применять при осуществлении крепежа.

На вид шайбы напоминают диски, рассечённые поперёк. При этом оба конца изделия находятся на разных уровнях плоскости. Если попробовать соединить их вместе, то они отпружинят обратно и разойдутся на свои места. При классификации таких приспособлений по назначению, можно выделить четыре вида: нормальные (Н), лёгкие (Л), тяжёлые (Т) и очень тяжёлые (ОТ).

В чём же польза от пружинного эффекта изделий? Во время вкручивания крепежа возникает упругая деформация шайбы, что позволяет ей надёжно закрепиться.

Кроме упругой бывает ещё и жёсткая деформация. Она намного слабее и неустойчива к воздействию вибрации или нагрузке. В строительстве, которое происходит в жилых домах, где уровень вибрации сводится к минимуму зачастую применяются плоские или сферические шайбы. Если же необходимо закрепить машинные или станочные детали, то обязательно следует использовать пружинные изделия, которые предотвратят выкручивание крепежа. Болт будет автоматически притягиваться обратно и не выпадет.

Разновидности шайбы гровера

Чаще всего пружинная шайба применяется для создания болтовых соединений. Если необходимо увеличение площади контакта, конструкция дополняется обычным вариантом исполнения. Это является гарантией прочности. При рассмотрении чертежа метиза можно выделить два варианта:

  • Простой. Пружинная шайба может иметь разные показатели диаметра и толщины витка. Конструкция характеризуется обязательным отклонением витков под определенным углом относительно центральной оси.
  • Сложный. Подходит для высоконагруженных соединений, в том числе ударных и вибрационных.

Сегодня широким спросом пользуется гроверная оцинкованная шайба DIN 127 M8. Деталь превосходит аналогичные варианты благодаря специальной обработке, предназначенной для защиты поверхности от различных внешних воздействий. Также распространен крепежный элемент DIN 7980, который также имеет свои отличительные особенности.

Метизы производят с правой навивкой, в некоторых случаях допускается применение конструкций с левым витком.

Применение шайбы

Такая пружинная шайба крайне необходима там, где требуется обеспечить максимальную фиксацию конструкционных элементов, которые подвержены сильным вибрационным нагрузкам. Особая конфигурация шайбы является удачным пружинящим элементом, который не дает возможность гайке самопроизвольно открутиться.

Гровер снижает давление на опорную поверхность, в связи с чем она востребована даже при работе с тонколистными поверхностями и материалами. Таким образом, предотвращается поломка крепежа. Предохраняются от повреждения и скрепляемые элементы конструкции.

Особенно востребованы гроверные шайбы в машиностроительной отрасли. С их помощью производится крепление самых разнообразных агрегатов, систем, узлов. В высокоточном приборостроении оцинкованный гровер, имеющий минимальное сечение, применяется в качестве контрящего элемента соединения. Скромные размеры не мешают ему существенно повышать надежность механизмов, машин, оборудования.

Основные требования

Шайбы являются стандартизированными изделиями, которые должны соответствовать определенным требованиям. Среди них — отсутствие видимых дефектов. На поверхностях изделий не допускается наличие заусенцев и острых кромок, трещин и надрывов, следы ржавчины тоже считаются недопустимыми. По классу точности изделия могут относиться к классу A или C, иметь плоскую круглую, косую квадратную или зубчатую форму.

Изготовление может осуществляться с покрытиями или без них. На индивидуальной основе осуществляется термическая обработка продукции на производстве. Для стальных шайб класса точности A установлены показатели твердости на уровне 140HV, для C — не менее 100HV.

Шайбы: назначение и основные виды

Шайба — это разновидность крепёжного изделия, которая подкладывается под головку другого крепежного изделия (винта, болта, самореза, шурупа), либо под гайку для того, чтобы создать большую площадь опорной поверхности, для предотвращения самоотвинчивания детали.

Сфера применения шайб настолько обширна, что без этого крепежного изделия практически не обходится ни одно сборочное производство в приборостроении, машиностроении и других отраслях промышленности.

Основные виды шайб: 1. Плоская шайба. Используется в случае нехватки площади контакта поверхности детали и прилегающей поверхности головки болта, или в случае возможности повреждения материала, из которого сделана деталь. Использование плоской шайбы возможно при опасности провала различных элементов механической фиксации соединения или провала головки в отверстие детали. Плоские шайбы бывают следующих видов: — нормальная ГОСТ 11371-78; — уменьшенная ГОСТ 10450-78; — увеличенная ГОСТ 6958-81. 2. Пружинная шайба ГОСТ 6402-70 (гровер). Одна из наиболее распространённых деталей, используемых в виде разрезанного кольца для предотвращения самоотвинчивания соединений. Шайбы гровер чаще всего изготавливают из стали марок 65Г и 30Х13. Используют их в приборостроении и машиностроении. 3. Стопорная шайба с лапками ГОСТ 13463-77- ГОСТ 13466-77. Используется для предотвращения самопроизвольного откручивания шестигранных гаек и болтов с шестигранной головкой, вместе с крепежом, имеющим метрическую резьбу (винтами, болтами, шпильками) или саморезами и шурупами. Производятся с лапкой, одним или двумя носками. 4. Быстросъемная ГОСТ 4087-69. Используется в промышленных и производственных областях для станочных приспособлений. 5. Зубчатая. Используется вместе с винтами, болтами, штифтами и шпильками подходящего размера резьбы в деревообрабатывающих отраслях, в мебельном производстве, в деревянном домостроении. 6. Косая квадратная шайба ГОСТ 10906-78 для швеллеров и профилей. Используется вместе с резьбовыми шпильками, винтами, болтами. 7. Многолапчатая ГОСТ 11872-89. Данный вид широко используется в производственных и промышленных отраслях для стопорения круглых шлицевых гаек ГОСТ 11871-88.

Условно к шайбам можно отнести и кольца, т.к. зачастую они выполняют схожую роль в фиксации деталей. Если говорить о стопорных кольцах, то данный крепеж применяется для соединения тех элементов, которые вращаются на своих осях. Внешне эти изделия не являются кольцом в полном смысле значения этого слова, т.к. их контур не бывает замкнут. Несмотря на простую конструкцию, они могут оказаться наиболее практичными и выгодными по сравнению с другими креплениями , т.к. ,за счет своей формы, кольцо имеет большой уровень прилегания к рабочей поверхности, что позволяет надежно фиксировать детали в различных механизмах (валы, двигатели, редуктора). Изготавливаются кольца из пружинных и нержавеющих сталей.

Некоторые виды шайб и колец используются в качестве самостоятельных крепежных элементов, например шайба упорная быстросъемная ГОСТ 4087-69 и кольца пружинные упорные ГОСТ 13941-86.

Таким образом, можно отметить, что шайбы и кольца имеют большое значение при сборке и ремонте деталей и без данных крепежных элементов трудно было бы представить себе любое современное производство.

Шайба стопорная клиновая INFIX

Эффективное решение проблемы самопроизвольного откручивания – клиновые шайбы INFIX, которые гарантируют надёжность резьбового соединения в условиях вибрации и динамических колебаний.

Система клиновых шайб INFIX состоит из двух одинаковых шайб, каждая из которых имеет на одной стороне клиновые выступы, а на другой – радиальную зубчатую насечку. При сборке болтового соединения шайбы устанавливаются клиновыми сторонами друг к другу. Угол клина α больше угла подъёма резьбы β.

В процессе затяжки клиновые выступы становятся в упор и шайбы не могут повернуться по клиновым поверхностям в направлении затягивания. Радиальные зубцы вдавливаются в сопрягаемые поверхности, и между ними образуется жёсткая связь. При отвинчивании, в том числе и самопроизвольном, клиновые поверхности шайб создают дополнительное осевое усилие, увеличивающее необходимый для откручивания крутящий момент.

Преимущества:

  • не требует предварительной подготовки и очистки деталей
  • возможно многократное использование без потери качества
  • легкий монтаж-демонтаж
  • сертифицированная система закрепления
  • предназначены для систем, работающих в условиях вибрации и динамических нагрузок

Подробнее об этих шайбах вы можете прочитать в статье на нашем сайте или посмотреть обзорный ролик на канале ЦКИ в YouTube.

Чем можно заменить пружинную шайбу гровера

А вариантов замены – множество. Мы перечислим самые распространенные:

Самоконтрящаяся гайка. В верхней ее части вмонтирована пластиковая вставка, гасящая вибрационные колебания и препятствующая самораскручиванию соединения. Это самый дорогой, но на сегодня – самый эффективный и технологичный способ.

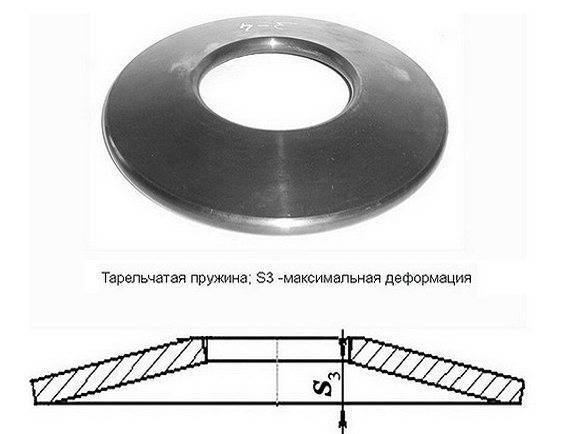

Пружинная тарельчатая шайба. Очевидно, что она использует часть изначальной идеи оригинального гровера, но еще более проста в производстве.

Коронная гайка. Требует сверления ответного крепежного элемента с последующей фиксацией шплинтом. Обеспечивает надежное, но отчасти ступенчатое, сопряжение деталей.

Зубчатый фланец. Практически шайба с насечкой, срощенная с гайкой. Эффект от использования – понятен.

Гайка с цилиндрическим поясом. Требует наличия у ответной детали продольного шлица (или шлицов)

Контрящая шайба. В ней множество зубчиков препятствуют раскручиванию соединения.

Шайбы с усиками. Требуют отверстия или выборки для одного из усиков в детали, а остальные усики загибаются на грани гайки или головки винта. Имеется множество вариантов конструкции таких шайб.

Адгезионная фиксация. Различные составы, наносимые на резьбу, после полимеризации препятствующие разборке резьбового соединения.

Проволочные замки. Используется при расположении рядом нескольких крепежных деталей – чаще болтов или винтов.

Также важно помнить, что даже простая окраска может стать достаточным фактором фиксации. А в более тяжелых случаях применяется боковая фиксация соединения при помощи винта или штифта, расклепывание выступающей резьбы, а в самых тяжелых случаях – сварка, но последние 2 варианта – практически не разборны
