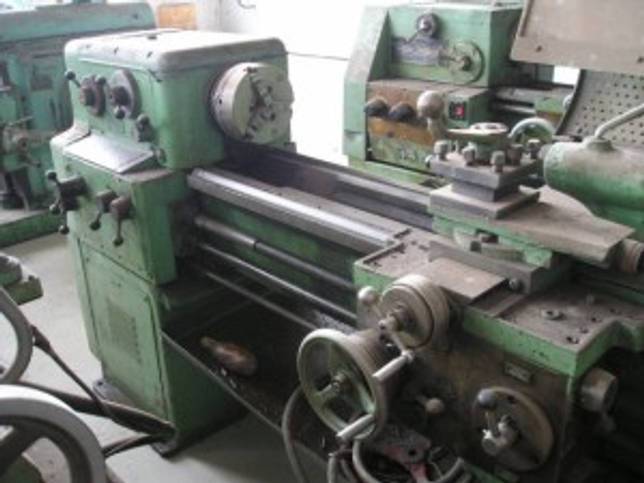

Токарно-винторезный станок 1М61

Конструктивные части станка – коротко об их особенностях

Токарный агрегат 1М61 состоит из десяти узлов. Они приводятся далее:

экран с защитной функцией;
станина;
электродвигатель и другое электрооборудование;
суппорт;
комплекс охлаждения с отдельным насосом;
коробка скоростей;
фартук;
бабка;
коробка подач;
коробка передач.

Станок 1М61 по эксплуатационным показателям причисляют к классу «Н» (показатель точности). Посредством электродвигателя на агрегате может быть выполнена операция реверсирования. Вращение шпинделя изменяется при помощи шестерен (выбирается конкретная скорость). Описываемый токарно-винторезный агрегат позволяет делать при помощи резцового инструмента и машинного метчика точение (снаружи и внутри заготовок), нарезание резьбы, сверление и прочие операции, имеющие отношение к обработке разнообразных металлов.

Фартук 1М61, исключающий за счет наличия блокиратора одновременный запуск продольного и поперечного движения, необходим для выбора позиции суппорта (для этого используется валик или специальный рабочий винт). Данный блокиратор также не позволяет включать в один и тот же момент валик и винт. Все рабочие операции на станке осуществляются при помощи валика. Это не относится к процедуре нарезания резьбы, которая запускается винтом.

Это интересно: Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

С1Е61ПМ, С1Е61ВМ Электрооборудование токарного станка

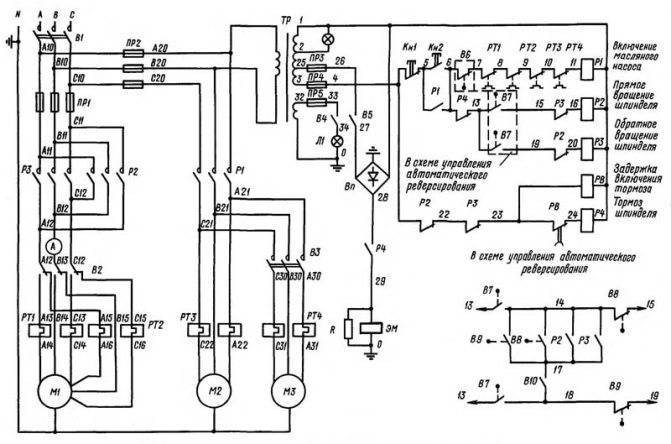

Электрическая схема токарно-винторезного станка с1е61пм

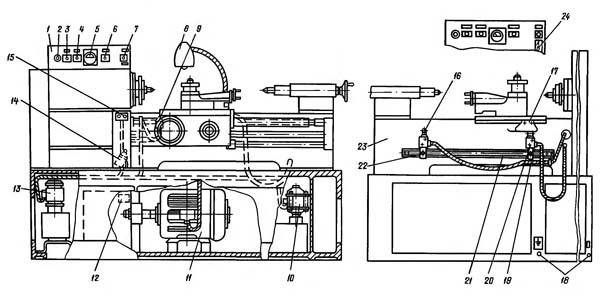

Расположение электрооборудования на токарном станке с1е61пм

Расположение электрооборудования токарного станка

электрошкаф
сигнальная лампа
вводной выключатель
переключатель частоты вращения электродвигателя главного привода
амперметр, указывающий нагрузку
выключатель электронасоса охлаждения
тумблер включения тормоза
лампа местного освещения
конечный выключатель продольной подачи
электронасос охлаждения
электродвигатель главного привода
электромагнитная муфта тормоза шпинделя
электронасос смазки
выключатель реверса шпинделя
пост управления станком
конечный выключатель автоматического реверсирования и блокировки
упор
болт заземления
винт крепления установки конечного выключателя
конечный выключатель автоматического реверсирования и блокировки
штанга
винт крепления установки конечного выключателя
станина
переключатель автоматического режима

Примечание. Поз. 16, 17, 19, 20, 21, 24 только для станков С1Е61ВМ и С1Е61ПМ.

Электрооборудование станка

На станке могут применяться следующие напряжения: силовая цепь трехфазная, 50 или 60 Гц, 220, 380, 440, 500 В; цепь управления переменного тока — НО В, постоянного тока — 24 В; цепь местного освещения — 24 В.

На станке установлены три трехфазных короткозамкнутых асинхронных электродвигателя.

Шкаф электрооборудования установлен с задней стороны шпиндельной бабки. Питание подается к шкафу проводами марки ПГВ, сечением 2,5 мм2 через вводное отверстие; черного цвета — для линейных цепей и зеленого цвета — для заземления.

На задней стороне станины у станков с1е61пм и с1е61вм установлен конечный выключатель 9 (рис. 7) для ограничения хода каретки и отключения главного привода.

Автоматическое реверсирование перемещений каретки и главного привода установлено на станках с1е61пм и с1е61вм. Для этой цели на задней стенке станины 23 смонтированы выключатели конечные 16 и 20, переставляемые в продольном направлении по штанге 21.

Освещение рабочего места производится светильником 8 с гибкой стойкой типа НКСО1 с лампой МО 24×40, смонтированного на суппорте.

В корпусе переключателя реверса встроен конечный выключатель 14, предназначенный для включения прямого и обратного вращения электродвигателя главного привода.

На корпусе переключателя реверса встроен пост 15 управления станком. Для пуска и остановки электродвигателя главного привода.

1Е61МТ станок токарно-винторезный высокой точности. Назначение и область применения

Токарные станки моделей 1Е61МТ созданы на базе станка 1Е61М и относятся к классу легких токарных станков.

Станок токарно-винторезный модели 1Е61МТ является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — В.

Описание конструкции токарно-винторезного станка

Привод станка 1Е61МТ осуществляется от индивидуального электродвигателя мощностью 4,5 кВт и числом оборотов в минуту 1335.

Клиноременной передачей движение передается на приемный шкив коробки скоростей. От коробки скоростей шестью клиновыми ремнями движение передается дальше, на шкив передней бабки, а затем при помощи зубчатой муфты — на шпиндель.

Нарезание резьб высокой точности обеспечивается возможностью соединения ходового винта непосредственно с соответствующим комплектом сменных шестерен на гитаре, минуя всю цепь коробки подач.

Станок также позволяет нарезать резьбы нормальной точности при помощи коробки подач.

Цепь подачи станка имеет звено увеличения шага, посредством которого достигается восьмикратное увеличение табличного значения подач и шагов резьб.

Включая звено увеличения шага, можно производить нарезку крутых резьб, прорезать всевозможные крутые спирали, нарезать многозаходные червяки и выполнять ряд специальных работ.

Фартук станка имеет механизм «падающего» червяка, автоматически выключающего продольную и поперечную подачи при работе с неподвижными упорами. Одновременно этот механизм предохраняет станок от поломок при перегрузке. Но при работе ходовым винтом пользоваться продольным упором недопустимо.

В средней части шпиндельной бабки помещен клиновой приводной шкив, смонтированный на двух шарикоподшипниках. Таким образом, шпиндель разгружен от натяжения клиновых ремней.

Смазка передней бабки автоматическая, от отдельного масляного насоса. Включение главного электродвигателя и включение масляного насоса сблокированы, чем исключена возможность работы шпиндельной бабки без смазки.

Подвод смазочно-охлаждающей жидкости в зону резания производится электронасосом, включение которого осуществляется по мере надобности от отдельного выключателя.

Реверсирование главного движения станка — электрическое. Торможение вращения шпинделя производится противотоком в электродвигателе.

Применяемый на станке электродвигатель с повышенным скольжением обеспечивает повышение частоты реверсирования при нарезании резьб.

Производственные возможности станка значительно расширяются с помощью ряда дополнительных принадлежностей, прилагаемых к станку по особому заказу за отдельную плату.

Станок обеспечивает высокую точность при соблюдении следующих пунктов:

Не допускать установку станка вблизи машин ударного действия и машин, вызывающих внешние вибрации.
Станок должен быть установлен в чистом светлом помещении, но в то же время его следует предохранять от прямого солнечного света.
Не допускать установку станка вблизи приборов отопления.
Температура в помещении должна поддерживаться в пределах 18—20° С.

ТВ-01 — 1949 год, первая модель серии токарно-винторезных станков, Ø 340 х 1000 мм

ТВ-01М — токарно-винторезный станок

1Е61 — 1955 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

1Е61М — 1965 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61МТ — токарно-винторезный станок высокой точности, Ø 320 х 710

1Е61МТС — токарно-винторезный станок повышенной точности специализированный

1Е61ПМ, 1Е61ВМ — 1975 год, токарно-винторезный станок повышенной точности, Ø 320 х 710

1Е61ПМа — токарно-винторезный станок повышенной точности, Б/с главный привод, Ø 320 х 710

1Е61ПМФ3 — токарно-винторезный станок повышенной точности с ЧПУ «ФС-2К», Ø 250 х 630

с1Е61ПМ, с1Е61ВМ — токарно-винторезный станок повышенной точности специализированный, Ø 320 х 710

УТ16П, УТ16В — 1982 год, токарно-винторезный станок высокой точности, Ø 320 х 710 мм

УТ16ПМ, УТ16ВМ — 1987 год, токарно-винторезный станок повышенной точности, Ø 320 х 750 мм

УТ16ПМТ, УТ16ВМТ — 1987 год, токарно-винторезный станок повышенной точности, Б/с главный привод

УТ16Ф3 — 1983 год, токарно-винторезный станок с ЧПУ «Луч-2Т», Ø 200 х 630 мм

УТ16Д — токарно-винторезный станок повышенной точности

Б/с главный привод — бесступенчатый привод шпинделя на двигателе постоянного тока или тиристорном преобразавателе частоты.

Основные технические характеристики

Каждая деталь имеет свои особенности, функциональное назначение и технические характеристики, которые влияют на общую работу оборудования.

Шпиндель

Этот узел имеет следующие характеристики:

диаметральный размер отверстия, проходящего насквозь – 35 мм;
наибольший размер прутка в диаметре, проходящего в отверстие – 32 мм;
число ступеней прямого и обратного вращения – 24;
есть торможение шпинделя.

Подачи и резьбы

Технические характеристики по этим параметрам:

максимальное перемещение суппорта – 200 мм;
продольное перемещение каретки – 600 мм;
максимальное перемещение резцовых салазок – 120 мм;
количество ступеней – 17.

Суппорт

На этой конструкции крепится резцедержатель и специальные салазки, которые используются для проточки конических поверхностей.

Суппорт перемещается в поперечном и продольном направлении. Верхняя часть именуется салазками и способна передвигаться на 12 см.

Посадочная и присоединительная базы станка. Шпиндель

Шпиндель – это вал, который необходим для крепления обрабатываемой заготовки. Шпиндель имеет отверстия, в котором обрабатываются пруты.

Сама шейка элемента имеет коническую или цилиндрическую форму. Шпиндель обеспечивает точность обработки, он должен обладать долговечностью, надежностью и допустимыми параметрами нагрева.

Передняя бабка

Передняя или шпиндельная бабка — осуществляет основную функцию станка, она передает крутящий момент от электродвигателя.

Шпиндель расположен вол внутренней части данной конструкции. С внешней стороны обоих стеночек расположена ручка коробки скоростей.

Задняя бабка

Еще также называют упорной. Основная функция данного компонента конструкции — фиксация заготовки. Также данная конструкция предназначена для установки различных сверл и других инструментов.

Это магнитная деталь, один из наиболее важных элементов конструкции. Отвечает за торможение оборотов при работе.

Станина

Чугунная основа всей конструкции, к которой крепятся все остальные детали станка. Она изготовлена литьевым способом, что позволяет снижать колебания станка. Справа от кронштейна расположены детали с электрическим оборудованием.

Коробка скоростей

С помощью коробки скоростей устанавливается конкретная частота вращения шпиндельного узла. Сам шпиндель может работать на 24 скоростях. 12 из них регулируются от шестерён станка, а другие 12 – через зубчатую муфту.

Это классический вариант, при помощи которого можно регулировать основные изменения в работе станка.

Коробка подач на 4 рукоятки

В данном случае есть 4 рукоятки, при помощи которых можно осуществлять следующие действия:

установка типа резьбы и подач;
регулировка величины резьбы и подач;
регулировка шага резьбы и подач;
включение ходового винта и вала.

Коробка передач гитара

Этот компонент служит для передачи движения от коробки скоростей в коробку подач, а также для настройки подач на определенный тип нарезаемой резьбы.

Движение передаётся в зависимости от того, метрическая, дюймовая, модульная или питчевая резьба нарезается на заготовке.

Электрооборудование и электрическая схема станка

Токарный станок 1М61 используется на мелкосерийных производствах уже не первое десятилетие.

Он снабжен всеми необходимыми компонентами, которые обеспечивают его универсальность, а также надежность и долговечность.

Управление станком

Регулировка устройствами производится с задействованием набора рабочих инструментов. Пиноль заставляет двигаться маховик. Она фиксируется с использованием особым образом сконструированного упора, располагающегося в задней бабке, закрепляемого на станине конкретной рукояткой. Ручки, находящиеся у станины спереди, применяются для регулирования конкретных рабочих процессов:

включение проворачивания валика или винта;
избирание вращательной частотности узла со шпинделем;
настройка подачи;
кнопка, запускающая механизм сцепки и расцепки рейки для создания резьбы с помощью шестеренного вала;
движение верха суппорта;
запуск и отключение разъемной гайки винта;
выбор вида нарезки резьбы;
отключение и запуск муфты предохранения;
определение настроек резьбы и запуск обратного хода винта;
сообщение о степени нагрузки;
пуск прямого и реверсивного обращения бабки шпинделя;
рукоятка для поворачивания и крепежа головки резца;
кнопка запуска электронасоса, который подает охлажденную жидкость.
кнопка запуска электропитания и зонального освещения рабочей области.

В устройстве станка предусматривается особенный рычаг, обеспечивающий фиксирование станочной каретки при исполнении работ на торце изделий.

Конструкция основных узлов токарно-винторезного станка 1М61

Станина

Станина станка устанавливается на двух тумбах и крепится к ним болтами. Между тумбами расположено корыто, предназначенное для стока охлаждающей жидкости в бачок электронасоса, установленного в правой тумбе. В левой тумбе смонтирован электродвигатель главного привода станка. Станина имеет три равнобокие призматические и одну плоскую направляющие. По двум внешним призмам перемещается суппорт, а на одной (средней) призме с плоской направляющей устанавливается задняя бабка.

Передняя бабка токарно-винторезного станка 1М61

Фото коробки скоростей токарно-винторезного станка 1М61

Тормозная муфта токарно-винторезного станка 1М61

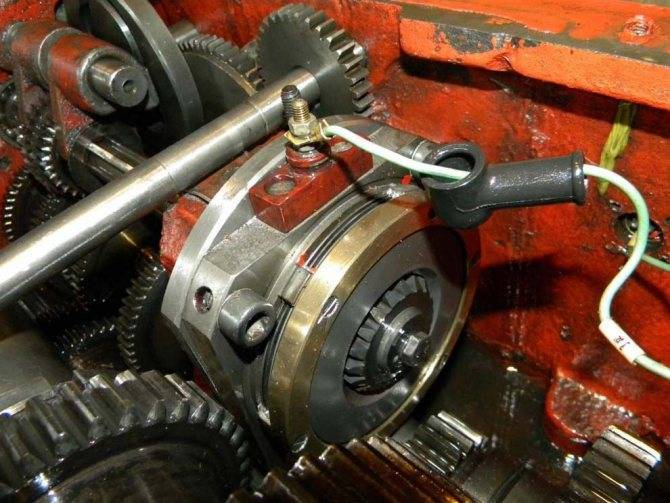

Фото тормозной муфты токарно-винторезного станка 1М61

Коробка скоростей

Чертеж коробки скоростей токарно-винторезного станка 1М61

Коробка скоростей (рис.

Изменение скорости вращения шпинделя производится рукоятками У1 и У2 (см. рис. 6). Рукоятка У2 имеет два положения: верхнее, соответствующее 12-и ступеням оборотов в диапазоне 16—160 об/мин, и нижнее, соответствующее 12-и ступеням оборотов в диапазоне 200—2000 об/мин.

Трензель (шестерни 28—30) предназначен для реверсирования вращения ходового винта при нарезании левых резьб и управляется рукояткой УЗ.

Шпиндель и все валы смонтированы на подшипниках качения. Передняя шейка шпинделя установлена на двухрядном роликовом подшипнике, а задняя — на регулируемом коническом подшипнике.

Люфт шпинделя регулируется гайкой 1. Для устранения радиального люфта шпинделя при износе переднего подшипника следует подтянуть гайку 2 (рис. 8).

Чертеж коробки подач токарно-винторезного станка 1М61

Коробка подач токарно-винторезного станка 1М61 (четыре рукоятки)

Чертеж коробки подач токарно-винторезного станка 1М61

Фото коробки подач токарно-винторезного станка 1М61

Более поздний вариант коробки подач — назначение рукояток:

Рукоятка установки типа резьбы или подач
Рукоятка установки величины подачи или резьбы
Рукоятка установки шага резьбы и подач
Рукоятка включения ходового винта или ходового вала

Коробка передач (гитара)

Коробка передач служит для передачи движения от коробки скоростей в коробке подач и для настройки подач на тип нарезаемой резьбы.

При нарезании метрических и дюймовых резьб движение передается через шестерни 31, 33 и 35 (см. рис. 6), а при нарезании модульных и питчевых резьб движение передастся через шестерни 32, 33 и 36.

Коробка подач

Коробке подач движение передается от коробки скоростей через гитару (рис. 9)

Увеличенные подачи (шаги) получаются только при низких скоростях шпинделя (16—160 об/мин). Увеличение в 16 раз.

При нарезании метрических и модульных резьб движение передается от вала XI (см. рис. 6) через зубчатую муфту 37а — 376 на ходовой винт XVII.

При нарезании дюймовых и питчевых резьб движение на ходовой винт передается через шестерни 37 и 38.

Для более точных резьб ходовой винт имеет прямое включение, без механизма цепи подач. Это достигается соответствующей наладкой шестерен гитары, поставляемых по особому заказу. Установка величины резьбы осуществляется рукоятками У4 и У5. Установка типа резьбы, включение ходового винта или ходового валика производится при помощи рукоятки У6.

Пример настройки метрической резьбы:

3*/4 • 32/36 • 30/60 • 30/60 • 30/60 • 6 = 0,5 мм

Пример настройки дюймовой резьбы:

25,4 : (3*/4 • 48/41 • 36/32 • 45/42 • 30/60 • 30/60 • 30/60 • 6) = 32

нитки на дюйм.

Примечание. Знаком * обозначено передаточное отношение шестерен от шпинделя до коробки подач, включая гитару.

Прямое включение ходового винта осуществляется установкой рукояток У5 и У6 в положение „Прямое включение ходового винта». При этом во избежание поломки шестерен необходимо сначала установить рукоятку У6, а затем рукоятку; У5

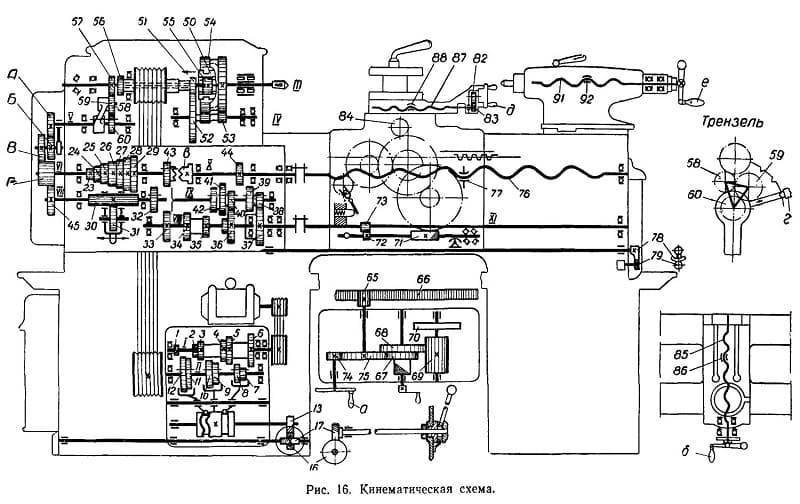

При ремонтных работах, связанных с разборкой коробки подач, следует обращать особое внимание и проверять правильность расположения шестерен согласно кинематической схеме

Чертеж суппорта токарно-винторезного станка 1М61

Фартук токарно-винторезного станка 1М61

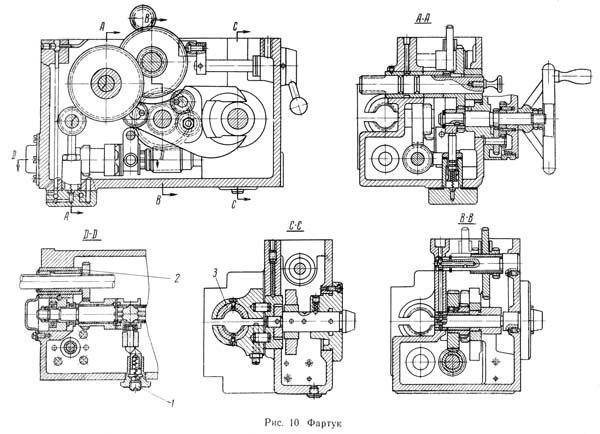

Чертеж фартука токарно-винторезного станка 1М61

Фартук (рис. 10) передает движение суппорту от ходового винта или ходового валика. Подачи суппорта при обтачивании осуществляются исключительно при помощи ходового валика ходовой винт применяется только при нарезании резьбы.

Для включения продольной подачи суппорта рукоятку У12 необходимо вытянуть на себя и затем повернуть вправо влево в зависимости от требуемого направления движения суппорта.

Фото фартука токарно-винторезного станка 1М61

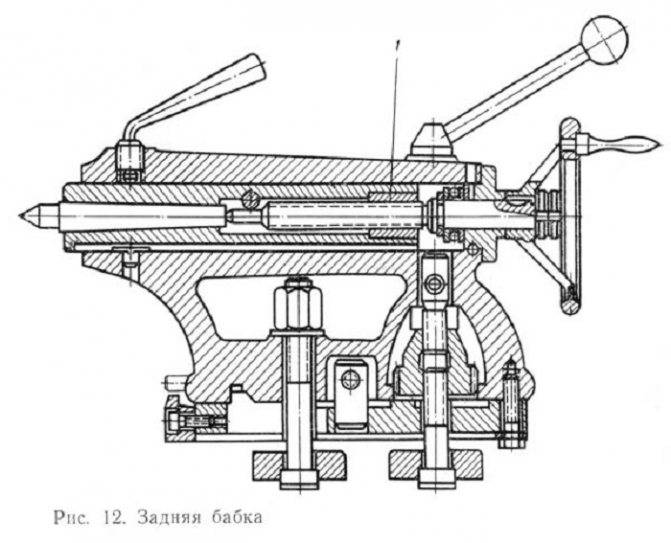

Чертеж задней бабки токарно-винторезного станка 1М61

Главные узлы токарно винторезного станка 1М61

Главные узлы станка

Базовым узлом станка является станина (1), имеющая наибольшую массу среди других комплектующих конструкций. Она базируется на площадке и крепится болтами. Станина имеет 2 направляющие, — одну формы «ласточкин хвост», а другую направляющую призматической формы. Благодаря таким формам направляющих и регулируемым клиньям, суппорт на станине держится жестко.

В левой части токарного станка 1М61 расположена передняя бабка (2). Она установлена таким образом в пазах, что её можно развернуть на несколько градусов, то есть сместить центр относительно оси. Этим при обработке добиваются конфигурации детали с плоским конусом.

В передней бабке размещена коробка скоростей (3), а снаружи рычаги управления. С торцевой части передней бабки смонтирована гитара сменных шестерен, на которой меняются шестерни перед нарезанием резьбы. В коробке скоростей размещен шпиндельный узел и посредством соединения определенных шестерен на блоках шпиндель вращается со скоростью от 16 до 2000 об/мин.

В тумбе слева размещен двигатель главного привода токарного станка 1М61 и обеспечивает включение прямого и обратного вращения шпинделя.

На станине справа располагается задняя бабка (7). В неё смонтирована пиноль с конусом Морзе 4, туда вставляется различный инструмент:

сверла;
метчики;
плашки;
центр.

Бабка задняя 1М61перемещается по станине и надежно крепится механическим зажимом. У неё ход пиноли составляет 100 мм и служит она, кроме определенных операций обработки, для поджатия длинной заготовки через вращающийся центр.

Посредине станка внизу расположен фартук (4). Через него проходит вал и винт. Вал служит для ускоренного перемещения суппорта, а винт для нарезания резьбы.

Над фартуком расположен суппорт (6), на нем крепится резцедержатель и салазки для протачивания конических поверхностей

Слева на передней бабке смонтирована коробка подач (5), а на ней рычаги и переключатели подач.

За станком расположен электрический шкаф (8), на нем смонтировано управление в виде автоматов.

Внизу станка в поддоне смонтирован для воды насос и там же внизу в корыто налита смазывающе-охлаждающая жидкость (с о ж).

Экран (9) предохраняет токаря от стружки и жидкости, которая разбрызгивается в процессе работы.

Таблица настройки станка для нарезания резьб

Нарезка производится плашками, метчиками и резцами. Рассмотрим нарезание резцами.

Чтобы нарезать необходимую резьбу по металлу, нужно так установить шестерни в коробке подач и в коробке скоростей, чтобы резец в резцедержателе прорезал профиль за один оборот шпинделя. Для этого на коробке скоростей и коробке подач устанавливаем соответствующую подачу и обороты по таблице, представленную выше.

Резьбовые резцы затачивать нужно с учетом материала обрабатываемой заготовки.

Верхняя часть резца (передний угол) может быть от 0 до -15 градусов, в зависимости от материала, чем мягче материал, тем угол может быть больше. Если резьба нарезается на заготовке из обычной углеродистой стали, то угол должен быть 0 градусов. А если из легированной стали, то угол делается отрицательным до 10 градусов.

Резьбовой резец должен формировать профиль, поэтому его угол должен соответствовать резьбе. Виды её представлены на верхней таблице, которой можно воспользоваться при заточке тех или иных резцов.

Задний угол не должен мешать при нарезке и поэтому делается одинаковым с двух сторон, или чуть меньше. Например, у профиля угол составляет 4 градуса, то задний угол у резца должен быть 3,5-3,8 градуса.

Технические характеристики станка 1В62Г

Наименование параметра	16В20	1В62Г	1В625М
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	445	445	500
Наибольший диаметр заготовки над суппортом, мм	220	220	290
Наибольший диаметр заготовки над выемкой станины, мм	–	620	690
Наибольшая длина заготовки (РМЦ), мм	750,1000,1500	750,1000,1500	1000,1500,2000
Наибольшая длина обтачивания, мм	650,900,1400	650,900,1400	900,1400,1900
Наибольшая масса заготовки в патроне, кг
Наибольшая масса заготовки в центрах, кг
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	54	54	60
Наибольший диаметр прутка, мм
Число ступеней частот прямого вращения шпинделя	24	24	24
Частота прямого вращения шпинделя, об/мин	10…1400	10…1400	10…1400
Число ступеней частот обратного вращения шпинделя	12	12	12
Частота обратного вращения шпинделя, об/мин	16..1800	16..1800	16..1800
Размер внутреннего конуса в шпинделе	М5	М5	М5
Конец шпинделя по ГОСТ 12593-72	6К	6К	6К
Подачи
Наибольшее продольное перемещение каретки суппорта, мм	650, 900, 1400	650, 900, 1400	900, 1400, 1900
Наибольшее поперечное перемещение суппорта, мм	280	280	302
Наибольшее поперечное перемещение верхнего суппорта (салазок), мм	130	130	130
Число ступеней продольных/ поперечных подач	50/ 50	50/ 50	50/ 50
Пределы скорости продольных подач, мм/об	0,018..22,4	0,018..22,4	0,036..22,4
Пределы скорости поперечных подач, мм/об	0,009..11,2	0,009..11,2	0,018..11,2
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	4/ 2	4/ 2	4/ 2
Продольное перемещение на одно деление лимба, мм	1	1	1
Продольное перемещение на одно деление нониуса, мм	0,1	0,1	0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,05	0,05	0,05
Перемещение салазок на одно деление лимба, мм	0,05	0,05	0,05
Количество нарезаемых резьб метрических	36	36	36
Пределы шагов нарезаемых резьб метрических, мм	0,5..224	0,5..224	0,5..224
Количество нарезаемых резьб дюймовых	45	45	45
Пределы шагов нарезаемых резьб дюймовых	77..0,125	77..0,125	77..0,125
Количество нарезаемых резьб модульных	36	36	36
Пределы шагов нарезаемых резьб модульных	0,5..224	0,5..224	0,5..224
Количество нарезаемых резьб питчевых	45	45	45
Пределы шагов нарезаемых резьб питчевых	77..0,125	77..0,125	77..0,125
Предохранитель от перегрузки	есть	есть	есть
Блокировка продольных и поперечных подач	есть	есть	есть
Выключающие продольные упоры	есть	есть	есть
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не более	Ra 2.0	Ra 2.0
Задняя бабка
Наибольшая длина перемещения пиноли задней бабки, мм	150	150	150
Наибольшее перемещение задней бабки, мм	±15	±15	±15
Электрооборудование
Количество электродвигателей на станке	3	3	3
Электродвигатель главного привода, кВт	7,5	7,5	7,5
Привод ускоренных перемещений, кВт	0,75	0,75	0,37
Электродвигатель насоса охлаждения, кВт	0,12	0,12	0,12
Суммарная мощность, кВт	8,37	8,37
Габариты и масса станка
Габариты станка (длина ширина высота) (РМЦ 1000), мм	2800 1190 1450	2800 1190 1450	2800 1370 1700
Масса станка (РМЦ 1000), кг	2450	2430	2430

Список литературы:

Станки токарно-винторезные 16В20, 16В20А, 1В62Г, 1В62ГА, 1В625. Руководство по эксплуатации, 2004 Станки токарно-винторезные 16В20, 1В62Г, 1В625М. Руководство по эксплуатации 16В20.00.000 РЭ Станки токарно-винторезные 16В20, 1В62Г. Руководство по эксплуатации 1В62Г.00.000 РЭ3, 1993

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Батов В.П. Токарные станки., 1978

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Тепинкичиев В.К. Металлорежущие станки, 1973

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Скачать паспорт Интересное видео Деревообрабатывающие станки КПО Производители
