Что можно делать ленточной пилой

Особенности заточки ленточных пил

Любой инструмент рано или поздно затупится, а перед мастером встанет вопрос о его заточке. Она может выполняться как вручную, так и на специальном оборудовании. Заточка ленточных пил предусматривает их разводку, то есть восстановление профиля режущей кромки. Существует три способа, как развести пилу:

1. Классический . При этом зубья по очереди отклоняют в правую и левую сторону.
2. Зачищающий . При таком способе 1-й и 2-й зубья отклоняют в разные стороны, а 3-й оставляют ровным. Это облегчает распил самых твердых материалов.
3. Волнистый . В этом случае кромке придают эффект волны. Сложный вариант, который могут выполнить только профессионалы.

Заточной станок для ленточных пил

Существует масса разновидностей таких агрегатов. Прежде всего они отличаются типом точильных кругов, подбираемых под определенный вид режущего полотна. Не существует универсального станка, способного справиться с любой лентой, поэтому перед его покупкой необходимо убедиться, что он подходит к самой пиле. Небольшой режущий инструмент можно заточить и надфилем, но в условиях промышленного производства такой вариант неприемлем. Станок для заточки ленточных пил может быть ручным и автоматическим. В любом случае он требует применения охлаждающей жидкости.

Приспособления для развода

Для развода существуют специальные разводные приспособления, отличающиеся большим разнообразием и функциональными возможностями. Сегодня многие специалисты по достоинству оценивают устройство для разводки пил «КЕДР» за его надежность, простоту и удобство в работе, а также невысокую цену.

Он представляет собой станок ручного применения, который обеспечивает точность разводки в 5 мкм. Станок снабжен специальными поддерживающими стойками для облегчения его применения. Наличие на станке индикатора часового типа максимально повышает точность разводки.

Тщательно продуманная конструкция разводного устройства «КЕДР» обеспечивает производительное и эффективное использование всего ресурса пилы, заданной производителем. Его можно легко настроить под необходимые параметры развода для обеспечения оптимальной ширины распила. В результате можно обойтись меньшей мощностью двигателя, т. к. снижаются силы трения при пилении.

Этот разводной станок легко и просто обеспечивает разводку, при которой сопротивление пилению минимально.

Каждая из пород дерева имеет характерную жесткость. В зависимости от этой характеристики, шаг зубьев пилы должен различаться. Для жестких пород шаг должен быть меньше.

Несмотря на явные преимущества данного станка над другими устройствами аналогичного назначения, он обладает доступной ценой, что также способствует все большему его признанию на просторах России.

Станок для разводки ленточных пил «КЕДР» обладает следующими техническими характеристиками:

• габаритными размерами – 28,5х12,1х36 см;
• шириной пил для развода – до 5 см;
• шагом разводимых пил – 2,2 см;
• весом – 5,2 кг.

Напомним и о более простых устройствах для развода пил-ножовок. Их применение для ленточных пил сопряжено с низкой точностью и большой трудоемкостью. Их использование оправдано только в случае отсутствия специальных устройств.

Разводка

Выбор и эксплуатация оборудования

При выборе ленточной пилы по металлу нужно учитывать на эти факторы:

• Толщину пилы — она должна быть от 0,9 до 1,1 мм. Чем меньше толщина, тем ниже должна быть подача. Стандартной толщиной считается 1 мм.
• Ширину пилы — бывает от 14 до 80 мм, чаще всего используют полотна шириной в 31-41 мм. Широкие ленточные пилы легче справляются с толстым металлом.
• Шаг зубьев — это расстояние между острыми краями соседних зубьев. Чем меньше расстояние, тем ювелирнее работа. Большое расстояние подходит для работы с твердыми металлами, в этом случае применяют небольшую скорость. При переточке необходимо следить, чтобы шаг остался прежним.
• Форму зуба — лучшей формой считается, если передний угол зуба имеет 10 градусов, задний угол и высота зуба мало влияют на результат.
• Количество зубцов — чем больше зубцов, тем ровнее распил толстостенных заготовок металла.
• Размер зубцов — крупные зубцы выбирают для глубоких пропилов, средние — для фигурной резки, мелкие — для тонких металлических листов.

Общие правила эксплуатации оборудования:

1. Следить, чтобы зубья всегда были заточенными и правильно разведенными.
2. Не стоит работать на неисправном станке, иначе результат окажется загубленным.
3. На рабочем участке должно быть достаточно светло.
4. Следите за формой заточного круга.
5. Благодаря индивидуальной подгонке можно добиться от обычного станка впечатляющих результатов.

Как грамотно заточить полотно?

Согласно статистике, более 80% случаев разрывов приспособления случается по причине неисполнения приемов затачивания полотен. Потребность в заточке выявляется зрительно – по облику самих зубьев либо состоянию места пропила (повышение неравномерности плоскости).

Камни для затачивания ленточных полотен подбирают исходя из жесткости зубьев. Для затачивания изделий из углеродистой и легированной стали пользуются корундовыми камнями. Полотнам из биметалла требуются боразоновые (эльборовые) или алмазные диски. Конфигурацию заточного диска для полотен необходимо определять, беря за основу характеристики инструмента. Она бывает тарельчатой, плоской, чашечной, профильной.

До начала работ желательно дать полотну повисеть в выкрученном положении 10–12 ч.

Условия к заточке полотен своими руками:

• обеспечение планомерного снятия металла по форме сечения зуба;
• недопущения излишнего нажима диска (это в силах вызвать отжиг);
• обеспечение целостности высоты и формы сечения зуба;
• непременное присутствие жидкости для охлаждения;
• контролирование отсутствия задиров.

По большому счету, не обращая внимания на изобилие правил и условий, данные приспособления довольно нетребовательны в вопросе затачивания. С ними можно заниматься как посредством специализированного заточника для ленточных полотен, так и ручным способом. Кроме того, можно использовать для обработки различные по конфигурации и субстанции круги.

Прежде чем затачивать ленточное полотно, желательно ознакомиться с ключевыми методами выполнения этой процедуры.

Метод 1: полнопрофильное затачивание

Этот метод считается особенно качественным, выполняется на автоматическом оборудовании. Эльборовый (боразоновый) диск, в точности подобранный по конфигурации, единственным проходом обрабатывает всю межзубную впадину вкупе с соответствующими плоскостями сопредельных зубьев. Получение неровной конфигурации у основы зубьев при этом исключается. Один изъян подобной заточки – это постоянно иметь под рукой конкретное число сфер для полотен разного назначения.

Метод 2: затачивание кромок зубьев

Может исполняться на специализированном оборудовании или ручным способом.

Если выбрано спецоборудование, то необходимо со знанием дела выбрать круг — как правило, это образцы плоской формы. По большому счету к профессиональному заточному оснащению желательно обращаться исключительно в тех ситуациях, когда масштабность работ довольно велика. Нерегулярные «бытовые» работы предпочтительнее выполнять руками – посредством гравера либо на обыкновенном станке. Во время работы с целью собственной безопасности необходимо непременно применять маску или защитные очки.

Развод режущих элементов ленточной пилы

Развод – это отгиб полотен ленточных пил в разные стороны. Это позволяет значительно снизить трение полотна и предотвратить его зажатие. Для обеспечения свободного передвижения полотна о стенки распиливаемого материала его ширина должна быть больше, чем толщина этого материала.

Типы разводок ленточных пил

Развод может иметь несколько разновидностей. У разных производителей он может иметь различные названия. Наиболее часто может быть:

• Стандартным, который характеризуется противоположным отгибанием режущих элементов в разнообразные стороны. Наиболее часто она используется для ленточных пил, которыми осуществляется распиловка твердого материала.
• Волнистым, который относится к категории сложных конструкций. Развод в данном случае имеет переменное значение. При этом образовывается своеобразная волна.

Развод заключается в отгибе не всего полотна, а только определенной части его вершины. Параметры определяются строго производителями инструмента. Их диапазон составляет от 0,3 до 0,7 миллиметров.

Защищающим. Развод заключается в загибании двух зубьев. При этом третий остается на месте. Предназначается для ленточных пил по обработке особо твердого материала. По форме каждый третий зуб напоминает трапецию. Местом расположения является центр полотна. С его помощью осуществляется максимально правильное направление пильной ленты.

Станки по дереву характеризуются универсальной конструкцией пильного инструмента. Развод для обработки мягких пород должен характеризоваться большими размерами, чем в оборудовании для обработки твердых пород. Но развод не должна быть таковым, чтобы по центру располагался клин без выреза. Развод должен характеризоваться одинаковым расположением всех режущих элементов. Разводить зубья необходимо таким образом, чтобы отклонение было не более 0,1 миллиметра. Если пилы будут располагаться неравномерно, то это приведет к тому, что ленточнопильное оборудование в процессе работы будет отходить в сторону.

Изготовление пилы своими руками

Учитывая все нюансы, размер и шаг зубьев на режущем элементе, можно приступать к самостоятельной сборке ленточной пилы в домашних условиях. На этом можно сэкономить значительную часть денег, но всё равно потребуется приобрести некоторые детали и материалы для сборки рабочего стола или устройства, приводящего механизм в движение.

Сборка ленточной пилы по дереву своими руками по чертежам включает следующие элементы:

• ленточный шкив;
• режущий элемент для ленточного станка;
• клиновый ремень типа А710;
• штангу несущую;
• направляющие;
• шкивы;
• электродвигатель с выбором мощности в зависимости от объёмов выполняемой работы;
• ремённый привод;
• кронштейн;
• две гайки типа М12 (2 шт.);
• ремень клиновый;
• направляющую;
• демпфер;
• штангу несущую;
• опору верхнюю;
• ползун;
• регулировочный винт;
• привод для верхней ленты.

Некоторые детали легко заменить подручными материалами, которые есть практически у любого человека в гараже. Другие элементы станка требуют покупки производственных моделей. Например, электродвигатель невозможно собрать своими руками, а оборудование со стиральной машинки или аналогичной техники не подойдёт из-за недостаточной мощности.

Устройство и сборка станка

Сразу стоит отметить, что чертежи самодельной ленточной пилы по дереву подойдут только в том случае, если есть помещение соответствующих габаритов. Столешница и станина с установленным агрегатом имеет внушительные размеры, которые просто не влезут в маленькое помещение. Такое оборудование используют для роспуска больших брёвен, но для обработки мелких заготовок подойдёт и мини-станок.

Станина и блок шкива

Рама станины является несущей частью, которая удерживает на себе большой вес всей конструкции. Нагрузка из-за вибрации в процессе работы усиливается в несколько раз, именно поэтому станина должна быть изготовлена из металлических профилей, которые необходимо сварить. Для станков среднего и малого размера за неимением металлических профилей подойдёт деревянный материал, но это должна быть цельная доска шириной 20 мм, а не ДСП или листы фанеры.

Доски соединяются таким образом, чтобы слои соединялись на пересечении волокон. Для дополнительного усиления рамы, собранной из брусков, используют саморезы, специальный клей, крепления и любые другие методы соединения. В итоге вся конструкция должна соответствовать функциям демпфера, который гасит рывки и вибрацию, получаемую во время работы режущего элемента. Для этого станина должна быть жёсткой и упругой.

Ещё одна важная деталь — это блок верхнего шкива, который держит в натяжении полотна. Колёсный вал монтируется во вставку, расположенную на внутренней части рамки. Ось регулируется с помощью двух резьбовых шпилек, которые монтируются в древесный материал с помощью гаек.

Верхняя (торцевая) часть станины обеспечена специальным винтовым механизмом, который отвечает за вертикальное перемещение по направляющей. Всю конструкцию усиливают путём установки добавочных шайб, которые привариваются к поверхности. С тыльной стороны предусматривают фланец, на котором фиксируется вал для выточки.

Особенности столешницы и шкива

Если неправильно закрепить подшипник, тогда появляется проблема с колесом, которое постоянно ударяется о плоскость в процессе работы. От этого режущий элемент начинает скользить и уходить в сторону, что в итоге приводит к порче обрабатываемого материала. Чтобы избежать таких ситуаций, подшипник устанавливается за перпендикулярностью вала.

Собранная ленточная пила своими руками по металлу, дереву или камню требует установки столешницы на тумбовое основание. Внутри её помещается мотор и пусковой механизм. Они отвечают за движение полотна, скорость и время его работы. Для изготовления такого стола часто используют фанеру, которую дополнительно обшивают текстолитом.

Нагрузка на столешницу минимальная, поэтому такого материала вполне достаточно для работы. Чтобы упростить работу, её оснащают самыми разными функциями. Например, столешницу оснащают поворотным механизмом для удобства распила заготовки под заданным углом. Параллельный упор или установка роликовой системы добавит столу горизонтальные движения, которые значительно ускоряют обработку.

Что нужно знать о ленточной пиле

Каким будет распил дерева, зависит от того, какую форму имеет зубец оборудования. Именно зубец ленточной пилы показывает тип распила. Чему же отдать предпочтение? Пила с узкой лентой стоит недорого и ею очень просто пользоваться. Смысл заключается в том, что зуб не может быть высотой не больше 20% от ширины полотна, иначе сталь от сильной нагрузки разорвется, как бумажный лист. Какого шага и высоты зубья, определяет площадь впадины. Потому как если опилки не будут выноситься, а будут скапливаться в пропиле, то пила заклинит и засориться опилками. На практике есть определение высоты зуба, и она равняется не меньше 5 мм. И, соответственно, шириной полотно должно быть менее 25 миллиметров. Узкая пила, которая порвалась, встречается часто. Широкие пилы рвутся очень редко. На таких пилах могут появиться трещины, и связано это с неправильно подобранными размерами, регулированием. А вот чтобы разорвать такую пилу это еще надо потрудиться. Трещины могут быть:

• во впадинах зубьев;
• в центральной части пилы;
• на кромке в задней части.

Наиболее часто встречаются дефекты во впадинах зубцов ленточного оборудования. Возникают дефекты в процессе работы пилы. Из-за дефектов такая пила делает неровный пропил дерева. Как же не допустить образование дефектов? На узких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец влево, 2-ой вправо, 3-ий прямо и опять: влево, вправо, прямо. В данном случае пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Лучшим считается работа пилы с уборкой опила на 100%, а узкая пила убирает на 30%, потому как высота зубцов у такого типа пил невысокая. Из вышесказанного можно сделать вывод, что скорость работы узкой пилы ниже, так как вынос опила низкий, и замедляет пил. Кроме того, узкая пила не имеет тело стабилизации и поэтому застревает и расшатывается в пропиле, из-за чего происходит разрыв. И тут уже опять понадобится ремонтировать и варить. Вывод однозначен, широкая ленточная пила для дерева все-таки лучший вариант. Единственное, что можно предпринять — это увеличить ширину стального полотна. Отношение не должно превышать 20 к 80. Зубцы можно сплющить на кончике, тем самым создав уширение в пропиле. Также можно наплавить стеллит. После этого зубцы гарантированно будут работать на все сто. Если сделан стеллит, то разводку делать не надо.

Следует сказать и о том, что каков будет пил, влияет и качество древесины. Дерево должно быть чистым, с минимальным количеством сучков. Широкая пила отлично работает с любой шириной бревна. Большие скорости для нее не проблема. В широких ленточных пилах настройка зубцов может проводиться более тонко. Также может меняться ширина, угол, толщина пропила. Благодаря этому выход продукции можно повысить до 25 %. Узкая ленточная пила делается с более дешевым оборудованием, более просто собирается. Это своего рода относительный плюс в копилку узких пил.

Ручная пила

Узкая пила нагревается во время работы полностью, а у широкой пилы нагревается только часть лезвия, которая пилит, из-за этого порой может возникать волна в месте пропила.

Поэтому широкую пилу надо натягивать гораздо сильнее, чем узкую. Конструкция широкой пилы более сложная, что, естественно, отражается на стоимости. Кроме того, на широкой ленточной пиле очень непросто работать, надо иметь ряд определенных навыков и знаний. Хороший, налаженный станок с широкой ленточной пилой даст большие объемы выработки.

Для того чтобы пиление было продуктивным требуется:

• станочное оборудование с широкой ленточной пилой;
• опытный оператор;
• высокого качества подготовленное оборудование;
• человек ответственный за заточку;
• механизм для заточки;
• обслуживающий персонал.

Станок для ленточной пилы Ленточными пилами можно пилить оперативно и качественно. Однако надо соблюдать ряд правил. Перед использованием ознакомиться с оборудованием, ухаживать за оборудованием, чистить и смазывать, вовремя проверять и обслуживать. Если финансов нет, то станок можно сделать самостоятельно. Обладая навыками, деталями и специальным оборудованием, следуя схеме, можно попробовать собрать ленточную пилу своими руками. Конечно, самостоятельно собранный станок не будет обладать супер скоростью, но как говорится: не спеша, можно выполнить поставленные задачи по пилению очень даже хорошо и продуктивно.

Ленточное пиление требует меньше изначальных затрат.

Меньшие изначальные затраты, необходимые предприятию, для организации производства, еще один существенный фактор в пользу ленточного пиления. Хотя, если честно, этот фактор может сыграть и злую шутку с производственником. Снижение стоимости оборудования однозначно приводит к ухудшению качества выпускаемой продукции

И что самое важное, на дешевом ленточнопильном оборудовании присущие ленточному пилению «особенности» проявляются значительно сильнее

Тем не менее, факт остается фактом, ленточная пилорама типа МВ-2000, позволяющая с полноценно пилить довольно толстые бревна, всегда буде дешевле бревнопильного дискового станка. А если добавить сюда не требовательность к фундаменту, возможность относительно легко перемещать с места на место, разумную потребляемую мощность или вообще дизельный привод…

На практике, как и положено, все не так однозначно, иначе было бы странно, что ленточное пиление при таких преимуществах до сих пор не вытеснило дисковое. Как я уже упоминал выше у ленточного пиления есть несколько существенных особенностей, несоблюдение которых сводит на нет все преимущества. Но о недостатках, хотя я бы все же настаивал на термине «особенности» мы поговорим в других материалах.

Советы по изготовлению ленточной пилы

Можно теперь и подробнее описать изготовление ленточной пилы своими руками. В работе стоит придерживаться следующего порядка:

1. перед сборкой этого аппарата в домашних условиях стоит найти хорошие и подробные чертежи станка. Они являются основным элементом качественного изготовления. Работа начинается с сооружения тумбы и стола. На них будет закрепляться весь механизм станка. Здесь пригодится дерево или фанерный щит;
2. потом стоит вырезать из фанеры специальные шкивы, которые оклеиваются листами резины. Детали из дерева нужно хорошо отшлифовать и обработать смолой;
3. далее изготавливается рама для всего аппарата. Стоит заранее просчитать ее форму, чтобы обеспечить надежное удержание режущей ленты. Из швеллера сваривается опорная рама и одевается ось из стали;
4. шкивы необходимо надеть на ось с помощью специальных втулок, размещенных на ее разных концах. Все шкивы нужно обязательно правильно сбалансировать;
5. чтобы лента не была подвержена вибрации, стоит использовать демпфер;
6. к электрическому двигателю необходимо подсоединить все детали, которые будут приводиться в движение;
7. дополнительно стоит изготовить направляющий механизм, который поможет подавать материал для обработки. Он делается из металлических уголков.

Рекомендации по эксплуатации

Сделанная своими руками ленточная пила может быстро окупить затраченные на ее производство время и средства. Но это будет соответствовать истине, если соблюдать рекомендации по эксплуатации такого оборудования. Специалисты дают такие советы:

необходимо правильно натягивать режущее полотно. Величина такого натяжения будет зависеть от марки используемой при изготовлении пилы стали, а также ее ширины. Измерить этот показатель можно при помощи специального прибора – «тирзометра»;

не стоит думать, что пила сможет проработать непрерывно долгое время. Специалисты рекомендуют следующий режим работы – два часа распила, далее полотно снимается и вывешивается в свободное состояние на 12-24 часа. Таким способом вы сможете продлить срок службы пилы;

всегда используйте смазку, особенно если распиливаете свежую древесину. У только что срубленных деревьев идет обильное выделение смолы. Ее масса начинает забивать резцы. Как результат пила начинает греться и быстро выходит из строя. Для смазки (и одновременного охлаждения) можно использовать обычную воду с добавлением простого моющего средства. В зимний период специалисты рекомендуют применять смесь дизтоплива и моторного масла;

после окончания работы ослабьте режущее полотно. При распиле оно нагревается и немного расширяется. После окончания работы полотно начинает остывать и уменьшаться в размерах. Если оставить ее в натянутом состоянии, то будут образовываться отметины от шкивов, на месте которых впоследствии получатся потертости;

соблюдайте правила заточки зубьев. От этого будет зависеть как скорость самой работы, так и срок службы режущего полотна. Также следите, чтобы зубья были всегда хорошо заточены и соблюдался правильный их развод.

Также необходимо строго соблюдать технику безопасности. Ленточная пила – это довольно травмоопасное оборудование. Лучше всего оснастить ее защитным кожухом. Такое дополнение позволит повысить безопасность работы, и поможет улучшить отвод опилок.

Также внимательно отнеситесь к выбору места установки станка. Конечно, самодельная ленточная пила не займет много места. Но все-таки вокруг должно быть достаточно пространства для свободного передвижения.

Кроме того, позаботьтесь о качественном освещении рабочего места. Довольно часто такой станок устанавливают на улице. В этом случае старайтесь работать только в светлое время или при наличии хорошего уличного фонаря.

Из видео вы узнаете как изготовить ленточную пилу своими руками из доступных материалов.

Преимущества и недостатки

Некоторые считают, что покупка ленточной пилы — лишняя трата денег, достаточно наличия циркулярной пилы. На самом деле ленточная пила экономит время работы, и повышает качество заготовок. На предприятиях и мебельных фабриках ленточная пила окупается за короткое время и повышает производительность.

Преимущества ленточной пилы:

• Тихая, быстрая и безопасна работа.
• Настольная модель весит мало и не занимает много места.
• Экономия электроэнергии.
• Справляется даже с бревнами и брусьями.
• Быстро изготовит фигурный распил.
• Снижает количество стружек.
• Срезы не обязательно шлифовать.

К недостаткам относится низкая стойкость зуба, который каждый раз необходимо шлифовать, а также необходимость готовить станок.

Завершающая отделка

Пила из дерева готова к эксплуатации уже после сборки, но лучше сделать кожух, закрывающий верхний шкив.

Это не столько преследует эстетические цели, сколько служит безопасности – даже при соскальзывании ленты со шкива, она задержится в кожухе.

Не лишним будет сделать и контейнер для стружки, который легко доставать и опустошать.

Ременной привод лучше вынести из-под стола, чтобы на него не попадали опилки. Для защиты двигателя рекомендуется также организовать кожух, предотвращающий проникновение пыли и других частиц.

Финальная обработка дерева лаком или краской не только продлит срок службы, но и защитит руки от неприятных скалок и щепок из необработанной древесины. Предварительно все поверхности нужно зашкурить и обработать антисептиками, предотвращающими гниение.

На видео представлен обзор самодельной деревянной пилы и рассказываются преимущества такого решения:

@ Ленточнопильный станок по металлу Своими руками !

Конкурсная работа №б/н в рамках Конкурс сварщиков «Подарок себе»

Генеральный спонсор конкурса Компания ЭСАБ — один из мировых лидеров в области производства оборудования и расходных материалов для сварки и резки.

Всем рукастым доброго дня ! Вот и я решил попробовать свои силы на вебсварке. Данный прожект просился на свет уже давно,с момента приобретения мной токарного станка,так как при работе с металлом очень часто приходиться отрезать кругляки,трубы,шестигранники,разных диаметров и болгарка уже всю душу вымотала. Купить же готовую ленточную пилу нереально,потому как ценник у них просто недосягаемый ! А тут увидел конкурс ну и решил, что это будет стартовая точка начала постройки данного агрегата .Да и когда ещё будет шанс стать обладателем классного сварочного полуавтомата о котором мечтаю не меньше чем о ленточной пиле. Не знаю конечно уложусь ли я до конца конкурса,но попытка не пытка,авось получиться, и так начнём:

Было приобретено кой какое железо. Для старта пока хватит. Лист 12 мм,лист 10 мм,лист 3мм,толстостенная труба ф325 и ф 85, кругляки разных диаметров,полоса 50х8

Далее чертим в компасе чертёж пильной рамы и несём его вместе с 12ым листом к мастерам на производство чтобы аккуратно вырезать плазмой основную деталь пилы(станину) на ней и будет собран привод режущей ленты.

Вот что получилось:

Теперь вырезаем заготовки для основания шкивов

Устанавливаем их в токарный станок и протачиваем,получились блины на которых будут приварены кольца из трубы Ф325

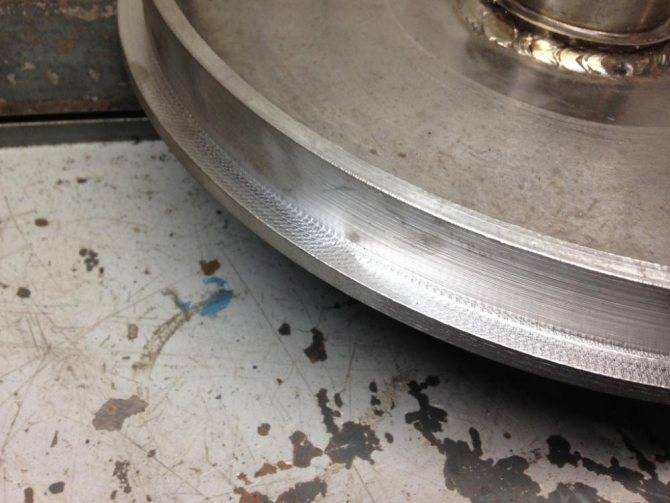

Далее вырезаем кольца,они будут служить полкой шкива по которой будет двигаться лента

Делаем первую примерку,дабы убедиться что всё правильно и будущие шкивы не выходят за пределы пильной рамы.

Всем следящим за темой доброго времени суток ! Итак работа не стоит а месте,следующим шагом было изготовление шкивов их проточка и центровка.протачиваем блины,варим к ним кольца торцуем и протачиваем.

Теперь Изготавливаем ступицу с механизмом натяжения для ведомого вала.Это будет примерно выглядеть так:

свариваем вал с пластиной,привариваем направляющие.

Теперь к ступице привариваем пластину за которую натяжник будет тянуть ступицу.

Далее привариваем опорную пластину натяжного устройства.

Изготавливаем Натяжное усройство.

Далее обвариваем всю конструкцию по периметру короткими шовчиками,дабы всю конструкцию не свентило в пропеллер.

Не полотно, а лента сейчас не проблема,их спаивают под заказ любой длинны. Всем Здрасте ! А работа по ленточке потихоньку движется.Следующим шагом было изготовление проточек под стопорные кольца,дистанционных втулок,болтов и др. деталей необходимых для установки и примерки ведомого шкива.

Далее изготавливаем ступицу приводного шкива,для чего берём толстостенную трубу,отрезаем нужный кусок,протачиваем её,прессуем в неё подшипники и вставляем стопора,примеряем её на вал шкива.

Теперь привариваем к ней фланец,и снова проверяем на вал шкива.

Затем переворачиваем нашу конструкцию и варим на неё дополнительные рёбра жёсткости,а на них ещё дополнительно уголок.

Изготавливаем и привариваем ограничители для ступицы ведущего шкива.

Дальше больше !

Сообщение отредактировал Миротворец: 21 Январь 2020 08:21

Колеса пилы

Здесь вполне уместно использовать те материалы, которые были забракованы раньше. Например, МДФ или ДСП. Конструкция, на основании которой собирается пила ленточная, предусматривает размер колес диаметром сорок сантиметров. Толщина же может быть разной, но порядка двух-трех сантиметров.

Конструкция здесь также клееная, из нескольких слоев.

Ответственный же момент, как можно догадаться, – центральная часть.

Изготовить колеса можно на фрезерной машинке. Для удобства сразу просверливайте в центре отверстие, чтобы совмещать круги, а также постарайтесь оставить около сантиметра для чистовой обработки уже после сборки.

Валы вам нужны под готовые подшипники, с ограничителем и внутренней резьбой на противоположных сторонах. Фланцы можно сделать из той же фанеры. Состоят они из двух деталей – первая держит подшипник, а вторая обеспечивает зазор между ним и самим колесом.

Диаметр просверленного отверстия не должен строго соответствовать продетому валу – лучше чтобы первое было немного больше последнего.

Вам понадобится два колеса, поскольку пила ленточная по металлу или дереву предусматривает такую конструкцию. Они одинаковы по своим размерам и изготавливаются одновременно.

Также чтобы лента пилы не соскальзывала, можно придать круглым изначально колесам слегка бочкообразную форму – это поможет избежать многих проблем. Угол же скоса с каждой стороны надо сделать в пять градусов.

На одном из колес устанавливаете штатный приводной шкив, подогнанный под используемый ремень.

Последняя часть работ – балансировка. Для этого используются небольшие подшипники как опора для ленты. Временная ось крепится горизонтально, подшипники, указанные раньше, устанавливаются, и запускается легкое вращение.

Для улучшения работы можно сделать несколько углублений в нижней части тыльной стороны колеса – это помогает избежать вращения в любом положении.

Характеристики

Для эффективного использования ленточной пилы потребуется несколько полотен различной ширины и толщины

При выборе инструмента для той или иной работы важно учитывать следующее:

• тонким полотном можно обрабатывать только мягкую древесину, в противном случае оно быстро погнется, линия распила получится неровной;
• чем шире лезвие, тем точнее будет срез;
• толстая пила не подходит для работы с небольшими брусками и тонким листовым материалом, они деформируются из-за нагревания;
• разрезы под углом и фигурную резку можно выполнить только узким полотном.

Помимо геометрических размеров полотна, важно обращать внимание на профиль и высоту зуба. Важный критерий полотна для ленточной пилы – количество зубьев на единицу длины

Пила с частым зубом имеет больший срок службы из-за меньшего давления на каждый зуб. Пила с редким зубом предпочтительнее для твердой древесины благодаря большему давлению на режущую кромку.

На качество среза влияет и высота зубца. Крупный зуб отлично подходит для черновой работы и резки толстой древесины. Небольшие бруски и тонкий листовой материал качественно распилит лишь лента с мелким зубом.

Еще один важный параметр – шаг зубьев. Различают ритмичный шаг и переменный. Пила с ритмичным шагом подходит для тонких работ, таким инструментом удобно резать рейки небольшой толщины, выпиливать детали из фанеры. Полотно с переменным шагом стоит выбирать для обработки крупных заготовок из мягкой древесины. Благодаря асимметричному расположению зубьев такое полотно не забьется и легко разрежет толстую доску.

Материалы для изготовления ленточной пилы своими руками

Сделать всю конструкцию ленточной пилы из подручных средств не получится. Перед началом сборки необходимо приобрести следующие материалы:

1. щиты из дерева или фанеры. Из них можно сделать шкивы, тумбу для станка и его раму;
2. листы из металла для изготовления режущего полотна. Готовое изделие при желании можно просто приобрести;
3. металлический прут и швеллер необходимы для сборки опорной рамы и оси, на которой можно закрепить шкивы;
4. резиновые листы нужны для защиты изделий из дерева;
5. качественный ремень, способный обеспечить вращение колес на аппарате;
6. специальный клей, чтобы склеить определенные части изделия;
7. элементы для крепежа деталей: болты, прокладки, шайбы и саморезы;
8. специальные втулки;
9. электродвигатель. Не стоит приобретать его за большие деньги. Главное, заранее определиться с мощностью ленточной пилы.

С помощью этих материалов довольно просто изготовить ленточную пилу своими руками в домашних условиях. Все необходимые чертежи подобной конструкции стоит рассматривать точно, проверяя каждую деталь. Схемы можно найти в сети.
