Изготовление звездочек для цепной передачи

Звездочки для цепей

Звездочки для приводных цепей представлены профилированными колесами, которые на поверхности имеют зубья. Эти элементы изделия предназначены для зацепления с приводной цепью на момент ее эксплуатации. Особенности заключаются в нижеприведенных моментах:

1. Изделие отличается от стандартных зубчатых колес и шкивов. При этом отличия заметны визуально.
2. Форма зуба характеризуется тем, что она не предназначена для непосредственного зацепления и контакта на момент эксплуатации.
3. При изготовлении звездочек применяется металл, характеризующийся повышенной устойчивостью к износу.
4. Основной характеристикой можно назвать количество зубьев. При этом производятся однорядные и многорядные варианты исполнения.

Подобное изделие сегодня получило широкое распространение, применяется в качестве основного элемента при создании различных механизмов.

Материалы звездочек цепных передач

Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:

• со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
• подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.

Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.

Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.

Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.

Особенности снятия со скоростного велосипеда

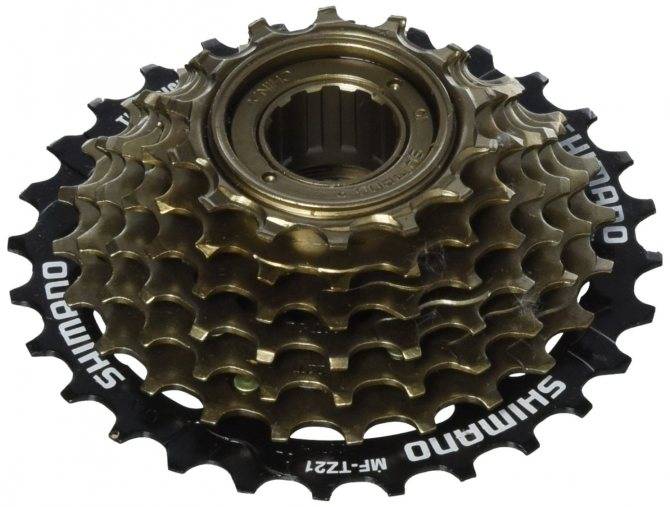

При необходимости снять кассету со скоростного велосипеда нужно внимательно ознакомиться с рядом особенностей и нюансов, характерных для этой процедуры. Так, например, можно столкнуться с определенными трудностями при разборке звездочек на шести- и семискоростном велосипеде. Для каждого случая есть свое решение проблемы.

С 7 звездочками

Чтобы выполнить демонтаж, надо заранее убедиться в наличии стопорного кольца и ознакомиться с технологией зажима всех звездочек между собой. В бюджетных моделях трансмиссии звездочки не прикручены, а жестко соединены с помощью заклепок. Необслуживаемые экземпляры можно сразу же выбросить, если с их зубьями что-то случится.

С 6 звездочками

Шестискоростной набор — это, в подавляющем большинстве случаев, трещотки. Для выполнения этой процедуры необходимо использовать ключ 15 мм — чтобы избавиться от заднего колеса, и ключ 17 мм — для откручивания гаек на оси. Далее для снятия заднего набора звездочек с велосипеда нужно придерживаться инструкции:

1. Снятие подшипникового конуса.
2. Снятие подшипника с противоположной стороны втулки.
3. Снятие оси с подшипником и конусом. Если старые элементы втулки вышли из строя, у владельца велосипеда появляется отличный повод установить новый ремкомплект.
4. Установка в шлицы съемника для кассеты.
5. Установка хлыста на наиболее легкую (большую) звезду.
6. Вращение звезды в направлении по часовой стрелке.

Последний этап — вращение съемника против часовой стрелки с помощью головки или разводного ключа.

Расчет цепной передачи

Для цепной передачи выбираем открытую приводную роликовую однорядную цепь ГОСТ 13568-97.

Последовательность проектировочного расчета цепных передач.

1. Определяем числа зубьев звездочки.

2. Выбираем ориентировочный шаг цепи tпр по частоте ее вращения n1 (табл. 5.1)

Таблица 5.1 Значения шага роликовой цепи в зависимости от частоты вращения малой звездочки при Z1≥15

Частота вращения n1max , мин-1	1000	900	800	630	500	400	300
Шаг цепи tпр, мм	15,88	19,05	25,40	31,75	38,10	44,45	50,80

3. Принимаем по табл. 5.2 ориентировочное значение допускаемого среднего давления в шарнирах

Таблица 5.2 Допускаемое удельное давление в шарнирах для втулочных и роликовых цепей при Z1=15..30

Шаг цепи t, мм	[р] МПа при n (мин-1)
50	200	400	600	800	1000	1200
12,7…15,88	35	31,5	28,7	26,2	24,2	22,4	21,0
19,05…25,4	35	30	26,2	23,4	21,0	19,0	17,5
31,75…38,1	35	28,7	24,2	21,0	18,5	1,0,	10
44,45…50,8	35	26,2	21,0	17,5	10	–	–

4. Определяем коэффициент нагрузки, учитывающий условия эксплуатации по табл. 5.3.

5. Определяем расчетный шаг t однорядной цепи, m = 1; для двухрядной m = 2. Полученное значение шага t округляем до стандартного. По расчетному шагу принимаем цепь ПР по ГОСТ 13568-97 (табл. 5.4)

6. Рассчитаем среднюю скорость цепи v и окружную силу Рt, после чего проверим износостойкость цепи. При несоблюдении условия р< необходимо увеличить шаг цепи или принять двухрядную цепь и расчет повторить.

Таблица 5.3 Эксплуатационные коэффициенты

Условия работы передачи
Характер нагрузки:
– спокойная, слабые толчки	KД = 1
– с толчками или переменная	KД = 1,25…1,5
Способ регулировки межосевого расстояния:
– оттяжная звездочка или нажимной ролик	Kp = 1,1
– передвигающиеся опоры	Kp = 1
– нерегулируемое (постоянное) расстояние	Kp 2 = 1,25
Межосевое расстояние:
– а≤25 t	Ка = 1,25
– а= (30 … 50) t	Ка = 1
– а=(60 … 80) t	Ка = 0.9
Положение передачи в пространстве:
– наклон линии центров звездочек к горизонту до 70°	КН = 1
– наклон линии центров звездочек к горизонту более 70°	КН = 1,25
Способ смазки:
– непрерывная (масляная ванна или от насоса)	Кс = 0,8
-капельная или внутришарнирная(регулярная)	Кс = 1
– периодическая (нерегулярная)	Кс = 1,5
Продолжительность работы:
– односменная	КП =1
– двухсменная	КП =1,25
– непрерывная	КП =1,5
Примечание. При условии >3 необходимо изменить условия работы передачи

7. Проверим выбранную цепь по коэффициенту запаса прочности (табл. 5.5) > . При несоблюдении условия > необходимо увеличить шаг цепи или принять двухрядную цепь и расчет повторить.

8. Определим геометрические размеры передачи.

Таблица 5.4 Цепи приводные роликовые однорядные типа ПР ГОСТ 13568-97

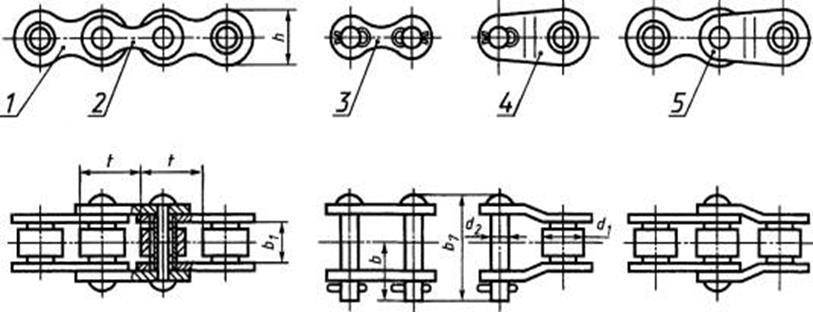

1 – внутреннее звено; 2 – наружное звено; 3 – соединительное звено; 2 – переходное звено; 5 – двойное переходное звено

Типоразмер цепи	t	b1,	d2	d1, d4	h, е	b7,	b,	Разруш. нагрузка, кН,	Масса 1 м цепи, кг	F, мм2
ПР-9,525-9,1	9,525	5,72	3,28	6,35	8,5	17	10	9,1	0,45	28,1
ПР-12,7-18,2	12,7	7,75	4,45	8,51	11,8	21	11	18,2	0,75	39,6
ПР-15,875-23	15,875	9,65	5,08	10,16	14,8	24	13	23,0	1,00	54,8
ПР-19,05-31,8	19,05	12,70	5,94	11,91	18,2	33	18	31,8	1,90	15,8
ПР-25,4-60	25,4	15,88	7,92	15,88	24,2	39	22	60,0	2,60	179,7
ПР-31,75-89	31,75	19,05	9,53	19,05	30,2	46	24	89,0	3,80	262
ПР-38,1-127	38,1	25,40	11,10	22,23	36,2	58	30	127,0	5,50	394
ПР-44,45-172,4	44,45	25,40	12,70	25,40	42,4	62	34	172,4	7,50	473
ПР-50,8-227	50,8	31,75	14,27	28,58	48,3	72	38	227,0	9,7	646
ПР-63,5-354	63,5	38,10	19,84	39,68	60,4	89	48	354,0	16,0	538

Примеры условных обозначений цепей:

Цепь приводная роликовая однорядная с шагом 12,7 мм и разрушающей нагрузкой 18,2 кН:

Цепь ПР-12,7-18,2 ГОСТ 13568-97.

Цепь приводная роликовая двухрядная шага 25,4 мм с разрушающей нагрузкой 171 кН:

Цепь 2ПР-25,4-171 ГОСТ 13568-97.

Таблица 5.5 Запас прочности цепи по износостойкости и усталостной выносливости

Тип цепи	Срок службы, ч	Значения [n] ( при скорости цепи v, м/с)
0,4	l	4	8	10	12
ПР—12,7—900	2000	8,6	9,0	10,8	11,2	12,7	13,5
ПР—12,7—1820	4000	10,2	10,7	15,0	18,9	20,3	21,6
ПР—12,7—1820	2000	7,0	7,2	8,0	9,0	10,0	10,5
ПР—15,875—270	4000	7,8	8,3	11,5	14,5	15,6	16,6
ПР—19,05—3180	2000	6,0	6,5	7,0	8,0	9,0	9,0
ПР—25,4—5670	2000	6,0	6,5	7,0	8,0	9,0	9,0
ПР—31,75—8850	4000	7.5	8,0	8,4	10,6	11,3	12,1
ПР—38,1—12760	8000	9,8	12,6	16,8	21,1	22,7	24,2
ПР—44,45-17240	10000	10,8	15,0	21,0	26,4	28,4	30,0

Как почистить и смазать звездочки

Трущиеся механизмы требуют периодической смазки и чистки от грязи. Это позволит улучшить качество поездок и удлинит срок эксплуатации трансмиссии. В комплект классических односкоростных моделей зачастую входит защита цепи. Рекомендуется оставить ее. Она также предохраняет от лишней грязи переднюю звезду.

Уже после нескольких покатушек по лесам, пересеченке и бездорожью горный велосипед обрастает грязью. И если на колесах и раме ее хорошо видно, то в механизмах не всегда. Поэтому чаще нужно осматривать своего двухколесного коня и вовремя принимать меры.

Чистка велосипедной кассеты: 1. Разжать ободной тормоз (снять калипер на дисковом тормозе), снять заднее колесо.

2. Осмотреть на грязь. Если все очень плохо, придется снимать и разбирать кассету. При незначительных загрязнениях можно чистить прямо на колесе.

3. Для очистки лучше используются специальные узкие щетки. Они позволяют залезть в глубокие промежутки между шестернями и найти там много интересного. Да и гораздо удобнее, чем залезать в зазоры тряпкой.

4. Очистить зубчики можно при помощи старой зубной щетки или же стереть абразив мягкой салфеткой.

5. После этого протереть поверхности керосином, дать высохнуть и нанести смазку на зубчики и ямки. Одновременно с кассетой чистить и смазывать рекомендуется и цепь. Только так будет достигнут нужный результат.

Чистка системы делается по аналогии. Здесь все проще: колесо снимать не нужно, всего несколько звезд. Правда, работать нужно аккуратно, чтобы не повредить и не расстроить переключатель.

Звездочки – важнейшие составляющие трансмиссии, без которых движение невозможно в принципе. Правильный подбор передач, периодическая очистка и своевременная замена изношенных компонентов позволят избежать неприятных сюрпризов на дороге, а , действительно, будет скоростным, а не ехать только на одной передаче.

Для того что бы сделать приводную звезду совсем не обязательно иметь ЧПУ или прочее спец оборудование.

Бывает, что не всегда удается найти и купить для велосипеда, мопеда или мотоцикла звезду с нужным количеством зубьев. Предлагаю простой и доступный способ самостоятельного изготовления нужной звезды.

Технология проста — в программе Sprocket

Скачать файл: (cкачиваний: 2073) .zip

Нужно, сделать звезду с нужным количеством зубьев под определенную цепь, программа проста и не требует особых знаний. Открываем скачанный архив с программой, в котором кроме программы есть инструкция как ней пользоваться.

Параметры цепи указанные на фото красной стрелкой можно взять с этого сайта, а для тех, кто не понял, как это сделать смотрите изготовление звезды от начала и до конца в видео.

После того как звезду распечатали, листы нужно между собой соединить по линии и приклеить на метал нужной толщины. Я делал звезду под мопедную цепь, и брал металл толщиной 5,5 мм.

Лишний металл обрезаю, чтобы не мешал.

Для того чтобы все зубья были вырезаны одинаково, я закрепляю звезду и болгарку на одной рейке, а угол под которым нужно пилить смотрю по заводской звезде с любым количеством зубьев.

Болгарка на шарнире что позволяет ее подымать и опускать. После пропила с одной стороны, звезду переворачиваю на другую сторону и тоже спиливаю лишнее.

После этого нам нужно подровнять высоту зубьев, которую я отмеряю по заводской звездочке, для этого я закрепляю болгарку.

После того как все зубья выровняли по высоте немного подравниваю их на болгарке.

На самом деле из велосипедных частей можно сделать абсолютно любую вещь. Не всегда это уместно, не всегда это практично, не всегда результат выглядит здорово, но при наличии свободного времени и материалов действительно возможно все.

Давайте рассмотрим основные категории подобных поделок:

Желание удивить;Острая необходимость;

В нашей статье мы рассмотрели различные категории, а также написали примерный состав деталей, который потребуется для воспроизведения той или иной идеи.

Какая из идей к к какой категории относится, уверены, вы догадаетесь.

Звездочки под втулку

Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.

Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.

Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.

В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.

Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).

Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.

Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Читать также: Проверка реле регулятора генератора ваз 2110

Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.

Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.

Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.

По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.

Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется

, (13.1)

Где Р – Шаг цепи; – Число зубьев звездочки.

Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).

Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes

Расчет в Excel профиля звездочки.

Расчет звездочки цепной передачи выполняется по формулам Таблицы 1 и Таблицы 2 ГОСТ 591-69. Расчет некоторых дублирующих размеров я не стал выполнять, а оставшиеся, необходимые для прорисовки профиля параметры, расположил в таблице в порядке выполнения построений.

Программа в MS Excel:

Исходных данных — всего два, по ним автоматически определяются все расчетные параметры. Пользователь вводит число зубьев звездочки и выбирает из выпадающего списка цепь по ГОСТ 13568-97, все остальное происходит автоматически!

Проектировочный расчет в Excel роликовой цепной передачи, определяющий исходные данные для рассматриваемой программы, в подробном изложении найдете здесь.

Формулы:

Формулы в программе, как было замечено выше, расположены не в логической последовательности выполнения вычислений, а в порядке потребности в значениях размеров для выполнения геометрических построений.

9. λ=td₁

10. K=f(λ)

при λ≤1,5  K=0,480

при 1,5<λ≤1,6  K=0,532

при 1,6<λ≤1,7  K=0,555

при 1,7<λ≤1,8  K=0,575

при λ>1,8  K=0,565

Последнее значение K явно выбивается из логической цепи чисел, но соответствует ГОСТ 591-69. Ошибка в ГОСТе? Скорее всего — да. (Никто не удосужился за почти 50 лет ее исправить…) Однако, ошибка не критическая. Во многих источниках K=0,5 вне зависимости от значения λ.

11. γ=180/z

12. D_e=t*(K+1/tg (γ))

13. d_д=t/sin(γ)

14. D_i=d_д-2*r

15. e/2=0,015*t

В точных кинематических реверсивных передачах следует назначить e=0.

16. r=0,5025*d₁+0,05

17. α=55-60/z

18. r₁=0,8*d₁+r

19. β=18-56/z

20. FG=d₁*(1,24*sin(φ) — 0,8*sin(β))

21. φ=17-64/z

22. r₂=d₁*(1,24*cos (φ)+0,8*cos (β) -1,3025) -0,05

23. b_n=f (b₁)

при n=1  b_n=0,93*b₁-0,15

при n=2 и n=3  b_n=0,90*b₁-0,15

при n=4  b_n=0,86*b₁-0,3

24. B_n=(n-1)*A+b_n

25. D_c=t*1/tg (γ) -1,3*h

26. r₃=1,7*d₁

27. h₃=0,8*d₁

28. r₄=f (t)

при t≤35  r₄=1,6

при t>35  r₄=2,5

Алгоритм построения профиля зуба:

1. Из центра звездочки проводим вертикальную осевую линию через центр будущей впадины и наклоненную на угол γ осевую линию, которая пройдет через центр зуба.

2. Из того же центра строим три окружности – выступов, с диаметром D_e; делительную, с диаметром d_д; и впадин, с диаметром D_i.

3. Чертим осевую линию параллельную вертикальной осевой, отступив от нее на расстояние, равное половине смещения — e/2.

4. Из центра O — пересечения делительного диаметра и смещенной осевой линии — строим дугу с радиусом r и углом α.

5. На продолжении отрезка EO находим точку O₁ (EO₁=r₁) и проводим дугу радиусом r₁ на угол β.

6. Из точки F откладываем отрезок FG под углом φ  к наклонной осевой, проходящей через центр зуба.

7. На перпендикуляре к отрезку FG, проведенном из точки G, находим центр O₂ (GO₂=r₂) и чертим из точки G дугу радиусом r₂ до пересечения с диаметром окружности выступов.

Фронтальный профиль зуба построен. Осталось сделать зеркальную копию профиля вправо от вертикальной оси и размножить по всей окружности.

Построение поперечного профиля зубьев звездочки, думаю, не требует каких-либо дополнительных пояснений

Единственное, на что хотелось бы обратить внимание, это — выполнение диаметра обода Dc. Если его по невнимательности завысить, ролики цепи не «сядут» во впадину, и цепь будет опираться на звездочку торцами боковых пластин… (Недолго будет опираться…)

Преимущества универсальной конструкции звездочек

Универсальные варианты исполнения рассматриваемого изделия получили весьма широкое распространение. Особенности конструкции звездочек характеризуются следующими достоинствами:

1. Универсальность в применении. Существует довольно большое количество различных механизмов с цепью, которые работают за счет цепного привода. При этом не имеет значение то, для какой цели проводится передача усилия.
2. Длительный эксплуатационный срок. Применение стали определяет то, что зубья выдерживается длительную эксплуатацию для повышения основных эксплуатационных характеристик проводится закалка и отпуск, а также внесение различных веществ для изменения прочности.
3. Высокая устойчивость к воздействию окружающей среды. Как правило, при изготовлении звездочки используется сталь, которая в составе имеет легирующие элементы. К примеру, повышенная концентрация хрома становится причиной коррозионной стойкости.
4. Надежность в эксплуатации. Звездочка с правильными параметрами обеспечивает надежную передачу усилия или вращения.

Универсальные приводные элементы для приводных цепей можно встретить в продаже в специализированных магазинах.

Именно поэтому часто механизм смазывается моторным маслом или другим подобным веществом, которые способны повысить степень защиты поверхности от воздействия окружающей среды и снижения степени износа.

Материалы звездочек для цепных передач

Для изготовления звездочек используются различные типы сталей – как среднеуглеродистых, так и легированных. Самыми распространенными марками считаются 45, 40Х, 40ХН, 35ХГСА и 50Г2. Отличные по физико-механическим характеристикам звездочки получаются и из цементируемых сталей, подвергаемых закаливанию. К ним относится сырье марок 15, 12ХНЗА и 20Х. В производстве звездочек могут применяться и элементы из пластика. Чтобы обеспечить более мягкую и бесшумную работу, венцы этих деталей выполняются из пластмасс. Пластмассовые части не только снижают шум, но и сокращают износ частей цепного механизма. Цепные приводы с невысокой скоростью хода могут оснащаться звездочками, изготовленными из чугуна.

Способы изготовления звездочек

Процесс изготовления звездочек для цепной передачи, несмотря на видимую простоту изделий, имеет много нюансов и в целом сложнее, чем создание зубчатых колес. По способу производства эти комплектующие могут быть литыми, штампованными или обработанными механическим способом. Кроме основных операций заготовка, превращенная в звездочку, по необходимости проходит зубопритирку, обкатку или шлифовальные работы. Количество операций зависит от типа цепи, для которой она предназначена. Звездочки используются в вильчатых, роликовых, втулочных, пластинчатых, круглозвенных и тяговых цепях.

Конструкция ступицы и диска звездочек цепных передач

Конструкционными элементами звездочки являются ступица и диск. Первая играет роль связующего элемента и крепится непосредственно на валу

Важно, чтобы после изготовления звездочек для цепей их ступицы “сидели” на валах достаточно свободно, но не допускали радиальных и осевых сдвигов. Вместе с тем прочность конструкции не должна достигаться за счет ее утяжеления

Если звездочка чугунная, диаметр ее ступицы не должен превышать 1,65 от диаметра вала. Для стали этот коэффициент составляет 1,55. Длина ступицы тоже зависит от диаметра вала: как правило, она составляет не менее 1,2 и не более 1,5 от его величины. Если звездочка имеет совсем небольшие размеры, ширина ее диска обычно равна ширине зубца.

Изготовление звездочек на заказ

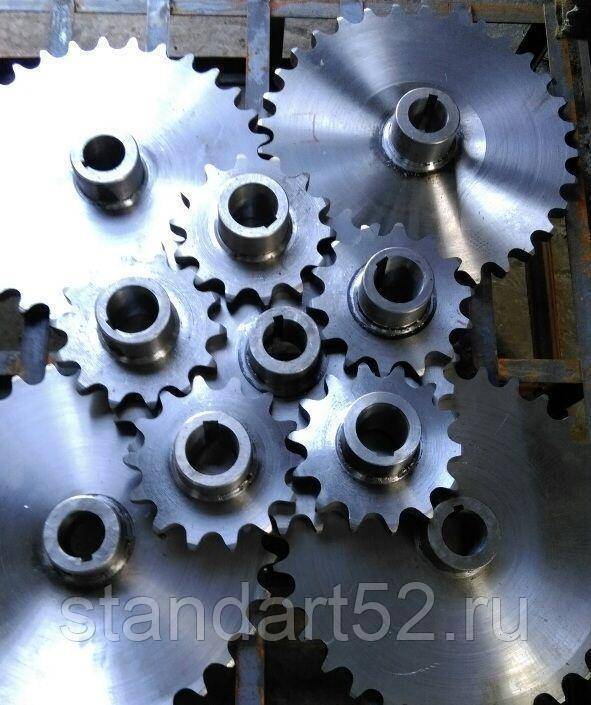

Наш цех металлообработки специализируется на изготовлении любых звездочек для цепных передач. Мы готовы выполнить простейшие и самые сложные задачи. Наши специалисты могут выпустить сплошные детали, прорезать шпоночные пазы, сделать в ступице шлицевые или радиальные отверстия. И даже изготовить сложные разъемные звездочки. В зависимости от того, для какого оборудования вам нужна деталь – отечественного или импортного, – мы будем работать по ГОСТу или по стандартам DIN/ISO. Наши преимущества – оперативность, гибкая ценовая политика и гарантии на каждую деталь.
