Как выточить шар на токарном станке

Использование специальной конструкции

Значительно упростить процесс можно путем использование специальной конструкции. Приспособление, при помощи которого можно провести рассматриваемую работу, позволяет поворачивать резец по заданной окружности. При этом можно отметить следующие нюансы:

1. Конструкция должна быть жестко закреплено, для чего придется проделывать отверстия в станине для его крепления.
2. Предварительно металла также обрабатывается стандартным способом при помощи продольно-поперечной подачи.
3. Конструктивные особенности конструкции обуславливают ограничение минимального и максимального диаметра получаемого шара.
4. Использовать наждак для удаления металла в месте крепления также придется и в этом случае.
5. Обработка всей поверхности, кроме места крепления, проводится за один раз. Предварительная обработка для снятия металла необходима по причине того, что в этом случае поперечная подача не регулируется (диаметр детали регулируется расстоянием, на котором находится режущая кромка от места крепления).
6. Достигается правильная форма, при этом особых навыков обработки не нужно иметь.
7. Можно получить партию деталей шарообразной формы, которые будут иметь одинаковые размеры.

В заключение отметим, что подобное приспособление зачастую создается своими руками. Токарные станки старых моделей не приспособлены для автоматизации процесса производства получения шарообразных тел.

Еще одно изделие в виде шара, изготовленное на токарном станке

Поделка, выполненная на токарном станке Нарезано на токарном станке из заготовки типа «Шар»

Приспособления для обработки сфер

Точение шара

Когда говорят о сферических поверхностях, то обычно представляют себе шap. В действительности же речь пойдет о сферах, являющихся участками общей поверхности какой-либо детали. К числу таких деталей, имеющих сферы (сферические и торовые поверхности) относят: матрицы, пуансоны, шаровые пяты, нодпятники, краны, линзы, наконечники, штуцеры, ниппели, опоры, ступицы, шаровые соединения, клапаны, ролики, валки, маховики, пресс-формы, червячные шестерни и т. п.

Разделим все сферы на выпуклые и вогнутые и классифицируем по признаку расположения их на поверхности детали. На рис. 49 показаны выпуклые, а на рис. 50 вогнутые сферы. Одни сферы по своему расположению имеют общую ось симметрии с деталью (рис. 49, б — ей рис. 50, а — в), другие не имеют общей оси симметрии с деталью (рис. 49, а, ж, з и рис. 50, г — з).

Рис. 49. Выпуклые сферы

Обработка сфер представляет определение трудности. В производство внедрены приспособления для обработки и измерения точных сфер большого и малого радиуса (1 … 200 мм), имеющих 6-й квалитет и шероховатость поверхности 0,32 … 0,04 мкм. Технологический процесс обработки сфер сводится к точению, шлифованию, полированию и алмазному выглаживанию.

Рис. 50. Вогнутые сферы

Чтобы разобраться в многообразии приспособлений и лучше знать, какие приспособления в каком случае применять, классифицируем их по характеру движения резца: приспособления с поступательным движением резца (рис. 51, а, б) и с вращательным движением (рис. 51, в).

Рис. 51. Приспособления для поступательного (а, б) и вращательного (в) перемещения резца

Приспособления с поступательным движением резца менее универсальны и имеют больше недостатков по сравнению с приспособлениями с вращательным движением. Непрерывное изменение углов в плане резца при поступательном перемещении его по кривой поверхности детали и износ режущих кромок приводят к искажению геометрии сферы и повышению шероховатости поверхности. Кроме того, величина поверхности сферы, которую можно обработать без разворота резца, ограничена. Например, при угле в плане 60° можно проточить поверхность сферы не более как под углом 120° (рис. 51, а).

Для уменьшения этих недостатков в приспособлениях с поступательным движением резца применяют вместо щупа ролик или сферический наконечник, а на резце затачивают круговую режущую кромку определенного радиуса (рис. 51, б). В этом случае соотношение радиусов выдерживается по формуле

R1 + R2 = R3+ R4, где соответственно радиусы: R1 — ролика; R2 — копира; R3 — резца; R4 — сферы.

Замена щупа роликом или сферическим наконечником вносит дополнительные трудности, связанные с изготовлением резцов. В то же время общий недостаток таких приспособлений не устраняется из-за наличия зазоров в механизмах приспособлений. Остается искажение геометрии сферы в зоне оси О — О (рис. 51, а, б). Эти зазоры проявляют себя, когда меняется направление движения механизма, несущего резец, и когда изменяется направление давления на ролик или щуп при скольжении их по копиру.

Кроме того, при обработке сферы приспособлениями с поступательным движением резца затруднена возможность контроля ее формы. Для этого, казалось бы, достаточно проточить сферу предварительно и путем измерения убедиться в правильности ее геометрической формы. Но этот прием не дает нужных результатов, так как при предварительной проточке сфера получается искаженной. Измерения без искажений можно произвести только тогда, когда сфера будет проточена до требуемого размера.

Приспособления с поступательным движением инструмента не пригодны для выполнения алмазного выглаживания, так как выпуклая рабочая часть алмаза в виде сферы или цилиндра ограничена по размерам и выглаживать она может лишь при неизменной ориентации относительно обрабатываемой поверхности.

Приспособления с вращательным движением резца (рис. 51, в) не имеют указанных недостатков. Углы в плане резца остаются неизменными. Износ резца не вызывает искажения формы сферы и может влиять лишь на изменение размера сферы, что легко устраняется поднастройкой станка. Такие приспособления удобны для применения алмазного выглаживания и получают все большее применение.

Принципы токарной обработки

Технология токарных работ по металлу предполагает использование специальных станков и режущего инструмента (резцы, сверла, развертки и др.), посредством которого с детали снимается слой металла требуемой величины. Токарная обработка выполняется за счет сочетания двух движений: главного (вращение заготовки, закрепленной в патроне или планшайбе) и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

За счет того, что существует множество приемов совмещения этих движений, на токарном оборудовании работают с деталями различной конфигурации, а также осуществляют целый перечень других технологических операций, к которым относятся:

• нарезание резьбы различного типа;
• сверление отверстий, их растачивание, развертывание, зенкерование;
• отрезание части заготовки;
• вытачивание на поверхности изделия канавок различной конфигурации.

Основные виды токарных работ по металлу

Благодаря такой широкой функциональности токарного оборудования на нем можно сделать очень многое. Например, с его помощью выполняют обработку таких изделий, как:

• гайки;
• валы различных конфигураций;
• втулки;
• шкивы;
• кольца;
• муфты;
• зубчатые колеса.

Естественно, что токарная обработка предполагает получение готового изделия, которое соответствует определенным стандартам качества. Под качеством в данном случае подразумевается соблюдение требований к геометрическим размерам и форме деталей, а также степени шероховатости поверхностей и точности их взаимного расположения.

Для обеспечения контроля над качеством обработки на токарных станках применяют измерительные инструменты: на предприятиях, выпускающих свою продукцию крупными сериями, – предельные калибры; для условий единичного и мелкосерийного производства – штангенциркули, микрометры, нутрометры и другие измерительные устройства.

Измерительные инструменты, часто используемые в токарном деле

Первое, что рассматривают при обучении токарному делу, – это технология обработки металлов и принцип, по которому она осуществляется. Заключается этот принцип в том, что инструмент, врезаясь своей режущей кромкой в поверхность изделия, зажимает его. Чтобы снять слой металла, соответствующий величине такого врезания, инструменту надо преодолеть силы сцепления в металле обрабатываемой детали. В результате такого взаимодействия снимаемый слой металла формируется в стружку. Выделяют следующие разновидности металлической стружки.

Слитая

Такая стружка формируется тогда, когда на высоких скоростях обрабатываются заготовки, выполненные из мягкой стали, меди, олова, свинца и их сплавов, полимерных материалов.

Элементная

Образование такой стружки происходит, когда на небольшой скорости обрабатываются заготовки из маловязких и твердых материалов.

Стружка надлома

Стружка такого вида получается при обработке заготовок из материала, отличающегося невысокой пластичностью.

Ступенчатая

Формирование такой стружки свойственно для среднескоростной обработки заготовок из стали средней твердости, деталей из алюминиевых сплавов.

Виды стружки при токарной обработке

Обозначение конусности на чертеже

При создании технической документации должны учитываться все установленные стандарты, так как в противном случае она не может быть использована в дальнейшем

Рассматривая обозначение конусности на чертежах следует уделить внимание следующим моментам:

1. Отображается диаметр большого основания. Рассматриваемая фигура образуется телом вращения, которому свойственен диаметральный показатель. В случае конуса их может быть несколько, а изменение показателя происходит плавно, не ступенчато. Как правило, у подобной фигуры есть больший диаметр, а также промежуточной в случае наличия ступени.
2. Наносится диаметр меньшего основания. Меньшее основание отвечает за образование требуемого угла.
3. Рассчитывается длина конуса. Расстояние между меньшим и большим основанием является показателем длины.
4. На основании построенного изображения определяется угол. Как правило, для этого проводятся соответствующие расчеты. В случае определения размера по нанесенному изображению при применении специального измерительного прибора существенно снижается точность. Второй метод применяется в случае создания чертежа для производства неответственных деталей.

Простейшее обозначение конусности предусматривает также отображения дополнительных размеров, к примеру, справочную. В некоторых случаях применяется знак конусности, который позволяет сразу понят о разности диаметров.

Выделяют достаточно большое количество различных стандартов, которые касаются обозначения конусности. К особенностям отнесем следующее:

1. Угол может указываться в градусах дробью или в процентах. Выбор проводится в зависимости от области применения чертежа. Примером можно назвать то, что в машиностроительной области указывается значение градуса.
2. В машиностроительной области в особую группу выделяют понятие нормальной конусности. Она варьирует в определенном диапазоне, может составлять 30, 45, 60, 75, 90, 120°. Подобные показатели свойственны большинству изделий, которые применяются при сборке различных механизмов. При этом выдержать подобные значения намного проще при применении токарного оборудования. Однако, при необходимости могут выдерживаться и неточные углы, все зависит от конкретного случая.
3. При начертании основных размеров применяется чертежный шрифт. Он характеризуется довольно большим количеством особенностей, которые должны учитываться. Для правильного отображения используется табличная информация.
4. Для начала указывается значок конусности от которого отводится стрелка и отображается величина. Особенности отображения во многом зависит от того, какой чертеж. В некоторых случаях наносится большое количество различных размеров, что существенно усложняет нанесение конусности. Именно поэтому предусмотрена возможность использования нескольких различных методов отображения подобной информации.

На чертеже рассматриваемый показатель обозначается в виде треугольника. При этом требуется цифровое значение, которое может рассчитываться при применении различных формул.

Читать также: Не является составной частью металлического рубанка

Точение с приспособлением

Более сложным является способ выточить шар на станке с применением предварительно изготовленного приспособления. В связи с идеальностью сферической поверхности, точность изготовления механизма должна быть максимальной. На следующем предлагаемом видео приспособление является ручным, а обработка частично выполняется после предварительной обточки резцами до формы, близкой к шару:

Особенностью данного способа точения сфер является возможность применения его лишь при обработке мягких металлов. Но и такая задача является достаточно частой и при большом количестве заказов такое приспособление всегда может помочь токарю.

Пошаговая инструкция

Данный способ изготовления подходит как при работе с металлом, так и с деревом. Дополнительное станочное оборудование и нестандартные конструкции не требуются. Понадобиться лишь образец. В качестве такового можно применить выточенный на станке шар со стержнем либо шарик от подшипника требуемого диаметра.

Для возможности установки последнего, к нему нужно жестко присоединить стержень-хвостовик нужного диаметра ровно по центру. Сделать это можно при помощи сварки либо резьбового соединения.

Выбор заготовки

В обоих случаях заготовка детали должна иметь цилиндрическую форму с запасом (примерно 1/10) длины для крепления в патроне и небольшим припуском на обработку по ширине. Если стальной пруток — это стандартизированный материал в металлургии, то для столярных работ чаще всего сырье поставляется в виде бруса. Прежде чем приступить к работе нужно придать материалу форму цилиндра, закрепив в поводковом патроне и обточить.

Важно!

Прежде чем приступить к работе, визуально проверьте заготовку на предмет кривизны, прокрутив в кулачковом патроне.

Создаем проточку

Диаметр шара равняется диаметру проточек и расстоянию между ними. Зажав заготовку в трех-кулачковом патроне, проточите будущую деталь на заданном расстоянии от торца. Созданная проточка послужит своеобразной меткой при обработке с использованием поперечной подачи. Также необходимо зенковать отверстие для последующей фиксации в жестком центре при обработке заготовки абразивом.

Провести фиксацию

Теперь, при помощи жесткого центра, установленного в заднюю бабку и патрона, проводим фиксацию. Расслабив патрон ключом, помещаем в него заготовку. Теперь нужно сделать отступ от проточки и надежно закрепить деталь в патроне. В задней бабке необходимо закрепить шаблон. Выверив необходимое расстояние и положение заготовки относительно образца можно приступать к следующему шагу.

Провести точение с помощью передней подачи

Для придания формы шара заготовке, необходимо использовать два одинаковых отрезных резца, как правило с округлой режущей кромкой. Закрепите резцы в держателе суппорта на одной стороне с одинаковым вылетом.

Суть способа заключается в ведении резца-копира касаясь окружности шарообразного образца, в то время как зеркально закрепленный проходной резец производит обтачивание заготовки повторяя вектор движения второго.

Точение производится прямой и поперечной подачей, в результате которой образуется поверхность в виде лесенки. После придания формы шара материалу, производится чистовой проход с малой толщиной снимаемого слоя и подачей. Снятие слоев материала производится в пределах проточки. После чего ее нужно убрать, совместив поперечную и переднюю подачу.

Сделать форму с помощью напильника

После обработки резцом образуется ступенчатая поверхность, которую необходимо обработать напильником. Для металла следует выбрать напильник с насечкой номер 0 или 1. Для дерева с простой одинарной насечкой. Инструмент с полукруглой формой рабочей части значительно упростит процесс, однако не является обязательным условием. В качестве упора желательно использовать суппорт без резца, он послужит надежной опорой и уменьшит вероятность травмирования.

Устанавливаем площадку суппорта на уровне детали перед операцией. Убрав образец, подводим жесткий центр к ранее созданному зенкером отверстию, переместив бабку вперед и фиксируем. Запускаем станок на минимальной скорости дожидаясь момента когда шпиндель наберет обороты. Упираем хвостовик или рукоять напильника в суппорт и плавным движением сверху вниз опускаем рабочую часть напильника к заготовке.

При этом нужно крепко держать его двумя руками по оба конца инструмента, чтобы исключить удар инструмента. В случае использования напильника плоского сечения необходимо плавно водить им от края до края для равномерной обработки.

Важно!

Ведите напильник противоположно движению шпинделя, чтобы не допустить отскок инструмента.

Провести чистку наждачной бумагой

При чистовой обработке воспользуйтесь наждачной бумагой. Для каждого материала понадобится различное зерно абразива. Для металла в районе Р800-Р1000, для дерева Р400-Р600. Существует два способа полировки поверхности с помощью абразивной ленты. В первом случае полотно растягивается двумя руками и натягивается на обрабатываемую поверхность, во втором наждачная бумага крепится в специальном бруске.

Необработанные концы, использованные для крепления, удаляются вручную. Как вы можете заметить изготовление детали в виде шара является вполне легкой и выполнимой задачей, не требуя при этом сверхсложных надстроек на текущем оборудовании.

ТОКАРНОЕ ДЕЛО

Долбежный станок

Современные производители станочного оборудования предлагают различные образцы агрегатов, которые находят свое применение в различных отраслях промышленности и производства. Изготовление мебели — сложный процесс, в котором без специальных устройств не обойтись. …

Износ и стойкость резцов

По закону сохранения энергии энергия, затраченная на процесс резания, не может исчезнуть: она превращается в другой вид —в тепловую энергию. В зоне резания возникает теплота ре­зания. В процессе резания больше …

Элементы автоматических устройств

Особенностью современного техниче­ского прогресса является автоматиза­ция на базе достижений электронной техники, гидравлики и пневматики. Главными направлениями автоматиза­ции являются применение следящих (копировальных) устройств, автомати­зация управления станками и контроля деталей. Автоматическое управление …

Можно ли это сделать?

Создание сферической детали на токарном оборудовании более простой процесс, чем это кажется на первый взгляд. При этом можно воспользоваться, как вспомогательным оборудованием, если предусматривается производство небольшой партии, так и стандартной оснасткой станка в случае штучного изготовления. Самым доступным способом является точение по ранее заготовленному шаблону.

По металлу

Работа с металлом на порядок сложнее в сравнении с другими материалами ввиду более высокой твердости, однако более знакома и не имеет непривычных особенностей. Точение шара же займет не менее двух проходов и потребует работы на высоких оборотах для получения удовлетворительного результата. В целом процесс мало отличим от прочих токарных операций и не имеет определенной специфики.

По дереву

По сравнению с металлической, деревянная заготовка более податлива обработке, ввиду чего имеется возможность проводить обработку не только резцом токарного станка, но и ручными стамесками и коронками, предназначенными для этой операции.

При точении вместо привычной стружки остается древесная пыль, поэтому работать нужно строго в респираторе, включив вытяжку. Нелишним будет заранее убрать подтеки масла на станке и установить пылесос на резцедержатель, что упростит уборку после работы.

Как выточить шар на токарном станке: видео, фото, инструкция

Степень точности и качество обработанной поверхности зависят от умения мастера работать на токарном станке, который не имеет системы Числового Программного Управления. Однако некоторые типы деталей создать путем точения при помощи резца без вспомогательного оборудования практически невозможно. Если при этом есть необходимость наладить серийное производство с высокой точностью обработки, без вспомогательного оборудования не обойтись. Как сделать шар на токарном станке, и какое приспособление при этом используются?

Шары, выточенные на токарном станке

Метод точения на токарном станке стандартным суппортом

Для крупносерийного производства создается специальное приспособление или используется система ЧПУ. Если есть необходимость путем точения создать всего несколько шаров, тогда можно провести работу на токарном станке, у которого есть задняя бабка.

Процесс изготовления, который является ответом на вопрос, как выточить шар на токарном станке, можно разделить на следующие этапы:

1. Выбор заготовки. Она должна быть цилиндрической формы, дина и ширина которой превышает нужного диаметрам шара. Изготовление происходит путем базирования цилиндрического тела по торцам.
2. Создаем проточку на заданном расстоянии от торца. Диаметр проточки – диаметр шара.
3. Затем при помощи специального подготовленного прутка и задней бабки проводим фиксацию (ранее сделанная проточка необходима для крепления при помощи этого прутка).
4. Для изготовления шара нужно расположить резец под углом к поверхности и провести точение лишнего металла. Удаление проводится до проделанной проточки. Точение происходит отрезным резцом.
5. Точение происходит поперечной подачей, в результате которой образуется поверхность в виде лесенки. Затем совмещая поперечную и продольную подачу, она также убирается.
6. После этого напильником во время вращения шпинделя делается поверхность, напоминающая шар. Также используется шлифовальная шкурка для получения гладкой поверхности.
7. Необработанные концы, которые использовались для крепления, стачиваются на наждаке.

При подобном методе дополнительное приспособление не используется. Созданная проточка является своего родом индикатором, который используется при поперечной подаче. Работа требует хороших навыков обращения с продольной и поперечной подачей. Как выточить шар на токарном станке без столь большого количества операций – следует использовать приспособление, предназначенное для точения по заданному диаметру.

Использование специальной конструкции

Значительно упростить процесс можно путем использование специальной конструкции. Приспособление, при помощи которого можно провести рассматриваемую работу, позволяет поворачивать резец по заданной окружности. При этом можно отметить следующие нюансы:

1. Конструкция должна быть жестко закреплено, для чего придется проделывать отверстия в станине для его крепления.
2. Предварительно металла также обрабатывается стандартным способом при помощи продольно-поперечной подачи.
3. Конструктивные особенности конструкции обуславливают ограничение минимального и максимального диаметра получаемого шара.
4. Использовать наждак для удаления металла в месте крепления также придется и в этом случае.
5. Обработка всей поверхности, кроме места крепления, проводится за один раз. Предварительная обработка для снятия металла необходима по причине того, что в этом случае поперечная подача не регулируется (диаметр детали регулируется расстоянием, на котором находится режущая кромка от места крепления).
6. Достигается правильная форма, при этом особых навыков обработки не нужно иметь.
7. Можно получить партию деталей шарообразной формы, которые будут иметь одинаковые размеры.

В заключение отметим, что подобное приспособление зачастую создается своими руками. Токарные станки старых моделей не приспособлены для автоматизации процесса производства получения шарообразных тел.

Еще одно изделие в виде шара, изготовленное на токарном станке Поделка, выполненная на токарном станке Нарезано на токарном станке из заготовки типа «Шар»

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обработка конической поверхности широкими резцами – Обработка конических поверхностей на токарном станке – Комплексные работы

Широкими резцами обрабатывают конусы длиной до 20 мм на жестких деталях. При этом добиваются высокой производительности, но чистота и точность обработки невысокие.

Обрабатывают конусную поверхность так. Заготовку зажимают в патроне передней бабки.

Обработка конической поверхности широким резцом

Обрабатываемый конец заготовки должен выступать из патрона не более 2,0 — 2,5 диаметра заготовки. Главную режущую кромку резца при помощи шаблона или угломера устанавливают под нужный угол конуса. Обтачивать конус можно при поперечной и продольной подачах.

При выступании конуса заготовки из патрона больше 20 мм или длине режущей кромки резца свыше 15 мм возникают вибрации, которые делают невозможным обработку конуса. Поэтому этот способ применяют ограниченно.

Запомните! Длина конуса, обрабатываемого широкими резцами, не должна превышать 20 мм.

Вопросы

1. Когда обрабатывают конус широкими резцами?
2. В чем заключается недостаток обработки конусов широкими резцами?
3. Почему конус заготовки не должен выходить из патрона более 20 мм?

Обработка конической поверхности путем поворота верхней части суппорта

Для обтачивания на токарном станке коротких наружных и внутренних конических поверхностей с углом уклона конуса α = 20° нужно повернуть верхнюю часть суппорта относительно оси станка под углом α.

Обработка конической поверхности путем поворота верхней части суппорта

При таком способе подачу можно производить от руки, вращая рукоятку винта верхней части суппорта, и лишь в наиболее современных токарных станках имеется механическая подача верхней части суппорта.

Если угол а задан, то верхнюю часть суппорта повертывают, используя деления, нанесенные обычно в градусах на диске поворотной части суппорта. Устанавливать минуты приходится на глаз. Таким образом, чтобы повернуть верхнюю часть суппорта на 3°30′ нужно нулевой штрих поставить примерно между 3 и 4°.

Недостатки обтачивания конических поверхностей с поворотом верхней части суппорта:

• снижается производительность труда и ухудшается чистота обработанной поверхности;
• получаемые конические поверхности сравнительно короткие, ограниченные длиной хода верхней части суппорта.

Вопросы

1. Как нужно установить верхнюю часть суппорта, если угол а уклона конуса задан по чертежу с точностью до 1°?
2. Как установить верхнюю часть суппорта, если угол задан с точностью до 30′ (до 30 минут)?
3. Перечислите недостатки обтачивания конических поверхностей с поворотом верхней части суппорта.

Упражнения

1. Настройте станок для точения конической поверхности под углом 10°, 15°, 5°, 8°30′, 4°50′.
2. Изготовьте кернер по технологической карте, помещенной ниже.

Технологическая карта на изготовление кернера

«Слесарное дело», И.Г.Спиридонов,Г.П.Буфетов, В.Г.Копелевич

В шестом и седьмом классах вы познакомились с различными работами, выполняемыми на токарном станке (например, наружное цилиндрическое точение, отрезание деталей, сверление). Многие заготовки, обрабатываемые на токарных станках, могут иметь наружную или внутреннюю коническую поверхность. Детали с конической поверхностью широко используют в машиностроении (например, шпиндель сверлильного станка, хвостовики сверл, центры токарного станка, отверстие пиноли задней бабки)….

Конические отверстия с большим углом при вершине обрабатывают следующим образом: заготовку закрепляют в патроне передней бабки и для уменьшения припуска на растачивание отверстие обрабатывают сверлами разного диаметра. Сначала заготовку обрабатывают сверлом меньшего диаметра, затем сверлом среднего диаметра и, наконец, сверлом большого диаметра. Последовательность сверления детали под конус Растачивают конические отверстия обычно путем поворота верхней части…

При обработке конических поверхностей возможны следующие виды брака: неправильная конусность, отклонения в размерах конуса, отклонения в размерах диаметров оснований при правильной конусности, непрямолинейность образующей конической поверхности. Неправильная конусность получается главным образом из-за неточно установленного резца, неточного поворота верхней части суппорта. Проверив установку корпуса задней бабки, верхней части суппорта перед началом обработки, можно предотвратить этот вид…

Выточить шар Ø72мм на ток. станке с чпу реално?

Мыслил дома, там нет интернета, по этому писал по памяти и размеры немного не соответствуют, но смысел думаю должен быть ясен.

Технология приготуваня шарика.

Требуется изготовить шарик, одна штука.

1. Берем заготоуку диаметром 80мм и длиной 80мм. Жмякаем ее в кулачки (первый кулачок/установ) и точим резцом 35*. Опосля остается припуск, зажатый в кулачках. Примерно 13мм (выделен розовым цветом).

2. Устанавливаем в шпиндель станка, если эта возможность имеется, упор. Торец упора должен быть плоским без центровки, а так же без выпуклостей и впуклостей. Зная координаты упора, не трудно высчитать и центр шарика, а так же Z0.

Точим второй установ в кулачках.

Если вариант с упором невозможен, можно обойтись более изощренным способом. Для этого зажимаем в кулачки кольцо, диаметром примерно 70мм и точим требуемым резцом радиусную канавку(проточку). Канавка должна быть таким образом, чтобы шарик обхватывался как можно точнее. Т.е. радиус канавки 74/2=37мм, а максимальный диаметр 74мм. В эту канавку в последствии зажимаем наш полушарик.

Размеры и позицию канавки мы знаем, не трудно будет подсчитать и Z0.

Вобщем примерно в таком ритме и работаем. Должно все получиться.

P.s.

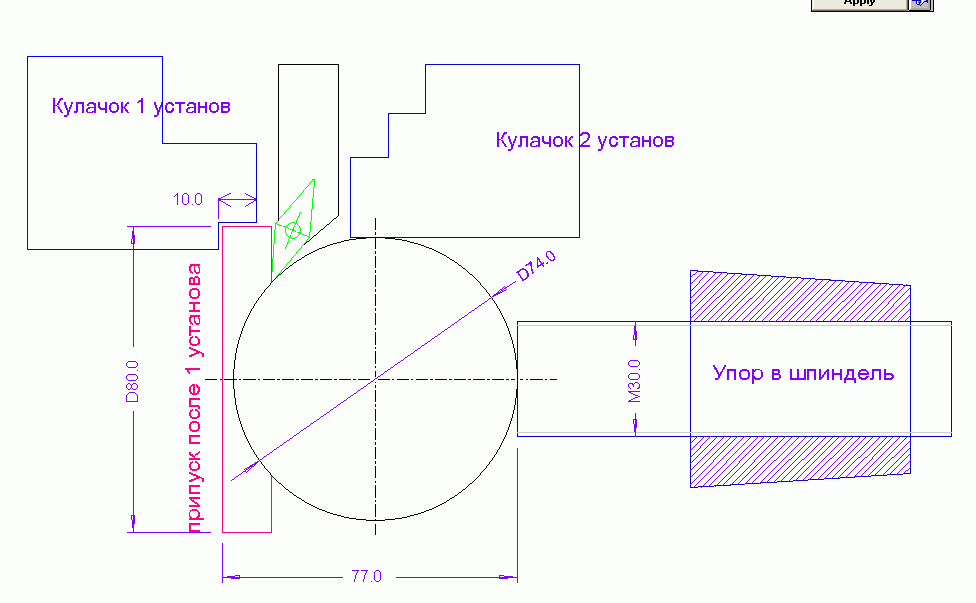

На рисунке схематишно указал как все должно происходить. Прошу не бить за корявость линий.

Я интересовался по поводу закалки не с проста. Зачем сложности с обработкой в центрах, если нет термики?

А какова партия этих изделий?
