НГФ 110 Ш4 настольный горизонтально-фрезерный станок

Техника безопасности

Инструкция требует тщательного изучения, без неё нельзя приступать к эксплуатации. При установке станка надо тщательно соблюдать рекомендации, данные производителем.Необходимо проследить за тем, чтобы плоскость стола оставалась абсолютно ровной. Нужного результата проще добиться ножками регулировки у оборудования. Подходит и площадка, которую применяли при монтаже станка.

Основные правила имеют такое описание:

  • Резервуар СОЖ заполняется после того, как основные настройки выставлены. Смазка компонентов коробки передач происходит на следующем этапе.
  • Скорости шпинделя регулируются отдельно. Для этого достаточно повернуть одну из рукоятей в подходящее положение.

Другие параметры тоже важно постоянно контролировать. Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день

Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Особенности модификаций

Модель НГФ-110 была первой, из серии настольных школьных станков. Ее модифицировали и стали выпускать широкоуниверсальные станки.

НГФ-110Ш1

Отличительные особенности модели:

  • круглый хобот;
  • штурвал вертикальной подачи расположен в основании винта;
  • рычаг переключения скоростей на корпусе металлический.

Нижняя плита литая, низкая, как у модели НГФ-110.

НГФ-110Ш3

Визуально сильно отличается от предыдущих моделей:

  • прямоугольный хобот с дугообразным верхом – «горбатый»;
  • основание тонкое;
  • кнопки включения-остановки двигателя на колонне, внизу;
  • рядом табличка с маркировкой модели;
  • на концах ручек переключения скоростей накручены пластмассовые шарики;
  • двигатель внутри станины;
  • вертикальная передача производится маховичком на консоли.

Модель считается переходной к следующей модификации.

110Ш4

Последняя, модернизированная модель, которая выпускалась дольше остальных. Отличается от предыдущих вариантов фрезерного станка:

  • прямоугольный хобот с перемещающейся, по его направляющим, серьгой;
  • основание высокое 100 мм, полое;
  • местное освещение;
  • ручки переключения скоростей полностью пластмассовые;
  • табличка с маркировкой расположена на хоботе.

На основании сбоку находятся кнопки включения, внутри трансформатор тока под местное освещение 36 В. Двигатель расположен в нижней части стойки, внутри.

Регулировка станка

В процессе эксплуатации станка возникает необходимость в регулировке отдельных узлов и элементов с целью восстановления их нормальной работы.

1. Подшипник шпинделя

В случае возникновения люфта шпинделя необходимо ослабить контргайку шпинделя, затем отрегулировать нормальный натяг и зафиксировать положение контргайкой.

2. Зазоры в направляющих

Зазоры в направляющих консоли со станиной, направляющих салазок стола и консоли, направляющих стола и салазок устраняются подтягиванием клиньев винтами в соответствующих сопряжениях так, чтобы после установления нормального зазора движение было бы плавным и без больших усилий.

3. Люфты винтов продольного и поперечного хода

Люфты винтов продольного и поперечного хода стола возникают вследствие износа бронзовых маточных гаек, которые замещаются новыми.

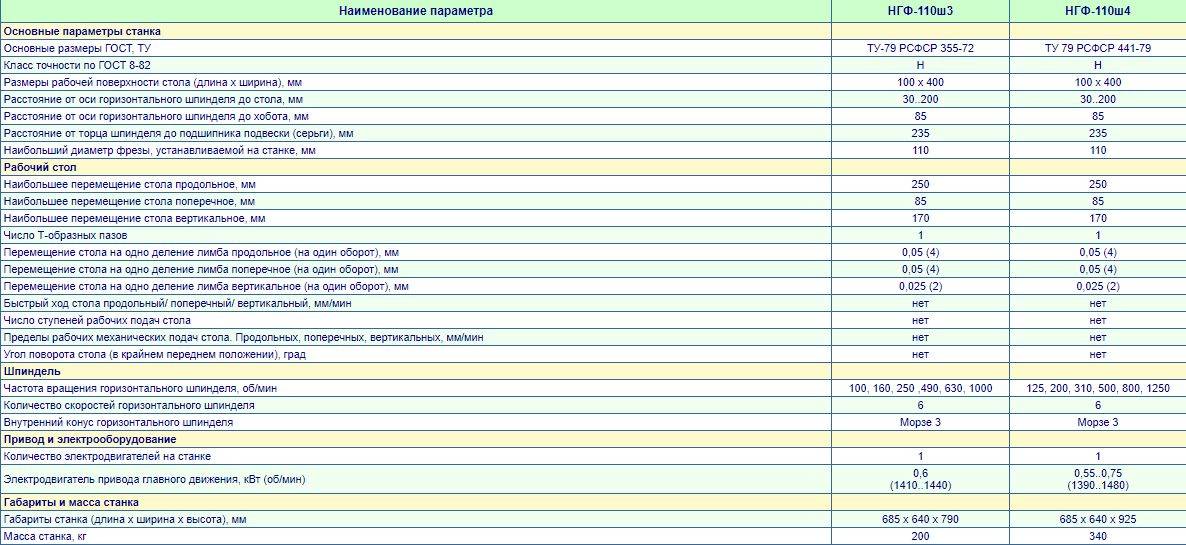

Модификации настольного горизонтально-фрезерного станка НГФ-110

производитель: Завод № 5 им. Дзержинского, город Щелково Московской области, поселок имени Свердлова.

производитель: Сапожковский механический завод № 7, город Сапожок Рязанской области.

производитель: , основанный в 1956 году.

производитель: , основанный в 1956 году.

  • Н – настольный станок;
  • Г – горизонтальный станок;
  • Ф – фрезерный станок;
  • 110 – наибольший диаметр фрез, применяемых на станке (мм);
  • Ш – школьный;
  • 1, 2, 3, 4 – модель станка.

Краткое описание станка

Станок НГФ-110Ш4 позволяет производить фрезерные операции по обработке вертикальных и горизонтальных плоскостей, пазов и других поверхностей цилиндрическими, дисковыми, торцевыми, концевыми, угловыми и фасонными фрезами.

Литая чугунная станина (стойка) трапецеидального сечения обеспечивает жесткость станка.

Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определённым углом до 450 по и против часовой стрелки.

Жесткая классическая конструкция позволяет уверенно обрабатывать как стали, так и легкие сплавы. Станок обладает повышенной надежностью и простотой в эксплуатации.

Незаменим для получения первоначальных навыков работы на фрезерных станках, а при комплектации его вертикальной головкой может использоваться в качестве учебного оборудования для обучения профессии фрезеровщика.

Станок соответствует классу точности «Н».

Технические характеристики:

Рабочая поверхность стола, мм
длина4002.0
ширина1001.0
Перемещение стола, мм, не менее:
продольное250
поперечное85
вертикальное170
Перемещение на одно деление лимба, мм
продольное0,05
поперечное0,05
вертикальное0,25
Перемещение на один оборот лимба, мм
продольное4
поперечное4
вертикальное2
Подача столаРучная
Расстояние от оси шпинделя до стола, мм30200
Расстояние от торца шпинделя до подшипника подвески, мм, не менее

230

Количество ступеней скоростей шпинделя6
Наибольший диаметр фрезы, мм110
Внутренний конус шпинделяМорзе 3
Частота вращения шпинделя, мин-1 (об/мин)1251250
Мощность электродвигателя, кВт0,75
Габаритные размеры станка, мм690х565х82310
Масса станка, кг20510%
№п/пОбозначениеНаименованиеКол-во шт.РазмерПримечание
I. НГФ-110Ш4.01 Станок в сборе 1

II. Принадлежности, инструмент и документация, входящие в комплект и стоимость станка:

Отдельным местом в общей упаковке

1НГФ-05-03Оправка с набором колец и гайкой1
НГФ-05-02/1
НГФ-05-02/5
НГФ-05-01
2НГФ-05-04Шомпол1
3НГФ-05-07Втулка1
4ГОСТ 2839-80Ключ124х27
Прихват2


НГФ-09-04

Болты с гайками и шайбами2М10х50Для прихватов
Болты с гайками и шайбами2М10х30Для тисков
 НГФ-08-00Тиски машинные с ключем1
7ТВ4-06-12Маховичок с рукояткой3
8ТВ4-06-09
9Фрезы разные6
10Паспорт станка1
11НГФ110Ш4-10.000Защитный экран1

Особенности конструкции

Станок НГФ-110 отличается простотой конструкции. Некоторые модели сохранились и продолжают работать в домашних мастерских. Модель не имеет механических подач, вся работа производится вручную.

Консоль

Консоль – базовый узел механизма подач. Она перемещается горизонтально. Муфта с косозубым зацеплением превращает вращение винта в линейное движение. Ручка перемещения расположена внизу.

Стол

Стол имеет на рабочей поверхности один продольный Т-образный паз для крепления заготовок и тисков. В продольном направлении стол движется по направляющим на салазках, и вместе с ними перемещается по консоли вдоль оправки. Маховички на концах винтов находятся слева на боковой стороне стола и прямо, на салазках.

Стойка

Стойка конической формы крепится на плите станка. Внутри ее полость разделена горизонтально на 2 части. В нижней расположен электрический шкаф. Выше находится коробка скоростей и шпиндельный узел. Над ними закреплен круглый хобот.

На корпусе слева вверху ручка переключения скоростей. Слева рычаг для зажима хобота. Впереди направляющие, по которым вертикально перемещается консоль. Двигатель крепится сбоку или ниже основания под столешницей. Со шкивом ведущего вала коробки скоростей он соединен ременной передачей позади стойки.

Хобот с серьгой

Круглый хобот проходит через втулки в верхней части стойки. Он перемещается вдоль оси вручную и фиксируется клином неподвижно при работе. Серьга трапецеидальной формы имеет отверстие, по размеру равное диаметру хобота и зажимается на нем гайкой. Аналогично в ней закрепляется оправка. Свободное вращение обеспечивается подшипником.

Защитный экран

Стекло, вставленное в металлическую рамку, перемещается в рабочее положение вручную, удерживается рычажной стойкой. Оно расположено слева на корпусе.

Важно!
На сохранившихся станках НГФ-110 защитные экраны сломаны. Мастера делают новые.

Специальная плита с аппаратурой

Модернизированные станки, такие как широкоуниверсальный НГФ-110Ш4, имеют внизу высокую плиту. В ее полости расположено электрооборудование, кнопочный блок включения и трансформатор. У остальных в них крепится винт для подъема консоли и сбоку кнопка пуска.

Источник освещения

Освещение подключено отдельно. Плафон с лампой крепятся длинной гибкой стойкой к станине сбоку, выше электрического шкафа.

Оправка

Оправка крепится в конусе шпинделя, свободный конец вставляется в серьгу. Для установки фрезы в нужном положении используются дистанционные кольца различной длины и диаметра. Они входят в комплект инструменты.

В продольный паз вставляется длинная шпонка, позволяющая зафиксировать фрезу и передавать ей вращательное движение. На оправку устанавливается ВФГ для сверления и фрезеровки боковых поверхностей.

Технические характеристики

Обработка детали производится за счет перемещения детали, закрепленной на станке, относительно вращающегося инструмента.

Технические характеристики станка НГФ-110:

  • мощность станка 0,55 кВт;
  • частота вращения шпинделя 125-1250 об/мин;
  • число скоростей шпинделя 6;
  • размер стола 100×400 мм;
  • количество Т-образных пазов 1;
  • продольное перемещение стола 250 мм;
  • поперечное – 85 мм;
  • максимальный диаметр фрезы 110 мм;
  • максимальное удаление оси шпинделя от поверхности стола 117 мм;
  • габариты станка 685×64×925 мм.

Смещение стола на одно деление лимба равно при поперечном и продольном перемещении 0,05 мм.

Назначение и область применения

Станок этой модели получил название школьного. Главная причина – в том, что оборудование участвует в обучении основам фрезерного дела для старшеклассников. Станок выполняет следующие дополнительные функции:

  • Обрабатывание пазов, горизонтальных поверхностей.
  • Работа с изогнутыми плоскостями, имеющими определённый угол изгиба.
  • Обработка плоскостей по вертикали.
  • Попутное и встречное фрезерование.

Если мелкой стружки нет – станки могут обрабатывать изделия, выполненные из цветных металлов. Настольный горизонтальный агрегат запрещается применять в случаях с другими металлами, которые не отвечают данному требованию.

Перечень и расположение составных частей

Это оборудование относится к разновидности широко универсальных станков. Для учебных целей технические характеристики можно назвать идеальными. В станке присутствуют следующие составные части:

  • Оправка.
  • Освещение локально подают по отдельному источнику.
  • Специальная плита, на которую ставят электрическое оборудование.
  • Экран для обеспечения защиты.
  • Хобот с серьгой.
  • Тиски.
  • Скоростная коробка монтируется на стойке.
  • Стол для установки салазок.
  • Консоль.

Для управления используют стандартный кнопочный пост. Это упрощает эксплуатацию, повышает безопасность для пользователей. Двумя дополнительными рычагами выбирают частоты вращения узла со шпинделем. Имеется три маховика, о них уже упоминалось ранее.

Есть три направления, в которых осуществляется движение стола:

  • В месте с консолями, по направляющим стойки. Это вертикаль.
  • В случае с продольным движением опора идёт на направляющие салазок.
  • Движение с опорой на консольные направляющие, если речь – о перечной плоскости. Тогда рабочая поверхность и салазки перемещаются одновременно.

Читать также: Как мерить мультиметром аккумулятор

Тремя дополнительными винтами снабжают конструкцию стола. Каждый из них – со своей отдельной задачей:

  • Зажим салазок на консоли.
  • Зажим салазками непосредственно рабочей поверхности.
  • Выполнение подачи в продольном направлении.

Две гайки подходят для одновременного налаживания подачи вдоль, поперёк.

Оправка позволяет зафиксировать заготовку, которая применяется совместно с агрегатом.Гайка и несколько монтажных колец позволяют соединять конструкцию в единое целое. В опору серьги монтируют оправку, вторым концом. Монтаж опоры у серьги происходит в хоботе. Благодаря подобному устройству фрезы остаются максимально жёсткими.

Related Posts via Categories

  • Торцевая насадная фреза – качественная резка стали и чугуна
  • Копировально-фрезерный станок своими руками – создаем надежное оборудование!
  • Мини-станок для фрезерования – как собрать своими руками?
  • Самодельный фрезерный станок по металлу – собирается без проблем!
  • Делительная головка для фрезерного агрегата и другие приспособления
  • Фрезерно-гравировальный станок – высокоточный агрегат с программным управлением
  • Токарно-фрезерный станок – что дает нам его универсальность?
  • Фрезерный настольный станок с ЧПУ – высокоточная обработка небольших изделий
  • Корвет 83 – надежное оборудование для фрезерования заготовок из дерева
  • Классификация фрезерных станков – все разновидности оборудования

Описание основных узлов фрезерного станка НГФ 110

«Ласточкин хвост» – место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.

Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.

Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.

Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.

Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.

  • Сечение с формой трапецией по высоте.
  • Хорошо развитое основание.
  • Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.

Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.

Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.

Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.

Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.

Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.
