Активная фреза для мотоблока своими руками

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

  • Ножи типа «гусиные лапки»
  • Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

  • ширина – 40 см;
  • длина – 37 см;
  • высота – 38 см;
  • масса – 16 кг;
  • допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

  • металлическая трубка с диаметром в 42 мм;
  • сварочный аппарат;
  • шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Сборка фрезы культиватора – правильный порядок действий

Изготовление приспособлений для культиватора своими руками дает возможность подогнать ширину, которую будет охватывать конструкция, под определенные особенности имеющегося участка. Перед тем, как собрать фрезу на мотокультиватор,

потребуется подготовить следующие материалы:

  • трубка из стали, диаметром примерно 4,2 см;
  • металлические запчасти, которые можно наточить и в дальнейшем использовать для вспашки грунта;
  • аппарат для сварки;
  • болгарка.

Также для сборки приспособления потребуются рессоры от старого автомобиля или остатки от другой имеющейся техники.

Дальнейший алгоритм изготовления выглядит следующим образом:

  1. Вначале детали, взятые для вспашки грунты, нужно подогнать по размерам – в дальнейшем они послужат лопастями для фрезы;
  2. Далее согните лопасти в одном определенном направлении;
  3. Затем готовые лопасти приварите к трубе так, чтобы они располагались с разных сторон имеющейся оси;
  4. Края лопастей заточите в том направлении, которое будет соответствовать их движению;
  5. Сделанную фрезу нужно присоединить к имеющемуся культиватору. Установка конструкции выполняется посредством сцепного механизма агрегата:
  6. Если вы изготавливаете дополнительные фрезы к уже имеющемуся штатному оборудованию мотокультиватора, то соединять их нужно не со сцепным устройством, а с осью штатных фрез. В таком случае для крепления применяются болты.

После сборки приспособления его потребуется протестировать. При необходимости неровной обработки грунта следует отрегулировать конструкцию посредством настройки ее положения по отношению к культиватору.

Изготовление оборудования – изучаем советы экспертов


Фрезы на мотокультиватор не отличаются сложной конструкцией. Прежде, чем начать самостоятельное создание элементов, необходимо внимательно изучить магазинные варианты. Это даст возможность учесть все конструктивные особенности оборудования и изготовить эффективный инвентарь. Перед работой нужно сделать чертеж или воспользоваться уже готовой схемой. В ней потребуется указать материал каждой из деталей, последовательность и способ крепления.

После этого нужно подготовить все материалы. Если в конструкции будут использоваться фигурные элементы, то их лучше сразу заказать у мастера.

При создании фрезы особое внимание нужно уделять правильности сборки. Постарайтесь избежать каких-либо отклонений, связанных с конструкцией, ведь любая ошибка может существенно понизить эффективность фрез

Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево.

Важный фактор – это расположение зубьев. Они должны быть установлены точно в таком же положении, что и в конструкции магазинных изделий.

Эксперты не советуют делать фрезы, диаметром более 50 см. Оборудование такого размера способно погружаться в грунт на 26 см, охватывая полосу, шириной в 1 метр. Этого более чем достаточно для качественной вспашки.


Фрезы в форме сабли считаются более безопасными и не способны навредить оператору при его падении на конструкцию. Ножи на них имеют поперечное расположение и последовательно погружаются в почву, без рывков.

Чтобы продлить срок эксплуатации самодельных фрез, необходимо придерживаться правил использования инвентаря. В процессе запуска двигателя культиватора, все ножи должны располагаться над поверхностью почвы. После переключения мотора с холостых оборотов, лопасти следует медленно опустить и начать вспашку грунта.

Не зная, нужно ли затачивать самодельные фрезы, многие новички допускают массу ошибок. Необходимо помнить, что чем чаще выполняется заточка, тем лучше будет результат обработки грунта, и тем дольше ножи не будут поддаваться воздействию коррозии.

Виды фрез для сельскохозяйственных работ

Фрезы для культиватора выполняют множество различных функций. С их помощью фермеры имеют возможность:

  • Быстро уничтожать густые заросли сорняков;
  • Культивировать почву;
  • Перемешивать слои грунта с удобрениями;
  • Выравнивать поверхность земли.

Особенно эффективно фрезы показывают себя на глинистом, переувлажненном и задеревенелом грунте. Фрезы также часто эксплуатируются для вспашки целины на пастбищах и лугах.

Существует несколько типов фрез. В зависимости от формы в продаже встречаются:

  • Приспособления с ножами в форме сабли – они пользуются самым большим спросом среди покупателей и позволяют выполнить широкий спектр работ. Главное преимущество кроется в форме лезвий и материалу – фрезы изготавливаются из стали и могут сниматься в любое время.На них практически не наматывается растительность, что позволяет вспахать грунт в разы быстрее;
  • Фрезы на культиватор типа «гусиные лапки» – новое решение на рынке оборудования. Инвентарь такого типа часто применяется для вспашки твердых грунтов. Он не поддается разборке, благодаря чему является более прочным, чем фрезы первого типа. Среди минусов выделяется частое наматывание сорняков на лезвия.Из-за этого большинство фермеров используют эти фрезы для работы на «чистой» почве. Часто «гусиные лапки» эксплуатируются для вспашки перед посадкой картофеля, а также для обработки грунта с целью профилактики появления колорадских жуков и других вредителей.

Приобрести дополнительные фрезы нужной ширины сегодня можно в любом магазине садово-огородной техники. Однако по приемлемой цене чаще всего удается купить китайские изделия, не отличающиеся особой прочностью. В связи с этим будет вполне разумно попытаться изготовить фрезы самостоятельно.

Как собрать прочную фрезу на мотоблок?

  • Конструкция мотоблока
  • Заводские фрезы с саблевидными ножами
  • Заводские фрезы «гусиные лапки»
  • Схема сборки фрезы

Мотоблок #8211 это оборудование, востребованное в сельском хозяйстве. Как собрать фрезу на мотоблок и подготовить почву к посеву на собственном приусадебном участке?

Мотоблок #8211 это оборудование, которое предназначено для выполнения различных сельскохозяйственных работ.

Предварительно необходимо ознакомиться с конструкцией мотоблока, чтобы выполнить его сборку за кратчайшее время. Чаще всего для сборки применяются саблевидные ножи и «гусиные лапки». Они удобны, позволяют выполнить значительную часть работ, не производя замену фрезы. В итоге сокращаются время и затраты на обслуживание.

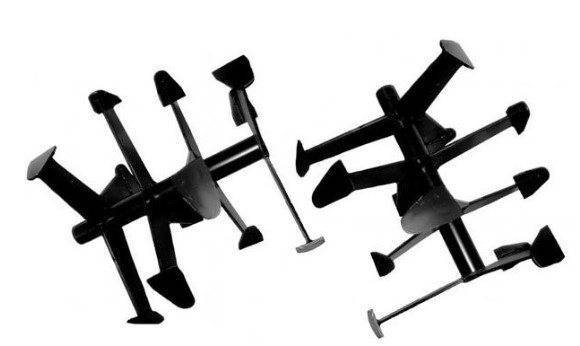

Заводские фрезы «гусиные лапки»

Не так давно для мотоблоков стали использоваться фрезы, которые получили название «гусиные лапки». Они зарекомендовали себя хорошо, применяются чаще всего для обработки твердых и сложных почв. Именно такие фрезы применяются, когда культивирование нужно провести в сложных условиях, на каменистых почвах. Конструкция «гусиных лапок» делается сплошной, что обеспечивает высочайшие показатели прочности оборудования. Фрезы выпускаются в стандартных размерах:

Фреза #8220 гусиные лапки#8221.

  • ширина ножей равна 41 см
  • длина ножей составляет 38 см
  • высота конструкции #8211 38 см
  • масса фрезы равна 16 кг
  • допустимая рабочая скорость мотокультиватора с такими ножами равна 2-5 км/ч.

В чем плюсы фрезы «гусиные лапки», можно ли установить ее самостоятельно? Она удобна для обработки почвы, борьбы с сорняками. Остальные модели не смогут справиться с работой лучше. Для каменистого и твердого грунтов фреза «гусиные лапки» является просто незаменимой. Из преимуществ следует отметить и то, что сталь фрезы в данном случае поддается сварке. При необходимости можно выполнить ремонт в домашних условиях, а не покупать новые ножи, так как это затратно.

У фрезы этого типа есть и минусы. Главный недостаток состоит в том, что для изготовления используется обычная углеродистая сталь. Прочность самой конструкции находится на высоком уровне, но вот материал немного проигрывает прочим разновидностям.Подобная фреза должна регулярно осматриваться, когда проводятся работы на глинистых грунтах, при культивации целины. Ножи фрезы могут быть изогнуты либо просто поломаны. Однако ремонт не слишком сложный, для сломанного ножа обычно используется сварочный аппарат, после чего место излома тщательно полируется.

При сборке схемы следует работать вдвоем, так как вес конструкции значительный

Важно не перепутать направление установки ножей на оси. При сборке заточка должна смотреть в сторону обрабатываемой почвы

Чтобы укрепить фрезу, применяют стопор, он ставится на выходную ось.

Виды фрез

Самым распространенным и популярным видом фрез для мотокультиватора считается модель ножей «гусиные лапки». Их можно сделать собственными руками при помощи базового набора инструмента. Рекомендуется использовать в хозяйстве только те типы, которые были изготовлены путем соблюдения технологии ковки и обладают свойствами самостоятельной заточки.

Ножи различаются своей формой и принципом работы. Например, указанные «гусиные лапки» отличаются наличием, расположением, конструкцией режущих кромок. Немало важную роль отыгрывает материал, из которого изготовлена фреза. От качества материала зависит уровень глубины, а также качество обработки слоев земли.

Рассмотрим конкретные примеры разновидностей фрез:

  • Гусиные лапки;
  • Саблевидные.

Саблевидные органы

Саблевидные являются стандартными фрезами для любого мотоблока. Ими оснащается заводской агрегат. Большинство фермеров используют активные саблевидные фрезы. Среди достоинств данного типа выделяются:

  • Простота установки;
  • Легкость;
  • Комфорт при перевозке;
  • Доступность в ремонте.

Если лезвия изготавливаются в заводских условиях, то в качестве материала используют лист из легированной или высокоуглеродистой стали. Она проходит термическую закалку, обрабатывается электрическим током высокой частоты. Ножи кустового производства не рекомендуются к использованию.

Если же возникает необходимость использования фрезы самодельного производства, то рекомендуется брать закалённую, термообработанную сталь. Например, конструкционную рессорно-пружинную сталь 50 ХГФА.

Фрезы гусиные лапки

«Гусиные лапки» появилась в 2000 годах. С того момента ножи стали популярными из-за целого ряда полезных качеств. Они появляются благодаря особенной форме лезвий. Если посмотреть на них, то они напоминают гусиные лапки отчего и получили своё название. Сама конструкция цельная и неразборная.

Заводские изделия отличаются своими статичными параметрами. Среди них, стандартные размеры для ножей выглядят так:

  • Ширина – 41 сантиметр;
  • Длина – 38 сантиметров;
  • Высота – 38 сантиметров;
  • Вес – килограмм;

При этом культиватор развивает скорость с работающими лезвиями до 5 километров в час. Для работ с почвой принято изготавливать их из низкоуглеродистой стали. Это позволяет ножам обладать свойствами самостоятельной заточки. Так, при должном обращении, их можно не точить вовсе.

При помощи «гусиных лапок» люди обрабатывают целину или другие, сложные виды пород земли. Не рекомендуется использовать данные ножи при обработке земли, содержащей большого количества корней. Из-за них система будет постоянно забиваться и затягивать работу на поле.

Глубокая обработка почвы

При освоении новых участков приходится осваивать целину. Обычно она обильно зарастает дерниной, многолетними травами и бурьяном. Справиться обычными инструментами с подобными территориями довольно сложно. Чаще прибегают к культивации с помощью глубокой обработки с оборотом пласта. При оборотной пахоте происходит подрезание части слоя, ее подъем и переворот вокруг собственной оси. В результате земля из нижнего слоя оказывается сверху. Сорные травы в течение определенного времени не могут расти. У культурных растений появляется фора для опережающего развития.

Подобную работу выполняют осенью. Корневища крапивы, пырея ползучего, одуванчика и иных сорняков подмерзают в ноябре-декабре, когда температура воздуха опускается ниже -15…-17 ⁰С (стабильного снежного покрова еще нет). В дальнейшем они теряют способность к росту.

В дальнейшем к подобному приему прибегают каждую осень. Через 2…4 года осенней зяблевой пахоты количество сорных трав на участке многократно сокращается.

Сторонники органического земледелия не соглашаются с подобным подходом. Но опыт нескольких столетий доказывает, что только такими агротехническими мероприятиями можно добиться очистки территории от сорняков. Иначе придется использовать химию для борьбы с сорными растениями.

Глубокая пахота позволяет:

  • обернуть пласт почвы и дать возможность растениям использовать для питания вещества, которые в течение сезона постепенно смещаются на нижние горизонты. Подобная операция позволяет снизить засоление грунта минеральными подкормками, а также сократить количество вносимых удобрений;
  • аэрация нижних слоев почвы способствует возникновению аэробных процессов перегнивания растительных остатков. Обычно в нижних слоях доступ кислорода воздуха ограничен. Поэтому создаются условия, когда перегнивание корней стержневого типа растягивается на несколько лет. Анаэробные процессы (без доступа воздуха) происходят с медленным накоплением гумуса;
  • при обороте пласта семена сорных трав оказываются в нижних слоях грунта, и прорастать они не могут. Оставшиеся на поверхности корни вымерзают. В результате резко понижается засоренность почв;
  • вымерзающие комки земли в зимний период легче крошатся весной. Образуется легкий рыхлый поверхностный слой, в котором культурные растения могут получать более обильное питание;
  • внесение органики перед пахотой позволяет организовать активное перегнивание навоза или сидератов, если их посеяли после уборки основных культивируемых культур.

Это интересно: Когда нужно пересаживать ирисы и как это правильно делать?

Фрезы для мотоблока самодельные – порядок изготовления оборудования


Простая конструкция фрез для мотоблоков позволяет сделать такого рода приспособления своими руками. Ниже рассмотрим правильный порядок действий при изготовлении разных типов оборудования для вспашки почвы.

Как собрать правильно фрезы на мотоблок – изготовление саблевидного оборудования

Непосредственно перед изготовлением саблевидных роторных приспособлений советуем вам изучить чертежи, которые подскажут вам правильный порядок действий при сборке оборудования.

Любая саблевидная фреза к мотоблоку состоит из двух взаимосвязанных блоков, в каждом из которых находиться по 12 фрез. В конструкцию одного отдельного блока входит 3 узла, каждый из которых оборудован 4 режущими ножами. Последние, в свою очередь, расположены по отношению в 30 ° по отношению друг к другу.

Сборка саблевидных приспособлений выполняется следующим образом:

  1. Для начала сделайте стойку, используя для этого уголок 6,3×4 см;
  2. Один из концов стойки приварите к фланцу таким образом, чтобы потом вы смогли объединить между собой 4 режущих ножа;
  3. Все режущие элементы фрезы соедините между собой посредством фланцев и болтов с шайбами.

Изготовленная таким образом роторная фреза обладает высокой прочностью и устойчивостью, что позволит вам использовать ее для обработки грунтов любой плотности.

Изготовление фрез «гусиные лапки»


Непосредственно перед сборкой приспособлений этого типа потребуется тщательно подготовиться к работе. С инструментов и материалов вам понадобится:

  • стальная труба, диаметром 4,2 см;
  • стальные пластины для изготовления режущих ножей;
  • аппарат для сварки;
  • болгарка с набором дисков.

Активная фреза типа «гусиные лапки» собирается в следующем порядке:

  1. Для изготовления режущих элементов можно воспользоваться рессорами от автомобиля. Нарежьте их на одинаковые куски, после чего приварите к стальной трубе, играющей роль основания;
  2. Кромки режущих элементов тщательно наточите и приварите к используемому основанию;
  3. Собрав оборудование, запустите его и произведите необходимые настройки. При этом учитывайте, что после запуска мотоблока ножи оборудования должны висеть в воздухе, а не касаться земли.

Для того чтобы фреза «гусиные лапки» прослужила как можно дольше, ее нужно медленно опускать на землю. В противном случае оборудование может сломаться.

Самостоятельная установка фрез на мотоблок

Самостоятельная установка оборудования на мотоблок выполняется абсолютно одинаково, как для саблевидных фрез, так и для приспособлений типа «гусиные лапки».

В любом из случаев порядок действий выглядит следующим образом:

  1. Изготовленные фрезы установите на специальный деревянный «козел», высотой около 0,5 м;
  2. Аккуратно наклоните мотоблок под углом в 45 °, и уприте его на сошник;
  3. Подставьте «козелки» под рукоятку руля мотоблока;
  4. Демонтируйте штатные колеса сельскохозяйственной машины, и установите вместо них самодельные фрезы;
  5. На левом и правом наружном конце фрез надежно закрепите тарелки для фрез – они существенно улучшат ход мотоблока с фрезами и сделают его более плавным и устойчивым.

После выполнения всех перечисленных действий можете приступать к обработке грунта. Во время работы не забывайте следить за надежностью крепления тарелок, фиксирующих основные и дополнительные фрезы на мотоблоке.

1 Фрезы для мотоблока — назначение, особенности использования

Мотокультиватор модели Нева, как и прочие аналоги такого оборудования, конструктивно состоит из двигателя внутреннего сгорания, который монтируется на раме из металла, оснащенной двумя колесами. Рукоять мотоблока Нева оснащена кнопками для управления агрегатом и навесным оборудованием.

Мотокультиватор Нева

Мотоблок с активной фрезой имеет каркас со смонтированным прицепным устройством. На прицепное устройство агрегата Нева крепится навесное оборудование — фрезы для мотоблока.

С помощью фрез к мотоблокам производится последующая обработка почвы. Фрезы для мотоблока Нева влияют на:

  • качество вспашки;
  • удобство управления агрегатом во время обработки почвы;
  • надежность трансмиссии устройства;
  • эффективность работы силового блока культиватора.

Самодельные и заводские фрезы для мотоблока (ножи) представлены в виде основного рабочего органа агрегата. Ножи типа «гусиные лапки» предназначаются для:

  • разрыхления почвенных слоев;
  • создания определенной структуры обрабатываемого слоя почвы;
  • борьбы с сорняками и их уничтожения в ходе обработки.

Собрать фрезу к мотоблоку можно своими руками, имею под рукой минимальный набор инструментов. Ножи типа «гусиные лапки» являются наиболее распространенным вариантом фрезы на мотоблок.

Прочие разновидности фрез к мотоблокам могут существенно различаться по своей форме и устройству. Фрезы на мотоблок модификации «гусиные лапки» отличаются от аналогов количеством режущих кромок, их расположением и конструкцией.

Фреза “гусиные лапки

Фрезы к мотоблокам считаются самым главным компонентом этого агрегата, а материал, из которого они изготавливается, напрямую воздействует на такие показатели, как глубина и качество обработки слоя почвы.

Это навесное оборудование можно собрать самостоятельно, но следует помнить, что наиболее качественные фрезы к мотоблокам, являются те, которые изготавливаются методом ковки с самозаточкой.

Собрать фрезу к мотоблоку можно используя штампованные металлические листы. Такие фрезы к мотоблоку будут иметь неявно выраженную режущую кромку. В большинстве случаев из штампованных металлических листов собираются фрезы для мотоблоков типа «гусиные лапки».

Разновидности

Классификация фрез для мотоблока происходит по нескольким признакам. Так, по месту расположения они могут быть боковыми и навесными. Первые устанавливают на колёсные приводные валы с обеих сторон относительно силового блока. При таком размещении фрезы играют роль колёс, приводя мотоблок в движение. Второй способ размещения предполагает их установку сзади мотоблока и работу от вала отбора мощности. Такое расположение наиболее характерно для большинства современных мотоблоков, включая такие известные бренды, как «Целина», МТЗ и «Нева».

Вторым критерием классификации фрез является их конструктивное исполнение. По данному признаку различают 2 вида: саблевидные (активные) фрезы и «Гусиные лапки».

Саблевидные фрезы

Входят в базовую комплектацию мотоблока и являются наиболее популярными среди фермеров. Фрезы обладают разборной конструкцией, что делает их установку, обслуживание и транспортировку очень удобными и простыми. Активная фреза выполнена в виде блока, включающего в себя четыре режущих механизма, расположенных друг относительно друга под прямым углом. Крепление ножей осуществляется с помощью болтов, шайб и гаек, а число блоков с каждой из сторон привода может составлять 2-3 и более штук. Сварка при изготовлении фрез не используется. Это обусловлено особыми свойствами высокоуглеродистой стали и её невосприимчивостью к такому способу соединения.

Ножи, из которых состоит фреза, устроены довольно просто и представляют собой стальные полоски, изогнутые на краях. Причём в блок их собирают таким образом, чтобы загибы в одну сторону чередовались с загибами в другую. Благодаря форме ножей, напоминающей саблю, активные фрезы часто называют саблевидными. Такая конструкция в сочетании с высокой твёрдостью и прочностью материала позволяет использовать данный вид оборудования при распашке целинных земель и тяжёлых грунтов с большим содержанием камней и корней.

Навесные фрезы «Гусиные лапки»

Эти фрезы имеют цельную неразборную конструкцию, благодаря чему отличаются высокой прочностью и продолжительным сроком эксплуатации. С их помощью можно не только эффективно обрабатывать каменистые и глинистые почвы, но и бороться с мелкими сорняками, а также производить глубокое рыхление грунта. Стандартные модели заводской сборки имеют довольно компактные габариты: 38 см в длину, 41 в ширину и 38 в высоту, вес конструкции при этом равен 16 кг.

Своим названием данный вид обязан особенностям конструкции ножей, которые представлены в виде заострённых треугольных пластин, расположенных на краях стальных прутов, и отдалённо напоминающих по своей форме гусиные лапки. Число режущих элементов может быть разным – от 4 штук в заводских моделях и до 8-10 в самодельных образцах.

С увеличением количества ножей качество обработки почвы заметно возрастает, однако, и нагрузка на двигатель также становится намного больше

Поэтому при самостоятельном изготовлении лапчатых фрез необходимо принимать этот факт во внимание и не переусердствовать. Максимальная скорость, с которой может двигаться мотоблок, оснащённый фрезами «Гусиные лапки», составляет 5 км/ч, что соответствует средней скорости взрослого человека. В связи с этим управлять такой техникой довольно удобно и комфортно

Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации

В связи с этим управлять такой техникой довольно удобно и комфортно. Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации.

Собираем «гусиные лапки» своими руками

Если имеющиеся почвофрезы по каким-то причинам не устраивают или пришли в негодность, альтернативой покупным приспособлениям могут стать роторные фрезы для мотоблока, изготовленные своими руками. Задача эта не представляет особой сложности и при этом имеет преимущества в виде желаемой степени надежности конструкции и ее особенностей, повышение эффективности обработки земель и, конечно, экономии средств на покупку готового приспособления.

Самый простой способ изготовления — изучить конструкцию фрез промышленного производства и схемы, как собрать фрезу, после чего создать аналог с внесением желаемых корректив, если они требуются. Имеет смысл нарисовать чертежи для сборки, учитывающие необходимые параметры и требования к устройству.

При сборке «гусиных лапок» самодельная конструкция включает в себя следующие части:

  • втулка (может быть изготовлена из трубки, имеющей диаметр 50 мм);
  • фланец (изготавливается из толстого листа стали, может быть круглым или квадратным, что легче в исполнении);
  • стойки для ножей (легко изготовить из стального уголка, профиля, автомобильной рессоры);
  • лезвия (оптимальный материал — инструментальные сплавы; подходят рессоры от автомобилей).

Фрезы для мотоблока можно как изготовить самому так и приобрести в магазине

Ножи привариваются к стойкам, которые, в свою очередь, фиксируются к фланцам, а фланцы — к втулке. Иногда для соединения используются болты, но практика показывает, что гораздо надежнее использовать сварочное соединение.

Чтобы предотвратить преждевременный износ ножей при обработке особо сложных и дернистых грунтов, рекомендуется в конструкции предусмотреть облегчение нагрузки за счет дополнительной установки ограничительных колесиков по бокам устройства. Это несколько усложняет процесс обработки, поскольку возделывается только верхний слой грунта, после чего требуется демонтаж ограничителей и повторная обработка.

Изготовление почвенных фрез «гусиные лапки»

Фрезы данного типа начали массово применяться со средины 80-х годов прошлого столетия. Это было обусловлено развитием самодельной малой механизации в то время. С тех пор до нашего времени данная конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются по отдельности и несут разный функционал.

Приводная втулка

Начинать изготовление почвенной фрезы желательно из этого элемента. Поскольку втулка подвергается большим нагрузкам, изготовление ее производится на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие с одной стороны протачивается таким образом, чтобы фреза свободно одевалась на вал без излишних люфтов, допуск примерно 0,5 мм.

С другой стороны делается проточка под посадку осевой трубы глубиной 30-40 мм. Это позволит без проблем получить выровненное по оси соединение. Сверлится отверстие под фиксирующий штырь.

Осевая труба с фланцами

Этот элемент изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установить дополнительный блок ножей или наоборот. Как поведет себя фреза, окончательно выяснится только после испытаний и, как зачастую бывает с самоделками, результат не всегда соответствует ожиданиям. Для изготовления применяются стандартные трубы Æ25-32 мм.

При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и закрепляются через отверстия заклепками или электросваркой. Выступающая часть послужит соединением для аналогичного элемента.

На осевую трубу наваривается фланец для крепежа стоек ножей. Он может быть выточен на токарном станке, а может быть изготовлен из полос металла толщиной не менее 5мм.

Во фланце сверлятся отверстия под болтовое или заклепочное соединение со стойками. Соединение данного узла электросваркой нежелательно в связи с повышенными нагрузками.

Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству ножевых блоков. Два блока изготавливаются с приводными втулками.

Режущий элемент (нож)

Изготавливается из прочной нехрупкой стали типа 65-70Г, толщиной 3-5 мм. Треугольная форма ножа считается оптимальной для наименьшего сопротивления при вхождении в грунт.

В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Поскольку сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами применяются на чистых обрабатываемых площадях. Для тяжелых, целинных грунтов рекомендуется изготовить режущие элементы из более толстой стали, что позволит сделать качественное сварное соединение.

Как показывает практика, оптимальная ширина ножей 50-80 мм. При больших размерах создается увеличенное сопротивление почве.

Стойка режущего элемента

Наиболее оптимально применять ту же сталь, что использовалась при изготовлении ножей, но вполне можно использовать прочные, легированные стали с более низкими физико-техническими показателями.

Стойка «гусиных лапок» изготавливается из прямой или изогнутой по ребру полосы. Кромку, которая непосредственно соприкасается с грунтом, желательно заточить.

В стойке сверлятся отверстия для крепления на фланец осевой трубы. Навариваются режущие элементы с последующей закалкой.

Блок ножей

После соединения стоек с ножами и осевых труб получается взаимозаменяемый модульный режущий элемент. Индивидуальными остаются только два блока с наваренными приводными втулками.

При соответствующей квалификации и наличии необходимого оборудования изготовление этого элемента не составит больших затруднений. Во избежание порчи материалов и для предотвращения лишних телодвижений, перед изготовлением желательно составить подробный чертеж или воспользоваться уже готовым.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
