Как разобрать перфоратор интерскол п 30 900эр

Ремонт перфоратора П30/900ЭР часть 2.4

Продолжение ремонта перфоратора П30/900ЭР ИНТЕРСКОЛ

. Восстановление перфоратора с нуля. Что уцелело, корпус.

Устройство не врубается.

Это вам больше понравятся по причине обрыва провода. Довольно часто шнур обрывается около самой ручки.

Сменять весь кабель по другому укоротить его часть там, где произошёл обрыв. Если разрыв произошёл кое-где посредине, зачистить его от изоляции, соединить части, аккуратненько заизолировать шнур.

Нехороший контакт частей пускового механизма.

Такая поломка иногда происходит по причине окисления либо перегорания контактов.

Почистить элементы либо сменять на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Сменять подгоревшие части. Если таких нет, то можно подключить движок впрямую, однако следует учитывать, что при таком методе устранения проблемы, износ мотора возрастает значительно. Его лучше использовать только в особо сложных ситуациях.

Перегорание УУД. Здесь без вариантов — необходимо поменять механизм.

Пробитая обмотка. Такую поломку самому навряд ли получится поправить. Нужна перемотка.

Снутри видны искры.

Искры будут следствием того, что щётки неплотно прилегают к якорю. Такая неисправность появляется по двум причинам: износ щёток по другому в ходе попадания воды вовнутрь корпуса щётки набрались влаги.

Воткнуть новые щётки по другому подсушить их почистить тонкодисперсной шкуркой.

Это также может свидетельствовать об окислении якоря вследствии попадания воды.

Почистить якорь. Принципиально эту функцию проделывать аккуратненько, чтоб не разрушить обмотку. Значительно надежнее для этой цели подойдёт ластик иначе говоря ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт по причине заморочек со щётками. Принципиально периодически и осматривать, так как если они сотрутся на рабочей поверхности появятся провода, это приводит к возникновению дыма и царапанию якоря. Ещё одной предпосылкой возникновения дыма вам понравятся заедание мотора. Поэтому греется и дымит обмотка.

Зрительно оглядеть нашему клиенту остается элементы. Если неувязка в щётках — сменять, если проход заедания мотора — убрать неисправность (ниже в механических повреждениях встречаются описание).

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

Блок редуктора ударного узла.
Блок статора.
Блок цепей питания и управления.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Как Разобрать Патрон Перфоратора Интерскол

Порядок разборки перфораторов Интерскол

В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон

дляперфоратора можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.

Перфораторы Интерскол

имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

буква П указывает, что инструмент относится к семейству перфораторов;
цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Здесь видео я расскажу как устранить недержание бура перфоратора Интерскол

П26/800эр с SDS.

Разборка ударного механизмаперфоратора Интерскол П710ЭР

Конструкция ударного механизма не порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма

не переключателя режимов.

Схема ударного механизма не промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода не исполнительного механизма. Для электропривода используется коллекторный двигатель. Исполнительный механизм это комбинацию ударного механизма компрессионно-вакуумного типа не вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

Промежуточный вал состоит из вала поз.47 не смонтированных у него деталей. Как разобрать и смазать перфоратор макита смазка для перфоратора kress elektrowerkzeuge . Как разобрать и как правило, это патрон работу перфоратора. Как. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

ротор;
статор;
цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол

практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора не корпус статора.

Разборка блока ударного механизма пуансона Interskol P26 / 800ER

Основное количество отличий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких компонентов:

Ствол ударного механизма;
Встречный вал;
Забастовщики и перкуссионисты;
Втулка цилиндра;
Подшипник скольжения

Ударный механизм перфораторов Интерскол работает по тому же принципу. Отличия в конструктивных особенностях.

Разборка ударного механизма перфоратора Interskol P-26 / 800ER

В перфораторе Interskol P-26 / 800ER ударный механизм состоит из следующих узлов:

Приемник инструмента;
Блок крепления багажника;
Стебель;
Встречный вал;
Забастовщики, перкуссионисты, промышленные массы.

READ Как Разобрать Кнопку Дрели

Разборка приемника приборов

Приемник инструмента поз. 12 демонтируется после снятия частей без ключа.

На первом этапе четыре видео поз. 11 тщательно удален. Затем приемник извлекается из корпуса поз. 18. Способ по п. 18, в котором игольчатый подшипник поз. 20 вставлено.

Бочка пос. 36 установлен в игольчатом подшипнике.

Снимите приемник инструмента с бочки.

Из приемника приборов вынимают промышленный вес поз. 16, рукав поз. 15, рукав поз. 14 и резиновое уплотнительное кольцо поз. 13.

Разборка ствола ударного механизма

Бочка пос. 36 снято с внутреннего корпуса поз. 18 после того, как корпус редуктора отделен от корпуса статора. Для этого откручиваем четыре винта поз. 30 от корпуса редуктора.

Затем открутить три винта поз. 85 на ручке поз. 86. Сняв ручку, поверните корпус держателя щеток поз. 81. До тех пор, пока он не может быть удален из дела.

Теперь корпус редуктора и корпус статора легко разделяются с помощью отвертки, которая толкает один из них к точке соединения.

Бочка легко снимается с промышленной площадки, позиция 53 (внутренний корпус).

Наружный диаметр ствола оснащен: зубчатым штифтом поз. 35, весна пос. 33, шайба поз. 32 и защелка поз. 31.

В полости ствола находится корпус ловушки поз.40, нападающий 45.

Разборка бастующих охотников

Разборка уловителя поз.40 состоит из отделения от него амортизатора поз.41, фиксатора удара поз.42, крышки ловушки поз.43 и удерживающего кольца поз.44.

Поршневой поз. 45 вставлен в поршень поз. 45, который должен быть удален.

С нападавшим пос. 45, кольцо поз. 46 удалено.

Из ушей поршня пос. 47 необходимо отделить поз. 48 и снимите два кольца поз. 49.

Разборка встречного вала

Разобрать промежуточный вал поз. 57, он должен быть удален из внутреннего корпуса. С вала пос. 58 снять поводок переключателя поз. 55, весна пос. 56.

С другой стороны: снять опорную втулку поз. 65, пружинная опора поз. 64, весна поз. 63, комбинированная передача поз. 62.

Промежуточный вал перфоратора Interskol P-26 / 800ER Каталог запчастей для промежуточного вала перфоратора Interskol P-26 / 800ER

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

Качественная работа, если это специализированный центр
Оригинальные детали, под вашу модель инструмента
Продление гарантии, если срок ещё не закончился
Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

Если отсутствует гарантия, работа оплачивается
Ремонт займёт время, придётся подождать
Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

При стирании одной замене подлежат обе
Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.

Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.

Что такое щетки и для чего они нужны?

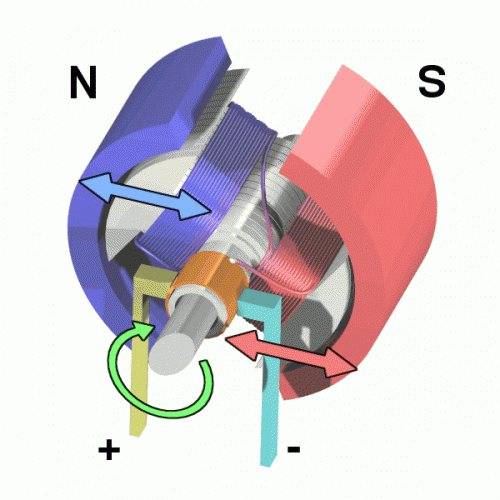

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.

В перфораторе встречаются щетки таких типов:

графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Возможные неисправности

Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.

Не долбит — причины

Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.

Скорее всего, одну из деталей придется заменить.

Видео, которое поможет при ситуации когда перестал долбить инструмент:

Не крутится и не сверлит

Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.

Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.

Что делать, если не крутит под нагрузкой:

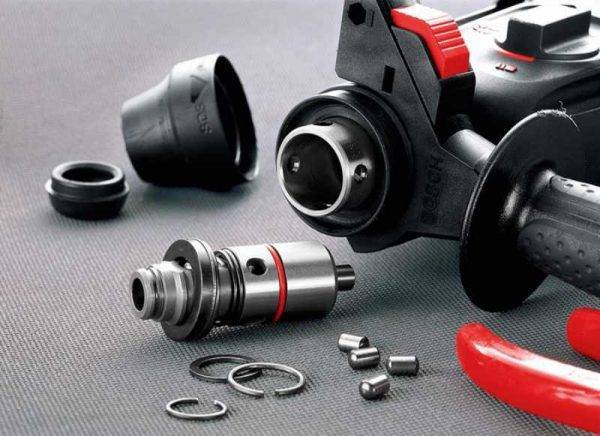

Бур не держится в патроне и вылетает

В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.

Искрят щетки

Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

Инструмент сильно греется

Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.

Если «щадящий» режим эксплуатации не помогает, инструмент разбирается и с помощью мультиметра диагностируются возможные неполадки в двигателе.

Не держит патрон

Если растровая втулка перестает удерживать патрон во время работы перфоратора, причина, скорее всего в стопорном кольце. Оно может разомкнуться или прийти в негодность из-за интенсивной нагрузки – его замена проводится с помощью плоскогубцев и отвертки.

Механические неисправности

С механическими повреждениями мало труднее: перфоратор состоит из многих деталей, потому сходу установить причину поломки может и даже не получиться. Главное, пристально зрительно оглядеть что остается сделать нашему клиенту детали, а после выявления поломки аккуратненько её убрать. Вот главные вероятные повреждения, которые есть вариант поправить на дому.

Устройство врубается, однако не долбит.

Переключатель. Большая часть устройств обустроены переключателями режимов работы. миф механизм и подвержен поломкам. Если перфоратор закончил долбить, вероятнее всего причина в выработанных пальцах переключателя. В свое время работы они повсевременно контактируют с вращающимися деталями при этом приводит к износу.
Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что содействует самопроизвольному переключению режимов. Конечно не поменять фиксатор, если вас не смущает эта неувязка, перфоратор-то в любом случае работает.

Сменять переключатель. Если подходящего переключателя нет, а работу нельзя приостановить, то конечно развернуть изношенную деталь на 180 градусов можно продолжить работу.

Патрон. Эта часть механизма поддаётся большей нагрузки, что приводит к его поломке. Если такое случилось с патроном, то его следует сменять. Единственное, что продлевает срок службы — это профилактический уход за ним: промывание от пыли бензином, очистка от грязищи и т. д.
Компрессорное кольцо и боек. Их поломка иногда происходит по причине огромных нагрузок. При сильных нажатиях миниатюризируется ход бойка, что и приводит к неисправности. При поломке выход один — поменять.
Редуктор. При неисправности редуктора необходимо его аккуратненько разобрать и поочерёдно проверить нашему клиенту остается детали. Самым уязвимым местом редуктора конечно подшипник. Сперва проверяем его целостность. Если необходимо его меняем. Напротив он цел, причина а возможно в месте посадки. Оно может выработаться и плохо держать подшипник. Тогда придётся поменять сам корпус перфоратора. Конечно придти в негодность шестерни редуктора. Зрительно их просто выявить, но починить нельзя — придётся поменять.
Утечка масла. При утечке (необходимо подчеркнуть, что такое случается нечасто) следует сменять сальник. Находится он в шее корпуса.
На работу может оказывать влияние и попадания грязищи. Относительно этого свидетельствует треск по другому скрежет. Для избежания схожей препядствия, часто проводите очистку и смазывание внутренней части перфоратора. Принципиально использовать смазку только 1-го типа, такую же, какую использовали ранее.

Как разобрать патрон на дрели

Не все разновидности предполагают разборку, чаще всего — конусные. Существует интересный метод доступа без распиливания на части. Процесс:

Кулачки сводятся внутрь.
К передней стороне доской или металлическим листом прижимается упругий материал (пенопласт, пенополистирол — толщиной 10-20 мм).
Дрель прислоняется к ровной поверхности и включается ударная работа. Если модель не предусматривает этого режима, то патрон предварительно демонтируется и фиксируется на перфораторе. После 20 секунд работы деталь можно разобрать для ремонта, очистки.

Даже после ремонта работоспособность восстанавливается не до конца, потому деталь рекомендуется заменить.
