675, 675П широкоуниверсальные фрезерные станки

Угловой универсальный стол

Съемный угловой стол вешается на суппорт верхними шпонками. К рабочей поверхности прикручивается болтами. Он имеет 5 Т-образных пазов для крепления заготовки и вращает ее вокруг горизонтальной оси. Вращение стола производится вручную, по лимбу на передней части. Там же расположена ручка зажима приспособления.

Справка! Угловой стол позволяет обрабатывать боковые плоскости детали обоими шпинделями. Делать сверление и расточку, шпоночные пазы, фрезеровать многогранники по периметру.

Тиски

Тиски устанавливаются на рабочий и поворотный стол. Они позволяют производить обработку мелких деталей с высокой точностью, делать сложные рельефы.

Круглый стол

К съемным приспособлениям, входящим в комплект станка, относится круглый стол. Он крепится к продольному столу. Благодаря делительной головке его функциональность увеличивается. Обработка боковых и верхней поверхности заготовки производится горизонтальным шпинделем.

Делительная головка

Делительная головка позволяет с высокой точностью прокрутить деталь на заданный угол. Приспособление позволяет изготавливать зубчатые колеса и другие сложные детали с повторяющимися элементами.

Для чего он предназначен?

Фрезерный широкоуниверсальный станок предназначен для работы на промышленных предприятиях. Для обработки поверхности горизонтальным шпинделем используются фрезы:

• дисковые;
• цилиндрические;
• фасонные.

В работе поворотным шпинделем применяют торцевые и шпоночные фрезы.

В комплект модели 675 входят столы:

• поворотный с делительной головкой;
• наклонный.

Используя головки: резцовую, быстроходную долбежную, расточную, на станке можно выполнять работы:

• сверловку;
• зенкерование;
• расточку;
• долбежку.

На станке 675 производят планки, корпуса, подушки, рычаги, косозубые шестерни, детали со сложной конфигурацией. Точность обработки класса Н. Возможность к вертикальному шпинделю устанавливать горизонтальную поворотную головку делает станок универсальным. На нем можно обрабатывать все стороны и верхнюю поверхность детали, сверлить ее по всем плоскостям и под углом, делать расточку с высокой точностью.

3 Особенности конструкции и работы важнейших элементов станка

Коробка подач агрегата размещена в блоке. При помощи фланца его подсоединяют ниже коробки скоростей сбоку станины. Вращение подается на коробку от двигателя, затем движение идет на рабочие узлы. Подачи при этом изменяются аналогично процессу в коробке скоростей. Оператору необходимо следить за положением крестовой рукоятки станка, которая должна быть поставлена в положение «Нейтрально».

При передвижении муфты на валу в правую сторону включается режим ускоренных перемещений, так как вал отключается от цепи стандартных перемещений. Автоматическое включение нормальной подачи фиксируется при отпускании управляющей рукоятки.

Коробка скоростей также собирается в отдельном блоке. Передача на нее вращения, как было сказано, осуществляется посредством клиноременного механизма. Зубчатые колеса перемещаются при повороте рычага. Если зубья зацепляемых колес не совпадают, сведение дисков и включение скорости не происходит. Решить эту проблему можно при помощи маховичка, позволяющего вращать шпиндель в ручном режиме.

Суппорт фрезерного агрегата необходим для того, чтобы обрабатываемое изделие получило требуемую подачу. Специальная рукоятка дает возможность задавать направление подачи (механической) вниз либо вверх, влево либо вправо. Направление передвижения данной рукоятки идентично движению стола.

В предельных положениях суппорта упоры без команды и каких-либо действий оператора станка отключают механические подачи. В зависимости от того, какая точность обработки детали задана, ведется отсчет передвижений стола. Выполнить данную операцию можно при помощи мерных плиток, лимбами (их деление должно иметь цену 0,05 миллиметров), специальными миллиметровыми мерными приспособлениями (линейками).

Главное движение агрегата выполняет шпиндельная бабка, на которой смонтирован резак. Вращение на нее через зубчатое промежуточное колесо передает коробка скоростей. Установлена бабка на радиальных опорах (их две штуки), а упорные подшипники воспринимают все осевые нагрузки, позволяя данному узлу станка работать стабильно и без перебоев.

Основные характеристики станка

При ознакомлении со станком выделяется ряд его пространственных характеристик, рассматриваемых далее.

Габаритные размеры рабочего пространства и присоединительные базы

Вертикально расположенная поверхность основного рабочего стола имеет размер 200х500 мм. Остальные характерные параметры станка (включая присоединенные элементы) приведены ниже:

• Для углового стола, в исходном состоянии расположенного горизонтально, поверхностный размер имеет величину 200х630 мм.
• Удаление поверхности углового стола от оси шпинделя составляет от 55 до 355 мм.
• Тот же размер для вертикально ориентированного шпиндельного узла может варьироваться от 0 до 280 мм.
• Максимально допустимый ход стола вдоль продольной оси (X) – порядка 320 мм.
• Наибольший его ход по вертикали ( Z) – не менее 300 мм.
• Предельно допустимый ход фрезера (поперечный Y) – около 200 мм.

При таких габаритно-пространственных параметрах вес станка не превышает 635-ти кг.

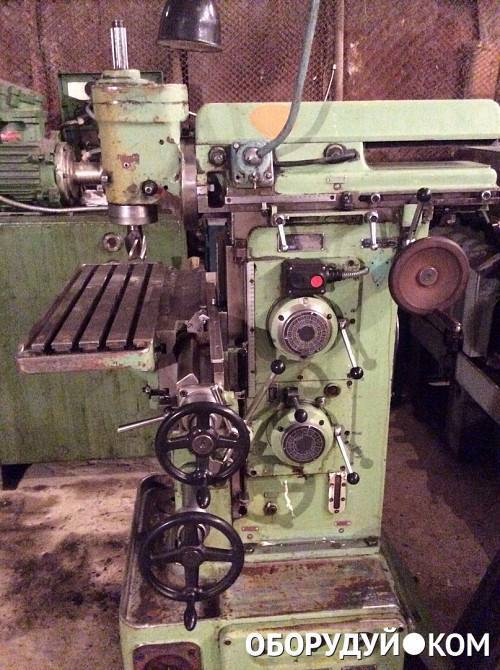

Общий вид широкоуниверсального фрезерного станка 675

Конструктивно станки модели 675 состоят из станины, на которой закреплен рабочий стол и шпиндельная бабка. Для фиксации заготовки можно использовать основную горизонтальную поверхность. Благодаря функции поворота рабочей головки обработку допускается выполнять под углом.

Расположение составных частей

Основные части станка располагаются согласно приведенному слева рисунку. Грамотно выбранная схема размещения органов управления и других частей оборудования обеспечивает удобство работы на нем.

Перечень составных частей

К числу узлов оборудования помимо основного стола следует отнести:

• головку, размещенную вертикально;
• шпиндельную инструментальную бабку (горизонтальную);
• коробку переключения и регулировки рабочих скоростей и подач (КС);
• стол, способный располагаться под углом к основной плоскости;
• суппорт, а также станину.

К конструкции фрезерного агрегата также принято относить и комплект его электрооборудования.

Важно! Для увеличения функциональности при его приобретении можно заказать дополнительные узлы. К ним относится, в частности, насадка для ударной обработки деталей, не входящая в состав комплекта

К ним относится, в частности, насадка для ударной обработки деталей, не входящая в состав комплекта.

Расположение органов управления фрезерным станком 675

Расположение органов управления представлено на размещенном справа рисунке. Каждая из позиций обозначена своим номером, расшифровка которых дается в следующем разделе.

Перечень органов управления

Среди управляющих частей станочного оборудования выделяется комплект рукояток следующего назначения для:

• набора и выключения скоростей и зажима шпинделя.
• включения подач различных рабочих узлов.
• ускоренного перемещения самого суппорта, а также оперативного включения бабки при изменении режима работы.

Кроме того, здесь имеются маховики, применяемые для ручного перемещения стола во всех направлениях, а также для управления положением бабки и вращением самого шпинделя.

Добавим к этому несколько специальных рукоятей, используемых для следующих целей:

• зажима суппорта и гильзы вертикально ориентированного шпинделя;
• включения подач основного стола;
• зажима по горизонтали (для хобота бабки), включая инструментальную оправку, позволяющую фиксировать патрон.

К управляющим органам также относятся винты фиксации и переключатель реверса вращения.

Особенности конструкции станка

Распространенный 675П фрезерный станок характеризуется весьма распространенной компоновкой. Она представлена сочетанием следующих элементов:

1. Для фиксации инструмента может применяться два шпинделя. Как правило, вертикальный шпиндель может применяться для фиксации довольно большого количества различных инструментов.
2. Вертикальный или основной стол.
3. У конструкции есть коробка подачи и скоростей, которые спрятаны в корпусе, обеспечивается доступ для обслуживания и ремонта. За счет установки электродвигателя мощностью 1,5 кВт существенно расширяется область применения оборудования.
4. Имеется и горизонтальный съемный стол.
5. Шпиндельная бабка предназначена для защиты основных элементов.
6. Электрическое оборудование предназначено для управления основными узлами.
7. Станина выступает в качестве основания, на котором крепятся все основные узлы. В рассматриваемом случае она представлена литой чугунной конструкцией.
8. Вертикальная головка.

Чертеж горизонтального шпинделя и других узлов можно встретить в нормативной документации. Фрезерный станок 675П, паспорт которого включается в комплект поставки, имеет 16 скоростей и несколько ускоренных ходов. Для холостого хода может использоваться режим реверса, когда шпиндель вращается в обратном направлении.

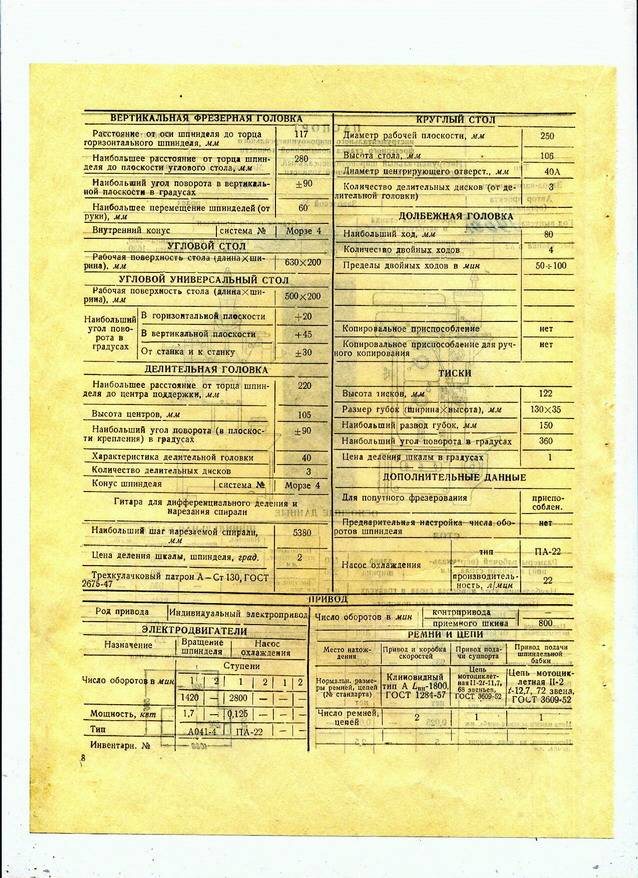

Скачать паспорт (инструкцию по эксплуатации) токарного станка 675

Сведения об изготовителе фрезерного широкоуниверсального станка 675

Рассматриваемое оборудование получило очень большое распространение. Модель 675Пф выпускалась Одесским заводом, который специализируется на разработке фрезеровочных станков и прочего аналогичного оборудования. Необходимо учесть, что завод был закрыт в 2000 году. По этому фрезеровочных станок больше не выпускается.

По мимо этого выпуск многофункционального станка проводил Ереванский завод, который сейчас именуется ОАО ЕрФрез.

Напоследок напомним, что значительно увеличить область использования фрезеровального оборудования можно за счёт установки добавочной оснастки.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Кинематическая схема

Для понимания особенностей взаимодействия отдельных составляющих станка желательно изучить его кинематическую схему.

Описание схемы

Указанный документ обычно приводится в паспорте станка и сопровождается расшифровкой обозначений отдельных узлов и деталей (фото слева).

Только после ознакомления с ней можно приступать непосредственно к освоению основных приемов работе на станке.

Цепь главного движения

От двигателя заявленной мощностью 1,5 кВт вращающий момент передается ремнем на вал 1. От него через КС он дальше поступает на шестерню 54, а затем через другую передачу 39 – на шпиндель VI.

В свою очередь шпиндель VIII получает приводной импульс от своего горизонтального аналога посредством конической пары шестерен 40, 41 и цилиндрической – 45, 44.

Различные позиции блочных шестерен КС обеспечивают широкий выбор скоростей для обоих шпинделей.

Цепь подач

Цепь подач приводит в движение вертикальный суппорт, а также имеющиеся на станине продольные салазки и размещенную тут же бабку (в последнем случае движение будет в поперечном направлении). Диапазон скоростей при 16-ти градациях подач — от 12,5 до 400 мм/минуту.

Механизм подач объединен с главной передачей электропривода и получает вращение от КС через зубчатые элементы 30, 29. При перемещениях с ускорением расположенная на валу муфта XIV приходит в зацеплении с колесом позиция 71.

Общая компоновка широкоуниверсального фрезерного станка 67К25ПФ2

Инструментальный широкоуниверсальный с ЧПУ фрезерный станок состоит из отдельных сборочных единиц. На чугунном основании закреплена стойка, где монтируются все основные узлы станка. По горизонтальным направляющим стойки перемещается фрезерная бабка, к которой крепятся: вертикальная головка, хобот, коробка скоростей и пульт управления. По вертикальным направляющим стойки перемещается суппорт, а по его горизонтальным направляющим – салазки.

К нижней части стойки крепится двигатель подач.

Для расширения технологических возможностей станка к нему прилагается большое количество принадлежностей.

К вертикальной базовой плоскости салазок крепятся угловой или универсальный стол, служащие для установки обрабатываемых изделий.

Для делительных работ служат круглый стол и делительная головка, которые могут устанавливаться как на угловом столе, так и на вертикальной плоскости салазок.

Для долбежных работ предназначена долбежная головка, которая крепится на фрезерной бабке.

Быстроходная головка имеет свой привод и крепится также к фрезерной бабке.

Инструмент крепится в конусах шпинделей. Зажим инструмента в фрезерной и вертикальной головках механизирован.

Коробка скоростей

Коробка скоростей собрана в специальном корпусе 4.

Корпус крепится фланцем к торцу фрезерной бабки, а фланцем 9 коробка входит в центрирующее отверстие бабки. Коробка скоростей состоит из четырех валов и блоков зубчатых колес, перемещение которых позволяет сообщать шпинделю восемнадцать различных скоростей. Переключение скоростей осуществляется механизмом переключения.

Для изменения скорости рукоятку переключения скоростей 2 необходимо опустить вниз. При этом диски 10 и 12 под действием пружины II разводятся. При повороте грибка набора скоростей 3 и связанных с ним дисков изменяется положение отверстий дисков относительно пальцев 13, чем производится подготовка для переключения скоростей. Затем рукояткой переключения 2 диски сводятся в первоначальное положение. Тогда пальцы 13, перемещаясь, при помощи рычагов переведут блоки шестерен коробки скоростей. При переключении возможно, что торцы зубьев, зацепляемых шестерен, совпадут и диски не сведутся. В этом случае необходимо нажать кнопку “Толчок” на пульте.

При переключении скоростей (при отводе дисков) вращение автоматически прекращается.

Цилиндр 5, тарельчатые пружины 6, труба 7 и шомпол 8 предусмотрены для механизированного зажима инструмента. Зажим осуществляется тарельчатыми пружинами б, а отжим – гидроцилиндром 5 при включении гидравлики.

Бабка фрезерная

Фрезерная бабка (рис. 6.6) снабжена прямоугольными направляющими и перемещается по горизонтальным направляющим стойки. В передней части бабки монтируется горизонтальный шпиндель, который приводится во вращение коробкой скоростей, закрепленной фланцем в задней части бабки. К торцу бабки крепится кронштейн 2, в нижней части которого закреплен ходовой винт 5, обеспечивающий поперечное перемещение бабки. На кронштейн 2 крепится главный привод с двигателем 4 и поликлиновой передачей, передающей вращение на коробку скоростей жесткой муфтой 3. Натяжение поликлинового ремня 7 регулируется перемещением корпуса 8 при помощи винта 9. По верхним направляющим бабки перемещается хобот I с поддержкой 6, служащей для фрезерования горизонтальными оправками.

Шпиндель горизонтальный

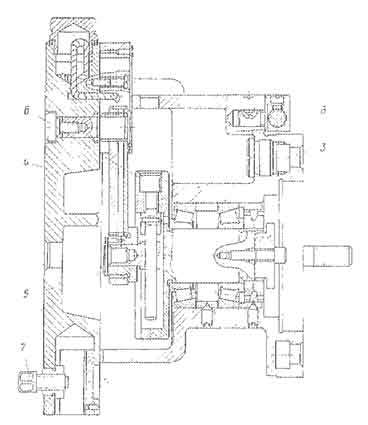

Шпиндель I монтируется в корпусе бабки фрезерной и получает вращение от коробки скоростей. Передняя и задняя опоры шпинделя – двухрядный роликовый подшипник с коническим отверстием 2 и 4. Осевые нагрузки воспринимаются упорными подшипниками 3.

Суппорт станка

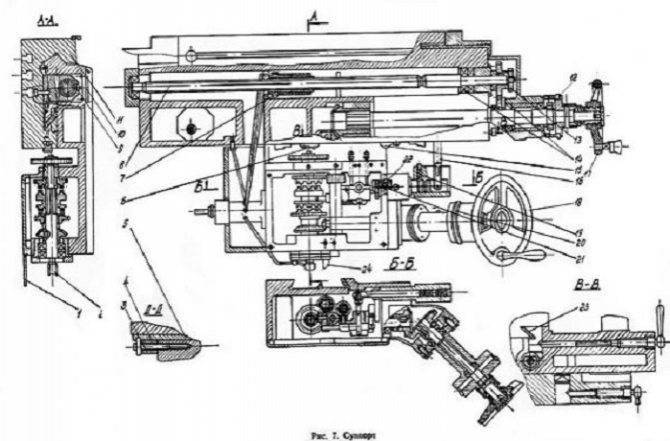

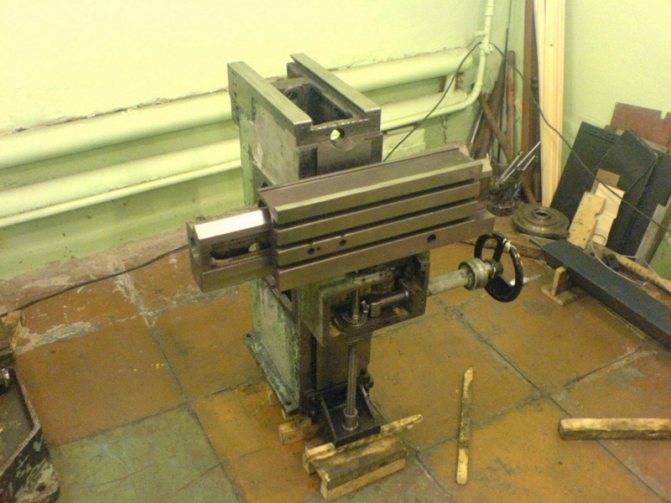

Суппорт служит для продольного и вертикального перемещения основного стола механически или вручную. Механическая подача стола осуществляется ходовыми винтами I и 16, получающими вращение при включенных муфтах, от приводного вала 2. Вручную стол перемещается от маховика 12, а суппорт — от маховика II. Маховик II смонтирован в кронштейне 10, который на оси 9 поворачивается относительно неподвижного кронштейна 8 и может быть установлен в удобное для рабочего положение.

Перемещение суппорта контролируется линейкой и лимбом с ценой деления 0,02 мм.

Стойка

Стойка 17 установлена на основании 12 и представляет собой отливку коробчатого сечения, на которой размещены основные узлы станка, связанные между собой кинематическими звеньями. В задней нижней части стойки на плите 15 размещен двигатель 14, вращение от которого через зубчатую пару 13-16, вал 7, муфту II и коническую пару 9-8 передается валу 6. При включении электромагнитной муфты 4 через коническую пару 1-2 на трубу 18 с гайками 19 и 20. Маховик 21 служит для ручного перемещения фрезерной бабки.

6720В станок фрезерный широкоуниверсальный высокой точности. Назначение и область применения

Инструментальный широкоуниверсальный станок модели 6720В выпускался Одесским заводом фрезерных станков c 1982 года прошлого века и заменил устаревшую модель .

Станок предназначен для выполнения разнообразных фрезерных работ в различных плоскостях и под различными углами наклона в широком диапазоне режимов резания. Наличие горизонтального и вертикального шпинделей и большого количества принадлежностей позволяет производить следующие операции: сверление, долбление, шлифование, растачивание, подрезку торцов, нанесение рисок, фрезерование винтовых поверхностей.

Фрезерный станок модели 6720В предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который при необходимости может быть повернут под углом.

Станок 6720В применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Широкие технологические возможности станка позволяют наиболее эффективно применять его в инструментальном производстве.

Принцип работы и особенности конструкции станка

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

Используя резцовую, быстроходную, долбежную головки и комплект вспомогательного инструмента, можно выполнять на станке расточные, сверлильные и долбежные работы. Подробное описание этих устройств приводится ниже.

К станку 6720В прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

На станке механизированы зажимы инструмента и рабочих органов, что позволяет увеличить производительность работы.

Система смазки — централизованная. Категория качества станка — высшая.

Шероховатость обрабатываемых поверхностей Ra 2,5 мкм.

Класс точности станка В по ГОСТ 8—77.

Корректированный уровень звуковой мощности LpA не должен превышать 88 дБА (без головки вертикальной).

Год принятия станка к серийному производству — 1982.

Проектная организация — Одесский завод фрезерных станков им. С. М. Кирова.

Основные характеристики фрезерного широкоуниверсального станка 6720В

Производитель: Одесский завод фрезерных станков им. С.М.Кирова.

• Размеры рабочей поверхности вертикального стола (основного) – 200 х 500 мм
• Размеры рабочей поверхности углового горизонтального стола – 200 х 630 мм
• Расстояние от оси горизонтального шпинделя до поверхности углового стола – 80..450 мм
• Расстояние от торца вертикального шпинделя до поверхности углового стола – 22..392 мм
• Наибольший продольный ход стола (X) – 300 мм
• Наибольший вертикальный ход стола (Z) – 320 мм
• Наибольший поперечный ход шпиндельной бабки (Y) – 200 мм
• Конец шпинделя – конус Морзе 4
• Пределы частот вращения горизонтального шпинделя – 40..2240 об/мин
• Пределы частот вращения вертикального шпинделя – 40..2240 об/мин
• Электродвигатель привода шпинделя – 1,5 кВт; 1500 об/мин
• Вес станка – 1,4 т.

Технические свойства и назначение

Рассматриваемый станок для фрезеровальных работ 675, технические свойства которого формируют его большую сферу использования, отличается большой точностью. Модель может использоваться для фрезеровки во время установки таких видов инструмента:

1. Концевые и торцевые, шпоночные. Аналогичные фрезы ставятся в вертикальном положении, для чего применяется вертикальный шпиндель.
2. Фасонные, дисковые и цилиндрические. Они ставятся при фиксации в шпинделе горизонтального типа.

Станок многоцелевой фрезерный рассматриваемой модели может применяться для обработки заготовки под угол. При этом аппарат располагает специализированной делительной головкой и столом круглой формы, благодаря чему можно создавать отверстие и иные элементы на равном расстоянии по отношению друг к другу.

Рассматриваемая модель укомплектовывается инструментальным шкафом, предназначенного для хранения инструмента и разного оборудования. За счет данного компонента значительно становится шире сфера применения устройства. При использовании дополнительного инструмента и оснастки проводятся непростые операции, которые выполнить на обыкновенных моделях не выйдет.

Техвозможности рассматриваемого оборудования также очень обширны. Ключевыми моментами можно назвать следующее:

1. Размеры конструкции дают возможность проводить фрезеровка заготовок, ширина которых более 25 см и длина до 80 см. Очень высокая точность дает возможность проводить обработку заготовок с маленькими геометрическими размерами.
2. Вертикальный шпиндель устанавливается на специальном подвижном хоботе. При этом имеется возможность поворота во обоюдно поперечных плоскостях под угол 90 градусов.
3. Требуемая точность достигается благодаря уменьшению степени вибрации установки во время работы. Для этого все узлы размещены на чугунной станине, которая отлично справится с задачей по гашению вибрации.
4. На станине есть электрический насос с критерием продуктивности около 22 литров за минуту. Благодаря этому узла выполняется подача смазочно-охлаждающей жидкости. Аналогичное вещество дает возможность значительно увеличить служебный срок устройства и обеспечивает стабильное функционирование.
5. Созданная система управления удобная для оператора. Собственно поэтому не появляется проблем с его управлением.
6. Позволяется проводить установку станка для фрезеровочных работ в цехах со штучным и мелкосерийным критерием продуктивности труда.
7. Наличие вертикального и горизонтального шпинделя дает возможность значительно увеличить область использования фрезеровочных станков.
8. Небольшие размеры агрегата дают возможность проводить его установку в традиционном гараже или мастерской дома. По мимо этого, главные характеристики дают возможность проводить установку станка для фрезеровочных работ в помещениях для производственных нужд.
9. Значительно увеличить возможности станка для фрезеровочных работ можно путем установки долбежной головки. В основном, они используются для проведения долбежной процедуры.

Технологичными характерностями модели можно назвать приведенные ниже параметры:

1. Масса станка для фрезеровочных работ составляет 1,1 тонн. Данный момент определяет то, что оборудование может ставиться без подготовительной подготовки основания. Значительно увеличить точность обработки можно за счёт создания основания, представленного плитой.
2. Для подачи СОЖ ставится насос с мощностью 0,12 кВт. Подача аналогичной жидкости проходит в территорию резания.
3. Класс точности оборудования П.
4. Горизонтальный шпиндель может вращаться со скоростью от 50 до 6000 оборотов за минуту, у вертикального данный показатель в диапазоне от 63 до 2000 оборотов за минуту.
5. Самый большой вращающий момент 214 Нм.

Область назначения рассматриваемого оборудования состоит в установке в домашних мастерских, а еще маленьких помещениях на производстве. Благодаря использованию самых разных инструментов имеется возможность получить изделия очень разной формы и размеров.
